1) O documento introduz conceitos básicos de óptica geométrica como reflexão, refração, formação de imagens em espelhos planos e esféricos. 2) Apresenta elementos como foco, distância focal e vértice para descrever espelhos côncavos e convexos. 3) Explica como esses espelhos formam imagens reais ou virtuais, invertidas ou direitas, maiores ou menores dependendo da posição do objeto em relação ao centro de curvatura.

1. FÍSICA Introdução à Óptica Geométrica

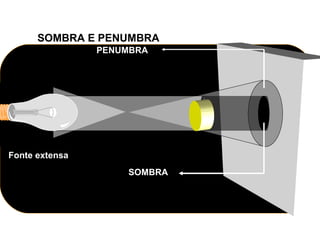

2. SOMBRA E PENUMBRA Fonte extensa SOMBRA PENUMBRA

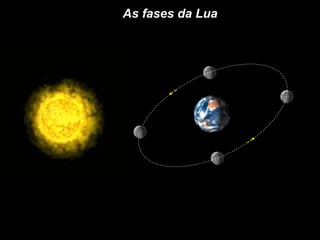

3. As fases da Lua

4. Eclipse solar

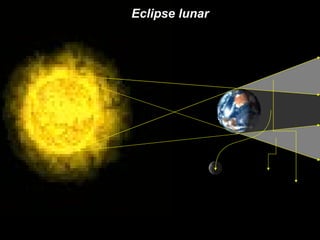

5. Eclipse lunar

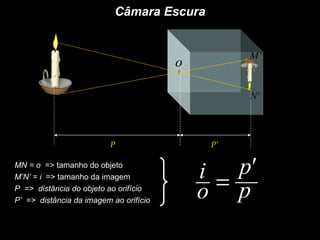

6. P P’ Câmara Escura MN = o => tamanho do objeto M’N’ = i => tamanho da imagem P => distância do objeto ao orifício P’ => distância da imagem ao orifício

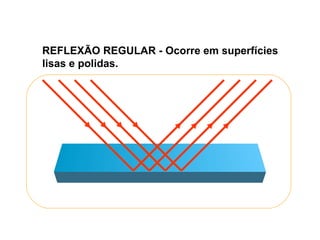

7. REFLEXÃO REGULAR - Ocorre em superfícies lisas e polidas.

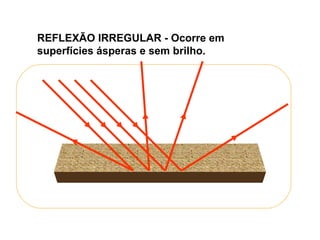

8. REFLEXÃO IRREGULAR - Ocorre em superfícies ásperas e sem brilho.

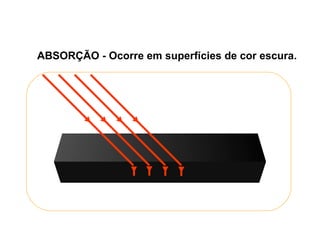

9. ABSORÇÃO - Ocorre em superfícies de cor escura.

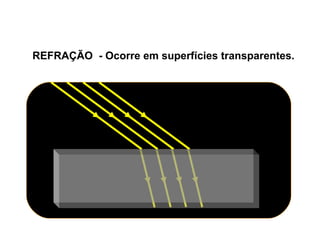

10. REFRAÇÃO - Ocorre em superfícies transparentes.

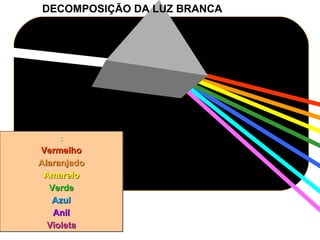

11. DECOMPOSIÇÃO DA LUZ BRANCA : Vermelho Alaranjado Amarelo Verde Azul Anil Violeta

12. Reflexão da Luz Espelhos Planos

13. Observações: RI N i RR r

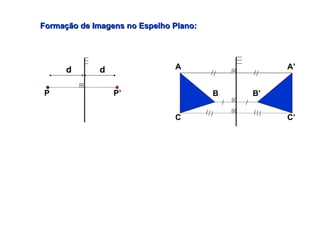

14. Formação de Imagens no Espelho Plano: d d P P’ A A’ B B’ C C’

15. Características da imagem: A imagem é SIMÉTRICA do objeto em relação ao plano do espelho. A Imagem conjugada por um Espelho Plano é sempre Virtual e direita. Mesma forma e tamanho do objeto.

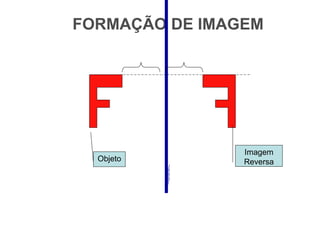

16. FORMAÇÃO DE IMAGEM Objeto Imagem Reversa

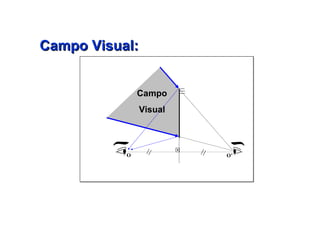

18. Campo Visual Campo Visual:

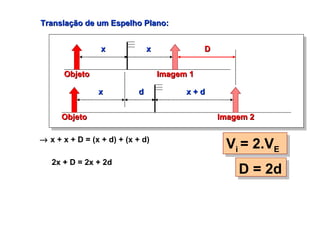

19. Translação de um Espelho Plano:  x + x + D = (x + d) + (x + d) 2x + D = 2x + 2d D = 2d V i = 2.V E Objeto x Imagem 1 x Objeto x d x + d Imagem 2 D

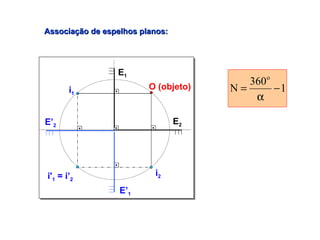

20. i' 1 = i’ 2 Associação de espelhos planos: E 1 E 2 O (objeto) E’ 2 i 1 E’ 1 i 2

22. Espelhos Esféricos

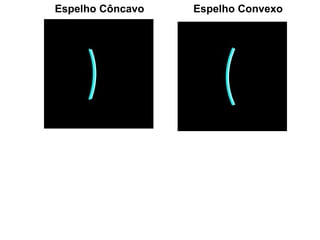

23. Espelho Côncavo Espelho Convexo

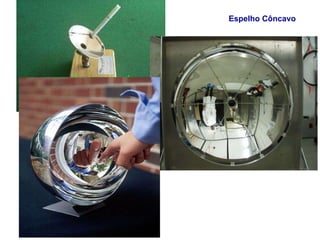

26. Espelho Côncavo

28. Espelho Convexo

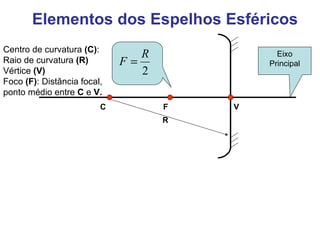

29. Elementos dos Espelhos Esféricos Eixo Principal Centro de curvatura (C) : Raio de curvatura (R) Vértice (V) Foco (F) : Distância focal, ponto médio entre C e V. C F V R

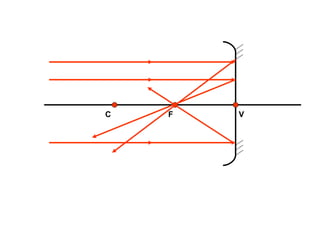

31. C F V

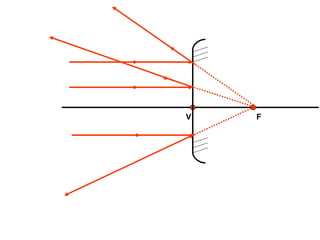

32. V F

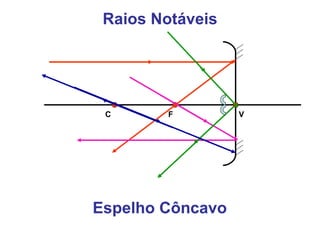

33. Raios Notáveis Espelho Côncavo C F V

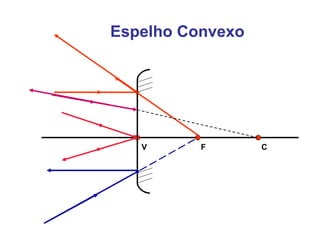

34. Espelho Convexo V F C

35. Formação de Imagens Objeto Imagem Imagem: Real, Invertida e Menor C F V

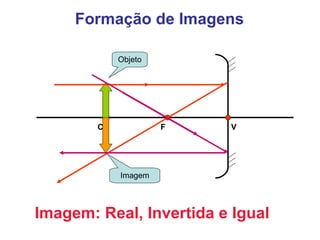

36. Formação de Imagens Objeto Imagem Imagem: Real, Invertida e Igual C F V

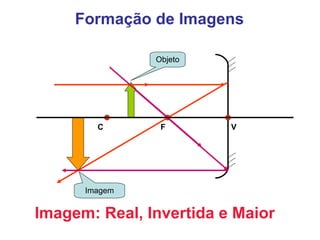

37. Formação de Imagens Objeto Imagem Imagem: Real, Invertida e Maior C F V

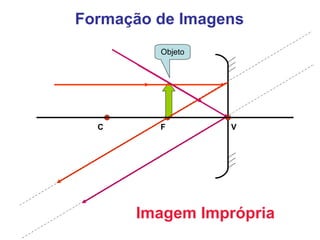

38. Formação de Imagens Objeto Imagem Imprópria C F V

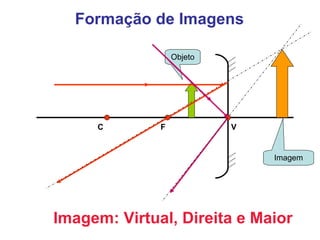

39. Formação de Imagens Objeto Imagem Imagem: Virtual, Direita e Maior C F V

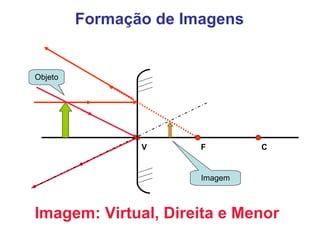

40. Formação de Imagens Imagem: Virtual, Direita e Menor Objeto Imagem V F C

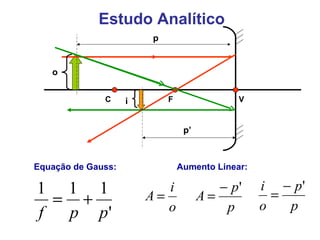

41. Estudo Analítico p’ Equação de Gauss: Aumento Linear: C F V o i p

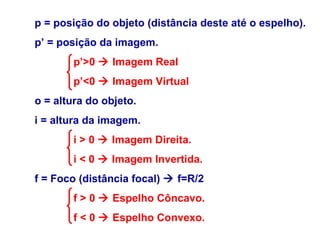

42. p = posição do objeto (distância deste até o espelho). p’ = posição da imagem. p’>0  Imagem Real p’<0  Imagem Virtual o = altura do objeto. i = altura da imagem. i > 0  Imagem Direita. i < 0  Imagem Invertida. f = Foco (distância focal)  f=R/2 f > 0  Espelho Côncavo. f < 0  Espelho Convexo.
