1. Multimídia: Protocolos de transmissão de áudio e vídeo Fernando Costa www.fernandocosta.com.br [email_address]

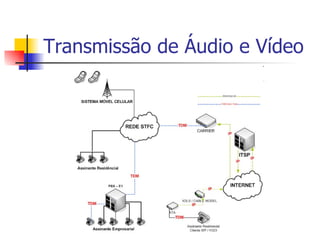

2. Transmissão de Áudio e Vídeo

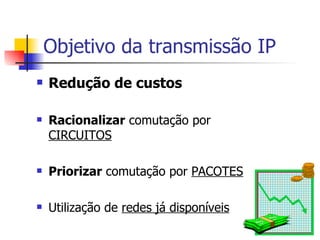

3. Objetivo da transmissão IP Redução de custos Racionalizar comutação por CIRCUITOS Priorizar comutação por PACOTES Utilização de redes já disponíveis

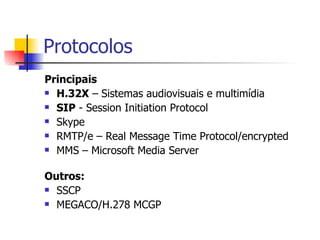

4. Protocolos Principais H.32X – Sistemas audiovisuais e multimídia SIP - Session Initiation Protocol Skype RMTP/e – Real Message Time Protocol/encrypted MMS – Microsoft Media Server Outros: SSCP MEGACO/H.278 MCGP

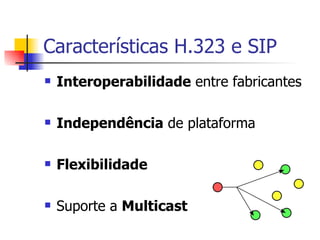

5. Características H.323 e SIP Interoperabilidade entre fabricantes Independência de plataforma Flexibilidade Suporte a Multicast

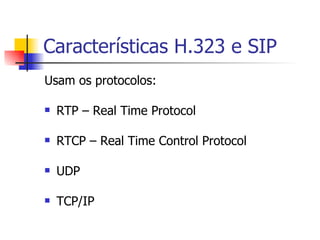

6. Características H.323 e SIP Usam os protocolos: RTP – Real Time Protocol RTCP – Real Time Control Protocol UDP TCP/IP

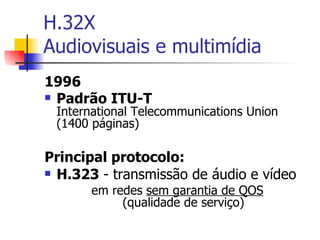

7. H.32X Audiovisuais e multimídia 1996 Padrão ITU-T International Telecommunications Union (1400 páginas) Principal protocolo: H.323 - transmissão de áudio e vídeo em redes sem garantia de QOS (qualidade de serviço)

8. Protocolos da Familia H.XXX H.225 - sinalização de chamadas H.245 - controle dos canais de mídia H.332 - grandes conferências H.235 – segurança H.246 - interoperabilidade com RTPC H.450.x - serviços suplementares (transferência de chamadas, por exemplo)

9. Características H.323 Projetado para LANs Baseado em codificação Binária Complexo 16 pacotes para o início de uma chamada

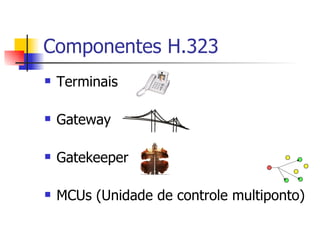

10. Componentes H.323 Terminais Gateway Gatekeeper MCUs (Unidade de controle multiponto)

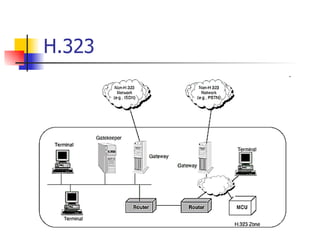

11. H.323

12. SIP-Session Initiation Protocol 1999 Padrão IETF Internet Engineering Task Force (250 páginas) Protocolos SIP (Session Initiation Protocol) SDP (Session Description Protocol)

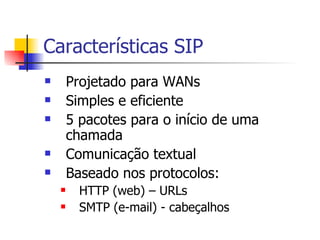

13. Características SIP Projetado para WANs Simples e eficiente 5 pacotes para o início de uma chamada Comunicação textual Baseado nos protocolos: HTTP (web) – URLs SMTP (e-mail) - cabeçalhos

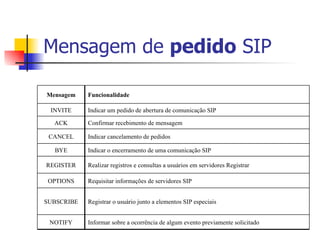

14. Mensagem de pedido SIP Informar sobre a ocorrência de algum evento previamente solicitado NOTIFY Registrar o usuário junto a elementos SIP especiais SUBSCRIBE Requisitar informações de servidores SIP OPTIONS Realizar registros e consultas a usuários em servidores Registrar REGISTER Indicar o encerramento de uma comunicação SIP BYE Indicar cancelamento de pedidos CANCEL Confirmar recebimento de mensagem ACK Indicar um pedido de abertura de comunicação SIP INVITE Funcionalidade Mensagem

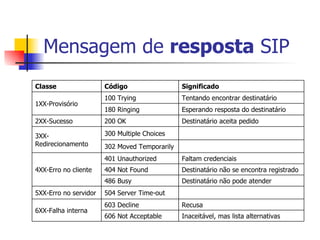

15. Mensagem de resposta SIP Inaceitável, mas lista alternativas 606 Not Acceptable Recusa 603 Decline 6XX-Falha interna 504 Server Time-out 5XX-Erro no servidor Destinatário não pode atender 486 Busy Destinatário não se encontra registrado 404 Not Found Faltam credenciais 401 Unauthorized 4XX-Erro no cliente 302 Moved Temporarily 300 Multiple Choices 3XX-Redirecionamento Destinatário aceita pedido 200 OK 2XX-Sucesso Esperando resposta do destinatário 180 Ringing Tentando encontrar destinatário 100 Trying 1XX-Provisório Significado Código Classe

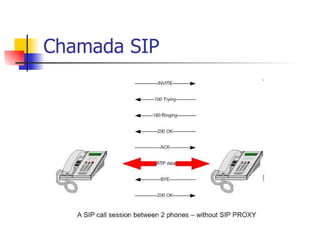

16. Chamada SIP

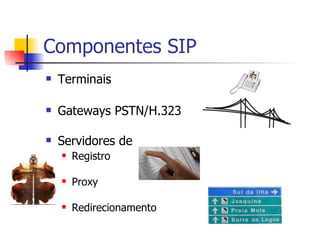

17. Componentes SIP Terminais Gateways PSTN/H.323 Servidores de Registro Proxy Redirecionamento

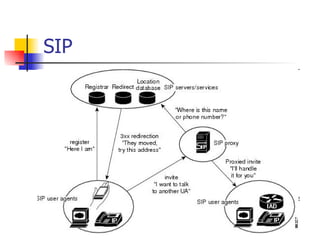

18. SIP

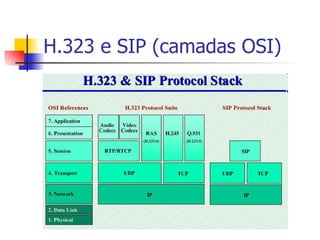

19. H.323 e SIP (camadas OSI)

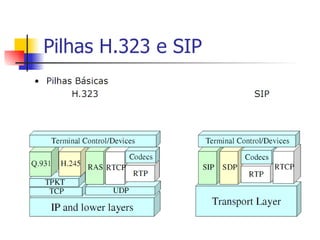

20. Pilhas H.323 e SIP

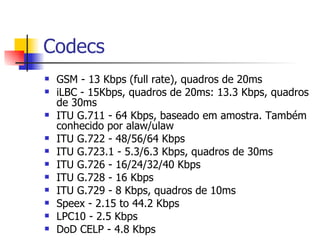

21. Codecs GSM - 13 Kbps (full rate), quadros de 20ms iLBC - 15Kbps, quadros de 20ms: 13.3 Kbps, quadros de 30ms ITU G.711 - 64 Kbps, baseado em amostra. Também conhecido por alaw/ulaw ITU G.722 - 48/56/64 Kbps ITU G.723.1 - 5.3/6.3 Kbps, quadros de 30ms ITU G.726 - 16/24/32/40 Kbps ITU G.728 - 16 Kbps ITU G.729 - 8 Kbps, quadros de 10ms Speex - 2.15 to 44.2 Kbps LPC10 - 2.5 Kbps DoD CELP - 4.8 Kbps

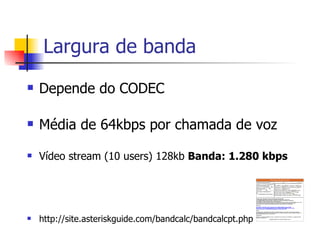

22. Largura de banda Depende do CODEC Média de 64kbps por chamada de voz Vídeo stream (10 users) 128kb Banda: 1.280 kbps http://site.asteriskguide.com/bandcalc/bandcalcpt.php

23. Skype Protocolo proprietário Arquitetura Peer-to-peer (P2P) Tentativa de interoperabilidade: (23/mar/2009) Skype for SIP (beta) Skype for Asterix

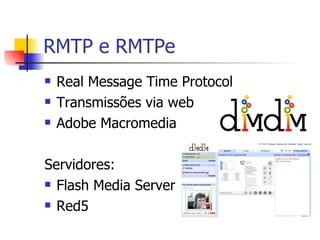

24. RMTP e RMTPe Real Message Time Protocol Transmissões via web Adobe Macromedia Servidores: Flash Media Server Red5

25. MMS – Microsoft Media Server Proprietário Microsoft Transmissão de áudio e vídeo

26. Equipamentos e softwares

27. Dúvidas ? Fernando Costa www.fernandocosta.com.br [email_address]
