Capítulo 2
INTRODUÇÃO AO VoIP



           © 2011, PALOSANTO SOLUTIONS todos los derechos reservados. Esta documentación y su
           propiedad intelectual pertenece a PaloSanto Solutions. Cualquier uso no autorizado, reproducción,
           preparación de otros trabajos en base a este documento, difusión o representación de software
           presentado en este documento, sin el permiso expreso y por escrito de PaloSanto Solutions está
           estrictamente prohibido. PaloSanto Solutions, Elastix y el logo de Elastix son propiedad de Megatelcon
           S.A. Otras marcas, servicios y nombres de negocios pertenecen a sus respectivas compañías.

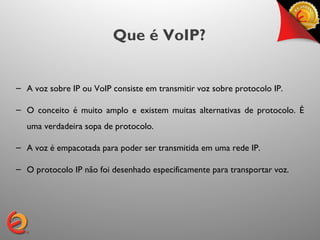

Que é VoIP?


– A voz sobre IP ou VoIP consiste em transmitir voz sobre protocolo IP.

– O conceito é muito amplo e existem muitas alternativas de protocolo. É
  uma verdadeira sopa de protocolo.

– A voz é empacotada para poder ser transmitida em uma rede IP.

– O protocolo IP não foi desenhado especificamente para transportar voz.

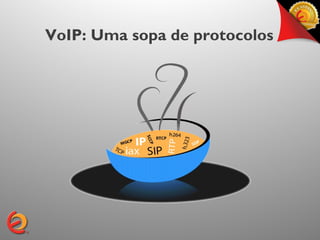

VoIP: Uma sopa de protocolos

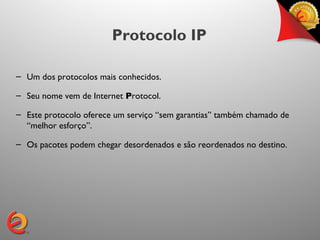

Protocolo IP

– Um dos protocolos mais conhecidos.

– Seu nome vem de Internet Protocol.

– Este protocolo oferece um serviço “sem garantias” também chamado de
  “melhor esforço”.

– Os pacotes podem chegar desordenados e são reordenados no destino.
Protocolo IP

– Inclusive, pacotes podem se perder na viagem.

– Esta desordem e perdas de pacotes podem afetar a qualidade de voz.

– Apesar de tudo, tem-se encontrado maneiras inteligente de resolver estes
  problemas da melhor maneira possível.
Direção IP (1)

– É um número único que identifica a um host conectado a uma rede IP.

– Consta de 32 bits ou 4 bits. Na prática se utiliza uma notação onde cada bits
  se traduz em números decimais e se separa com um ponto. Um exemplo de
  direção IP é 130.5.5.26

– Uma direção IP está composta por duas partes, uma identifica o host e a
  outra identifica a rede a qual pertence o dito host.

– Para encontrar estas partes se utiliza outro parâmetro chamado máscara de
  rede.

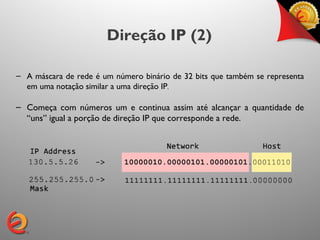

Direção IP (2)

– A máscara de rede é um número binário de 32 bits que também se representa
  em uma notação similar a uma direção IP.

– Começa com números um e continua assim até alcançar a quantidade de
  “uns” igual a porção de direção IP que corresponde a rede.

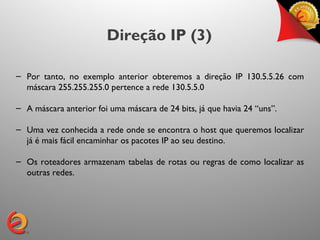

Direção IP (3)

– Por tanto, no exemplo anterior obteremos a direção IP 130.5.5.26 com
  máscara 255.255.255.0 pertence a rede 130.5.5.0

– A máscara anterior foi uma máscara de 24 bits, já que havia 24 “uns”.

– Uma vez conhecida a rede onde se encontra o host que queremos localizar
  já é mais fácil encaminhar os pacotes IP ao seu destino.

– Os roteadores armazenam tabelas de rotas ou regras de como localizar as
  outras redes.
Pacotes IP (1)

– Um pacote IP contém toda informação necessária para chegar ao destino.

– Poderia se dividir em duas partes: cabeceira e carga útil.

– A cabeceira é a que contém a informação referente ao pacote.

– Essa cabeceira diminui ligeiramente a quantidade de informação que pode-se
  transportar já que ocupa espaço.

– A carga útil pode encapsular por sua vez outros protocolos como por
  exemplo UDP ou TCP.
Pacotes IP (2)




 Cabeceira de um pacote IP
Direcionamento IP

– Para que os pacotes cheguem ao destino é necessário roteadores.

– Os roteadores são dispositivos com tabelas de rotas.

– A tabela de rotas de redes destino e para cada uma a direção IP do roteador
  que permite alcançá-las.

– O roteador que nos permite saída a outras redes se denomina gateway.

– O pacote IP que chega ao roteador examina-se para ver a que rede
  pertence, elege-se a rota adequada e o envia para lá.

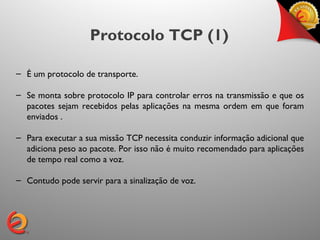

Protocolo TCP (1)

– É um protocolo de transporte.

– Se monta sobre protocolo IP para controlar erros na transmissão e que os
  pacotes sejam recebidos pelas aplicações na mesma ordem em que foram
  enviados .

– Para executar a sua missão TCP necessita conduzir informação adicional que
  adiciona peso ao pacote. Por isso não é muito recomendado para aplicações
  de tempo real como a voz.

– Contudo pode servir para a sinalização de voz.
Protocolo TCP (2)

– TCP introduz o conceito de porta.

– Uma porta é uma abstração que nos permite relacionar fluxos de dados
  com serviços de rede.

– Por exemplo, a porta 80 corresponde ao serviço de Web o protocolo
  HTTP.

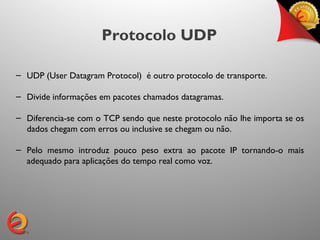

Protocolo UDP

– UDP (User Datagram Protocol) é outro protocolo de transporte.

– Divide informações em pacotes chamados datagramas.

– Diferencia-se com o TCP sendo que neste protocolo não lhe importa se os
  dados chegam com erros ou inclusive se chegam ou não.

– Pelo mesmo introduz pouco peso extra ao pacote IP tornando-o mais
  adequado para aplicações do tempo real como voz.

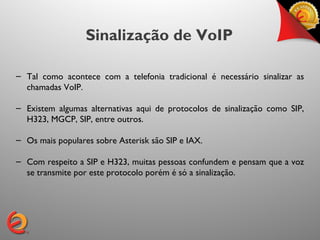

Sinalização de VoIP

– Tal como acontece com a telefonia tradicional é necessário sinalizar as
  chamadas VoIP.

– Existem algumas alternativas aqui de protocolos de sinalização como SIP,
  H323, MGCP, SIP, entre outros.

– Os mais populares sobre Asterisk são SIP e IAX.

– Com respeito a SIP e H323, muitas pessoas confundem e pensam que a voz
  se transmite por este protocolo porém é só a sinalização.

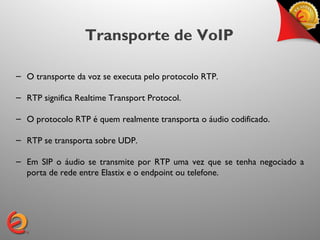

Transporte de VoIP

– O transporte da voz se executa pelo protocolo RTP.

– RTP significa Realtime Transport Protocol.

– O protocolo RTP é quem realmente transporta o áudio codificado.

– RTP se transporta sobre UDP.

– Em SIP o áudio se transmite por RTP uma vez que se tenha negociado a
  porta de rede entre Elastix e o endpoint ou telefone.

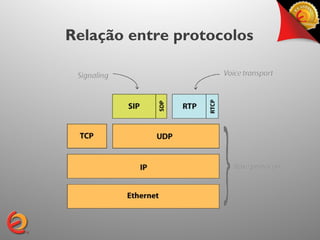

Relação entre protocolos

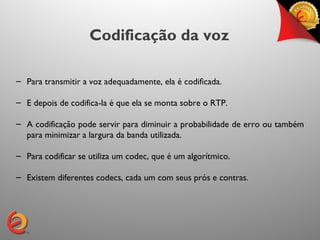

Codificação da voz

– Para transmitir a voz adequadamente, ela é codificada.

– E depois de codifica-la é que ela se monta sobre o RTP.

– A codificação pode servir para diminuir a probabilidade de erro ou também
  para minimizar a largura da banda utilizada.

– Para codificar se utiliza um codec, que é um algorítmico.

– Existem diferentes codecs, cada um com seus prós e contras.

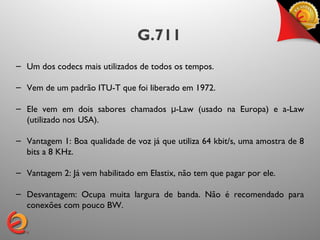

G.711
– Um dos codecs mais utilizados de todos os tempos.

– Vem de um padrão ITU-T que foi liberado em 1972.

– Ele vem em dois sabores chamados μ-Law (usado na Europa) e a-Law
  (utilizado nos USA).

– Vantagem 1: Boa qualidade de voz já que utiliza 64 kbit/s, uma amostra de 8
  bits a 8 KHz.

– Vantagem 2: Já vem habilitado em Elastix, não tem que pagar por ele.

– Desvantagem: Ocupa muita largura de banda. Não é recomendado para
  conexões com pouco BW.

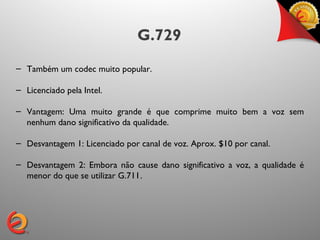

G.729
– Também um codec muito popular.

– Licenciado pela Intel.

– Vantagem: Uma muito grande é que comprime muito bem a voz sem
  nenhum dano significativo da qualidade.

– Desvantagem 1: Licenciado por canal de voz. Aprox. $10 por canal.

– Desvantagem 2: Embora não cause dano significativo a voz, a qualidade é
  menor do que se utilizar G.711.

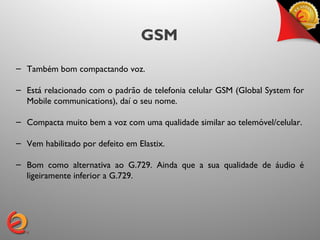

GSM
– Também bom compactando voz.

– Está relacionado com o padrão de telefonia celular GSM (Global System for
  Mobile communications), daí o seu nome.

– Compacta muito bem a voz com uma qualidade similar ao telemóvel/celular.

– Vem habilitado por defeito em Elastix.

– Bom como alternativa ao G.729. Ainda que a sua qualidade de áudio é
  ligeiramente inferior a G.729.

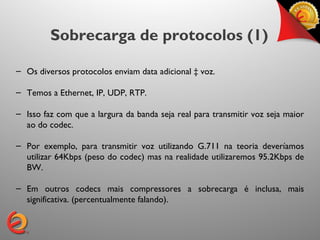

Sobrecarga de protocolos (1)

– Os diversos protocolos enviam data adicional à voz.

– Temos a Ethernet, IP, UDP, RTP.

– Isso faz com que a largura da banda seja real para transmitir voz seja maior
  ao do codec.

– Por exemplo, para transmitir voz utilizando G.711 na teoria deveríamos
  utilizar 64Kbps (peso do codec) mas na realidade utilizaremos 95.2Kbps de
  BW.

– Em outros codecs mais compressores a sobrecarga é inclusa, mais
  significativa. (percentualmente falando).

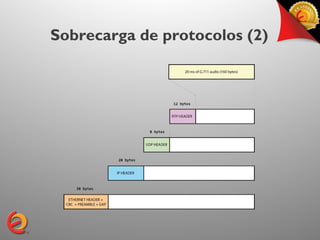

Sobrecarga de protocolos (2)

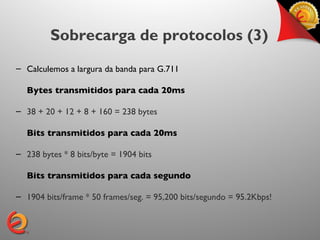

Sobrecarga de protocolos (3)
– Calculemos a largura da banda para G.711

  Bytes transmitidos para cada 20ms

– 38 + 20 + 12 + 8 + 160 = 238 bytes

  Bits transmitidos para cada 20ms

– 238 bytes * 8 bits/byte = 1904 bits

  Bits transmitidos para cada segundo

– 1904 bits/frame * 50 frames/seg. = 95,200 bits/segundo = 95.2Kbps!

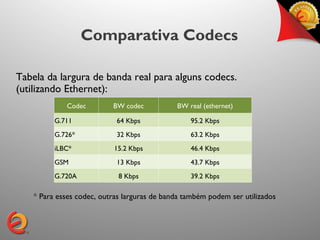

Comparativa Codecs

Tabela da largura de banda real para alguns codecs.
(utilizando Ethernet):
             Codec         BW codec           BW real (ethernet)

          G.711             64 Kbps               95.2 Kbps
          G.726*            32 Kbps               63.2 Kbps
          iLBC*            15.2 Kbps              46.4 Kbps
          GSM               13 Kbps               43.7 Kbps
          G.720A             8 Kbps               39.2 Kbps

    * Para esses codec, outras larguras de banda também podem ser utilizados
