VOIP (Voz sobre IP) permite a comunicação de voz através da internet, convertendo sinais de voz em pacotes de dados digitais e enviando-os pela rede IP. Os principais protocolos utilizados são SIP para sinalização de chamadas e RTP para transporte de voz em tempo real. VOIP oferece vantagens como redução de custos em comparação com redes telefônicas tradicionais.

1. VOIP
Voz sobre IP

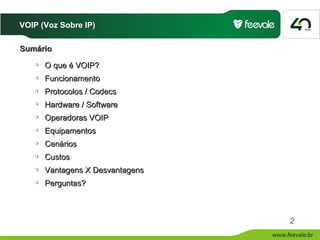

2. VOIP (Voz Sobre IP)
Sumário
 O que é VOIP?
 Funcionamento
 Protocolos / Codecs
 Hardware / Software
 Operadoras VOIP
 Equipamentos
 Cenários
 Custos
 Vantagens X Desvantagens
 Perguntas?
2

3. VOIP (Voz Sobre IP)
O Que é?
OIP – Voice over IP é a comunicação de voz sobre as redes IP.
ão métodos que convertem os sinais de voz em dados digitais e enviam-na
através da Rede IP.
3

4. VOIP (Voz Sobre IP)
Funcionamento
onsiste em digitalizar e codificar a voz em pacotes de dados, para que trafegue
pela rede utilizando o protocolo UDP(TCP/IP), convrtendo em voz novamente
em seu destino.
uma nova maneira de se pensar sobre ligações de longa distância.
4

5. VOIP (Voz Sobre IP)
Funcionamento
Exemplos
 PC  PC
 PC  FONE
 FONE  FONE IP
 FONE IP  PC
5

6. VOIP (Voz Sobre IP)
Protocolos / Codecs

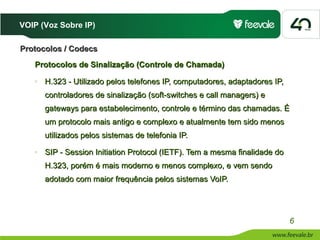

Protocolos de Sinalização (Controle de Chamada)
o H.323 - Utilizado pelos telefones IP, computadores, adaptadores IP,
controladores de sinalização (soft-switches e call managers) e
gateways para estabelecimento, controle e término das chamadas. É
um protocolo mais antigo e complexo e atualmente tem sido menos
utilizados pelos sistemas de telefonia IP.
o SIP - Session Initiation Protocol (IETF). Tem a mesma finalidade do
H.323, porém é mais moderno e menos complexo, e vem sendo
adotado com maior frequência pelos sistemas VoIP.
6

7. VOIP (Voz Sobre IP)
Protocolos / Codecs

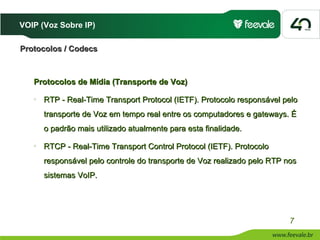

Protocolos de Mídia (Transporte de Voz)
o
RTP - Real-Time Transport Protocol (IETF). Protocolo responsável pelo
transporte de Voz em tempo real entre os computadores e gateways. É
o padrão mais utilizado atualmente para esta finalidade.
o
RTCP - Real-Time Transport Control Protocol (IETF). Protocolo
responsável pelo controle do transporte de Voz realizado pelo RTP nos
sistemas VoIP.
7

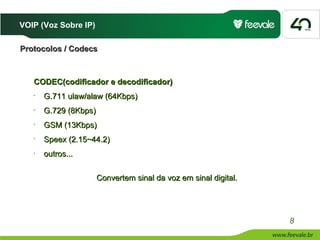

8. VOIP (Voz Sobre IP)
Protocolos / Codecs
CODEC(codificador e decodificador)
• G.711 ulaw/alaw (64Kbps)
• G.729 (8Kbps)
• GSM (13Kbps)
• Speex (2.15~44.2)
• outros...
Convertem sinal da voz em sinal digital.
8

9. VOIP (Voz Sobre IP)
Software
9

10. VOIP (Voz Sobre IP)
Operadoras VOIP
10

11. VOIP (Voz Sobre IP)

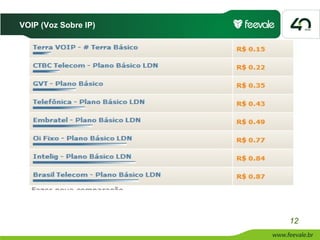

A média de preço de uma ligação VoIP é de R$ 0,11 por minuto a
qualquer hora do dia ou da noite.
11

12. VOIP (Voz Sobre IP)
12

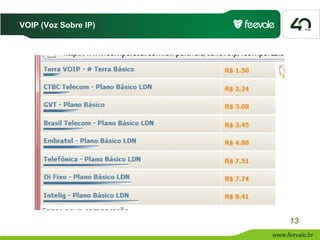

13. VOIP (Voz Sobre IP)
13

14. VOIP (Voz Sobre IP)

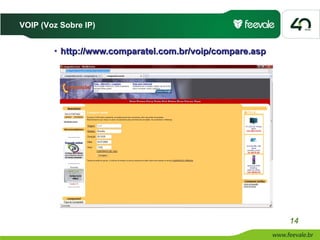

• http://www.comparatel.com.br/voip/compare.asp
14

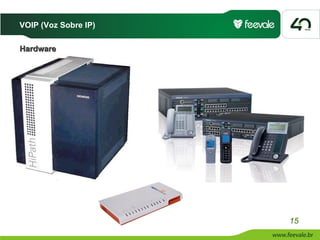

15. VOIP (Voz Sobre IP)
Hardware
15

16. VOIP (Voz Sobre IP)
Equipamentos
Telefone IP
ATA
Digium TDM400
Central Analógica
Adaptador
Telefone
E1
Central Digital
16

17. VOIP (Voz Sobre IP)

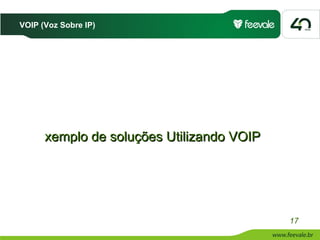

xemplo de soluções Utilizando VOIP
17

18. VOIP (Voz Sobre IP)
Soluções para pequenas empresas
18

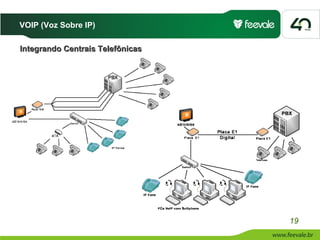

19. VOIP (Voz Sobre IP)
Integrando Centrais Telefônicas
19

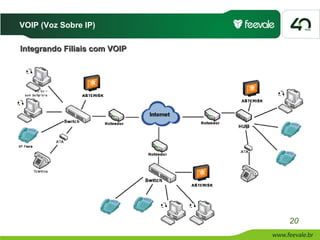

20. VOIP (Voz Sobre IP)
Integrando Filiais com VOIP
20

21. VOIP (Voz Sobre IP)

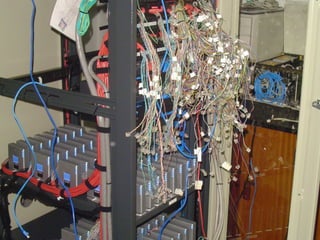

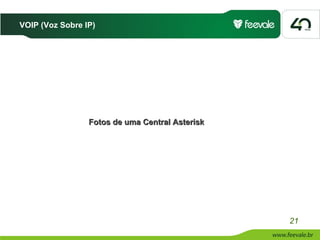

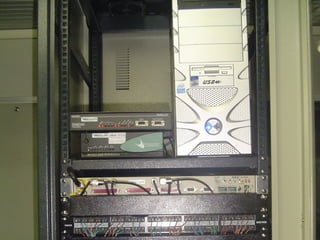

Fotos de uma Central Asterisk
21

22. VOIP (Voz Sobre IP)
22

23. VOIP (Voz Sobre IP)
23

24. VOIP (Voz Sobre IP)

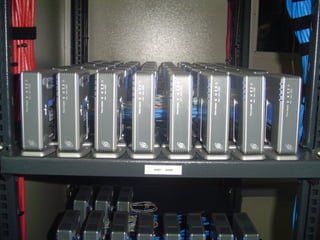

Fotos de uma Central Asterisk
24

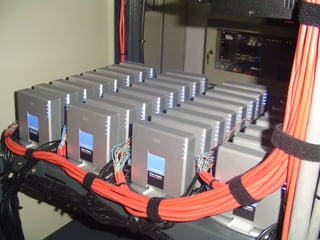

25. VOIP (Voz Sobre IP)
25

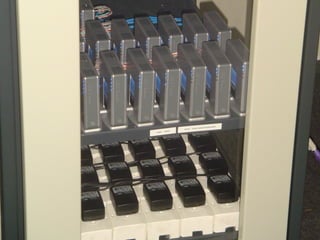

26. VOIP (Voz Sobre IP)
26

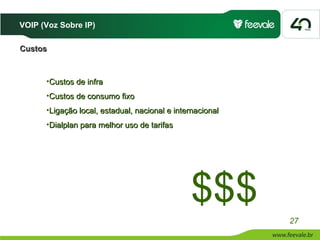

27. VOIP (Voz Sobre IP)
Custos
•Custos de infra
•Custos de consumo fixo
•Ligação local, estadual, nacional e internacional
•Dialplan para melhor uso de tarifas
$$$
27

28. VOIP (Voz Sobre IP)

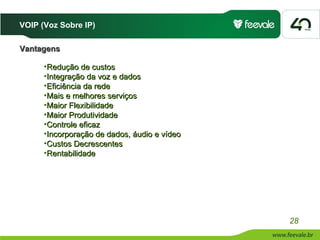

Vantagens
•Redução de custos
•Integração da voz e dados
•Eficiência da rede
•Mais e melhores serviços
•Maior Flexibilidade
•Maior Produtividade
•Controle eficaz
•Incorporação de dados, áudio e vídeo
•Custos Decrescentes
•Rentabilidade
28

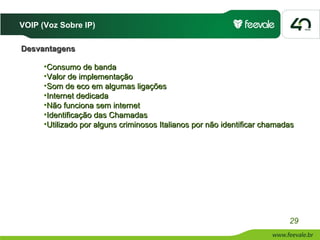

29. VOIP (Voz Sobre IP)
Desvantagens
•Consumo de banda
•Valor de implementação
•Som de eco em algumas ligações
•Internet dedicada
•Não funciona sem internet
•Identificação das Chamadas
•Utilizado por alguns criminosos Italianos por não identificar chamadas
29

30. VOIP (Voz Sobre IP)

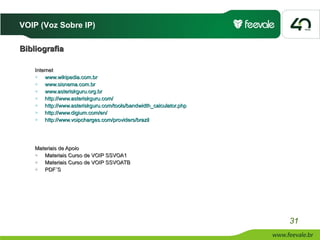

Bibliografia
30

31. VOIP (Voz Sobre IP)
Bibliografia
Internet
 www.wikipedia.com.br
 www.sisnema.com.br
 www.asteriskguru.org.br
 http://www.asteriskguru.com/
 http://www.asteriskguru.com/tools/bandwidth_calculator.php
 http://www.digium.com/en/
 http://www.voipcharges.com/providers/brazil
Materiais de Apoio
 Materiais Curso de VOIP SSVOA1
 Materiais Curso de VOIP SSVOATB
 PDF´S
31

32. VOIP (Voz Sobre IP)

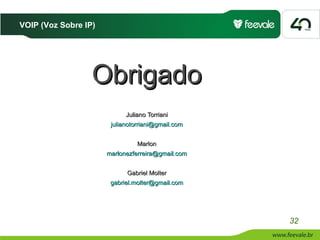

Obrigado
Juliano Torriani
julianotorriani@gmail.com
Marlon
marlonezferreira@gmail.com
Gabriel Molter
gabriel.molter@gmail.com
32
