O documento introduz três plataformas embarcadas populares - Arduino, Raspberry Pi e BeagleBone. Resume cada uma delas, descrevendo seus recursos principais, modelos disponíveis e sistemas operacionais suportados.

1. INTRODUÇÃO A PLATAFORMASEMBARCADAS
(ARDUINO, RASPBERRY PI E BEAGLEBONE)

3. PROJETO:
•ESPAÇO FÍSICO
•COMPONENTES
ELETRÔNICOS
•PROGRAMAÇÃO

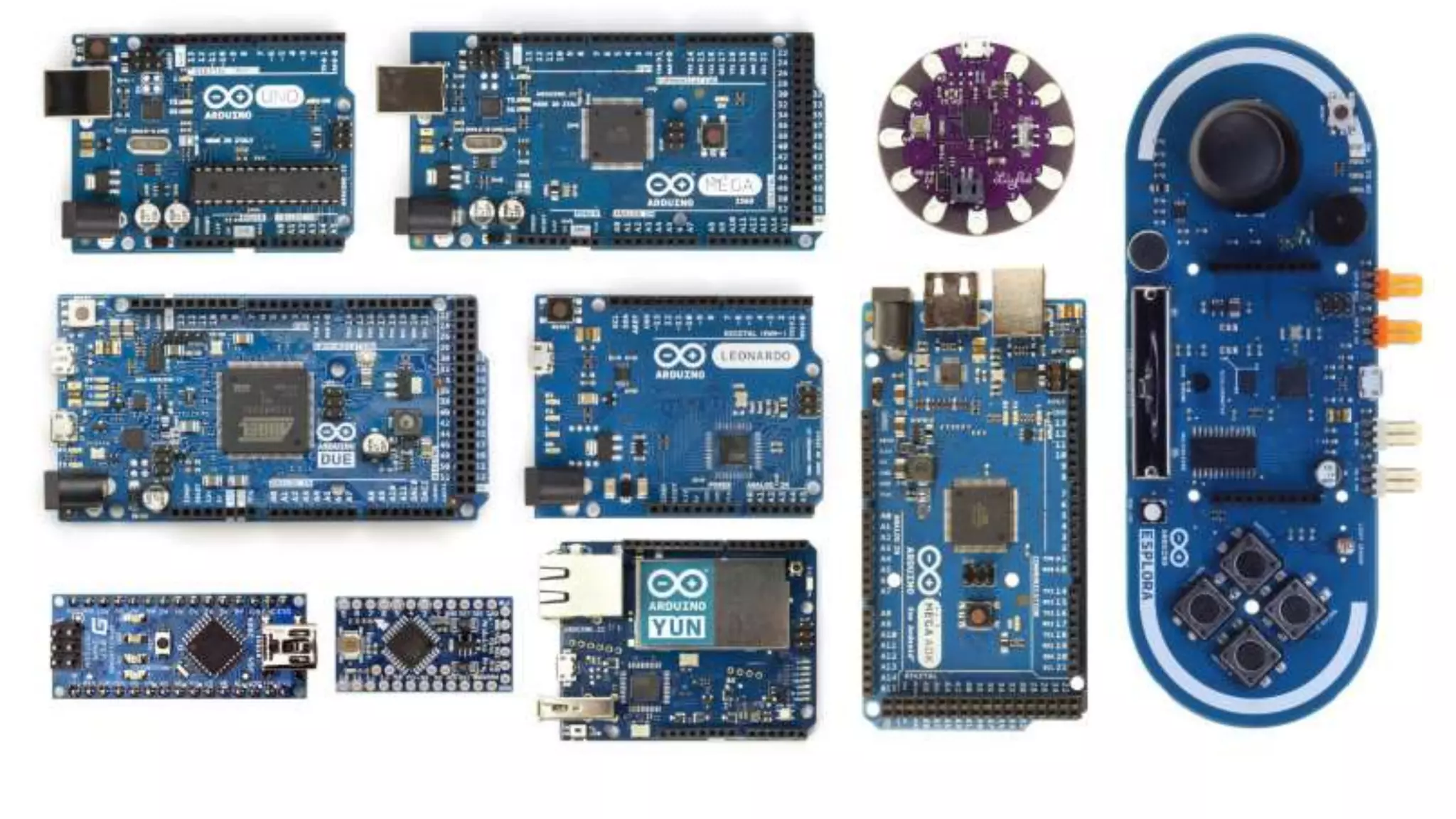

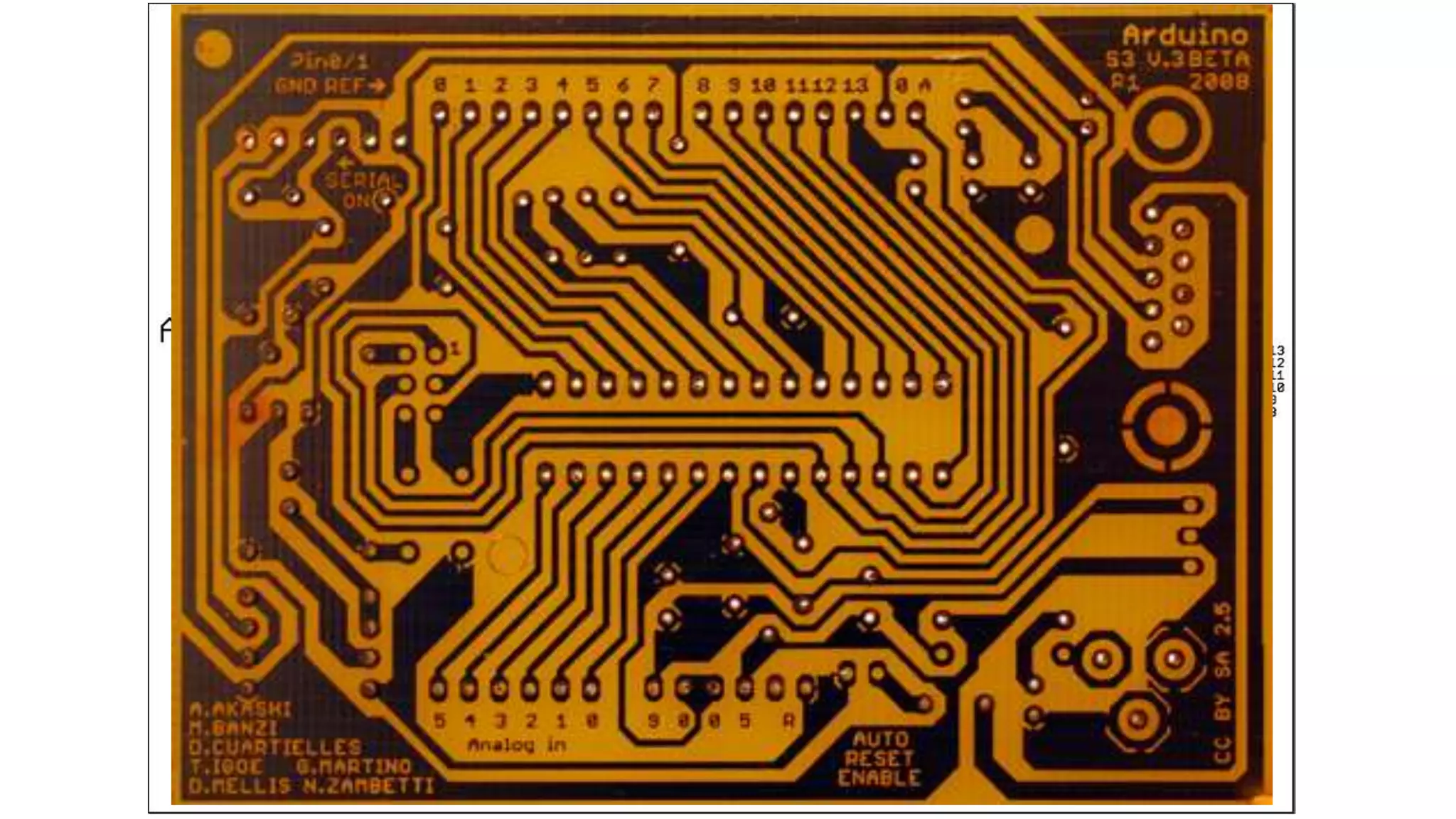

4. O que é um Arduino?
•Cidade de Ivrea, Itália –
2005;
•Interagir em projetos
escolares de forma a ter um
orçamento menor que
outros sistemas de
prototipagem disponíveis
naquela época;

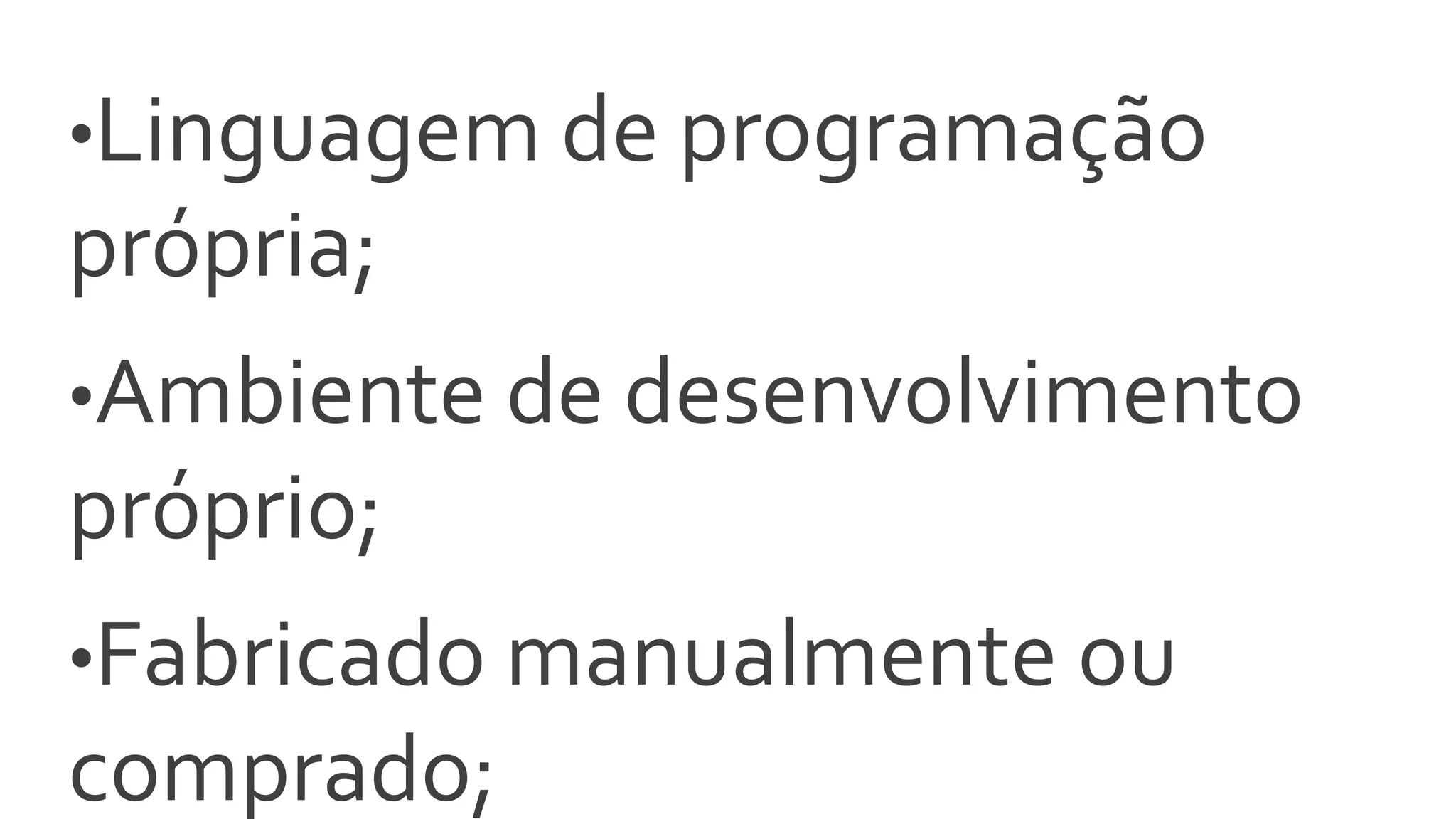

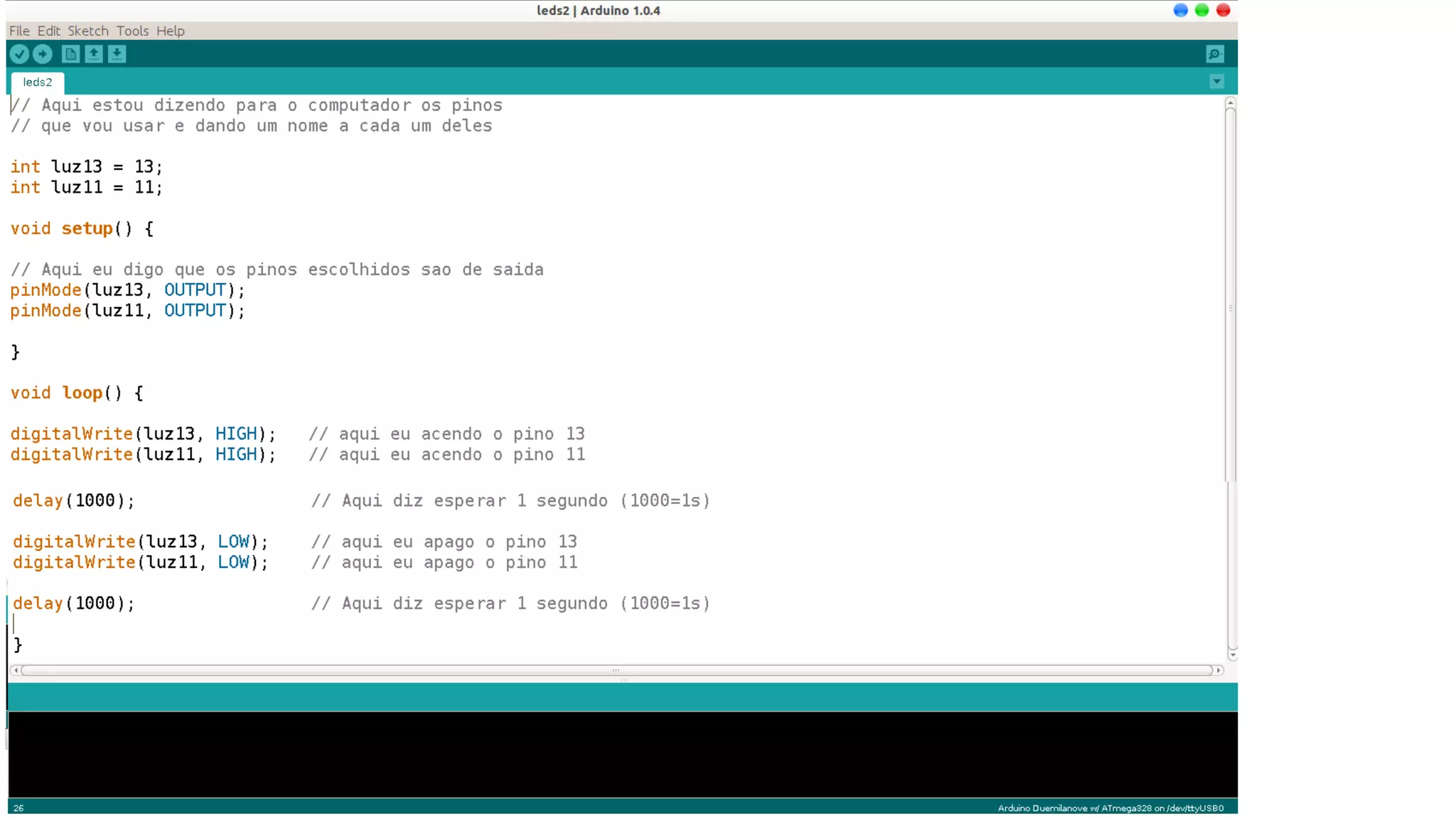

5. •Linguagem de programação
própria;

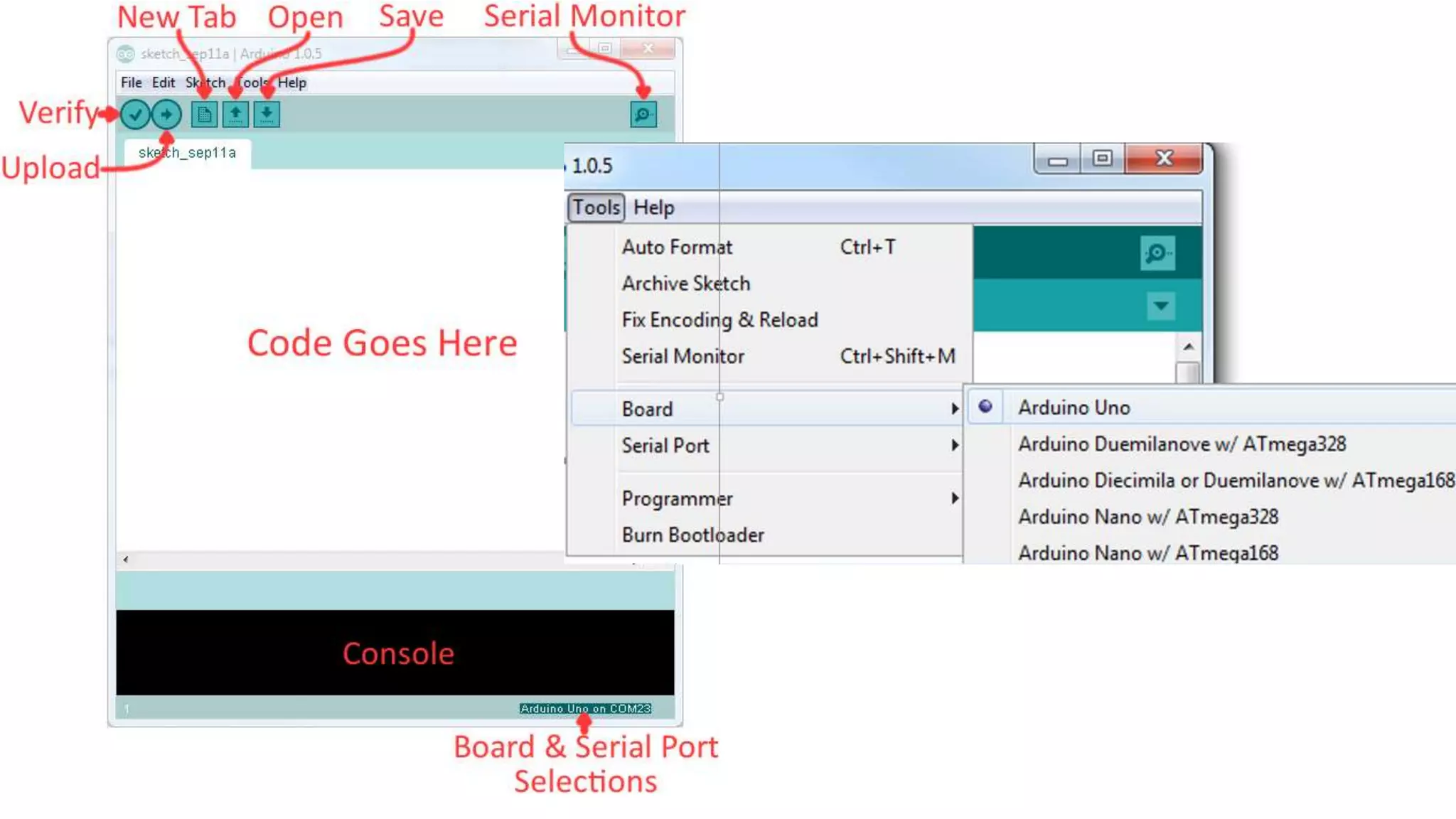

•Ambiente de desenvolvimento
próprio;
•Fabricado manualmente ou
comprado;

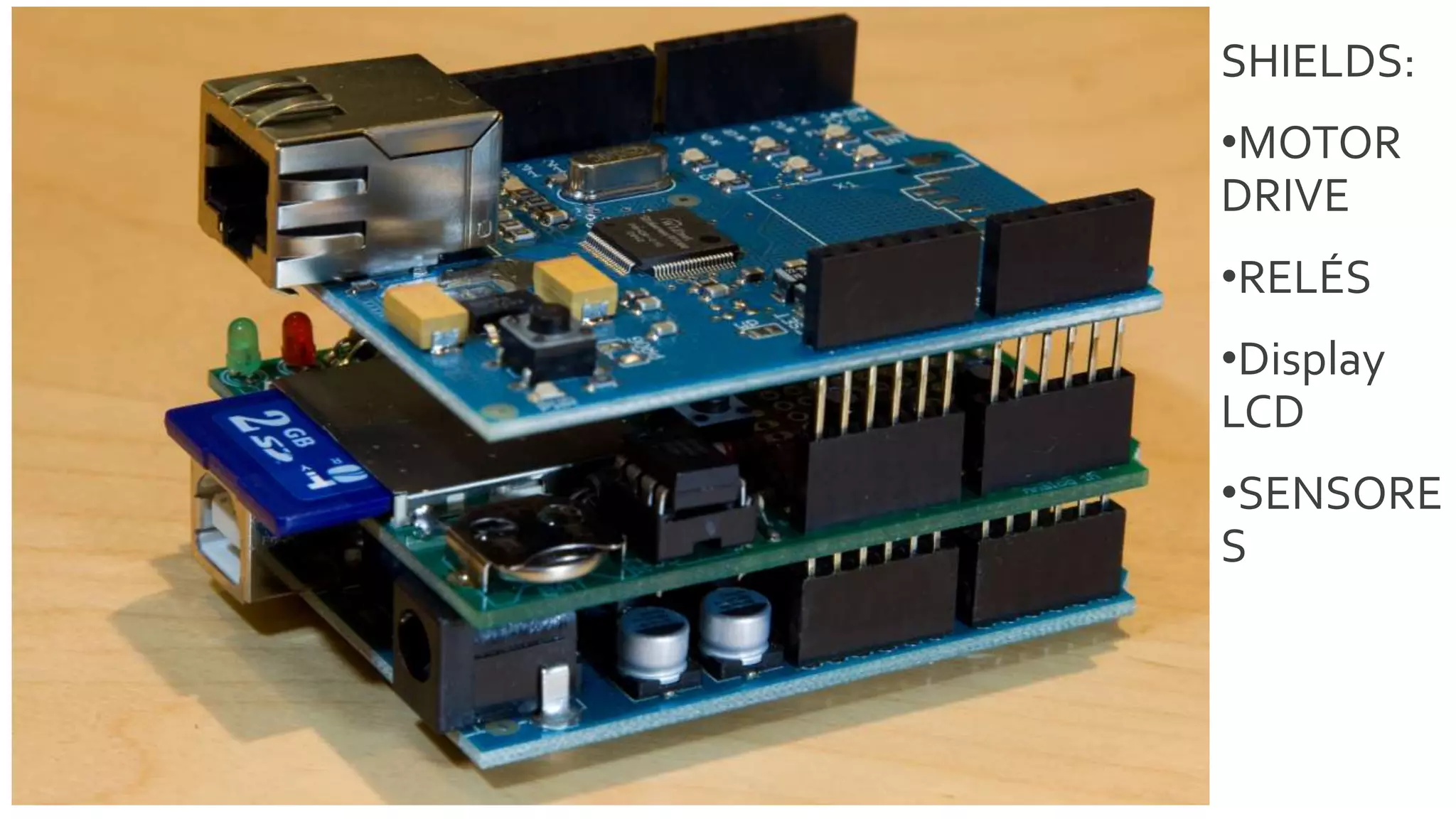

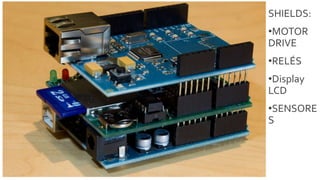

11. SHIELDS:
•MOTOR
DRIVE
•RELÉS
•Display
LCD
•SENSORE
S

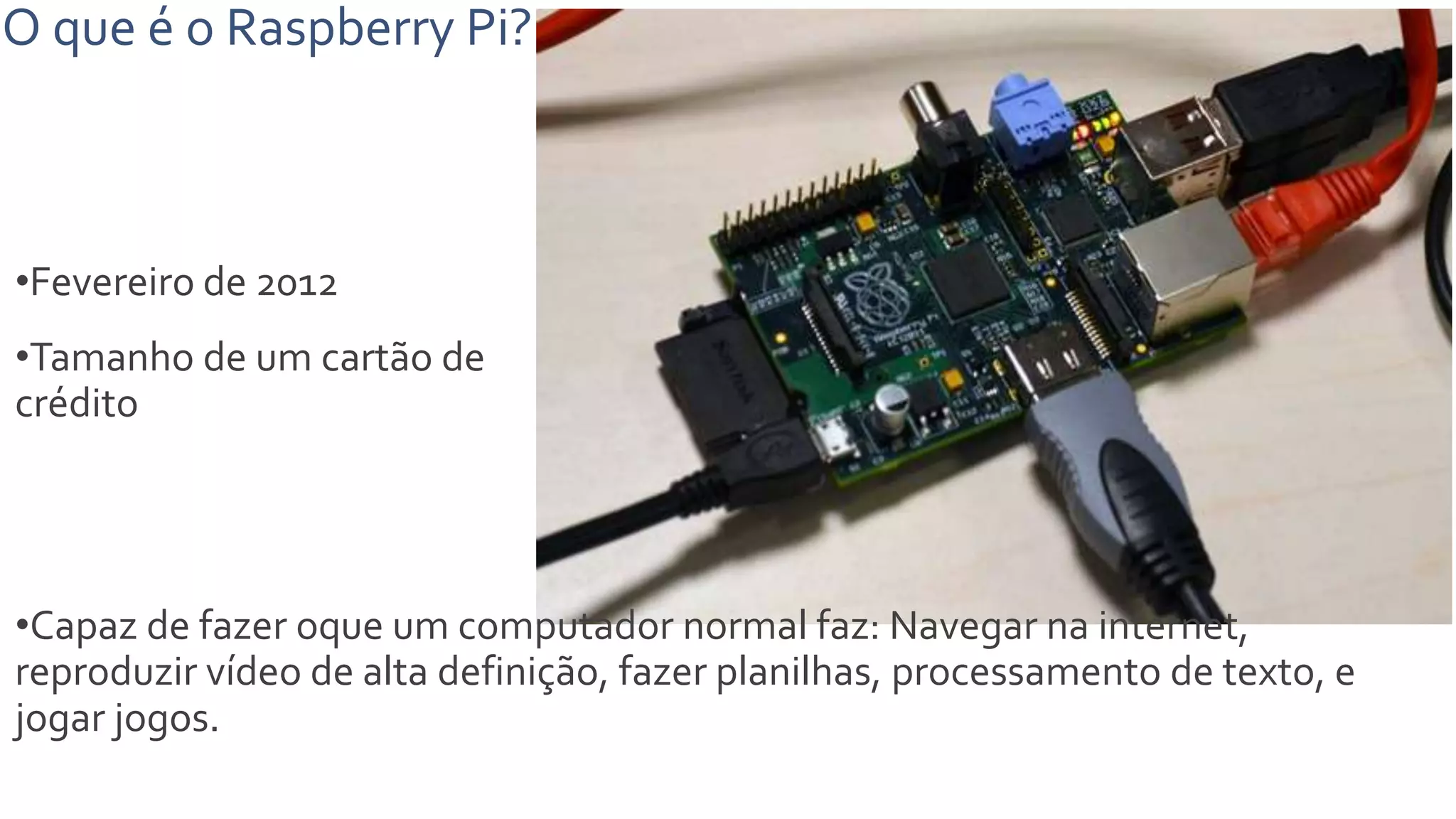

12. O que é o Raspberry Pi?
•Fevereiro de 2012
•Tamanho de um cartão de
crédito
•Capaz de fazer oque um computador normal faz: Navegar na internet,
reproduzir vídeo de alta definição, fazer planilhas, processamento de texto, e
jogar jogos.

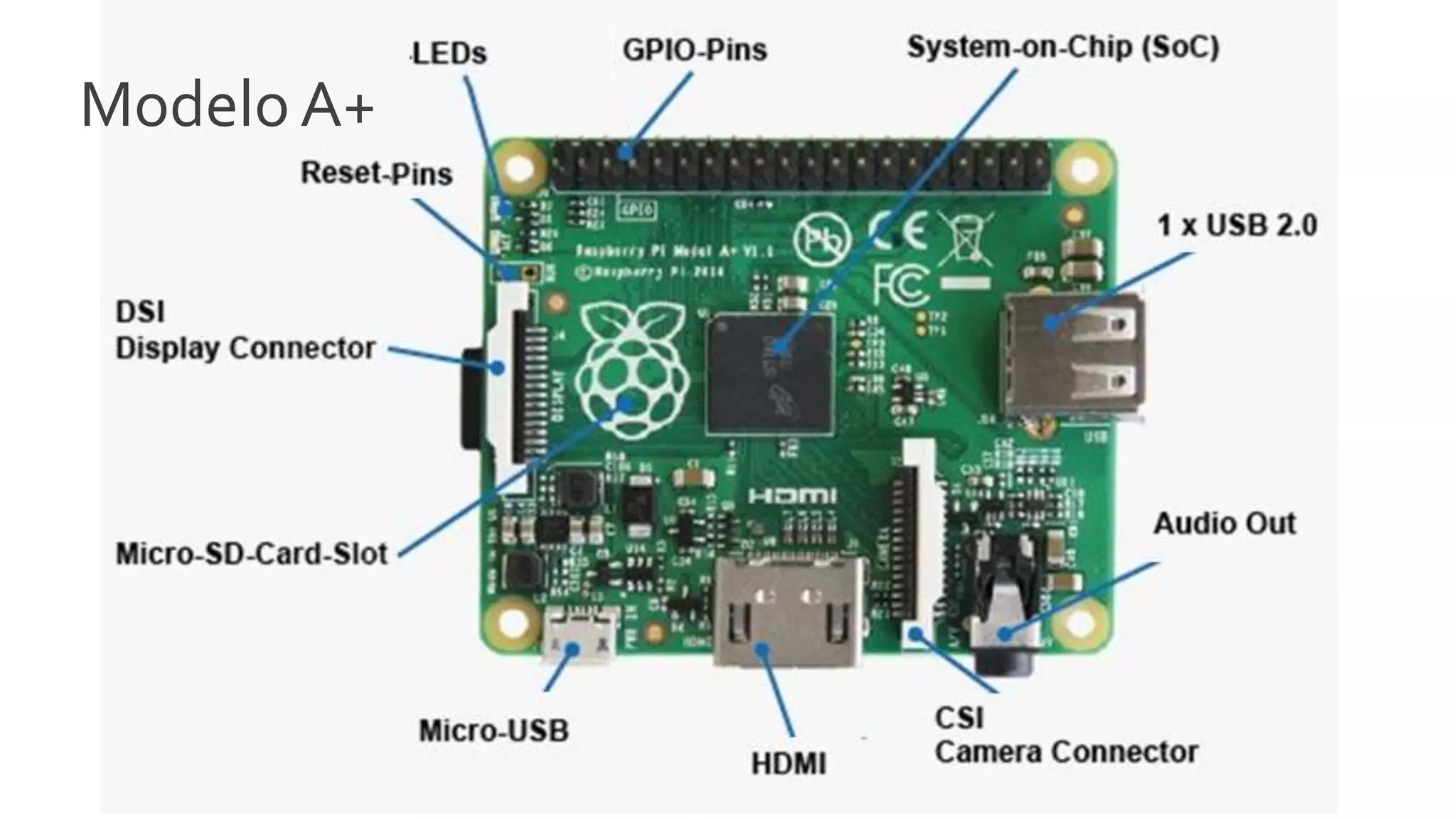

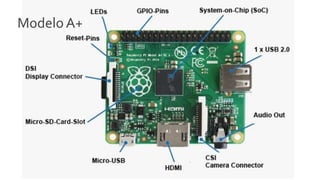

13. Modelo A+

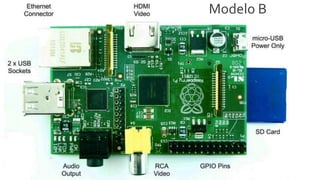

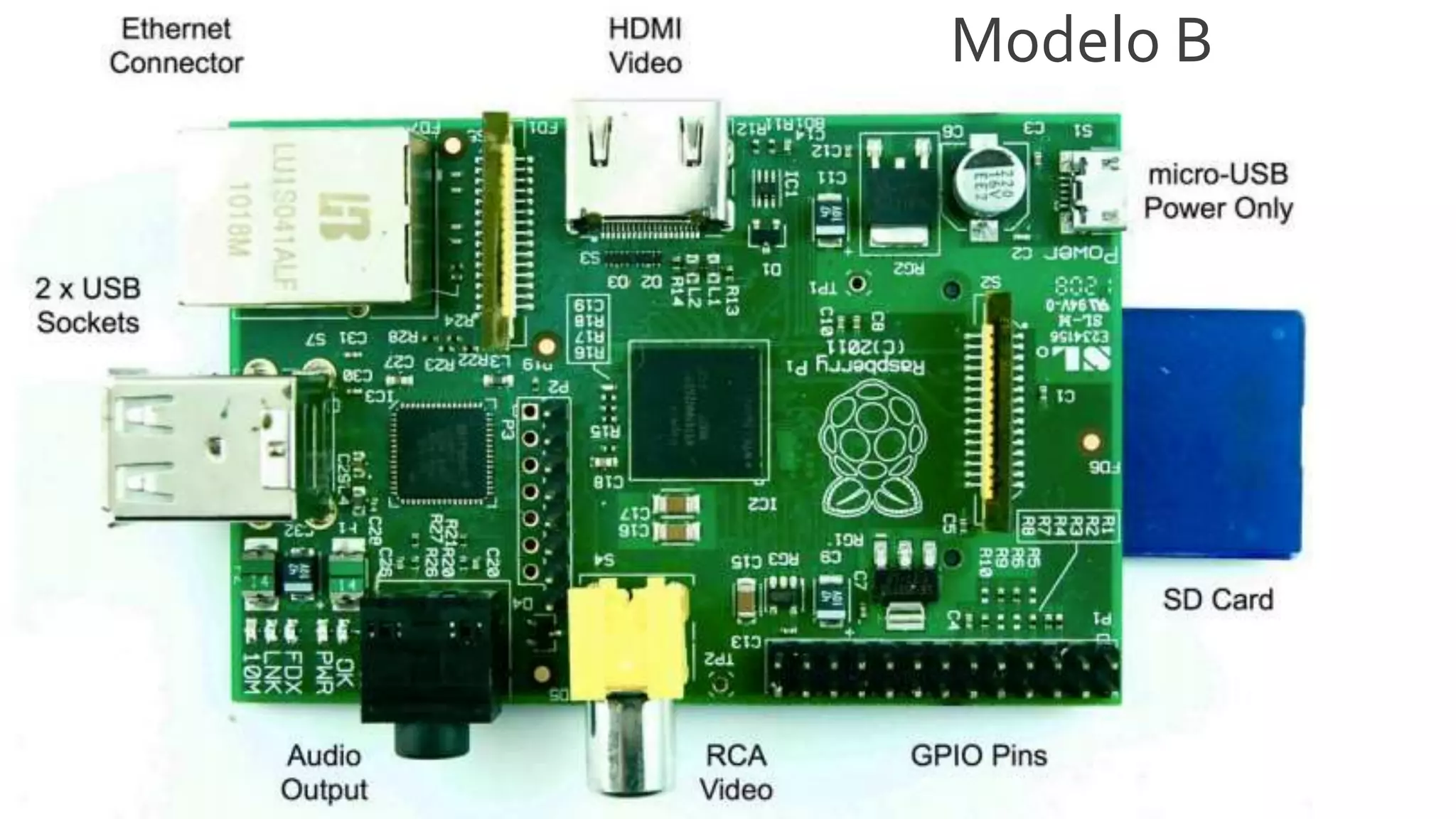

14. Modelo B

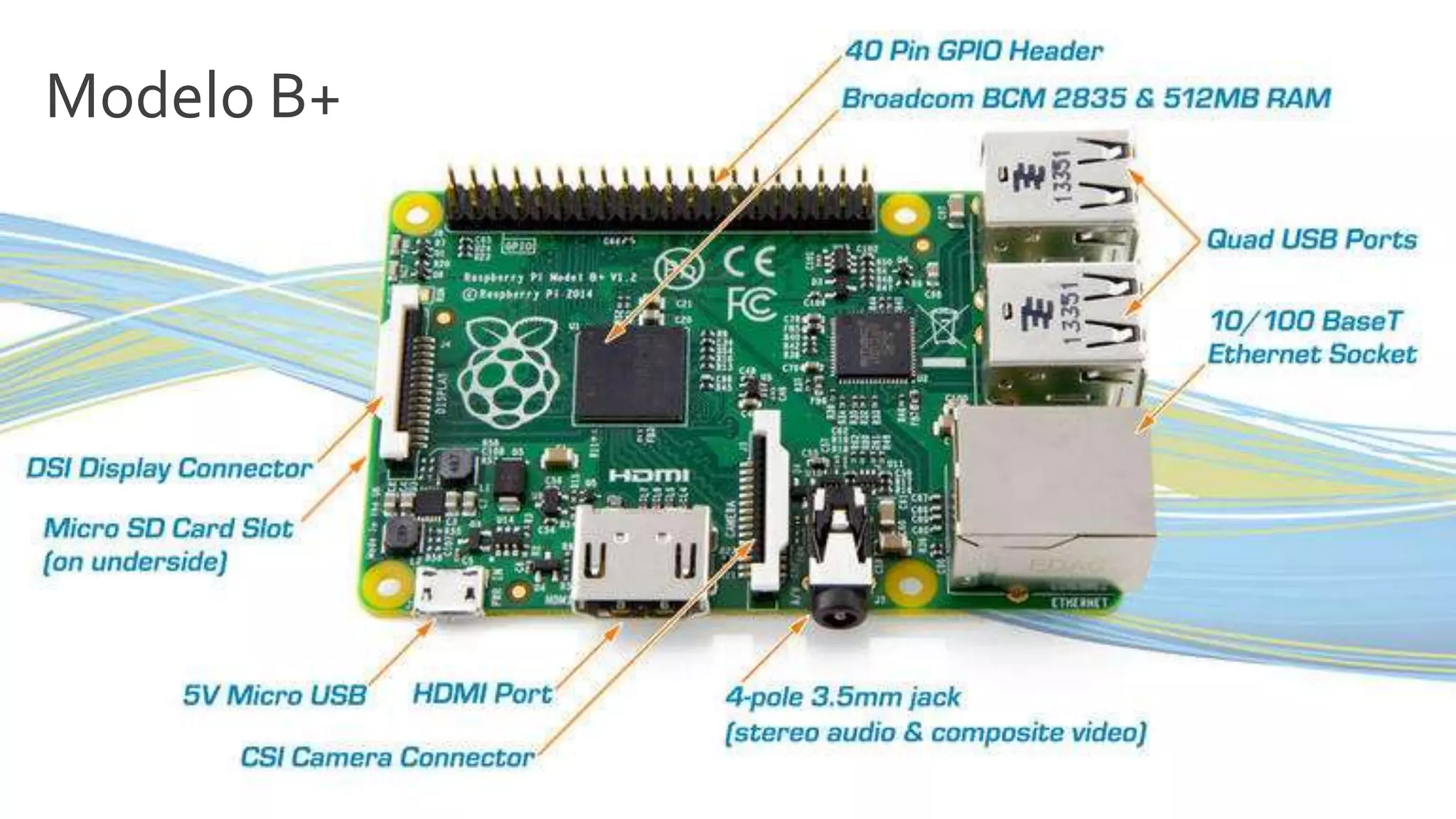

15. Modelo B+

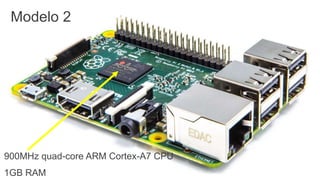

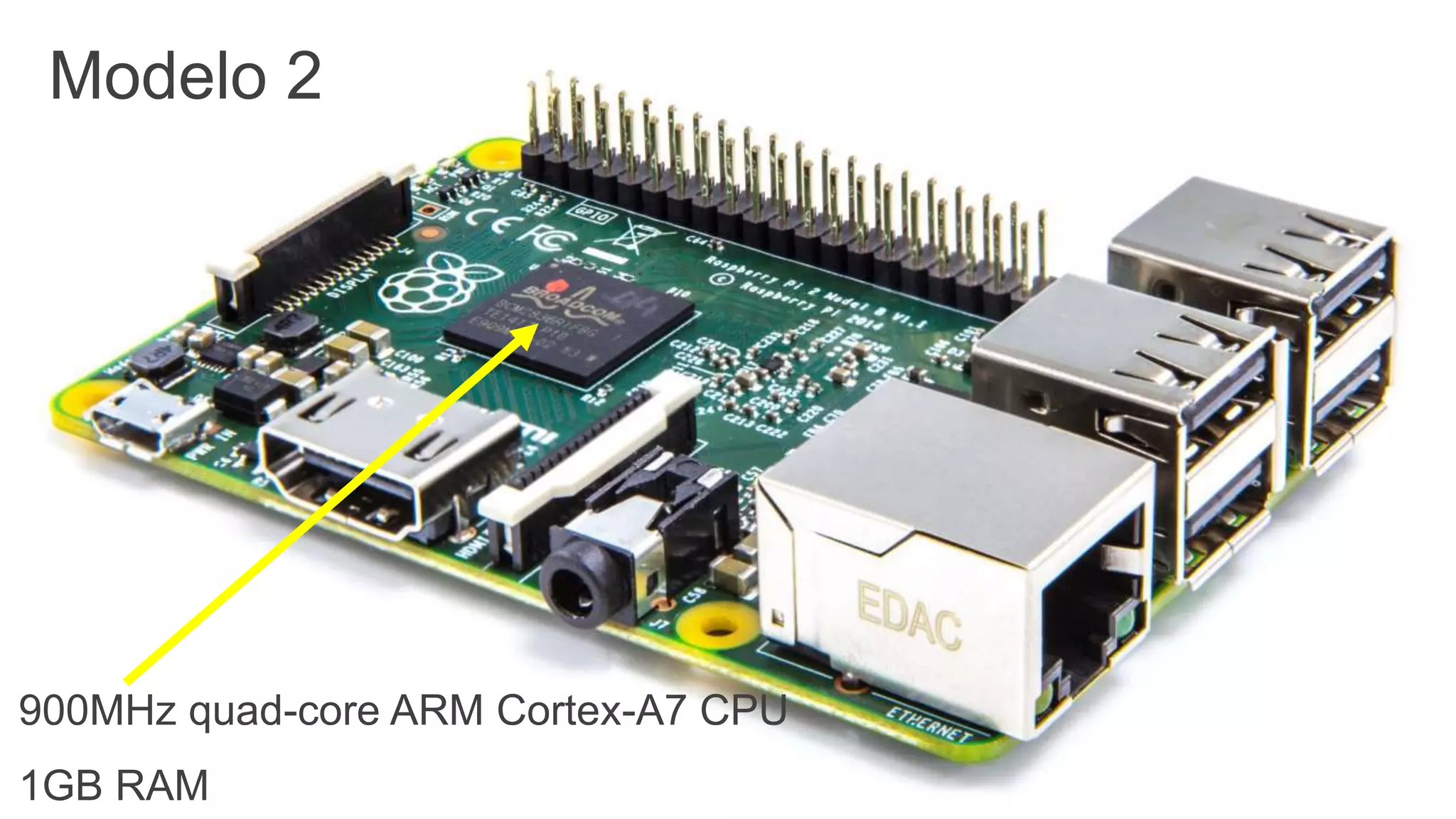

16. Modelo 2
900MHz quad-core ARM Cortex-A7 CPU
1GB RAM

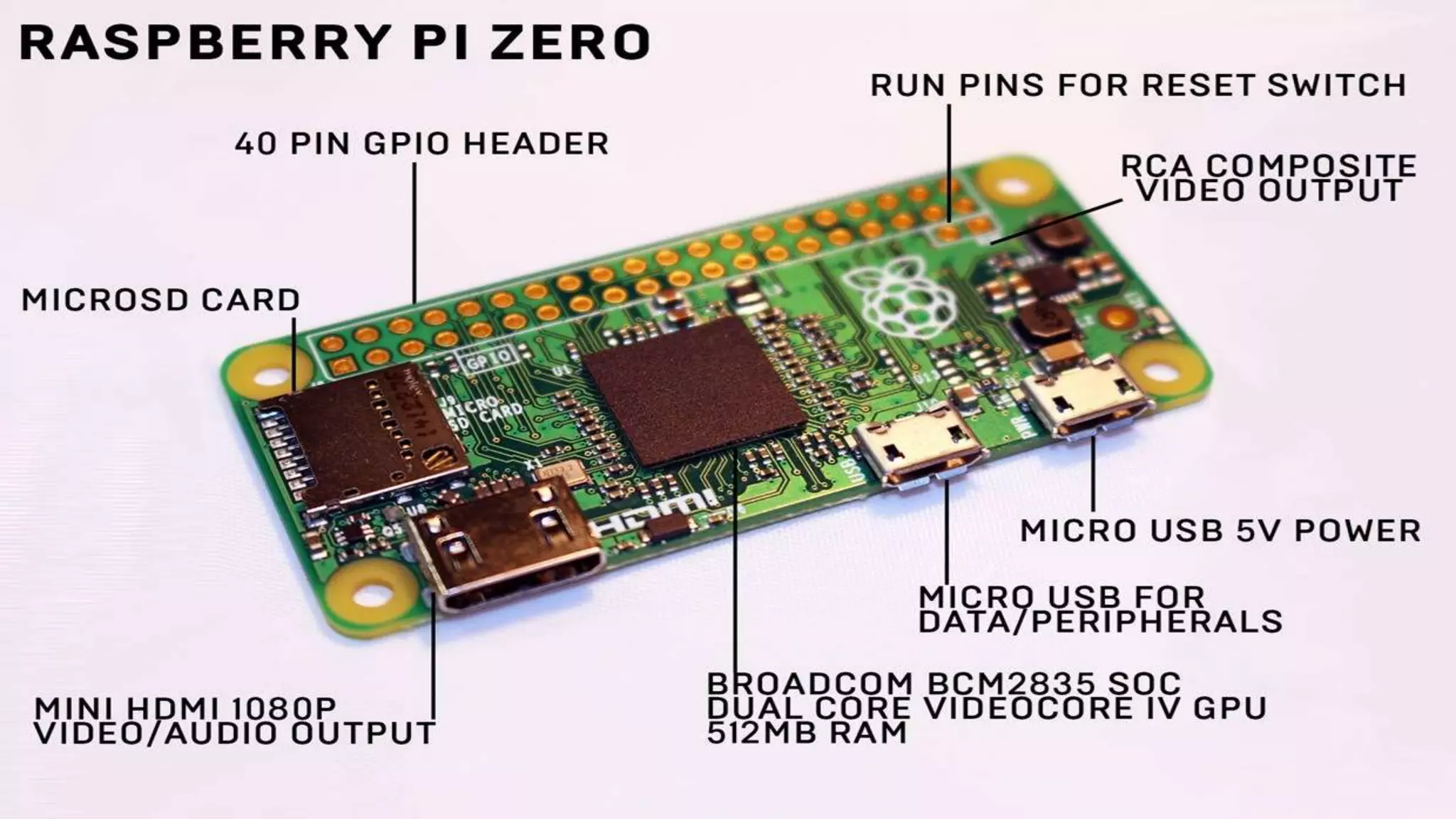

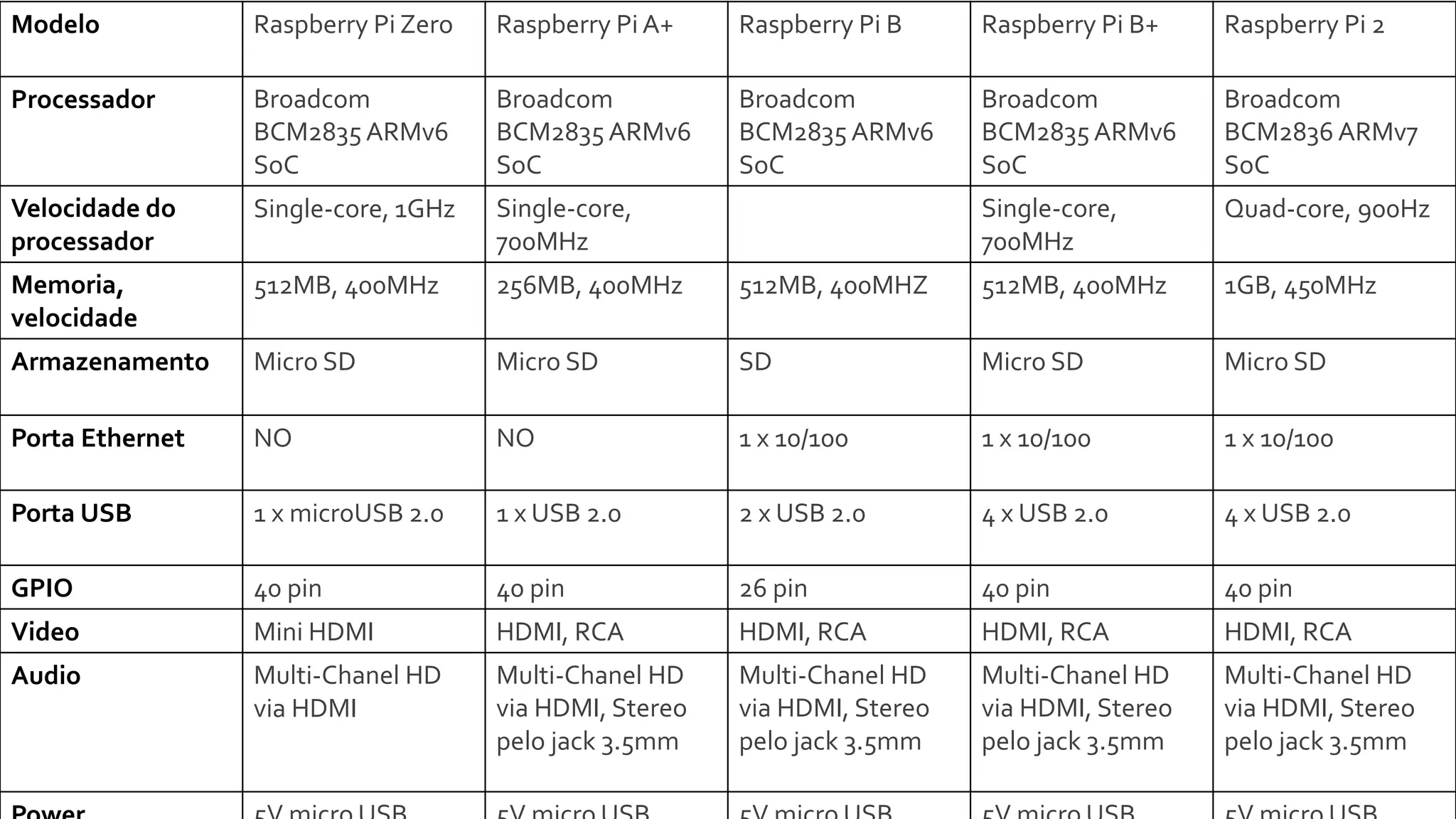

18. Modelo Raspberry Pi Zero Raspberry Pi A+ Raspberry Pi B Raspberry Pi B+ Raspberry Pi 2
Processador Broadcom
BCM2835 ARMv6
SoC
Broadcom
BCM2835 ARMv6
SoC
Broadcom
BCM2835 ARMv6
SoC
Broadcom
BCM2835 ARMv6
SoC
Broadcom
BCM2836 ARMv7
SoC
Velocidade do
processador
Single-core, 1GHz Single-core,
700MHz
Single-core,
700MHz
Quad-core, 900Hz
Memoria,
velocidade
512MB, 400MHz 256MB, 400MHz 512MB, 400MHZ 512MB, 400MHz 1GB, 450MHz
Armazenamento Micro SD Micro SD SD Micro SD Micro SD
Porta Ethernet NO NO 1 x 10/100 1 x 10/100 1 x 10/100
Porta USB 1 x microUSB 2.0 1 x USB 2.0 2 x USB 2.0 4 x USB 2.0 4 x USB 2.0
GPIO 40 pin 40 pin 26 pin 40 pin 40 pin
Video Mini HDMI HDMI, RCA HDMI, RCA HDMI, RCA HDMI, RCA
Audio Multi-Chanel HD
via HDMI
Multi-Chanel HD
via HDMI, Stereo
pelo jack 3.5mm
Multi-Chanel HD
via HDMI, Stereo
pelo jack 3.5mm
Multi-Chanel HD
via HDMI, Stereo
pelo jack 3.5mm
Multi-Chanel HD
via HDMI, Stereo
pelo jack 3.5mm

19. Linguagens de programação?

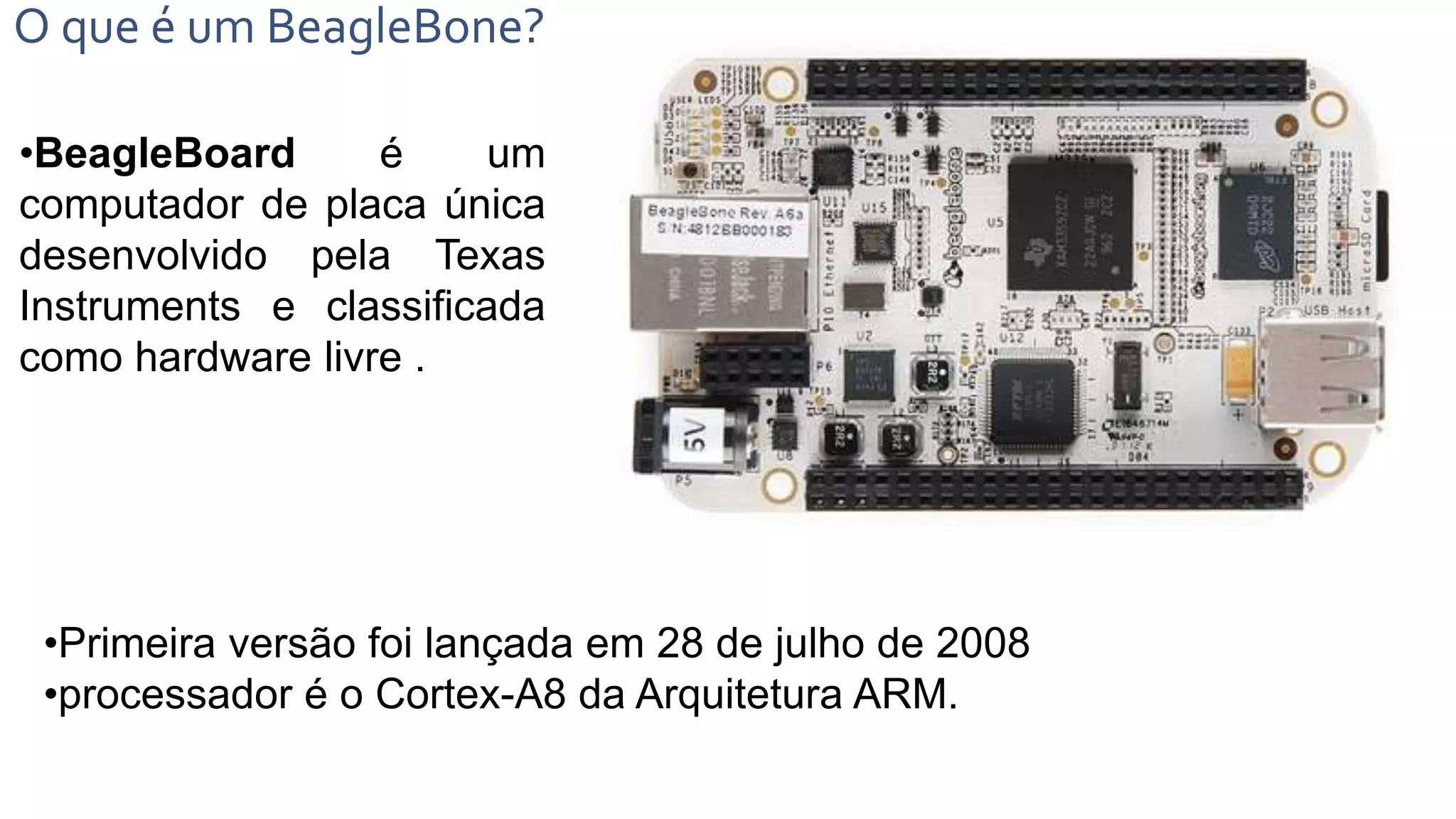

20. O que é um BeagleBone?
•BeagleBoard é um
computador de placa única
desenvolvido pela Texas
Instruments e classificada
como hardware livre .
•Primeira versão foi lançada em 28 de julho de 2008
•processador é o Cortex-A8 da Arquitetura ARM.

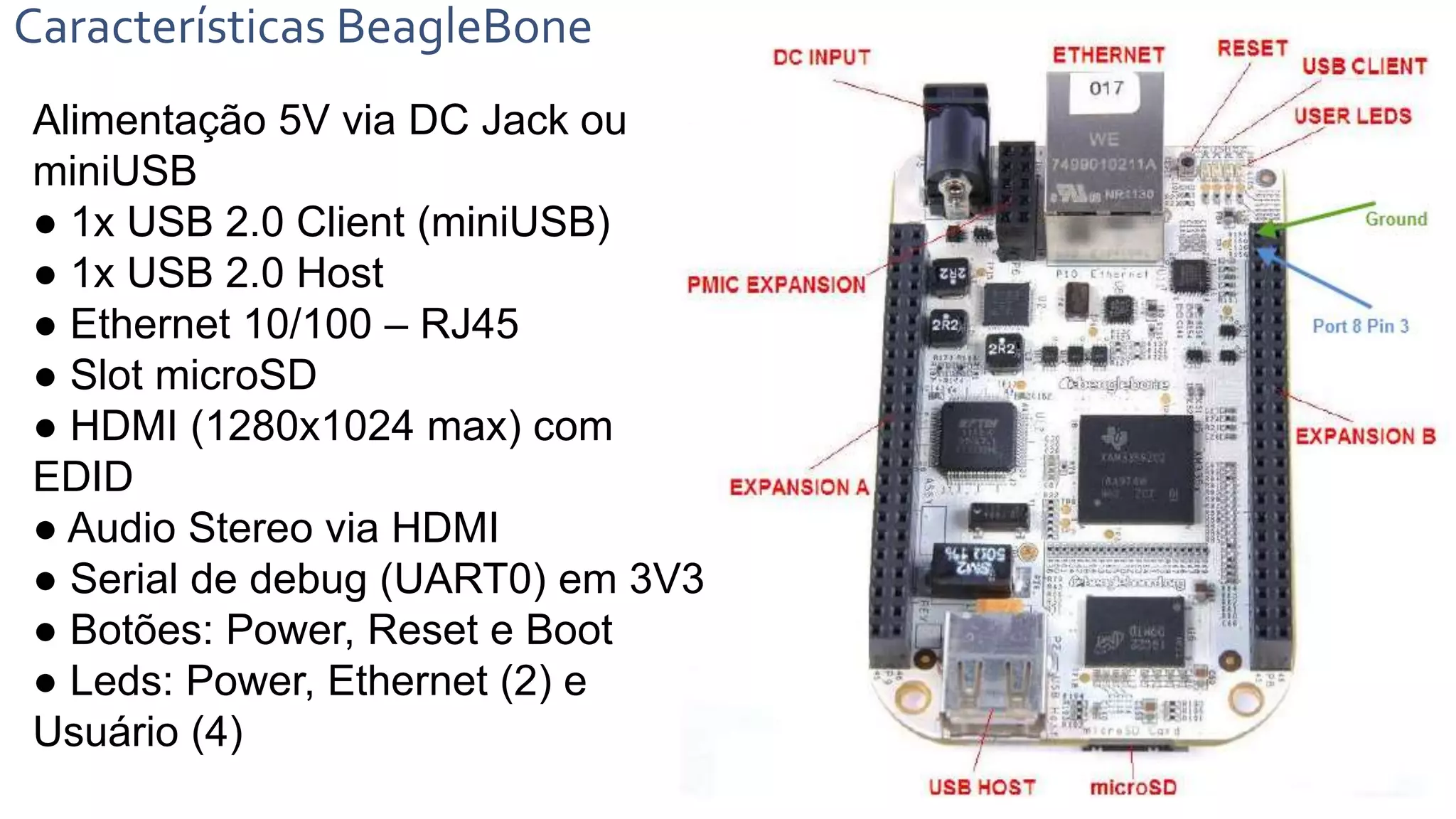

21. Características BeagleBone
Alimentação 5V via DC Jack ou
miniUSB
● 1x USB 2.0 Client (miniUSB)
● 1x USB 2.0 Host
● Ethernet 10/100 – RJ45
● Slot microSD
● HDMI (1280x1024 max) com
EDID
● Audio Stereo via HDMI
● Serial de debug (UART0) em 3V3
● Botões: Power, Reset e Boot
● Leds: Power, Ethernet (2) e
Usuário (4)

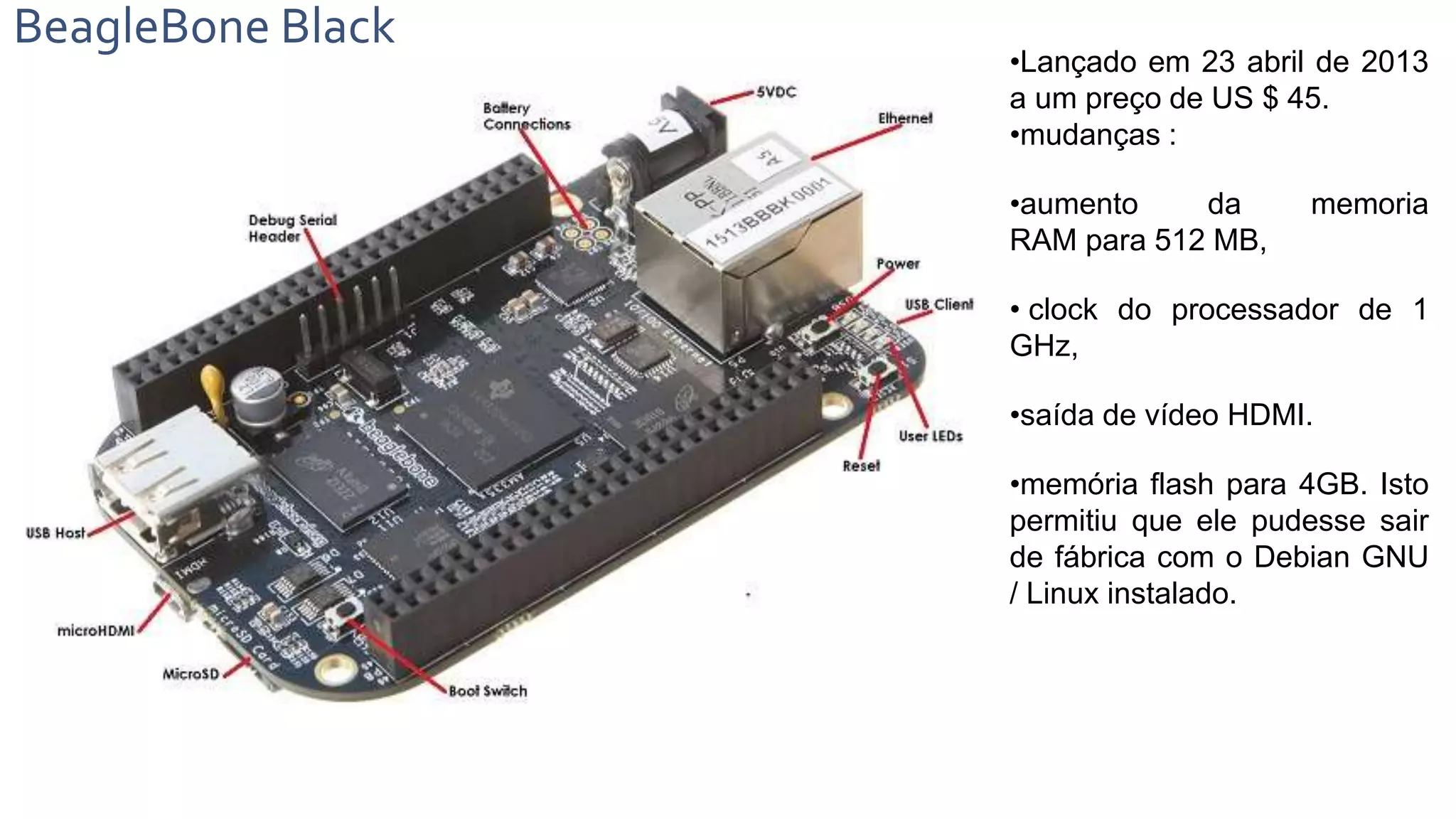

22. BeagleBone Black
•Lançado em 23 abril de 2013
a um preço de US $ 45.
•mudanças :
•aumento da memoria
RAM para 512 MB,
• clock do processador de 1
GHz,
•saída de vídeo HDMI.
•memória flash para 4GB. Isto
permitiu que ele pudesse sair
de fábrica com o Debian GNU
/ Linux instalado.

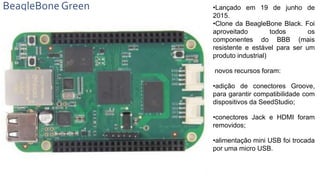

23. BeagleBone Green •Lançado em 19 de junho de
2015.
•Clone da BeagleBone Black. Foi
aproveitado todos os
componentes do BBB (mais
resistente e estável para ser um
produto industrial)
novos recursos foram:

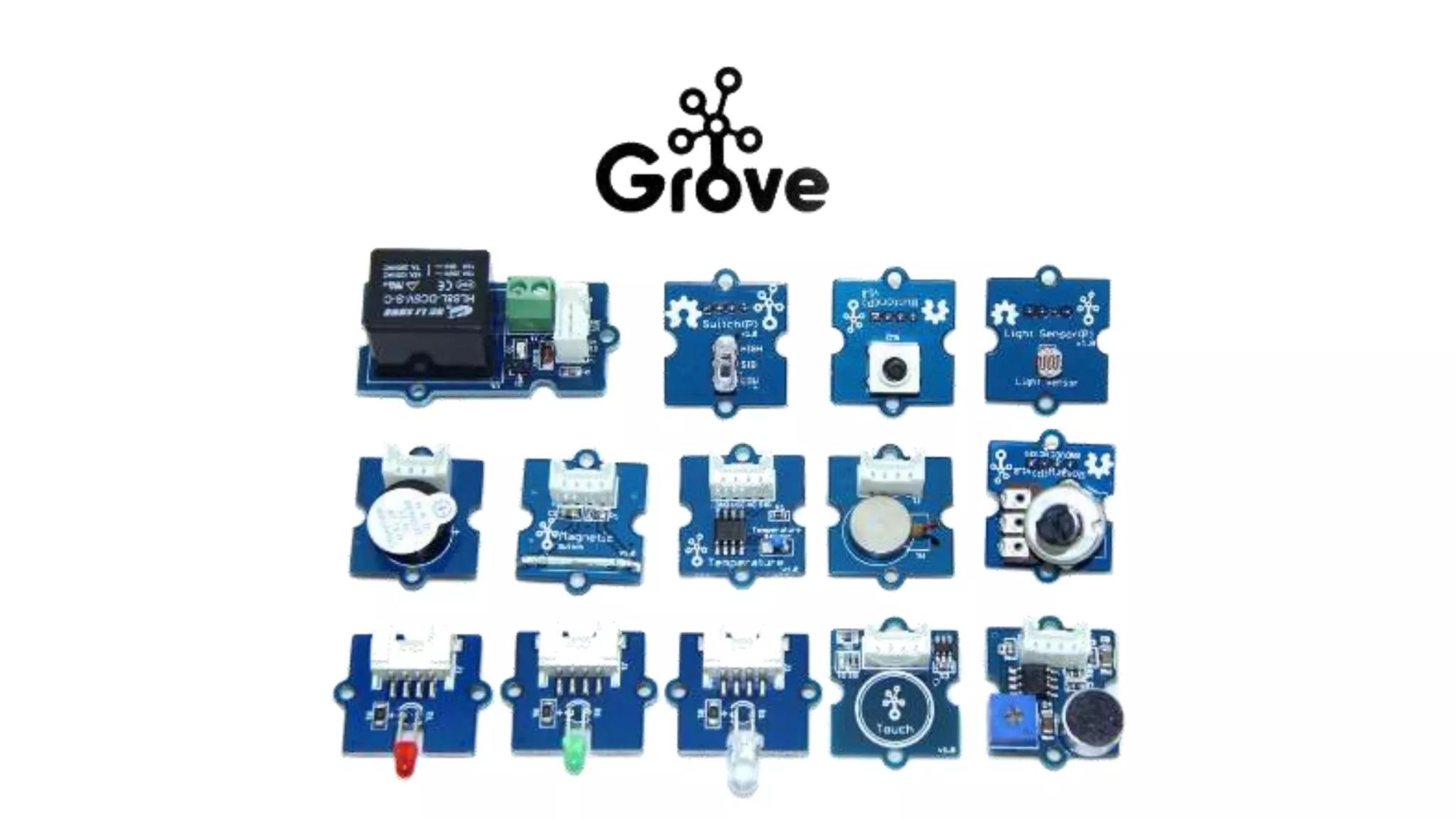

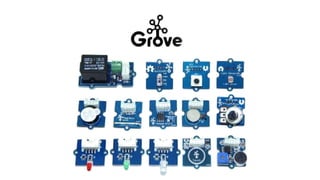

•adição de conectores Groove,
para garantir compatibilidade com
dispositivos da SeedStudio;
•conectores Jack e HDMI foram
removidos;
•alimentação mini USB foi trocada
por uma micro USB.

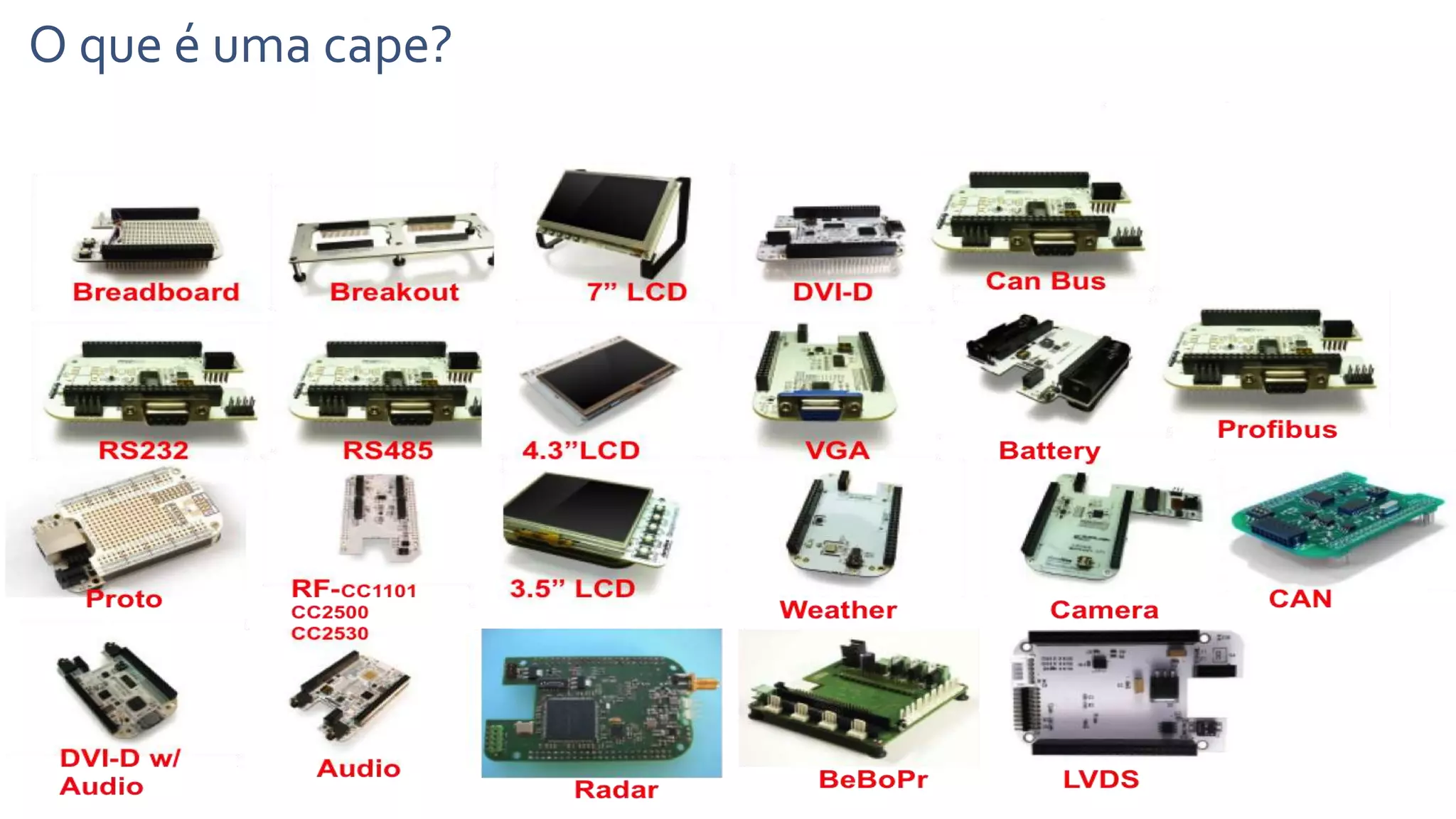

25. O que é uma cape?

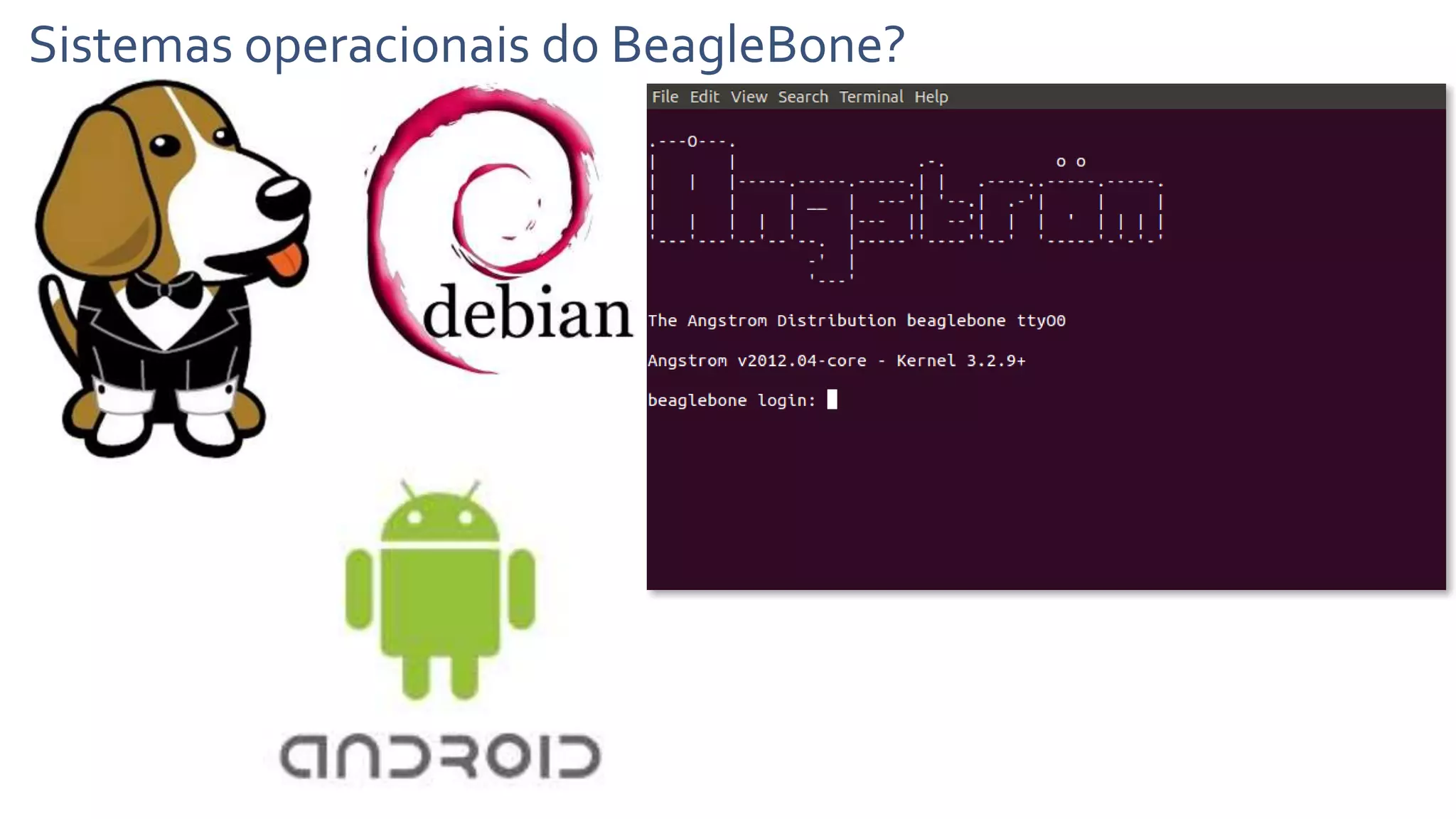

26. Sistemas operacionais do BeagleBone?
