1. ARDUINO VS. RASPBERRY PI VS. BEAGLEBONE
FELIPE MEGANHA

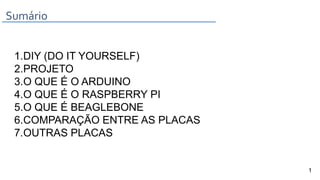

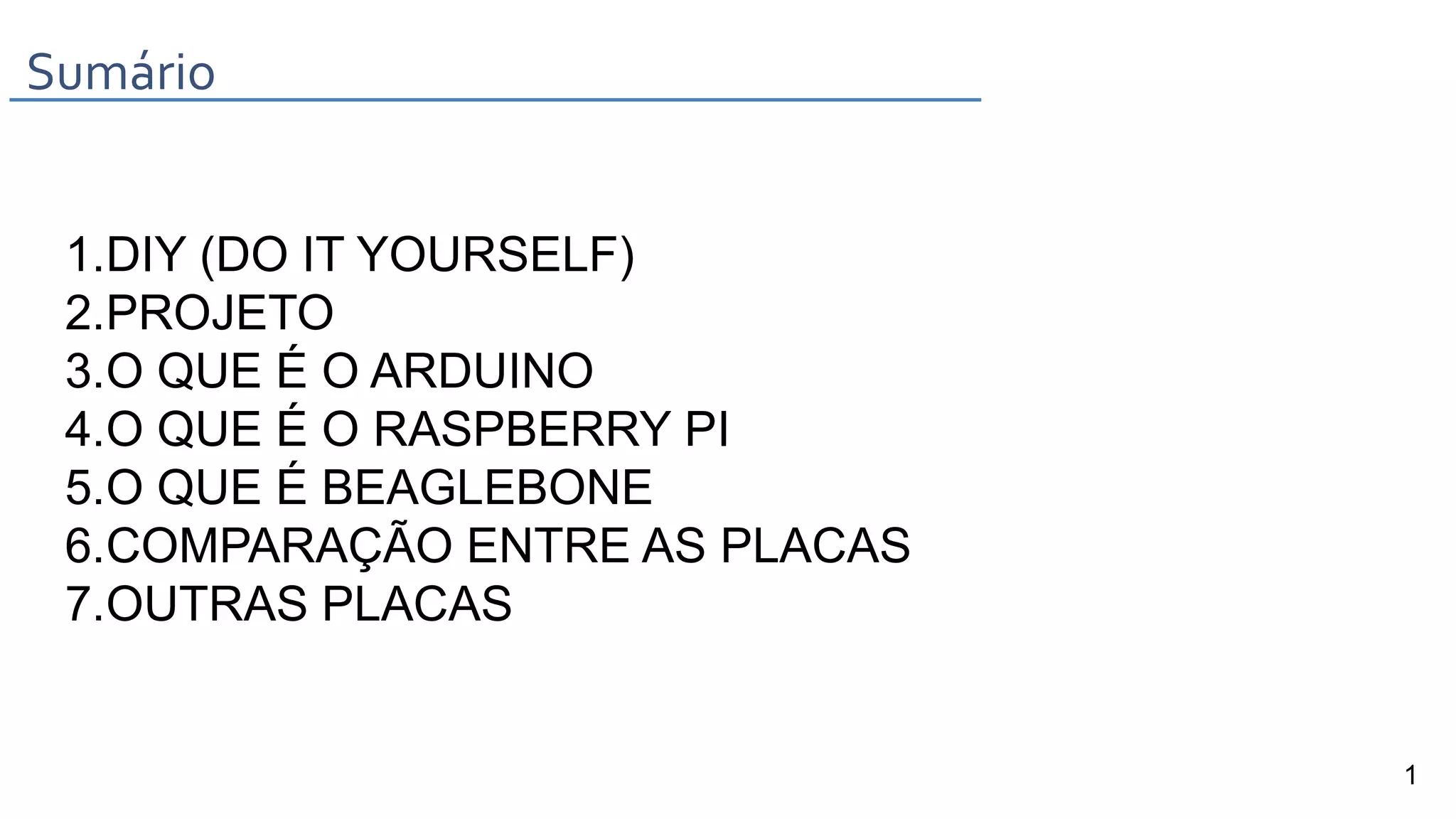

2. Sumário
1.DIY (DO IT YOURSELF)
2.PROJETO
3.O QUE É O ARDUINO
4.O QUE É O RASPBERRY PI
5.O QUE É BEAGLEBONE
6.COMPARAÇÃO ENTRE AS PLACAS
7.OUTRAS PLACAS
1

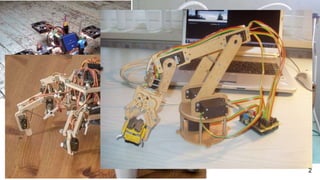

3. 2

4. •ESPAÇO FÍSICO
•COMPONENTES
ELETRÔNICOS
•PROGRAMAÇÃO
Projeto:
3

5. O que é um Arduino?
•Cidade de Ivrea, Itália –
2005.
•www.arduino.cc
•Interagir em projetos
escolares de forma a ter um
orçamento menor que
outros sistemas de
prototipagem disponíveis
naquela época. 4

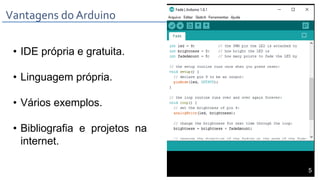

6. Vantagens do Arduino
• IDE própria e gratuita.
• Linguagem própria.
• Vários exemplos.
• Bibliografia e projetos na
internet.
5

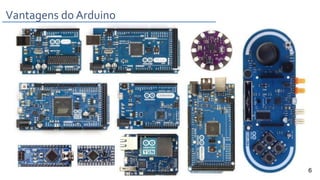

7. Vantagens do Arduino
6

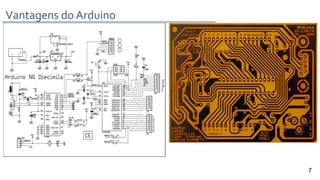

8. Vantagens do Arduino
7

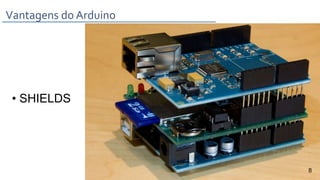

9. Vantagens do Arduino
• SHIELDS
8

10. • Criado em Fevereiro de
2012 pela fundação do
próprio nome.
• www.raspberrypi.org
• Incentivar o estudo de
ciência da computação.
O que é o Raspberry Pi?
9

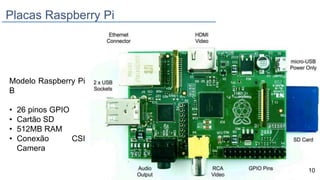

11. Modelo Raspberry Pi
B
• 26 pinos GPIO
• Cartão SD
• 512MB RAM
• Conexão CSI
Camera
Placas Raspberry Pi
10

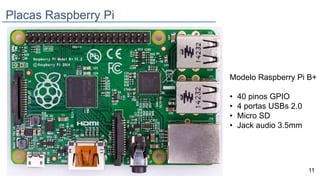

12. Placas Raspberry Pi
Modelo Raspberry Pi B+
• 40 pinos GPIO
• 4 portas USBs 2.0
• Micro SD
• Jack audio 3.5mm
11

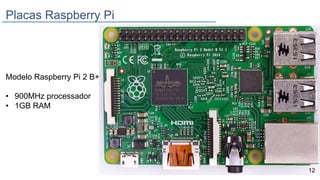

13. Placas Raspberry Pi
Modelo Raspberry Pi 2 B+
• 900MHz processador
• 1GB RAM
12

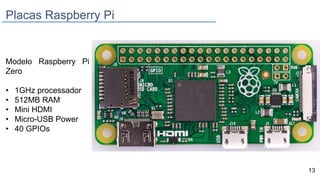

14. Placas Raspberry Pi
Modelo Raspberry Pi
Zero
• 1GHz processador
• 512MB RAM
• Mini HDMI
• Micro-USB Power
• 40 GPIOs
13

15. Placas Raspberry Pi
Modelo Raspberry Pi 3
•1.2GHz Processador
•802.11n Wireless LAN
•Bluetooth 4.1
14

16. Linguagens de programação
15

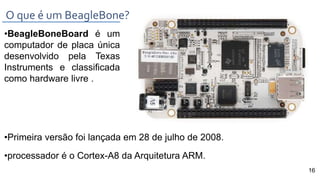

17. •BeagleBoneBoard é um
computador de placa única
desenvolvido pela Texas
Instruments e classificada
como hardware livre .
•Primeira versão foi lançada em 28 de julho de 2008.
•processador é o Cortex-A8 da Arquitetura ARM.
O que é um BeagleBone?
16

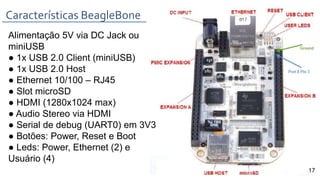

18. Alimentação 5V via DC Jack ou
miniUSB
● 1x USB 2.0 Client (miniUSB)
● 1x USB 2.0 Host
● Ethernet 10/100 – RJ45
● Slot microSD
● HDMI (1280x1024 max)
● Audio Stereo via HDMI
● Serial de debug (UART0) em 3V3
● Botões: Power, Reset e Boot
● Leds: Power, Ethernet (2) e
Usuário (4)
Características BeagleBone
17

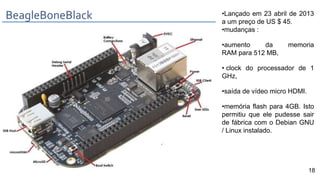

19. •Lançado em 23 abril de 2013
a um preço de US $ 45.
•mudanças :
•aumento da memoria
RAM para 512 MB,
• clock do processador de 1
GHz,
•saída de vídeo micro HDMI.
•memória flash para 4GB. Isto
permitiu que ele pudesse sair
de fábrica com o Debian GNU
/ Linux instalado.
BeagleBoneBlack
18

20. BeagleBoneGreen
19
•Lançado em 19 de junho de
2015.
•Clone da BeagleBone Black. Foi
aproveitado todos os
componentes do BBB (mais
resistente e estável para ser um
produto industrial)
novos recursos foram:
•adição de conectores Groove,
para garantir compatibilidade com
dispositivos da SeedStudio;
•conectores Jack e HDMI foram
removidos;
•alimentação mini USB foi trocada
por uma micro USB.

21. 20

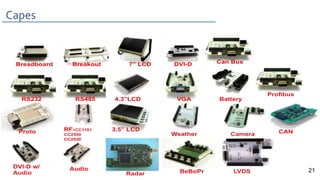

22. Capes
21

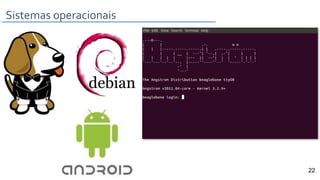

23. Sistemas operacionais
22

24. Comparação entre as placas
Nome Arduino Raspberry Pi BeagleBone
Modelo Arduino Uno Modelo 3 B+ Green
Preço R$29,80 R$183,99 R$299,90
Tamanho (cm) 7,49x5,33 8,48x5,58 8,6x5,33
Processador ATMega 328 1.2 GHz 64-bit quad-core ARMv8 CPU AM335X 1GHz ARM
Cortex-A8
RAM 2KB 1 GB 512MB
Portas Digitais 14 40 65
Portas Analógicas 6 (10-bit) N/A 7 (12-bit)
DEV IDE Arduino IDE Raspian, Android, Windows, Ubuntu Debian, Android,
Ubuntu
Saída de vídeo N/A HDMI N/A
23

25. Conclusão
• Ótimo para
iniciantes.
• Preço acessível.
• Vasta bibliografia e
projetos na internet
• Computador
pequeno.
• Interface gráfica
amigável.
• Documentação na
internet.
• Mais poderoso das
três plataformas.
• Possui pinos
digitais e
analógicos.
24

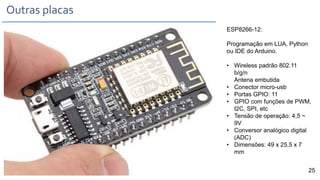

26. Outras placas
ESP8266-12:
Programação em LUA, Python
ou IDE do Arduino.
• Wireless padrão 802.11
b/g/n
Antena embutida
• Conector micro-usb
• Portas GPIO: 11
• GPIO com funções de PWM,
I2C, SPI, etc
• Tensão de operação: 4,5 ~
9V
• Conversor analógico digital
(ADC)
• Dimensões: 49 x 25,5 x 7
mm
25

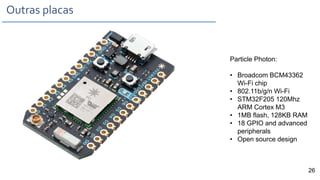

27. Outras placas
Particle Photon:
• Broadcom BCM43362
Wi-Fi chip
• 802.11b/g/n Wi-Fi
• STM32F205 120Mhz
ARM Cortex M3
• 1MB flash, 128KB RAM
• 18 GPIO and advanced
peripherals
• Open source design
26

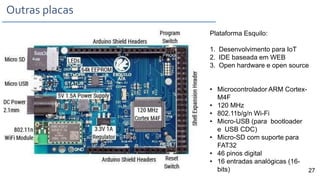

28. Outras placas
27
Plataforma Esquilo:
1. Desenvolvimento para IoT
2. IDE baseada em WEB
3. Open hardware e open source
• Microcontrolador ARM Cortex-
M4F
• 120 MHz
• 802.11b/g/n Wi-Fi
• Micro-USB (para bootloader
e USB CDC)
• Micro-SD com suporte para
FAT32
• 46 pinos digital
• 16 entradas analógicas (16-
bits)

29. MUITO OBRIGADO A TODOS!!
HANDS ON!!!!!
