1) Existem diferentes tipos de memória em computadores, incluindo memória primária (RAM e ROM) e secundária (discos e drives); 2) A memória RAM armazena temporariamente dados e programas enquanto o computador está ligado, enquanto a ROM contém instruções fixas de inicialização; 3) Existem diferentes formatos de módulos de memória RAM como SIMM, DIMM, SO-DIMM, que variam em tamanho e velocidade.

1. Memórias Módulo 2 – Montagem de Computadores

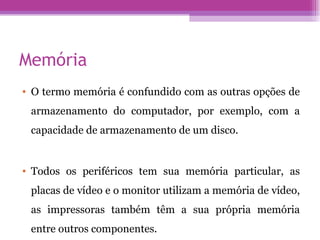

2. Memória O termo memória é confundido com as outras opções de armazenamento do computador, por exemplo, com a capacidade de armazenamento de um disco. Todos os periféricos tem sua memória particular, as placas de vídeo e o monitor utilizam a memória de vídeo, as impressoras também têm a sua própria memória entre outros componentes.

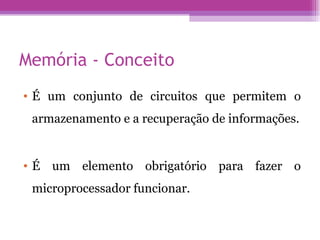

3. Memória - Conceito É um conjunto de circuitos que permitem o armazenamento e a recuperação de informações. É um elemento obrigatório para fazer o microprocessador funcionar.

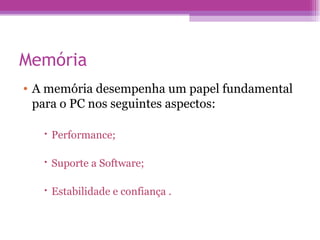

4. Memória A memória desempenha um papel fundamental para o PC nos seguintes aspectos: Performance; Suporte a Software; Estabilidade e confiança .

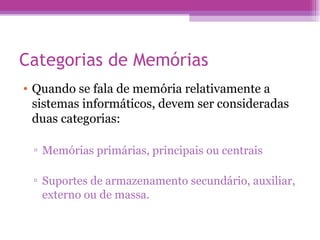

5. Categorias de Memórias Quando se fala de memória relativamente a sistemas informáticos, devem ser consideradas duas categorias: Memórias primárias, principais ou centrais Suportes de armazenamento secundário, auxiliar, externo ou de massa.

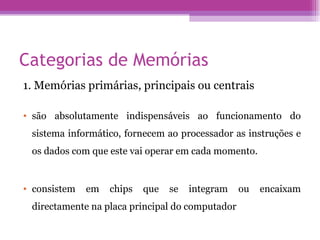

6. Categorias de Memórias 1. Memórias primárias, principais ou centrais são absolutamente indispensáveis ao funcionamento do sistema informático, fornecem ao processador as instruções e os dados com que este vai operar em cada momento. consistem em chips que se integram ou encaixam directamente na placa principal do computador

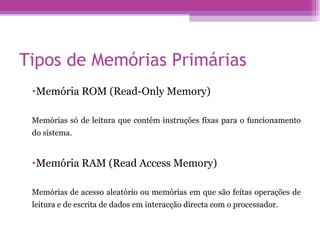

7. Tipos de Memórias Primárias Memória ROM (Read-Only Memory) Memórias só de leitura que contêm instruções fixas para o funcionamento do sistema. Memória RAM (Read Access Memory) Memórias de acesso aleatório ou memórias em que são feitas operações de leitura e de escrita de dados em interacção directa com o processador.

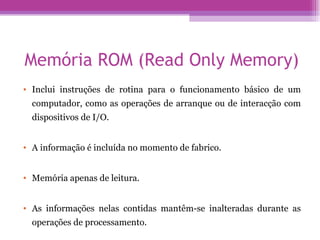

8. Memória ROM (Read Only Memory) Inclui instruções de rotina para o funcionamento básico de um computador, como as operações de arranque ou de interacção com dispositivos de I/O. A informação é incluída no momento de fabrico. Memória apenas de leitura. As informações nelas contidas mantêm-se inalteradas durante as operações de processamento.

9. Memória ROM (Read Only Memory) É a memória permanente do computador; Não pode ser alterada e já vem gravada de fábrica; Local onde está gravado o BIOS (Basic Input/Output System); É um conjunto de rotinas que operam directamente com o hardware para suportar a transferência de informações (entrada e saída) entre os elementos do sistema, como as memórias, os discos, o monitor, entre outros.

10. Memórias ROM Memórias não voláteis; Sem ela o computador não funciona; É o principal elo de ligação entre o Hardware e o Software. Guardam todas as informações mesmo quando não estiverem a receber alimentação;

11. Memória RAM (Random Access Memory) A capacidade desta memória primária avalia-se pelo número de bytes Mede-se em múltiplos de bytes: 1 byte = 8 bit 1 KB (quilobyte) = 1024 bytes 1 MB (megabyte) = 1024 KB 1 GB (gigabyte) = 1024 MB 1 TB (terabyte) = 1024 GB

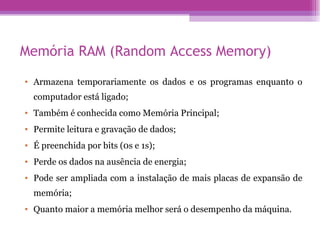

12. Memória RAM (Random Access Memory) Armazena temporariamente os dados e os programas enquanto o computador está ligado; Também é conhecida como Memória Principal; Permite leitura e gravação de dados; É preenchida por bits (0s e 1s); Perde os dados na ausência de energia; Pode ser ampliada com a instalação de mais placas de expansão de memória; Quanto maior a memória melhor será o desempenho da máquina.

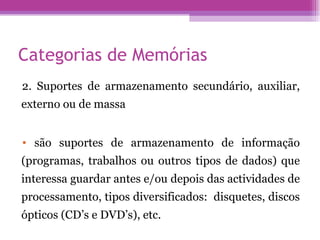

13. Categorias de Memórias 2. Suportes de armazenamento secundário, auxiliar, externo ou de massa são suportes de armazenamento de informação (programas, trabalhos ou outros tipos de dados) que interessa guardar antes e/ou depois das actividades de processamento, tipos diversificados: disquetes, discos ópticos (CD’s e DVD’s), etc.

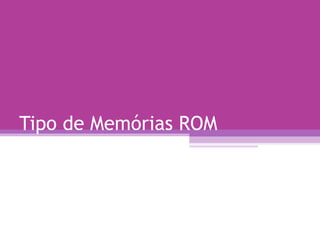

14. Tipo de Memórias ROM

15. PROM ( Programmable Read Only Memory) o conteúdo das células é gravado/programado pelo utilizador recorrendo a um programador (Programador de PROM’s). Apenas podem ser gravadas uma única vez, não podendo ser reprogramadas tendo em vista a sua reutilização.

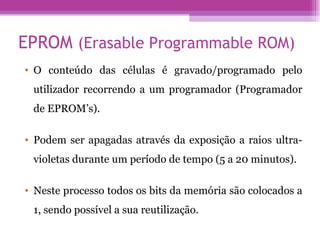

16. EPROM (Erasable Programmable ROM) O conteúdo das células é gravado/programado pelo utilizador recorrendo a um programador (Programador de EPROM’s). Podem ser apagadas através da exposição a raios ultra-violetas durante um período de tempo (5 a 20 minutos). Neste processo todos os bits da memória são colocados a 1, sendo possível a sua reutilização.

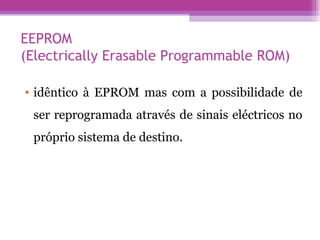

17. EEPROM (Electrically Erasable Programmable ROM) idêntico à EPROM mas com a possibilidade de ser reprogramada através de sinais eléctricos no próprio sistema de destino.

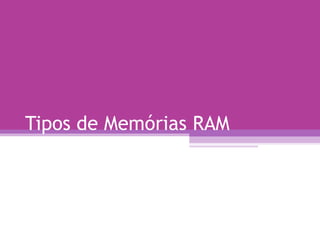

18. Tipos de Memórias RAM

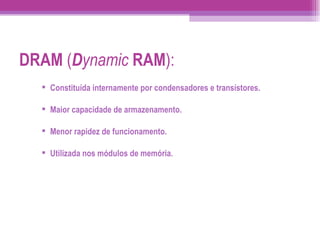

19. DRAM ( D ynamic RAM ): Constituída internamente por condensadores e transístores. Maior capacidade de armazenamento. Menor rapidez de funcionamento. Utilizada nos módulos de memória.

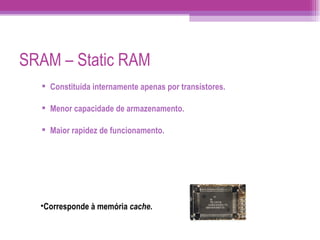

20. SRAM – Static RAM Constituída internamente apenas por transístores. Menor capacidade de armazenamento. Maior rapidez de funcionamento. Corresponde à memória cache .

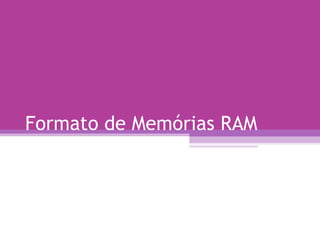

21. Formato de Memórias RAM

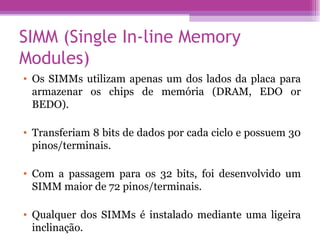

22. SIMM (Single In-line Memory Modules) Os SIMMs utilizam apenas um dos lados da placa para armazenar os chips de memória (DRAM, EDO or BEDO). Transferiam 8 bits de dados por cada ciclo e possuem 30 pinos/terminais. Com a passagem para os 32 bits, foi desenvolvido um SIMM maior de 72 pinos/terminais. Qualquer dos SIMMs é instalado mediante uma ligeira inclinação.

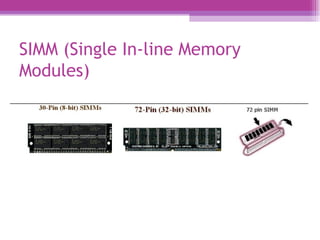

23. SIMM (Single In-line Memory Modules)

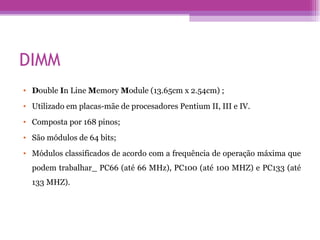

24. DIMM D ouble I n Line M emory M odule (13.65cm x 2.54cm) ; Utilizado em placas-mãe de procesadores Pentium II, III e IV. Composta por 168 pinos; São módulos de 64 bits; Módulos classificados de acordo com a frequência de operação máxima que podem trabalhar_ PC66 (até 66 MHz), PC100 (até 100 MHZ) e PC133 (até 133 MHZ).

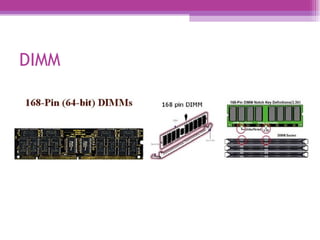

25. DIMM

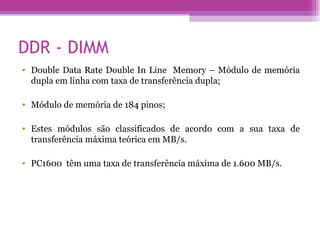

26. DDR - DIMM Double Data Rate Double In Line Memory – Módulo de memória dupla em linha com taxa de transferência dupla; Módulo de memória de 184 pinos; Estes módulos são classificados de acordo com a sua taxa de transferência máxima teórica em MB/s. PC1600 têm uma taxa de transferência máxima de 1.600 MB/s.

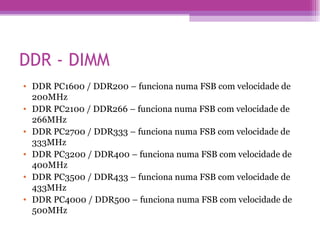

27. DDR - DIMM DDR PC1600 / DDR200 – funciona numa FSB com velocidade de 200MHz DDR PC2100 / DDR266 – funciona numa FSB com velocidade de 266MHz DDR PC2700 / DDR333 – funciona numa FSB com velocidade de 333MHz DDR PC3200 / DDR400 – funciona numa FSB com velocidade de 400MHz DDR PC3500 / DDR433 – funciona numa FSB com velocidade de 433MHz DDR PC4000 / DDR500 – funciona numa FSB com velocidade de 500MHz

28. DDR

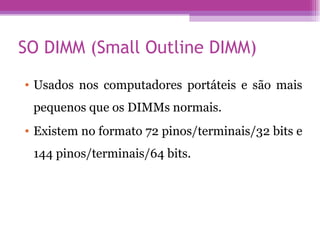

29. SO DIMM (Small Outline DIMM) Usados nos computadores portáteis e são mais pequenos que os DIMMs normais. Existem no formato 72 pinos/terminais/32 bits e 144 pinos/terminais/64 bits.

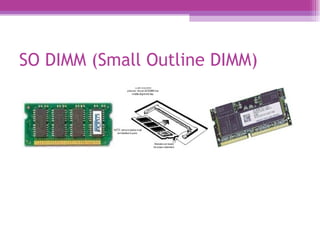

30. SO DIMM (Small Outline DIMM)

31. DDR2 DDR2 é uma evolução da tão utilizada memória DDR; Módulo de memória com 240 pinos; Trabalham a frequência de 400, 533, 667 e 800 MHZ.

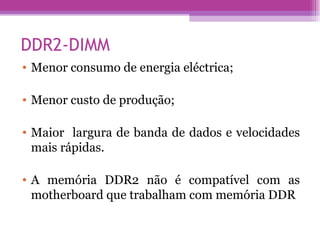

32. DDR2-DIMM Menor consumo de energia eléctrica; Menor custo de produção; Maior largura de banda de dados e velocidades mais rápidas. A memória DDR2 não é compatível com as motherboard que trabalham com memória DDR

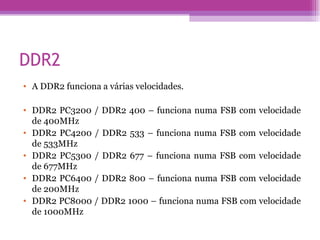

33. DDR2 A DDR2 funciona a várias velocidades. DDR2 PC3200 / DDR2 400 – funciona numa FSB com velocidade de 400MHz DDR2 PC4200 / DDR2 533 – funciona numa FSB com velocidade de 533MHz DDR2 PC5300 / DDR2 677 – funciona numa FSB com velocidade de 677MHz DDR2 PC6400 / DDR2 800 – funciona numa FSB com velocidade de 200MHz DDR2 PC8000 / DDR2 1000 – funciona numa FSB com velocidade de 1000MHz

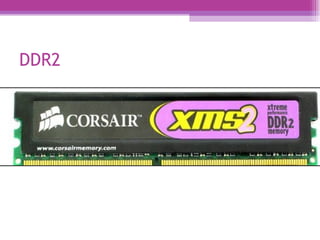

34. DDR2

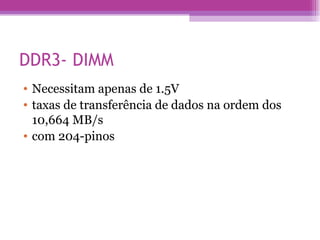

35. DDR3- DIMM Necessitam apenas de 1.5V taxas de transferência de dados na ordem dos 10,664 MB/s com 204-pinos

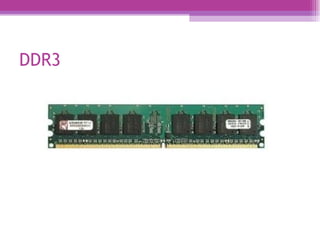

36. DDR3

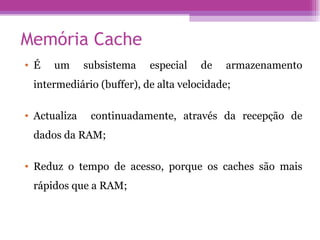

37. Memória Cache É um subsistema especial de armazenamento intermediário (buffer), de alta velocidade; Actualiza continuadamente, através da recepção de dados da RAM; Reduz o tempo de acesso, porque os caches são mais rápidos que a RAM;

38. Memória Cache - Função O processador é muito mais rápido do que a memória RAM. Isso faz com que fique subutilizado quando envia muitos dados. Durante grande parte do tempo não processa nada, só espera que a memória fique pronta para enviar novamente os dados. Para fazer com que o processador não fique subutilizado quando envia muitos dados para a RAM, foi colocada uma memória mais rápida, chamada de CACHE, do tipo SRAM (Static Random Access Memory). O dados são lidos da memória RAM e copiados para a memória Cache. Estando esses dados na Cache, o processador acede mais rapidamente a eles quando necessita.

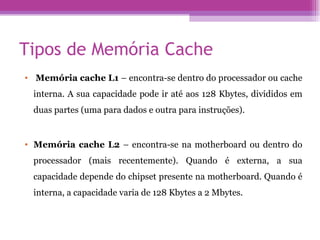

39. Tipos de Memória Cache Memória cache L1 – encontra-se dentro do processador ou cache interna. A sua capacidade pode ir até aos 128 Kbytes, divididos em duas partes (uma para dados e outra para instruções). Memória cache L2 – encontra-se na motherboard ou dentro do processador (mais recentemente). Quando é externa, a sua capacidade depende do chipset presente na motherboard. Quando é interna, a capacidade varia de 128 Kbytes a 2 Mbytes.
