Memórias Digitais
MEMÓRIA RAM E MEMÓRIA ROM
Alunos: Sérgio, João Paulo, Augusto

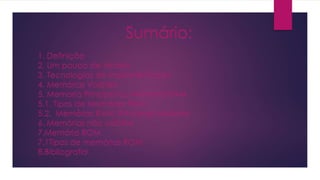

Sumário:
1. Definição
2. Um pouco de história
3. Tecnologias de implementação
4. Memórias Voláteis
5. Memoria Principal ou Memoria RAM
5.1. Tipos de Memórias RAM
5.2. Memórias RAM: Principais Modelos
6. Memórias não voláteis
7.Memória ROM
7.1Tipos de memórias ROM
8.Bibliografia

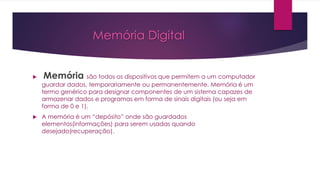

Memória Digital
 Memória são todos os dispositivos que permitem a um computador
guardar dados, temporariamente ou permanentemente. Memória é um
termo genérico para designar componentes de um sistema capazes de
armazenar dados e programas em forma de sinais digitais (ou seja em
forma de 0 e 1).
 A memória é um “depósito” onde são guardados
elementos(informações) para serem usadas quando
desejado(recuperação).
Memórias digitais1

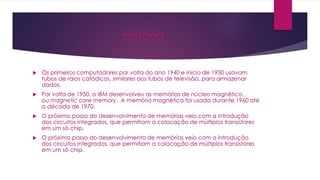

História
 Os primeiros computadores por volta do ano 1940 e início de 1950 usavam
tubos de raios catódicos, similares aos tubos de televisão, para armazenar
dados.
 Por volta de 1950, a IBM desenvolveu as memórias de núcleo magnético,
ou magnetic core memory. A memória magnética foi usada durante 1960 até
a década de 1970.
 O próximo passo do desenvolvimento de memórias veio com a introdução
dos circuitos integrados, que permitiam a colocação de múltiplos transístores
em um só chip.
 O próximo passo do desenvolvimento de memórias veio com a introdução
dos circuitos integrados, que permitiam a colocação de múltiplos transístores
em um só chip.

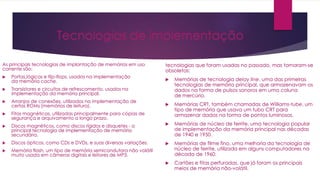

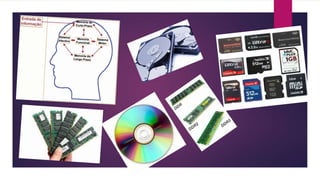

Tecnologias de implementação
As principais tecnologias de implantação de memórias em uso
corrente são:
 Portas lógicas e flip-flops, usados na implementação
da memória cache.
 Transistores e circuitos de refrescamento, usados na
implementação da memória principal.
 Arranjos de conexões, utilizados na implementação de
certas ROMs (memórias de leitura).
 Fitas magnéticas, utilizadas principalmente para cópias de
segurança e arquivamento a longo prazo.
 Discos magnéticos, como discos rígidos e disquetes - a
principal tecnologia de implementação de memória
secundária.
 Discos ópticos, como CDs e DVDs, e suas diversas variações.
 Memória flash, um tipo de memória semicondutora não volátil
muito usada em câmeras digitais e leitores de MP3.
tecnologias que foram usadas no passado, mas tornaram-se
obsoletas:
 Memórias de tecnologia delay line, uma das primeiras
tecnologias de memória principal, que armazenavam os
dados na forma de pulsos sonoros em uma coluna
de mercúrio.
 Memórias CRT, também chamadas de Williams-tube, um
tipo de memória que usava um tubo CRT para
armazenar dados na forma de pontos luminosos.
 Memórias de núcleo de ferrite, uma tecnologia popular
de implementação da memória principal nas décadas
de 1940 e 1950.
 Memórias de filme fino, uma melhoria da tecnologia de
núcleo de ferrite, utilizada em alguns computadores na
década de 1960.
 Cartões e fitas perfuradas, que já foram os principais
meios de memória não-volátil.

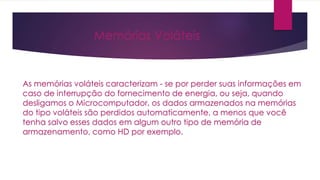

Memórias Voláteis
As memórias voláteis caracterizam - se por perder suas informações em
caso de interrupção do fornecimento de energia, ou seja, quando
desligamos o Microcomputador, os dados armazenados na memórias
do tipo voláteis são perdidos automaticamente, a menos que você
tenha salvo esses dados em algum outro tipo de memória de
armazenamento, como HD por exemplo.

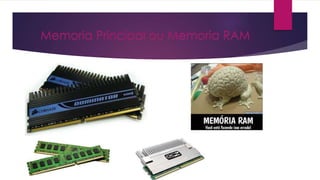

Memoria Principal ou Memoria RAM

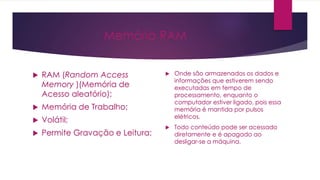

Memória RAM
 RAM (Random Access
Memory )(Memória de
Acesso aleatório);
 Memória de Trabalho;
 Volátil;
 Permite Gravação e Leitura;
 Onde são armazenados os dados e
informações que estiverem sendo
executadas em tempo de
processamento, enquanto o
computador estiver ligado, pois essa
memória é mantida por pulsos
elétricos.
 Todo conteúdo pode ser acessado
diretamente e é apagado ao
desligar-se a máquina.

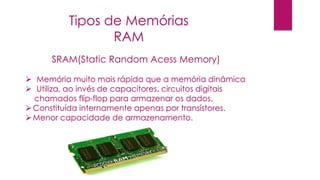

SRAM(Static Random Acess Memory)
 Memória muito mais rápida que a memória dinâmica
 Utiliza, ao invés de capacitores, circuitos digitais
chamados flip-flop para armazenar os dados.
Constituída internamente apenas por transístores.
Menor capacidade de armazenamento.
Tipos de Memórias
RAM

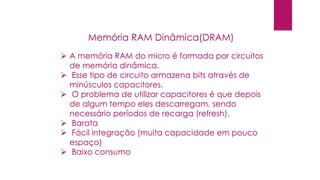

 A memória RAM do micro é formada por circuitos
de memória dinâmica.
 Esse tipo de circuito armazena bits através de
minúsculos capacitores.
 O problema de utilizar capacitores é que depois
de algum tempo eles descarregam, sendo
necessário períodos de recarga (refresh).
 Barata
 Fácil integração (muita capacidade em pouco
espaço)
 Baixo consumo
Memória RAM Dinâmica(DRAM)

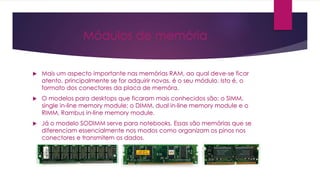

Módulos de memória
 Mais um aspecto importante nas memórias RAM, ao qual deve-se ficar
atento, principalmente se for adquirir novas, é o seu módulo. Isto é, o
formato dos conectores da placa de memóra.
 O modelos para desktops que ficaram mais conhecidos são: o SIMM,
single in-line memory module; o DIMM, dual in-line memory module e o
RIMM, Rambus in-line memory module.
 Já o modelo SODIMM serve para notebooks. Essas são memórias que se
diferenciam essencialmente nos modos como organizam os pinos nos
conectores e transmitem os dados.

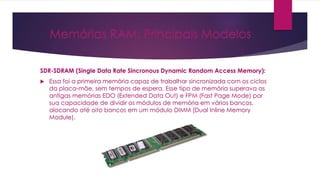

Memórias RAM: Principais Modelos
SDR-SDRAM (Single Data Rate Sincronous Dynamic Random Access Memory):
 Essa foi a primeira memória capaz de trabalhar sincronizada com os ciclos
da placa-mãe, sem tempos de espera. Esse tipo de memória superava as
antigas memórias EDO (Extended Data Out) e FPM (Fast Page Mode) por
sua capacidade de dividir os módulos de memória em vários bancos,
alocando até oito bancos em um módulo DIMM (Dual Inline Memory
Module).

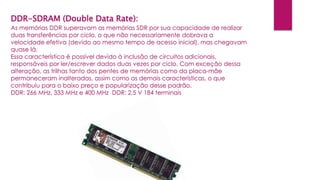

DDR-SDRAM (Double Data Rate):
As memórias DDR superavam as memórias SDR por sua capacidade de realizar
duas transferências por ciclo, o que não necessariamente dobrava a
velocidade efetiva (devido ao mesmo tempo de acesso inicial), mas chegavam
quase lá.
Essa característica é possível devido à inclusão de circuitos adicionais,
responsáveis por ler/escrever dados duas vezes por ciclo. Com exceção dessa
alteração, as trilhas tanto dos pentes de memórias como da placa-mãe
permaneceram inalteradas, assim como as demais características, o que
contribuiu para o baixo preço e popularização desse padrão.
DDR: 266 MHz, 333 MHz e 400 MHz DDR: 2,5 V 184 terminais
DDR2:
A taxa de transferência por ciclo de clock dobrou novamente, e as
memórias DDR2 são capazes de realizar quatro transferências por ciclo
mas mantendo praticamente o mesmo tempo de acesso inicial, os
módulos DDR2 são capazes de rodar os sistemas operacionais modernos
sem gargalos e com bastante fluidez. Elas também são
consideradas SDRAM, assim como os modelos subsequentes, então se
tornou comum chamar as memórias apenas como "DDR2" ou "DDR3".
533 MHz, 677 MHz e 800 MHz voltagem: 1,8 V 240 terminais
DDR3:
Como acontece com os processadores, aumentar a clock base aumentava
exponencialmente o consumo de energia e geração de calor, então a
solução mais efetiva foi dobrar de novo a quantidade de transferências por
ciclo. Se o tempo de acesso continuasse o mesmo, as memórias DDR3 não
ofereceriam grandes vantagens em relação às DDR2, mas esses novos
módulos trouxeram também um sistema de calibração de sinal, o que diminui
a latência sem comprometer o desempenho. A união de uma velocidade de
transferência maior e um tempo de acesso menor ainda supre tanto o
mercado de computadores domésticos quanto os de alto desempenho nos
dias de hoje.
1066MHz (2x533) ou 1333MHz (2x667) Voltagem:1,5V

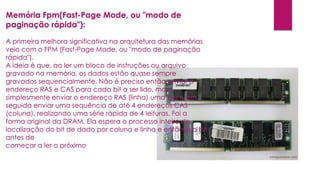

Memória Fpm(Fast-Page Mode, ou "modo de
paginação rápida"):
A primeira melhora significativa na arquitetura das memórias
veio com o FPM (Fast-Page Mode, ou "modo de paginação
rápida").
A ideia é que, ao ler um bloco de instruções ou arquivo
gravado na memória, os dados estão quase sempre
gravados sequencialmente. Não é preciso então enviar o
endereço RAS e CAS para cada bit a ser lido, mas
simplesmente enviar o endereço RAS (linha) uma vez e em
seguida enviar uma sequência de até 4 endereços CAS
(coluna), realizando uma série rápida de 4 leituras. Foi a
forma original da DRAM. Ela espera o processo inteiro de
localização do bit de dado por coluna e linha e então lê o bit
antes de
começar a ler o próximo

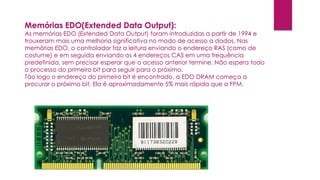

Memórias EDO(Extended Data Output):
As memórias EDO (Extended Data Output) foram introduzidas a partir de 1994 e
trouxeram mais uma melhoria significativa no modo de acesso a dados. Nas
memórias EDO, o controlador faz a leitura enviando o endereço RAS (como de
costume) e em seguida enviando os 4 endereços CAS em uma frequência
predefinida, sem precisar esperar que o acesso anterior termine. Não espera todo
o processo do primeiro bit para seguir para o próximo.
Tão logo o endereço do primeiro bit é encontrado, a EDO DRAM começa a
procurar o próximo bit. Ela é aproximadamente 5% mais rápida que a FPM.

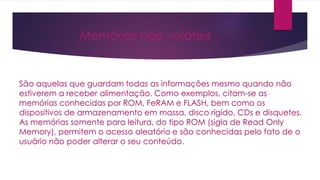

Memórias não voláteis
São aquelas que guardam todas as informações mesmo quando não
estiverem a receber alimentação. Como exemplos, citam-se as
memórias conhecidas por ROM, FeRAM e FLASH, bem como os
dispositivos de armazenamento em massa, disco rígido, CDs e disquetes.
As memórias somente para leitura, do tipo ROM (sigla de Read Only
Memory), permitem o acesso aleatório e são conhecidas pelo fato de o
usuário não poder alterar o seu conteúdo.
Memória ROM

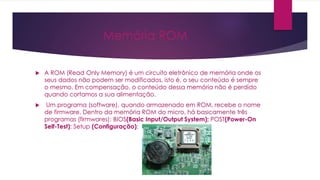

Memória ROM
 A ROM (Read Only Memory) é um circuito eletrônico de memória onde os
seus dados não podem ser modificados, isto é, o seu conteúdo é sempre
o mesmo. Em compensação, o conteúdo dessa memória não é perdido
quando cortamos a sua alimentação.
 Um programa (software), quando armazenado em ROM, recebe o nome
de firmware. Dentro da memória ROM do micro, há basicamente três
programas (firmwares): BIOS(Basic Input/Output System); POST(Power-On
Self-Test); Setup (Configuração);

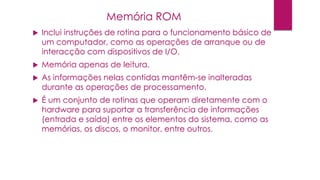

 Inclui instruções de rotina para o funcionamento básico de
um computador, como as operações de arranque ou de
interacção com dispositivos de I/O.
 Memória apenas de leitura.
 As informações nelas contidas mantêm-se inalteradas
durante as operações de processamento.
 É um conjunto de rotinas que operam diretamente com o
hardware para suportar a transferência de informações
(entrada e saída) entre os elementos do sistema, como as
memórias, os discos, o monitor, entre outros.

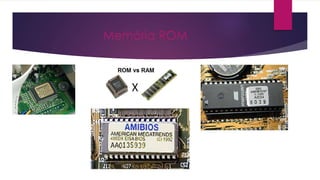

Memória ROM

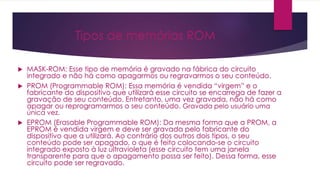

Tipos de memórias ROM
 MASK-ROM: Esse tipo de memória é gravado na fábrica do circuito
integrado e não há como apagarmos ou regravarmos o seu conteúdo.
 PROM (Programmable ROM): Essa memória é vendida “virgem” e o
fabricante do dispositivo que utilizará esse circuito se encarrega de fazer a
gravação de seu conteúdo. Entretanto, uma vez gravada, não há como
apagar ou reprogramarmos o seu conteúdo. Gravada pelo usuário uma
única vez.
 EPROM (Erasable Programmable ROM): Da mesma forma que a PROM, a
EPROM é vendida virgem e deve ser gravada pelo fabricante do
dispositivo que a utilizará. Ao contrário dos outros dois tipos, o seu
conteúdo pode ser apagado, o que é feito colocando-se o circuito
integrado exposto à luz ultravioleta (esse circuito tem uma janela
transparente para que o apagamento possa ser feito). Dessa forma, esse
circuito pode ser regravado.

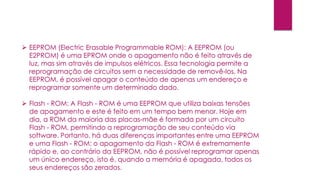

 EEPROM (Electric Erasable Programmable ROM): A EEPROM (ou
E2PROM) é uma EPROM onde o apagamento não é feito através de
luz, mas sim através de impulsos elétricos. Essa tecnologia permite a
reprogramação de circuitos sem a necessidade de removê-los. Na
EEPROM, é possível apagar o conteúdo de apenas um endereço e
reprogramar somente um determinado dado.
 Flash - ROM: A Flash - ROM é uma EEPROM que utiliza baixas tensões
de apagamento e este é feito em um tempo bem menor. Hoje em
dia, a ROM da maioria das placas-mãe é formada por um circuito
Flash - ROM, permitindo a reprogramação de seu conteúdo via
software. Portanto, há duas diferenças importantes entre uma EEPROM
e uma Flash - ROM: o apagamento da Flash - ROM é extremamente
rápido e, ao contrário da EEPROM, não é possível reprogramar apenas
um único endereço, isto é, quando a memória é apagada, todos os
seus endereços são zerados.
http://www.reocities.com/researchtriangle/4480/academic/academic-
files/memorias.html
http://www.infowester.com/memoria.php
http://www.ebah.com.br/content/ABAAAAkeIAH/memorias
http://canaltech.com.br/o-que-e/memoria/Fique-por-dentro-de-todos-os-
modelos-de-memoria-RAM/
http://www.hardware.com.br/guias/memoria-ram/fpm.html
http://tecnologia.hsw.uol.com.br/memoria-ram4.htm
Proença, Alberto José. (1999) Arquitectura de Computadores: Notas de
Estudo. [1]
SICA, Carlos. "Sistemas Automáticos com Microcontroladores 8031/8051",
Editora Novatec, 2006.
VELLOSO, Fernando de Castro. Informática: conceitos básicos. 8ed. Rio de
Janeiro:Elsevier,2011.
Bibliografia

Mais conteúdo relacionado

Mais procurados

Tipos de memórias
Tipos de memóriasTipos de memórias
Tipos de memórias
Taniabastos15

ApresentaçãO Tipos De Memorias
ApresentaçãO  Tipos De MemoriasApresentaçãO  Tipos De Memorias
ApresentaçãO Tipos De Memorias
ecompo

Memórias
MemóriasMemórias
Memórias
Jailson Silva

MemóRias
MemóRiasMemóRias
MemóRias
Nelson Sousa

Trabalho sobre as memórias ram
Trabalho sobre as memórias ramTrabalho sobre as memórias ram
Trabalho sobre as memórias ram
jfranca1984

Apresentação Aula Memoria
Apresentação Aula MemoriaApresentação Aula Memoria
Apresentação Aula Memoria
CENTEC

Trabalho sobre Memoria RAM
Trabalho sobre Memoria RAMTrabalho sobre Memoria RAM
Trabalho sobre Memoria RAM
Mauricio Amvs

Trab Memorias Ram
Trab Memorias RamTrab Memorias Ram
Trab Memorias Ram
joaquimsousaferreira

Memória ROM-RAM de um computador
Memória ROM-RAM de um computadorMemória ROM-RAM de um computador
Memória ROM-RAM de um computador
guest63927f

A evolução das memórias ram
A evolução das memórias ramA evolução das memórias ram
A evolução das memórias ram
Jônatas Lemuel Zottis

Memoria primária
Memoria primáriaMemoria primária
Memoria primária
Carlos Pereira

As memórias
As memóriasAs memórias
As memórias
dgtavares

Memorias Ram
Memorias RamMemorias Ram
Memorias Ram
César Duarte

Arquitetura de computadores – memórias
Arquitetura de computadores – memóriasArquitetura de computadores – memórias
Arquitetura de computadores – memórias
Elaine Cecília Gatto

Memória RAM
Memória RAMMemória RAM
Memória RAM
Roney Sousa

Memória ram
Memória ramMemória ram
Memória ram
Inacia Lucia Medeiros

RAM
RAMRAM
Memórias
MemóriasMemórias
Memórias
André Lopes

Aula 04 memórias - pt. i
Aula 04  memórias - pt. iAula 04  memórias - pt. i
Aula 04 memórias - pt. i
Alexandra Porcellis


Mais procurados (19)

Tipos de memórias
Tipos de memóriasTipos de memórias
Tipos de memórias

ApresentaçãO Tipos De Memorias
ApresentaçãO  Tipos De MemoriasApresentaçãO  Tipos De Memorias
ApresentaçãO Tipos De Memorias

Memórias
MemóriasMemórias
Memórias

MemóRias
MemóRiasMemóRias
MemóRias

Trabalho sobre as memórias ram
Trabalho sobre as memórias ramTrabalho sobre as memórias ram
Trabalho sobre as memórias ram

Apresentação Aula Memoria
Apresentação Aula MemoriaApresentação Aula Memoria
Apresentação Aula Memoria

Trabalho sobre Memoria RAM
Trabalho sobre Memoria RAMTrabalho sobre Memoria RAM
Trabalho sobre Memoria RAM

Trab Memorias Ram
Trab Memorias RamTrab Memorias Ram
Trab Memorias Ram

Memória ROM-RAM de um computador
Memória ROM-RAM de um computadorMemória ROM-RAM de um computador
Memória ROM-RAM de um computador

A evolução das memórias ram
A evolução das memórias ramA evolução das memórias ram
A evolução das memórias ram

Memoria primária
Memoria primáriaMemoria primária
Memoria primária

As memórias
As memóriasAs memórias
As memórias

Memorias Ram
Memorias RamMemorias Ram
Memorias Ram

Arquitetura de computadores – memórias
Arquitetura de computadores – memóriasArquitetura de computadores – memórias
Arquitetura de computadores – memórias

Memória RAM
Memória RAMMemória RAM
Memória RAM

Memória ram
Memória ramMemória ram
Memória ram

RAM
RAMRAM
RAM

Memórias
MemóriasMemórias
Memórias

Aula 04 memórias - pt. i
Aula 04  memórias - pt. iAula 04  memórias - pt. i
Aula 04 memórias - pt. i


Destaque

TIC - Conceitos Básicos
TIC - Conceitos BásicosTIC - Conceitos Básicos
TIC - Conceitos Básicos
Antonio Semedo

As memórias
As memóriasAs memórias
As memórias
cabaldreams

Sockets y conectores Through Hole y SMT
Sockets y conectores Through Hole y SMTSockets y conectores Through Hole y SMT
Sockets y conectores Through Hole y SMT
Erika Sarria Navarro

Arquitectura de memória
Arquitectura de memóriaArquitectura de memória
Arquitectura de memória
Sandro Lopes

Trabalho sic memória ram
Trabalho sic   memória ramTrabalho sic   memória ram
Trabalho sic memória ram
Bernardo Bastos

Revista gdh 04
Revista gdh 04Revista gdh 04
Revista gdh 04
Rubens Peres Ribeiro

Memórias Ram
Memórias RamMemórias Ram
Memórias Ram
Elaine Cecília Gatto

HistóRia Da Arquitetura Arm Novo
HistóRia Da Arquitetura Arm NovoHistóRia Da Arquitetura Arm Novo
HistóRia Da Arquitetura Arm Novo
Luis Fernando Marques

Slide placa mãe
Slide placa mãeSlide placa mãe
Slide placa mãe
Juninho Martuscelli

Introdução à Informática - Módulo 4 - Memórias e Dispositivos de Armazenamento
Introdução à Informática - Módulo 4 - Memórias e Dispositivos de ArmazenamentoIntrodução à Informática - Módulo 4 - Memórias e Dispositivos de Armazenamento
Introdução à Informática - Módulo 4 - Memórias e Dispositivos de Armazenamento
Ministério Público da Paraíba

Barramentos
Barramentos Barramentos
Barramentos
Bruna Ribeiro Vieira

Memórias secundárias
Memórias secundáriasMemórias secundárias
Memórias secundárias
CarloxEnrike


Destaque (12)

TIC - Conceitos Básicos
TIC - Conceitos BásicosTIC - Conceitos Básicos
TIC - Conceitos Básicos

As memórias
As memóriasAs memórias
As memórias

Sockets y conectores Through Hole y SMT
Sockets y conectores Through Hole y SMTSockets y conectores Through Hole y SMT
Sockets y conectores Through Hole y SMT

Arquitectura de memória
Arquitectura de memóriaArquitectura de memória
Arquitectura de memória

Trabalho sic memória ram
Trabalho sic   memória ramTrabalho sic   memória ram
Trabalho sic memória ram

Revista gdh 04
Revista gdh 04Revista gdh 04
Revista gdh 04

Memórias Ram
Memórias RamMemórias Ram
Memórias Ram

HistóRia Da Arquitetura Arm Novo
HistóRia Da Arquitetura Arm NovoHistóRia Da Arquitetura Arm Novo
HistóRia Da Arquitetura Arm Novo

Slide placa mãe
Slide placa mãeSlide placa mãe
Slide placa mãe

Introdução à Informática - Módulo 4 - Memórias e Dispositivos de Armazenamento
Introdução à Informática - Módulo 4 - Memórias e Dispositivos de ArmazenamentoIntrodução à Informática - Módulo 4 - Memórias e Dispositivos de Armazenamento
Introdução à Informática - Módulo 4 - Memórias e Dispositivos de Armazenamento

Barramentos
Barramentos Barramentos
Barramentos

Memórias secundárias
Memórias secundáriasMemórias secundárias
Memórias secundárias


Semelhante a Memórias digitais1

Artigo memórias
Artigo memóriasArtigo memórias
Artigo memórias
Claudio Martins

Pesquisa sobre tipos de memorias
Pesquisa sobre tipos de memoriasPesquisa sobre tipos de memorias
Pesquisa sobre tipos de memorias
Otaviano Viana

5 memória
5 memória5 memória
5 memória
Sandra Minhós

05 hardwere (memórias)
05   hardwere (memórias)05   hardwere (memórias)
05 hardwere (memórias)
Elizeu Ferro

Aula07 - Arquitetura e Manutenção de Computadores
Aula07 - Arquitetura e Manutenção de ComputadoresAula07 - Arquitetura e Manutenção de Computadores
Aula07 - Arquitetura e Manutenção de Computadores
Jorge Ávila Miranda

3° unidade (Memórias)
3° unidade (Memórias)3° unidade (Memórias)
3° unidade (Memórias)
André Lopes

Memórias 1A REDES
Memórias 1A REDESMemórias 1A REDES
Memórias 1A REDES
Mateus Cardoso

Aula 2
Aula 2Aula 2
Memórias 1A REDES
Memórias 1A REDESMemórias 1A REDES
Memórias 1A REDES
Mateus Cardoso

Dispositivos de memória
Dispositivos de memóriaDispositivos de memória
Dispositivos de memória
Tiago

Fundamento Hardware - Aula 002
Fundamento Hardware - Aula 002Fundamento Hardware - Aula 002
Fundamento Hardware - Aula 002
Cláudio Amaral

S.m. arq com
S.m. arq comS.m. arq com
S.m. arq com
dsde

S.M. Arq Com
S.M. Arq ComS.M. Arq Com
S.M. Arq Com
dsde

Memorias rom ram
Memorias rom  ramMemorias rom  ram
Memorias rom ram
RafaelKND

Memórias
MemóriasMemórias
Memórias
Pedro Henrique

Sistemas operacionais 14
Sistemas operacionais 14Sistemas operacionais 14
Sistemas operacionais 14
Anderson Henrique

Arquitetura de Computadores: Memórias
Arquitetura de Computadores: MemóriasArquitetura de Computadores: Memórias
Arquitetura de Computadores: Memórias
Alex Camargo

Unidade 2.1.6 Main Memory
Unidade 2.1.6   Main MemoryUnidade 2.1.6   Main Memory
Unidade 2.1.6 Main Memory
guest18dcd9

MemóRia Sds
MemóRia SdsMemóRia Sds
MemóRia Sds
Pedui

Cap i2intro3
Cap i2intro3Cap i2intro3
Cap i2intro3
pedrofrancisco10


Semelhante a Memórias digitais1 (20)

Artigo memórias
Artigo memóriasArtigo memórias
Artigo memórias

Pesquisa sobre tipos de memorias
Pesquisa sobre tipos de memoriasPesquisa sobre tipos de memorias
Pesquisa sobre tipos de memorias

5 memória
5 memória5 memória
5 memória

05 hardwere (memórias)
05   hardwere (memórias)05   hardwere (memórias)
05 hardwere (memórias)

Aula07 - Arquitetura e Manutenção de Computadores
Aula07 - Arquitetura e Manutenção de ComputadoresAula07 - Arquitetura e Manutenção de Computadores
Aula07 - Arquitetura e Manutenção de Computadores

3° unidade (Memórias)
3° unidade (Memórias)3° unidade (Memórias)
3° unidade (Memórias)

Memórias 1A REDES
Memórias 1A REDESMemórias 1A REDES
Memórias 1A REDES

Aula 2
Aula 2Aula 2
Aula 2

Memórias 1A REDES
Memórias 1A REDESMemórias 1A REDES
Memórias 1A REDES

Dispositivos de memória
Dispositivos de memóriaDispositivos de memória
Dispositivos de memória

Fundamento Hardware - Aula 002
Fundamento Hardware - Aula 002Fundamento Hardware - Aula 002
Fundamento Hardware - Aula 002

S.m. arq com
S.m. arq comS.m. arq com
S.m. arq com

S.M. Arq Com
S.M. Arq ComS.M. Arq Com
S.M. Arq Com

Memorias rom ram
Memorias rom  ramMemorias rom  ram
Memorias rom ram

Memórias
MemóriasMemórias
Memórias

Sistemas operacionais 14
Sistemas operacionais 14Sistemas operacionais 14
Sistemas operacionais 14

Arquitetura de Computadores: Memórias
Arquitetura de Computadores: MemóriasArquitetura de Computadores: Memórias
Arquitetura de Computadores: Memórias

Unidade 2.1.6 Main Memory
Unidade 2.1.6   Main MemoryUnidade 2.1.6   Main Memory
Unidade 2.1.6 Main Memory

MemóRia Sds
MemóRia SdsMemóRia Sds
MemóRia Sds

Cap i2intro3
Cap i2intro3Cap i2intro3
Cap i2intro3


Memórias digitais1

  • 1. Memórias Digitais MEMÓRIA RAM E MEMÓRIA ROM Alunos: Sérgio, João Paulo, Augusto
  • 2. Sumário: 1. Definição 2. Um pouco de história 3. Tecnologias de implementação 4. Memórias Voláteis 5. Memoria Principal ou Memoria RAM 5.1. Tipos de Memórias RAM 5.2. Memórias RAM: Principais Modelos 6. Memórias não voláteis 7.Memória ROM 7.1Tipos de memórias ROM 8.Bibliografia
  • 3. Memória Digital  Memória são todos os dispositivos que permitem a um computador guardar dados, temporariamente ou permanentemente. Memória é um termo genérico para designar componentes de um sistema capazes de armazenar dados e programas em forma de sinais digitais (ou seja em forma de 0 e 1).  A memória é um “depósito” onde são guardados elementos(informações) para serem usadas quando desejado(recuperação).
  • 5. História  Os primeiros computadores por volta do ano 1940 e início de 1950 usavam tubos de raios catódicos, similares aos tubos de televisão, para armazenar dados.  Por volta de 1950, a IBM desenvolveu as memórias de núcleo magnético, ou magnetic core memory. A memória magnética foi usada durante 1960 até a década de 1970.  O próximo passo do desenvolvimento de memórias veio com a introdução dos circuitos integrados, que permitiam a colocação de múltiplos transístores em um só chip.  O próximo passo do desenvolvimento de memórias veio com a introdução dos circuitos integrados, que permitiam a colocação de múltiplos transístores em um só chip.
  • 6. Tecnologias de implementação As principais tecnologias de implantação de memórias em uso corrente são:  Portas lógicas e flip-flops, usados na implementação da memória cache.  Transistores e circuitos de refrescamento, usados na implementação da memória principal.  Arranjos de conexões, utilizados na implementação de certas ROMs (memórias de leitura).  Fitas magnéticas, utilizadas principalmente para cópias de segurança e arquivamento a longo prazo.  Discos magnéticos, como discos rígidos e disquetes - a principal tecnologia de implementação de memória secundária.  Discos ópticos, como CDs e DVDs, e suas diversas variações.  Memória flash, um tipo de memória semicondutora não volátil muito usada em câmeras digitais e leitores de MP3. tecnologias que foram usadas no passado, mas tornaram-se obsoletas:  Memórias de tecnologia delay line, uma das primeiras tecnologias de memória principal, que armazenavam os dados na forma de pulsos sonoros em uma coluna de mercúrio.  Memórias CRT, também chamadas de Williams-tube, um tipo de memória que usava um tubo CRT para armazenar dados na forma de pontos luminosos.  Memórias de núcleo de ferrite, uma tecnologia popular de implementação da memória principal nas décadas de 1940 e 1950.  Memórias de filme fino, uma melhoria da tecnologia de núcleo de ferrite, utilizada em alguns computadores na década de 1960.  Cartões e fitas perfuradas, que já foram os principais meios de memória não-volátil.
  • 7. Memórias Voláteis As memórias voláteis caracterizam - se por perder suas informações em caso de interrupção do fornecimento de energia, ou seja, quando desligamos o Microcomputador, os dados armazenados na memórias do tipo voláteis são perdidos automaticamente, a menos que você tenha salvo esses dados em algum outro tipo de memória de armazenamento, como HD por exemplo.
  • 8. Memoria Principal ou Memoria RAM
  • 9. Memória RAM  RAM (Random Access Memory )(Memória de Acesso aleatório);  Memória de Trabalho;  Volátil;  Permite Gravação e Leitura;  Onde são armazenados os dados e informações que estiverem sendo executadas em tempo de processamento, enquanto o computador estiver ligado, pois essa memória é mantida por pulsos elétricos.  Todo conteúdo pode ser acessado diretamente e é apagado ao desligar-se a máquina.
  • 10. SRAM(Static Random Acess Memory)  Memória muito mais rápida que a memória dinâmica  Utiliza, ao invés de capacitores, circuitos digitais chamados flip-flop para armazenar os dados. Constituída internamente apenas por transístores. Menor capacidade de armazenamento. Tipos de Memórias RAM
  • 11.  A memória RAM do micro é formada por circuitos de memória dinâmica.  Esse tipo de circuito armazena bits através de minúsculos capacitores.  O problema de utilizar capacitores é que depois de algum tempo eles descarregam, sendo necessário períodos de recarga (refresh).  Barata  Fácil integração (muita capacidade em pouco espaço)  Baixo consumo Memória RAM Dinâmica(DRAM)
  • 12. Módulos de memória  Mais um aspecto importante nas memórias RAM, ao qual deve-se ficar atento, principalmente se for adquirir novas, é o seu módulo. Isto é, o formato dos conectores da placa de memóra.  O modelos para desktops que ficaram mais conhecidos são: o SIMM, single in-line memory module; o DIMM, dual in-line memory module e o RIMM, Rambus in-line memory module.  Já o modelo SODIMM serve para notebooks. Essas são memórias que se diferenciam essencialmente nos modos como organizam os pinos nos conectores e transmitem os dados.
  • 13. Memórias RAM: Principais Modelos SDR-SDRAM (Single Data Rate Sincronous Dynamic Random Access Memory):  Essa foi a primeira memória capaz de trabalhar sincronizada com os ciclos da placa-mãe, sem tempos de espera. Esse tipo de memória superava as antigas memórias EDO (Extended Data Out) e FPM (Fast Page Mode) por sua capacidade de dividir os módulos de memória em vários bancos, alocando até oito bancos em um módulo DIMM (Dual Inline Memory Module).
  • 14. DDR-SDRAM (Double Data Rate): As memórias DDR superavam as memórias SDR por sua capacidade de realizar duas transferências por ciclo, o que não necessariamente dobrava a velocidade efetiva (devido ao mesmo tempo de acesso inicial), mas chegavam quase lá. Essa característica é possível devido à inclusão de circuitos adicionais, responsáveis por ler/escrever dados duas vezes por ciclo. Com exceção dessa alteração, as trilhas tanto dos pentes de memórias como da placa-mãe permaneceram inalteradas, assim como as demais características, o que contribuiu para o baixo preço e popularização desse padrão. DDR: 266 MHz, 333 MHz e 400 MHz DDR: 2,5 V 184 terminais
  • 15. DDR2: A taxa de transferência por ciclo de clock dobrou novamente, e as memórias DDR2 são capazes de realizar quatro transferências por ciclo mas mantendo praticamente o mesmo tempo de acesso inicial, os módulos DDR2 são capazes de rodar os sistemas operacionais modernos sem gargalos e com bastante fluidez. Elas também são consideradas SDRAM, assim como os modelos subsequentes, então se tornou comum chamar as memórias apenas como "DDR2" ou "DDR3". 533 MHz, 677 MHz e 800 MHz voltagem: 1,8 V 240 terminais
  • 16. DDR3: Como acontece com os processadores, aumentar a clock base aumentava exponencialmente o consumo de energia e geração de calor, então a solução mais efetiva foi dobrar de novo a quantidade de transferências por ciclo. Se o tempo de acesso continuasse o mesmo, as memórias DDR3 não ofereceriam grandes vantagens em relação às DDR2, mas esses novos módulos trouxeram também um sistema de calibração de sinal, o que diminui a latência sem comprometer o desempenho. A união de uma velocidade de transferência maior e um tempo de acesso menor ainda supre tanto o mercado de computadores domésticos quanto os de alto desempenho nos dias de hoje. 1066MHz (2x533) ou 1333MHz (2x667) Voltagem:1,5V
  • 17. Memória Fpm(Fast-Page Mode, ou "modo de paginação rápida"): A primeira melhora significativa na arquitetura das memórias veio com o FPM (Fast-Page Mode, ou "modo de paginação rápida"). A ideia é que, ao ler um bloco de instruções ou arquivo gravado na memória, os dados estão quase sempre gravados sequencialmente. Não é preciso então enviar o endereço RAS e CAS para cada bit a ser lido, mas simplesmente enviar o endereço RAS (linha) uma vez e em seguida enviar uma sequência de até 4 endereços CAS (coluna), realizando uma série rápida de 4 leituras. Foi a forma original da DRAM. Ela espera o processo inteiro de localização do bit de dado por coluna e linha e então lê o bit antes de começar a ler o próximo
  • 18. Memórias EDO(Extended Data Output): As memórias EDO (Extended Data Output) foram introduzidas a partir de 1994 e trouxeram mais uma melhoria significativa no modo de acesso a dados. Nas memórias EDO, o controlador faz a leitura enviando o endereço RAS (como de costume) e em seguida enviando os 4 endereços CAS em uma frequência predefinida, sem precisar esperar que o acesso anterior termine. Não espera todo o processo do primeiro bit para seguir para o próximo. Tão logo o endereço do primeiro bit é encontrado, a EDO DRAM começa a procurar o próximo bit. Ela é aproximadamente 5% mais rápida que a FPM.
  • 19. Memórias não voláteis São aquelas que guardam todas as informações mesmo quando não estiverem a receber alimentação. Como exemplos, citam-se as memórias conhecidas por ROM, FeRAM e FLASH, bem como os dispositivos de armazenamento em massa, disco rígido, CDs e disquetes. As memórias somente para leitura, do tipo ROM (sigla de Read Only Memory), permitem o acesso aleatório e são conhecidas pelo fato de o usuário não poder alterar o seu conteúdo.
  • 21. Memória ROM  A ROM (Read Only Memory) é um circuito eletrônico de memória onde os seus dados não podem ser modificados, isto é, o seu conteúdo é sempre o mesmo. Em compensação, o conteúdo dessa memória não é perdido quando cortamos a sua alimentação.  Um programa (software), quando armazenado em ROM, recebe o nome de firmware. Dentro da memória ROM do micro, há basicamente três programas (firmwares): BIOS(Basic Input/Output System); POST(Power-On Self-Test); Setup (Configuração);
  • 22.  Inclui instruções de rotina para o funcionamento básico de um computador, como as operações de arranque ou de interacção com dispositivos de I/O.  Memória apenas de leitura.  As informações nelas contidas mantêm-se inalteradas durante as operações de processamento.  É um conjunto de rotinas que operam diretamente com o hardware para suportar a transferência de informações (entrada e saída) entre os elementos do sistema, como as memórias, os discos, o monitor, entre outros. Memória ROM
  • 23. Tipos de memórias ROM  MASK-ROM: Esse tipo de memória é gravado na fábrica do circuito integrado e não há como apagarmos ou regravarmos o seu conteúdo.  PROM (Programmable ROM): Essa memória é vendida “virgem” e o fabricante do dispositivo que utilizará esse circuito se encarrega de fazer a gravação de seu conteúdo. Entretanto, uma vez gravada, não há como apagar ou reprogramarmos o seu conteúdo. Gravada pelo usuário uma única vez.  EPROM (Erasable Programmable ROM): Da mesma forma que a PROM, a EPROM é vendida virgem e deve ser gravada pelo fabricante do dispositivo que a utilizará. Ao contrário dos outros dois tipos, o seu conteúdo pode ser apagado, o que é feito colocando-se o circuito integrado exposto à luz ultravioleta (esse circuito tem uma janela transparente para que o apagamento possa ser feito). Dessa forma, esse circuito pode ser regravado.
  • 24.  EEPROM (Electric Erasable Programmable ROM): A EEPROM (ou E2PROM) é uma EPROM onde o apagamento não é feito através de luz, mas sim através de impulsos elétricos. Essa tecnologia permite a reprogramação de circuitos sem a necessidade de removê-los. Na EEPROM, é possível apagar o conteúdo de apenas um endereço e reprogramar somente um determinado dado.  Flash - ROM: A Flash - ROM é uma EEPROM que utiliza baixas tensões de apagamento e este é feito em um tempo bem menor. Hoje em dia, a ROM da maioria das placas-mãe é formada por um circuito Flash - ROM, permitindo a reprogramação de seu conteúdo via software. Portanto, há duas diferenças importantes entre uma EEPROM e uma Flash - ROM: o apagamento da Flash - ROM é extremamente rápido e, ao contrário da EEPROM, não é possível reprogramar apenas um único endereço, isto é, quando a memória é apagada, todos os seus endereços são zerados.
  • 25. http://www.reocities.com/researchtriangle/4480/academic/academic- files/memorias.html http://www.infowester.com/memoria.php http://www.ebah.com.br/content/ABAAAAkeIAH/memorias http://canaltech.com.br/o-que-e/memoria/Fique-por-dentro-de-todos-os- modelos-de-memoria-RAM/ http://www.hardware.com.br/guias/memoria-ram/fpm.html http://tecnologia.hsw.uol.com.br/memoria-ram4.htm Proença, Alberto José. (1999) Arquitectura de Computadores: Notas de Estudo. [1] SICA, Carlos. "Sistemas Automáticos com Microcontroladores 8031/8051", Editora Novatec, 2006. VELLOSO, Fernando de Castro. Informática: conceitos básicos. 8ed. Rio de Janeiro:Elsevier,2011. Bibliografia
