O documento discute as evoluções das memórias RAM, começando pelas memórias SDRAM, DDR SDRAM, DDR1, DDR2 e DDR3. A tecnologia DDR permite transferir dados em ambas as fases do clock, dobrando a taxa de transferência em relação às memórias SDRAM. As gerações posteriores trouxeram pré-busca de mais bits, menores latências e consumo, tornando as memórias mais rápidas a cada geração apesar de operarem a frequências internas menores.

1. Grupo: Tunai PORTO DANILO MOURA JAIR silvaMEMÓRIAS DDR SDRAM

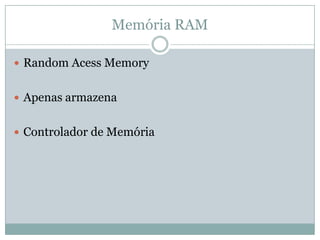

2. Memória RAMRandomAcess MemoryApenas armazenaControlador de Memória

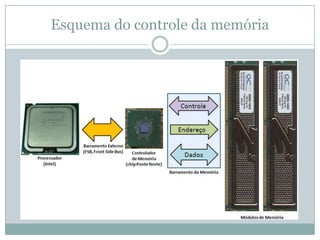

3. Esquema do controle da memória

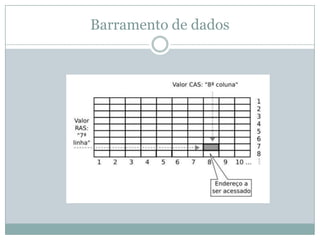

4. Barramento de dados

5. Primórdios

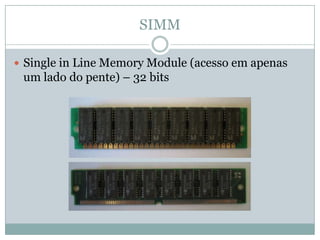

6. SIMMSingle in Line Memory Module (acesso em apenas um lado do pente) – 32 bits

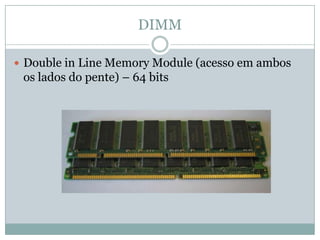

7. DIMMDouble in Line Memory Module (acesso em ambos os lados do pente) – 64 bits

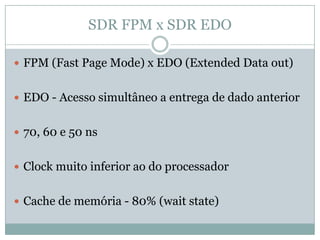

8. SDR FPM x SDR EDO FPM (Fast Page Mode) x EDO (Extended Data out) EDO - Acesso simultâneo a entrega de dado anterior 70, 60 e 50 nsClock muito inferior ao do processadorCache de memória - 80% (waitstate)

9. SDR SDRAMA memória agora é sincronizada com o clock da placa mãePermanece apenas 1 dado por ciclo de clockMódulos de memória divididos em vários bancos (tempo ocioso usado para outras coisas)

10. DDR SDRAM

11. DDR SDRAMPorque uma memória de 2000Mhz não necessita de esquema de dissipação?Esquema “Double Data Rate”Fluxo duplo de dados por acesso2000Mhz são, na verdade, 1000Mhz

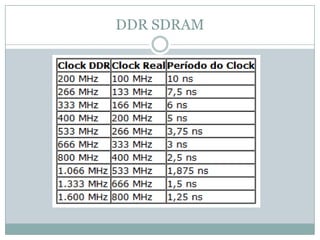

12. DDR SDRAMNomenclaturaDDRx-yX = Geração da tecnologiay = FrequênciaPCx-zX = Geração da tecnologiaZ = Taxa de transferência máxima teóricaZ = y * 8

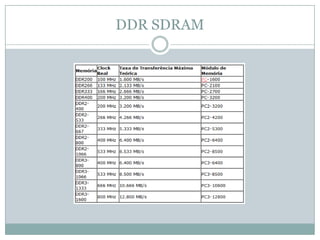

13. DDR SDRAM

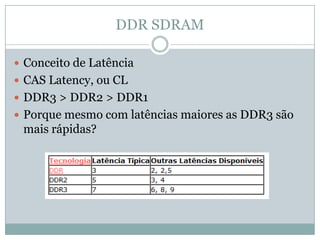

14. DDR SDRAMConceito de LatênciaCAS Latency, ou CLDDR3 > DDR2 > DDR1Porque mesmo com latências maiores as DDR3 são mais rápidas?

15. DDR SDRAM

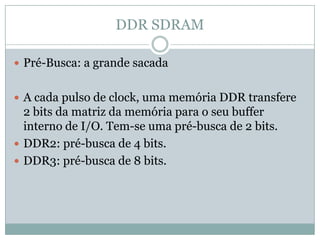

16. DDR SDRAMPré-Busca: a grande sacadaA cada pulso de clock, uma memória DDR transfere 2 bits da matriz da memória para o seu buffer interno de I/O. Tem-se uma pré-busca de 2 bits.DDR2: pré-busca de 4 bits.DDR3: pré-busca de 8 bits.

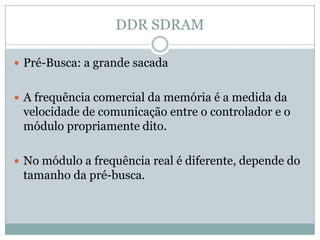

17. DDR SDRAMPré-Busca: a grande sacadaA frequência comercial da memória é a medida da velocidade de comunicação entre o controlador e o módulo propriamente dito.No módulo a frequência real é diferente, depende do tamanho da pré-busca.

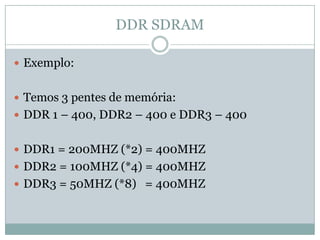

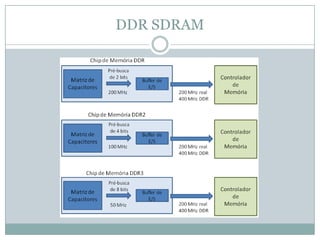

18. DDR SDRAMExemplo:Temos 3 pentes de memória:DDR 1 – 400, DDR2 – 400 e DDR3 – 400DDR1 = 200MHZ (*2) = 400MHZDDR2 = 100MHZ (*4) = 400MHZDDR3 = 50MHZ (*8) = 400MHZ

19. DDR SDRAM

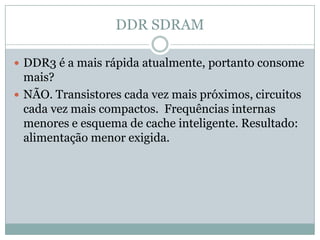

20. DDR SDRAMDDR3 é a mais rápida atualmente, portanto consome mais?NÃO. Transistores cada vez mais próximos, circuitos cada vez mais compactos. Frequências internas menores e esquema de cache inteligente. Resultado: alimentação menor exigida.

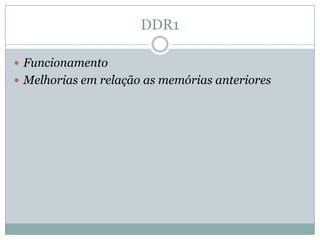

21. DDR1FuncionamentoMelhorias em relação as memórias anteriores

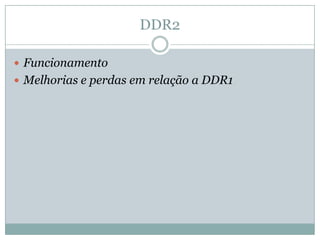

22. DDR2FuncionamentoMelhorias e perdas em relação a DDR1

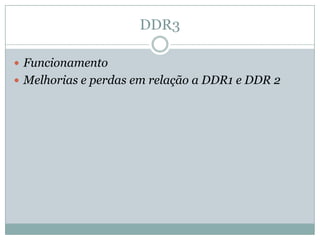

23. DDR3FuncionamentoMelhorias e perdas em relação a DDR1 e DDR 2
