O documento descreve as principais características e tipos de memórias ROM e RAM. A memória ROM armazena dados de forma permanente mas somente permite leitura, enquanto a RAM permite gravação e leitura dos dados mas os dados são voláteis. O texto detalha vários tipos de ROM como PROM, EPROM, EEPROM e Flash e tipos de RAM como SRAM e DRAM, além de tecnologias de memória como DDR, DDR2 e DDR3.

1. MEMÓRIA ROM E MEMÓRIA RAM Francisco Expedito Cordeiro

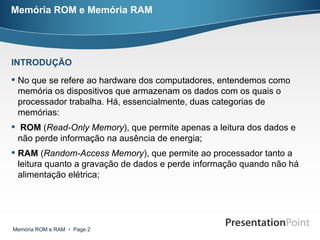

2. Memória ROM e Memória RAM No que se refere ao hardware dos computadores, entendemos como memória os dispositivos que armazenam os dados com os quais o processador trabalha. Há, essencialmente, duas categorias de memórias: ROM ( Read-Only Memory ), que permite apenas a leitura dos dados e não perde informação na ausência de energia; RAM ( Random-Access Memory ), que permite ao processador tanto a leitura quanto a gravação de dados e perde informação quando não há alimentação elétrica; INTRODUÇÃO

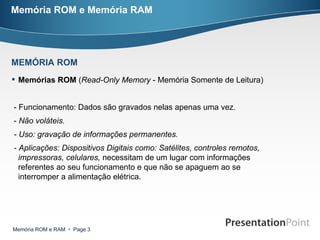

3. Memória ROM e Memória RAM Memórias ROM ( Read-Only Memory - Memória Somente de Leitura) - Funcionamento: Dados são gravados nelas apenas uma vez. - Não voláteis. - Uso: gravação de informações permanentes. - Aplicações: Dispositivos Digitais como: Satélites, controles remotos, impressoras, celulares, necessitam de um lugar com informações referentes ao seu funcionamento e que não se apaguem ao se interromper a alimentação elétrica. MEMÓRIA ROM

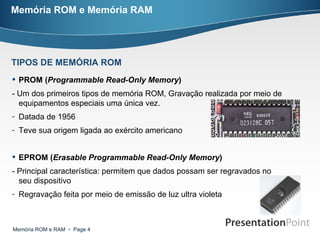

4. Memória ROM e Memória RAM PROM ( Programmable Read-Only Memory ) - Um dos primeiros tipos de memória ROM, Gravação realizada por meio de equipamentos especiais uma única vez. Datada de 1956 Teve sua origem ligada ao exército americano EPROM ( Erasable Programmable Read-Only Memory ) - Principal característica: permitem que dados possam ser regravados no seu dispositivo Regravação feita por meio de emissão de luz ultra violeta TIPOS DE MEMÓRIA ROM

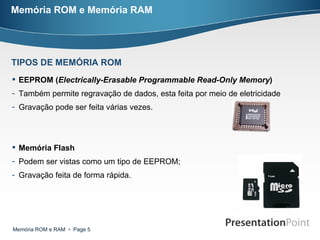

5. Memória ROM e Memória RAM EEPROM ( Electrically-Erasable Programmable Read-Only Memory ) Também permite regravação de dados, esta feita por meio de eletricidade Gravação pode ser feita várias vezes. Memória Flash Podem ser vistas como um tipo de EEPROM; Gravação feita de forma rápida. TIPOS DE MEMÓRIA ROM

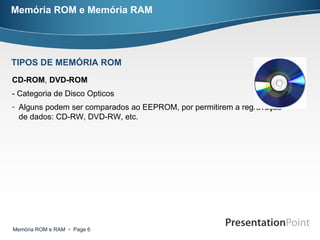

6. Memória ROM e Memória RAM CD-ROM , DVD-ROM - Categoria de Disco Opticos Alguns podem ser comparados ao EEPROM, por permitirem a regravação de dados: CD-RW, DVD-RW, etc. TIPOS DE MEMÓRIA ROM

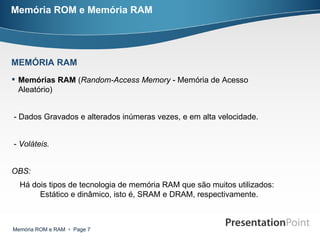

7. Memória ROM e Memória RAM Memórias RAM ( Random-Access Memory - Memória de Acesso Aleatório) - Dados Gravados e alterados inúmeras vezes, e em alta velocidade. - Voláteis. OBS: Há dois tipos de tecnologia de memória RAM que são muitos utilizados: Estático e dinâmico, isto é, SRAM e DRAM, respectivamente. MEMÓRIA RAM

8. Memória ROM e Memória RAM SRAM ( Static Random-Access Memory - RAM Estática) Tipo de memória muito rápida; Armazena menos dados; Costumam ser usadas como memórias CACHE; DRAM ( Dynamic Random-Access Memory - RAM Dinâmica) Menos rápida que a SRAM; Armazena maior quantidade de dados Preço menor que as memórias SRAM TIPOS DE MEMÓRIA RAM

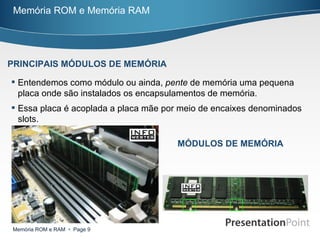

9. Entendemos como módulo ou ainda, pente de memória uma pequena placa onde são instalados os encapsulamentos de memória. Essa placa é acoplada a placa mãe por meio de encaixes denominados slots. Memória ROM e Memória RAM PRINCIPAIS MÓDULOS DE MEMÓRIA MÓDULOS DE MEMÓRIA

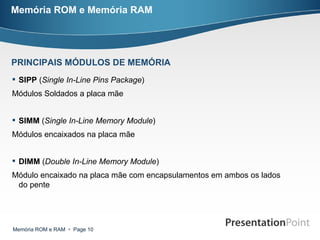

10. Memória ROM e Memória RAM SIPP ( Single In-Line Pins Package ) Módulos Soldados a placa mãe SIMM ( Single In-Line Memory Module ) Módulos encaixados na placa mãe DIMM ( Double In-Line Memory Module ) Módulo encaixado na placa mãe com encapsulamentos em ambos os lados do pente PRINCIPAIS MÓDULOS DE MEMÓRIA

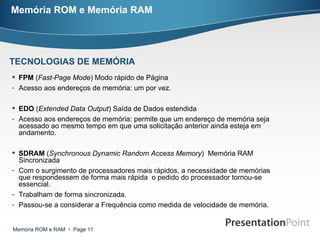

11. Memória ROM e Memória RAM FPM ( Fast-Page Mode ) Modo rápido de Página Acesso aos endereços de memória: um por vez. EDO ( Extended Data Output ) Saída de Dados estendida Acesso aos endereços de memória: permite que um endereço de memória seja acessado ao mesmo tempo em que uma solicitação anterior ainda esteja em andamento. SDRAM ( Synchronous Dynamic Random Access Memory ) Memória RAM Sincronizada Com o surgimento de processadores mais rápidos, a necessidade de memórias que respondessem de forma mais rápida o pedido do processador tornou-se essencial. Trabalham de forma sincronizada. Passou-se a considerar a Frequência como medida de velocidade de memória. TECNOLOGIAS DE MEMÓRIA

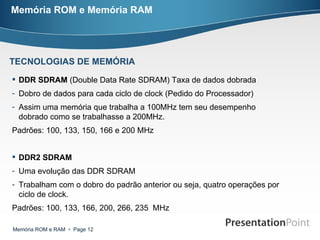

12. Memória ROM e Memória RAM DDR SDRAM (Double Data Rate SDRAM) Taxa de dados dobrada Dobro de dados para cada ciclo de clock (Pedido do Processador) Assim uma memória que trabalha a 100MHz tem seu desempenho dobrado como se trabalhasse a 200MHz. Padrões: 100, 133, 150, 166 e 200 MHz DDR2 SDRAM Uma evolução das DDR SDRAM Trabalham com o dobro do padrão anterior ou seja, quatro operações por ciclo de clock. Padrões: 100, 133, 166, 200, 266, 235 MHz TECNOLOGIAS DE MEMÓRIA

13. Memória ROM e Memória RAM DDR3 SDRAM Mais uma evolução do padrão anterior Novamente dobra-se a quantidade de operações por ciclo de clock, dessa vez em oito. . TECNOLOGIAS DE MEMÓRIA

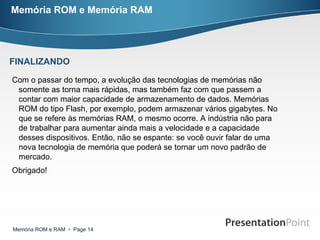

14. Memória ROM e Memória RAM Com o passar do tempo, a evolução das tecnologias de memórias não somente as torna mais rápidas, mas também faz com que passem a contar com maior capacidade de armazenamento de dados. Memórias ROM do tipo Flash, por exemplo, podem armazenar vários gigabytes. No que se refere às memórias RAM, o mesmo ocorre. A indústria não para de trabalhar para aumentar ainda mais a velocidade e a capacidade desses dispositivos. Então, não se espante: se você ouvir falar de uma nova tecnologia de memória que poderá se tornar um novo padrão de mercado. Obrigado! FINALIZANDO

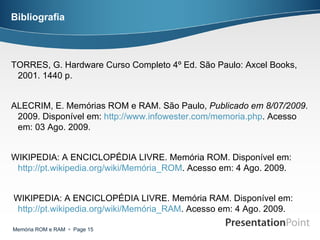

15. Bibliografia TORRES, G. Hardware Curso Completo 4º Ed. São Paulo: Axcel Books, 2001. 1440 p. ALECRIM, E. Memórias ROM e RAM. São Paulo, Publicado em 8/07/2009 . 2009. Disponível em: http://www.infowester.com/memoria . php . Acesso em: 03 Ago. 2009. WIKIPEDIA: A ENCICLOPÉDIA LIVRE. Memória ROM. Disponível em: http://pt.wikipedia.org/wiki/Memória_ROM . Acesso em: 4 Ago. 2009. WIKIPEDIA: A ENCICLOPÉDIA LIVRE. Memória RAM. Disponível em: http://pt.wikipedia.org/wiki/Memória_RAM . Acesso em: 4 Ago. 2009.
