Este documento apresenta um resumo sobre tipos de memórias. Ele discute memórias ROM, PROM, EPROM, EEPROM e RAM, descrevendo suas principais características como acesso, volatilidade e aplicações.

1. Faculdade de Ciências Humanas, Saúde, Exatas
e Jurídicas de Teresina
Turma: Ciência da Computação
Período: 2º - Manhã
Docente: Francisco José
Discentes: Marcelo Kelle
Luís Fellipe
Gleykyson Lucas
João Batista

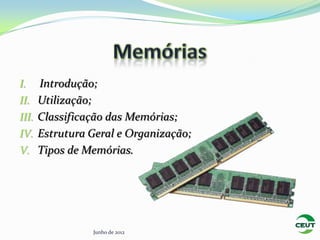

2. I. Introdução;
II. Utilização;
III. Classificação das Memórias;
IV. Estrutura Geral e Organização;
V. Tipos de Memórias.
Junho de 2012

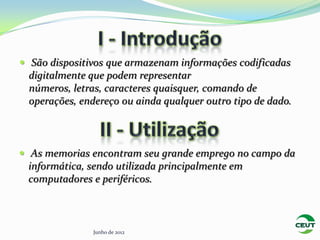

3.  São dispositivos que armazenam informações codificadas
digitalmente que podem representar
números, letras, caracteres quaisquer, comando de
operações, endereço ou ainda qualquer outro tipo de dado.
 As memorias encontram seu grande emprego no campo da
informática, sendo utilizada principalmente em
computadores e periféricos.
Junho de 2012

4. 1. Acesso:
 O Tempo de Acesso de uma memoria é o tempo
necessário desde a entrada de um endereço até o
momento em que a informação apareça na saída.
 Temos duas maneiras diferentes de acesso:
 Acesso sequencia: passam por todas as localidades de
endereços intermediárias. Ex.: Fitas magnéticas.
 Acesso aleatório: permite que chegue diretamente até
o endereço. Ex.: Memória RAM.
Junho de 2012

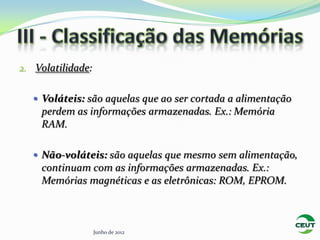

5. 2. Volatilidade:
 Voláteis: são aquelas que ao ser cortada a alimentação
perdem as informações armazenadas. Ex.: Memória
RAM.
 Não-voláteis: são aquelas que mesmo sem alimentação,
continuam com as informações armazenadas. Ex.:
Memórias magnéticas e as eletrônicas: ROM, EPROM.
Junho de 2012

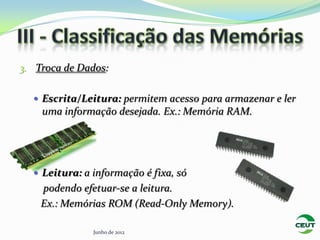

6. 3. Troca de Dados:
 Escrita/Leitura: permitem acesso para armazenar e ler
uma informação desejada. Ex.: Memória RAM.
 Leitura: a informação é fixa, só
podendo efetuar-se a leitura.
Ex.: Memórias ROM (Read-Only Memory).
Junho de 2012

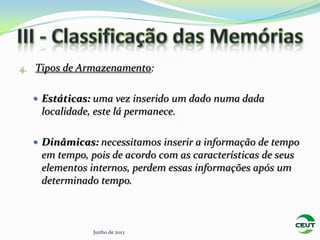

7. 4. Tipos de Armazenamento:
 Estáticas: uma vez inserido um dado numa dada
localidade, este lá permanece.
 Dinâmicas: necessitamos inserir a informação de tempo
em tempo, pois de acordo com as características de seus
elementos internos, perdem essas informações após um
determinado tempo.
Junho de 2012

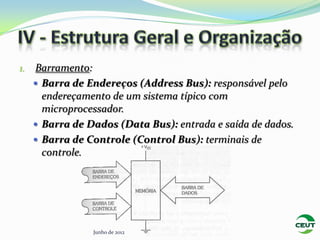

8. 1. Barramento:
 Barra de Endereços (Address Bus): responsável pelo
endereçamento de um sistema típico com
microprocessador.
 Barra de Dados (Data Bus): entrada e saída de dados.
 Barra de Controle (Control Bus): terminais de
controle.
Junho de 2012

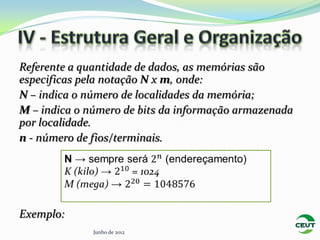

9. Referente a quantidade de dados, as memórias são
especificas pela notação N x m, onde:
N – indica o número de localidades da memória;
M – indica o número de bits da informação armazenada
por localidade.
n - número de fios/terminais.
Exemplo:
Junho de 2012

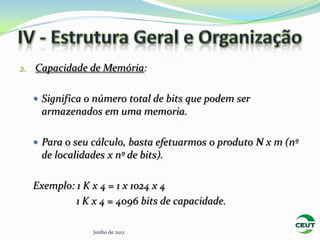

10. 2. Capacidade de Memória:
 Significa o número total de bits que podem ser
armazenados em uma memoria.
 Para o seu cálculo, basta efetuarmos o produto N x m (nº
de localidades x nº de bits).
Exemplo: 1 K x 4 = 1 x 1024 x 4
1 K x 4 = 4096 bits de capacidade.
Junho de 2012

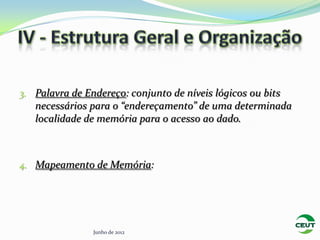

11. 3. Palavra de Endereço: conjunto de níveis lógicos ou bits
necessários para o “endereçamento” de uma determinada
localidade de memória para o acesso ao dado.
4. Mapeamento de Memória:
Junho de 2012

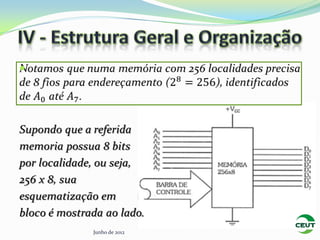

12. 
Junho de 2012

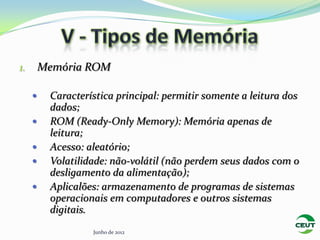

13. 1. Memória ROM
 Característica principal: permitir somente a leitura dos
dados;
 ROM (Ready-Only Memory): Memória apenas de
leitura;
 Acesso: aleatório;
 Volatilidade: não-volátil (não perdem seus dados com o
desligamento da alimentação);
 Aplicalões: armazenamento de programas de sistemas
operacionais em computadores e outros sistemas
digitais.
Junho de 2012

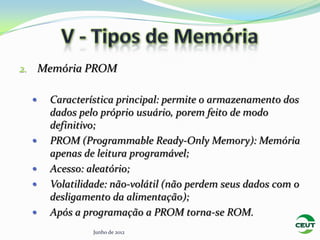

14. 2. Memória PROM
 Característica principal: permite o armazenamento dos
dados pelo próprio usuário, porem feito de modo
definitivo;
 PROM (Programmable Ready-Only Memory): Memória
apenas de leitura programável;
 Acesso: aleatório;
 Volatilidade: não-volátil (não perdem seus dados com o
desligamento da alimentação);
 Após a programação a PROM torna-se ROM.
Junho de 2012

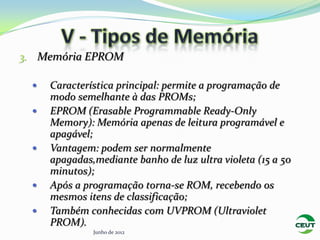

15. 3. Memória EPROM
 Característica principal: permite a programação de
modo semelhante à das PROMs;
 EPROM (Erasable Programmable Ready-Only
Memory): Memória apenas de leitura programável e
apagável;
 Vantagem: podem ser normalmente
apagadas,mediante banho de luz ultra violeta (15 a 50
minutos);
 Após a programação torna-se ROM, recebendo os
mesmos itens de classificação;
 Também conhecidas com UVPROM (Ultraviolet
PROM).
Junho de 2012

16. 4. Memória EEPROM
 Avanço tecnológico em relação a EPROM;
 Característica principal: permite que o apagamento dos
dados seja feito “eletricamente”, isoladamente por
palavra de dados, sem necessidade de reprogramação
total;
 EEPROM ou E²PROM (Eletrically Erasable
Programmable Ready-Only Memory): Memória apenas
de leitura programável e apagável eletricamente.
Junho de 2012

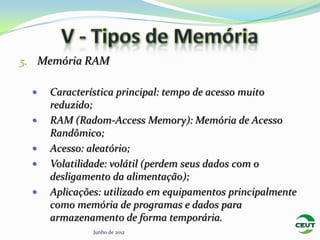

17. 5. Memória RAM
 Característica principal: tempo de acesso muito
reduzido;
 RAM (Radom-Access Memory): Memória de Acesso
Randômico;
 Acesso: aleatório;
 Volatilidade: volátil (perdem seus dados com o
desligamento da alimentação);
 Aplicações: utilizado em equipamentos principalmente
como memória de programas e dados para
armazenamento de forma temporária.
Junho de 2012

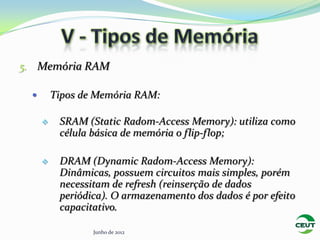

18. 5. Memória RAM
 Tipos de Memória RAM:
 SRAM (Static Radom-Access Memory): utiliza como
célula básica de memória o flip-flop;
 DRAM (Dynamic Radom-Access Memory):
Dinâmicas, possuem circuitos mais simples, porém
necessitam de refresh (reinserção de dados
periódica). O armazenamento dos dados é por efeito
capacitativo.
Junho de 2012

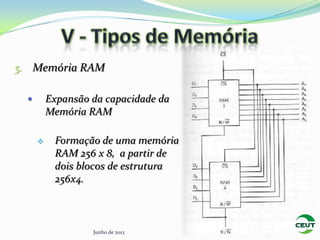

19. 5. Memória RAM
 Expansão da capacidade da
Memória RAM
 Formação de uma memória
RAM 256 x 8, a partir de
dois blocos de estrutura
256x4.
Junho de 2012

20. Faculdade de Ciências Humanas, Saúde, Exatas
e Jurídicas de Teresina
Turma: Ciência da Computação
Período: 2º - Manhã
Docente: Francisco José
Discentes: Marcelo Kelle
Luís Felipe
Gleykyson Lucas
João Batista
