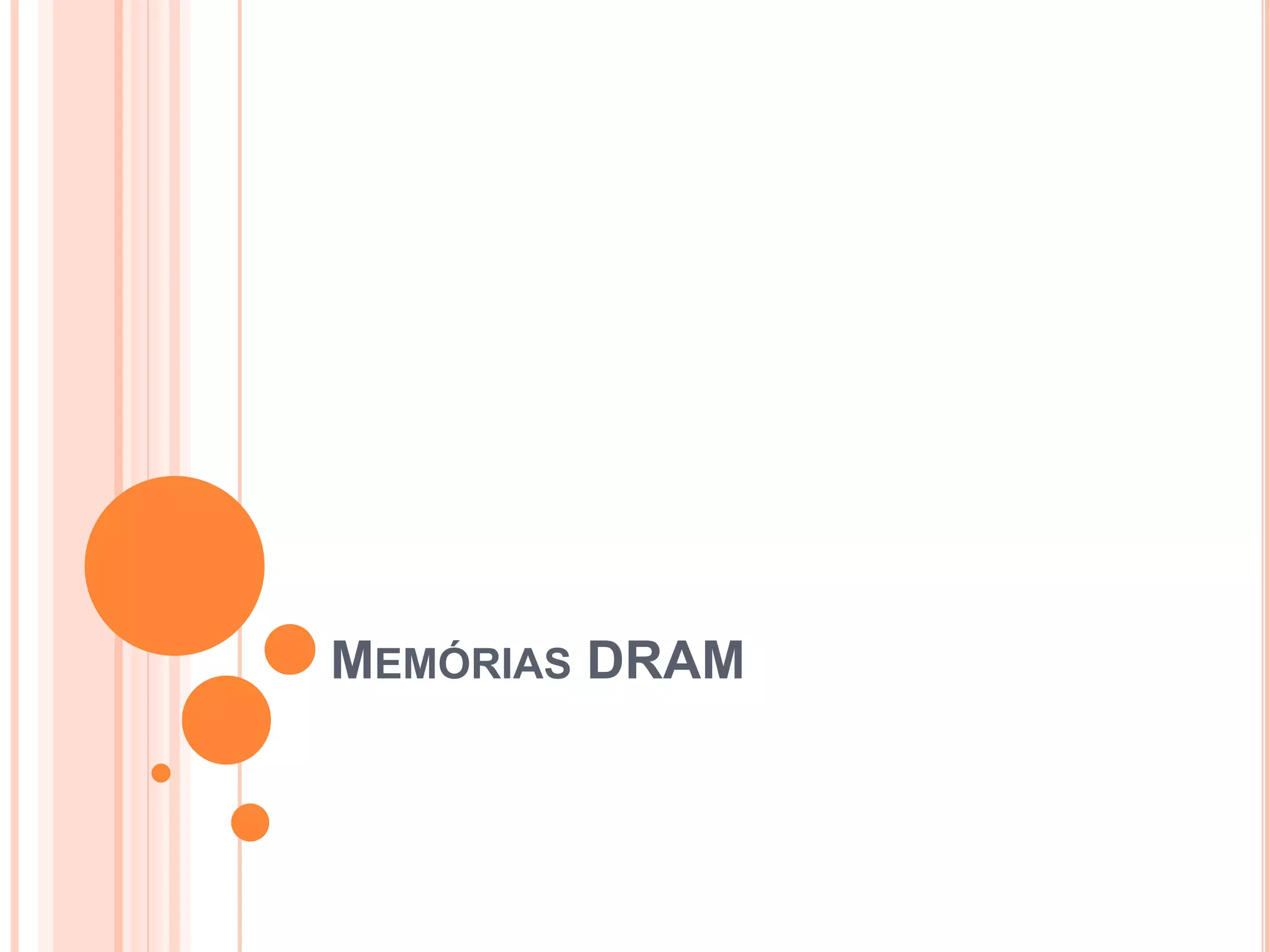

1. MEMÓRIAS DRAM

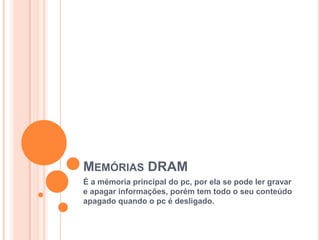

2. MEMÓRIAS DRAM
É a mémoria principal do pc, por ela se pode ler gravar
e apagar informações, porém tem todo o seu conteúdo
apagado quando o pc é desligado.

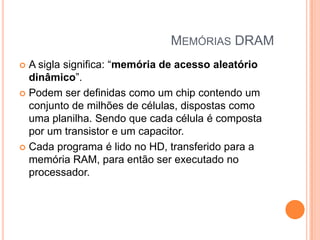

3. MEMÓRIAS DRAM
A sigla significa: “memória de acesso aleatório
dinâmico”.
 Podem ser definidas como um chip contendo um
conjunto de milhões de células, dispostas como
uma planilha. Sendo que cada célula é composta
por um transistor e um capacitor.
 Cada programa é lido no HD, transferido para a
memória RAM, para então ser executado no
processador.


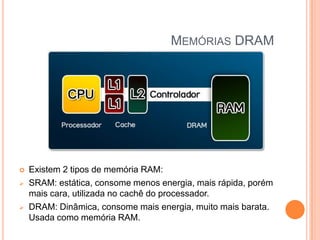

4. MEMÓRIAS DRAM



Existem 2 tipos de memória RAM:
SRAM: estática, consome menos energia, mais rápida, porém
mais cara, utilizada no cachê do processador.
DRAM: Dinâmica, consome mais energia, muito mais barata.
Usada como memória RAM.

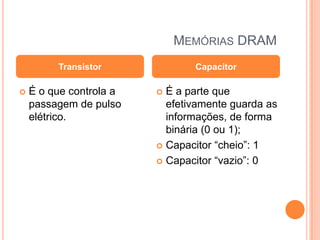

5. MEMÓRIAS DRAM
Transistor

É o que controla a
passagem de pulso
elétrico.
Capacitor
É a parte que
efetivamente guarda as
informações, de forma
binária (0 ou 1);
 Capacitor “cheio”: 1
 Capacitor “vazio”: 0


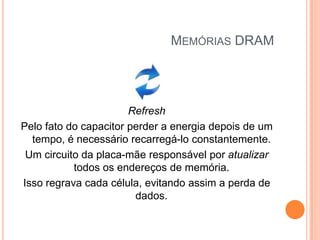

6. MEMÓRIAS DRAM
Refresh
Pelo fato do capacitor perder a energia depois de um
tempo, é necessário recarregá-lo constantemente.
Um circuito da placa-mãe responsável por atualizar
todos os endereços de memória.
Isso regrava cada célula, evitando assim a perda de
dados.

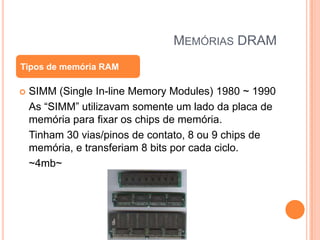

7. MEMÓRIAS DRAM
Tipos de memória RAM

SIMM (Single In-line Memory Modules) 1980 ~ 1990
As “SIMM” utilizavam somente um lado da placa de
memória para fixar os chips de memória.
Tinham 30 vias/pinos de contato, 8 ou 9 chips de
memória, e transferiam 8 bits por cada ciclo.
~4mb~

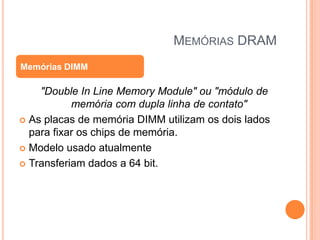

8. MEMÓRIAS DRAM
Memórias DIMM
"Double In Line Memory Module" ou "módulo de
memória com dupla linha de contato"
 As placas de memória DIMM utilizam os dois lados
para fixar os chips de memória.
 Modelo usado atualmente
 Transferiam dados a 64 bit.

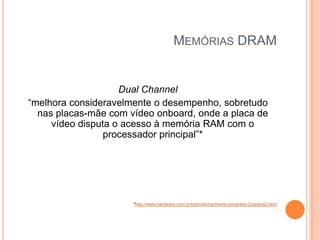

9. MEMÓRIAS DRAM
Dual Channel
“melhora consideravelmente o desempenho, sobretudo
nas placas-mãe com vídeo onboard, onde a placa de
vídeo disputa o acesso à memória RAM com o
processador principal”*
*http://www.hardware.com.br/tutoriais/hardware-iniciantes-2/pagina2.html

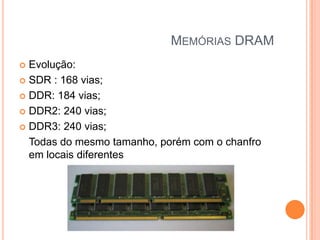

10. MEMÓRIAS DRAM
Evolução:
 SDR : 168 vias;
 DDR: 184 vias;
 DDR2: 240 vias;
 DDR3: 240 vias;
Todas do mesmo tamanho, porém com o chanfro
em locais diferentes


11. MEMÓRIAS DRAM
Existem as memórias SO DIMM, que são mais
pequenas (fisicamente), e por isso são usadas em
notebooks.
 SDR usava 144 pinos, DDR e DDR2 têm 200
pinos, e os DDR3 têm 204 pinos.


Também existem as SO RIMM, com velocidades
maior, usadas em servidores.

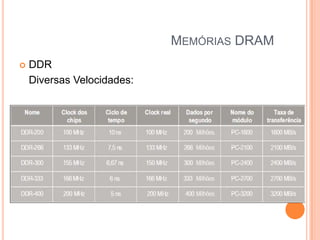

12. MEMÓRIAS DRAM

DDR
Diversas Velocidades:

13. MEMÓRIAS DRAM

DDR2:
Menor consumo de energia, custo de produção
menor, largura de banda e velocidade maiores.

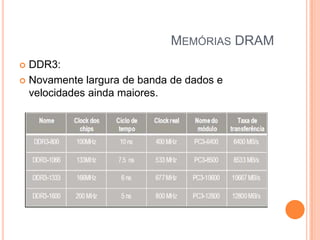

14. MEMÓRIAS DRAM
DDR3:
 Novamente largura de banda de dados e
velocidades ainda maiores.


15. REFERÊNCIAS







http://www.eecis.udel.edu/~portnoi/academic/academicfiles/dram.html
http://www.tecmundo.com.br/aumentar-desempenho/2667como-funciona-a-memoria-ram-.htm
http://informatica.hsw.uol.com.br/memoria-ram1.htm
http://www.hardware.com.br/termos/memoria-ram
http://olhardigital.uol.com.br/negocios/digital_news/noticias/m
emoria-ram-um-resumo-da-evolucao
http://www.tecmundo.com.br/memoria/918-o-que-e-memoriaram-video-.htm
http://www.hardware.com.br/termos/simm

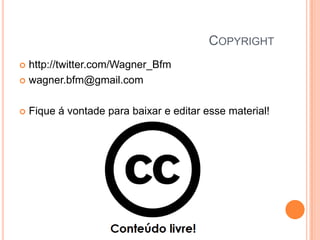

16. COPYRIGHT
http://twitter.com/Wagner_Bfm
 wagner.bfm@gmail.com


Fique á vontade para baixar e editar esse material!

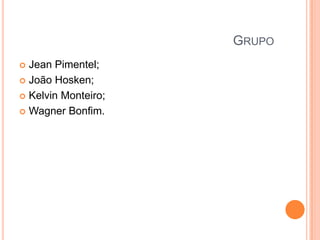

17. GRUPO
