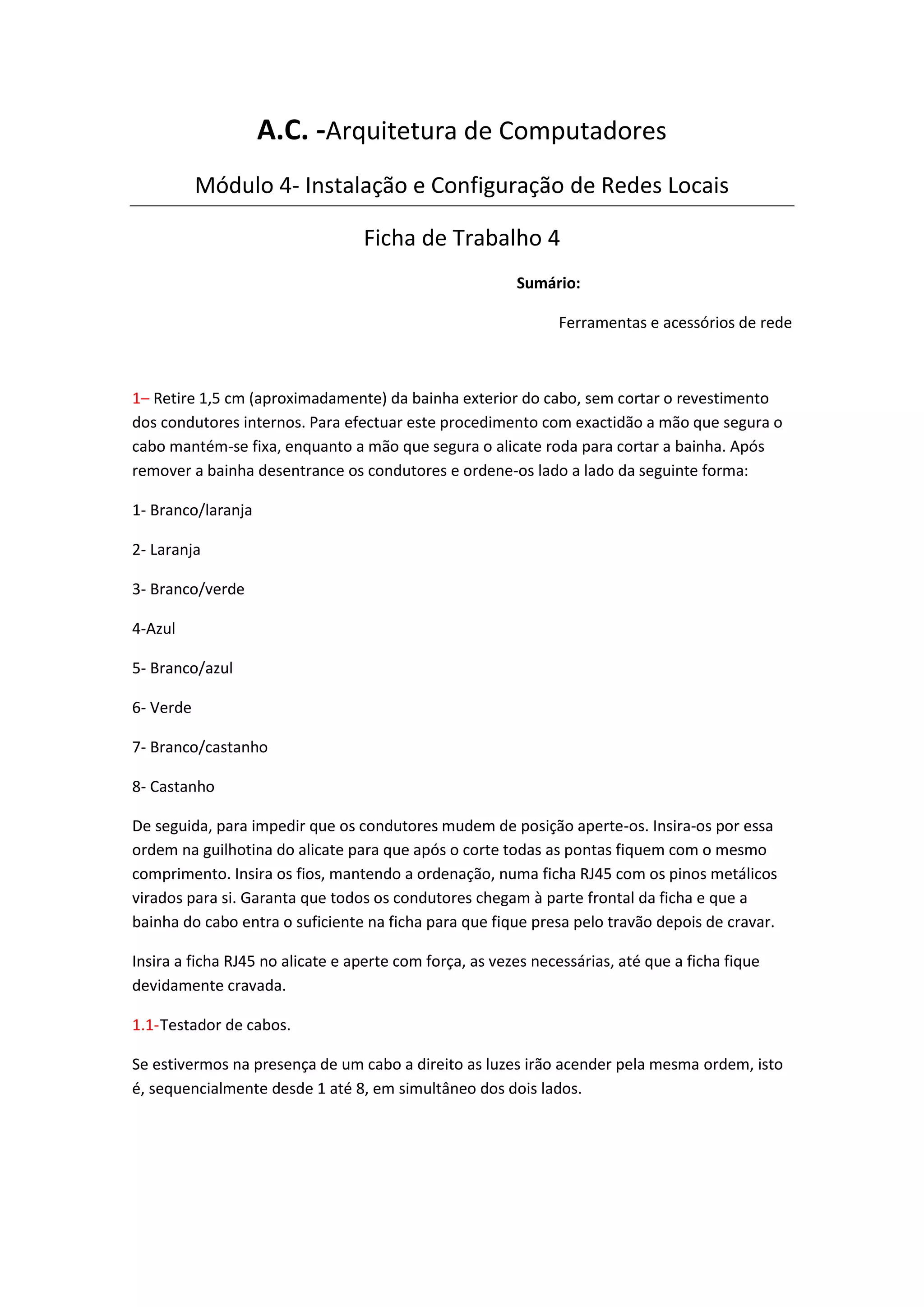

A.C. -Arquitetura de Computadores
           Módulo 4- Instalação e Configuração de Redes Locais

                                  Ficha de Trabalho 4
                                                         Sumário:

                                                               Ferramentas e acessórios de rede



1– Retire 1,5 cm (aproximadamente) da bainha exterior do cabo, sem cortar o revestimento
dos condutores internos. Para efectuar este procedimento com exactidão a mão que segura o
cabo mantém-se fixa, enquanto a mão que segura o alicate roda para cortar a bainha. Após
remover a bainha desentrance os condutores e ordene-os lado a lado da seguinte forma:

1- Branco/laranja

2- Laranja

3- Branco/verde

4-Azul

5- Branco/azul

6- Verde

7- Branco/castanho

8- Castanho

De seguida, para impedir que os condutores mudem de posição aperte-os. Insira-os por essa
ordem na guilhotina do alicate para que após o corte todas as pontas fiquem com o mesmo
comprimento. Insira os fios, mantendo a ordenação, numa ficha RJ45 com os pinos metálicos
virados para si. Garanta que todos os condutores chegam à parte frontal da ficha e que a
bainha do cabo entra o suficiente na ficha para que fique presa pelo travão depois de cravar.

Insira a ficha RJ45 no alicate e aperte com força, as vezes necessárias, até que a ficha fique
devidamente cravada.

1.1- Testador de cabos.

Se estivermos na presença de um cabo a direito as luzes irão acender pela mesma ordem, isto
é, sequencialmente desde 1 até 8, em simultâneo dos dois lados.

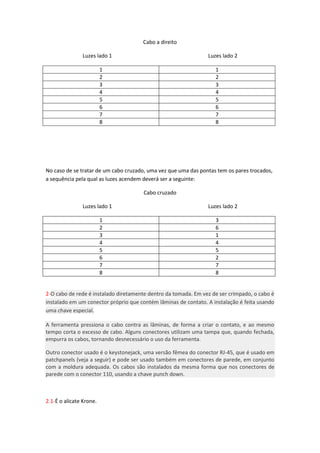

Cabo a direito

               Luzes lado 1                                     Luzes lado 2

                         1                                         1
                         2                                         2
                         3                                         3
                         4                                         4
                         5                                         5
                         6                                         6
                         7                                         7
                         8                                         8




No caso de se tratar de um cabo cruzado, uma vez que uma das pontas tem os pares trocados,
a sequência pela qual as luzes acendem deverá ser a seguinte:

                                       Cabo cruzado

               Luzes lado 1                                     Luzes lado 2

                         1                                         3
                         2                                         6
                         3                                         1
                         4                                         4
                         5                                         5
                         6                                         2
                         7                                         7
                         8                                         8


2-O cabo de rede é instalado diretamente dentro da tomada. Em vez de ser crimpado, o cabo é
instalado em um conector próprio que contém lâminas de contato. A instalação é feita usando
uma chave especial.

A ferramenta pressiona o cabo contra as lâminas, de forma a criar o contato, e ao mesmo
tempo corta o excesso de cabo. Alguns conectores utilizam uma tampa que, quando fechada,
empurra os cabos, tornando desnecessário o uso da ferramenta.

Outro conector usado é o keystonejack, uma versão fêmea do conector RJ-45, que é usado em
patchpanels (veja a seguir) e pode ser usado também em conectores de parede, em conjunto
com a moldura adequada. Os cabos são instalados da mesma forma que nos conectores de
parede com o conector 110, usando a chave punch down.



2.1-É o alicate Krone.

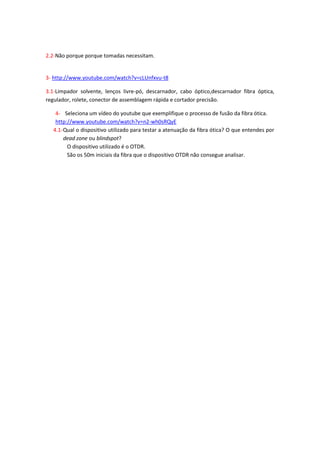

2.2-Não porque porque tomadas necessitam.


3- http://www.youtube.com/watch?v=cLUnfxvu-t8

3.1-Limpador solvente, lenços livre-pó, descarnador, cabo óptico,descarnador fibra óptica,
regulador, rolete, conector de assemblagem rápida e cortador precisão.

   4- Seleciona um vídeo do youtube que exemplifique o processo de fusão da fibra ótica.
   http://www.youtube.com/watch?v=n2-wh0sRQyE
  4.1- Qual o dispositivo utilizado para testar a atenuação da fibra ótica? O que entendes por
       dead zone ou blindspot?
        O dispositivo utilizado é o OTDR.
        São os 50m iniciais da fibra que o dispositivo OTDR não consegue analisar.
