1. Dr. Natalicio de Melo RodriguesDr. Natalicio de Melo Rodrigues
MAPEAMENTO DA BACIA HIDROGRÁFICA URBANA
DE BELO JARDIM:
DELIMITAÇÃO DE REDE DE DRENAGEM URBANA
E
IDENTIFICAÇÃO DE ÁREAS DE INUNDAÇÃO
COM
USO DO GOOGLE EARTH

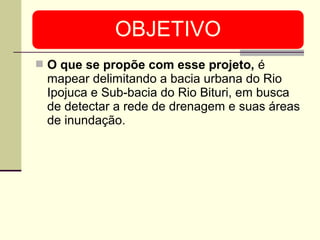

2.  O que se propõe com esse projeto, é
mapear delimitando a bacia urbana do Rio
Ipojuca e Sub-bacia do Rio Bituri, em busca
de detectar a rede de drenagem e suas áreas
de inundação.

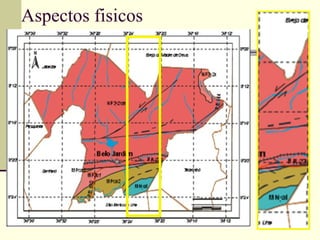

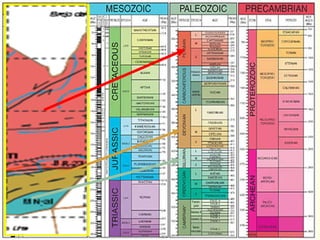

3. Aspectos fisicos

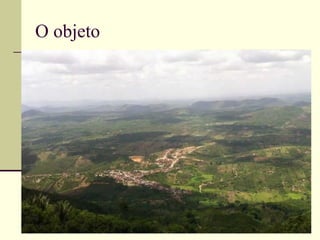

5. O objeto

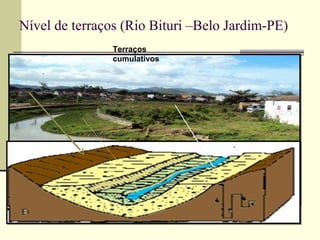

7. Nível de terraços (Rio Bituri –Belo Jardim-PE)
Terraços
cumulativos

8. William Vargas Flórez Programa de Pós-Graduação em Geologia -
UFPR
24 de Junho de 2005

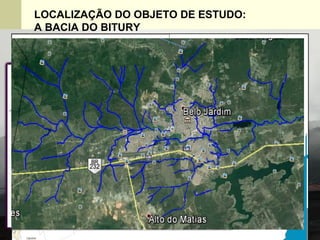

LOCALIZAÇÃO DO OBJETO DE ESTUDO:
A BACIA DO BITURY

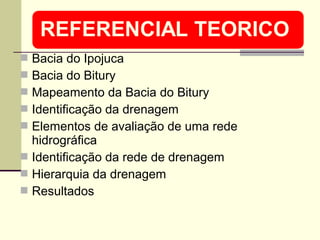

9.  Bacia do Ipojuca
 Bacia do Bitury
 Mapeamento da Bacia do Bitury
 Identificação da drenagem
 Elementos de avaliação de uma rede
hidrográfica
 Identificação da rede de drenagem
 Hierarquia da drenagem
 Resultados

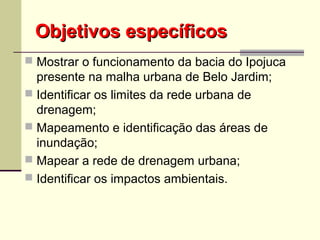

10. Objetivos específicosObjetivos específicos
 Mostrar o funcionamento da bacia do Ipojuca
presente na malha urbana de Belo Jardim;
 Identificar os limites da rede urbana de
drenagem;
 Mapeamento e identificação das áreas de
inundação;
 Mapear a rede de drenagem urbana;
 Identificar os impactos ambientais.

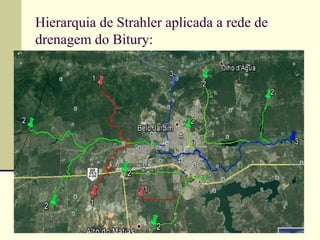

11. Hierarquia de Strahler aplicada a rede de
drenagem do Bitury:

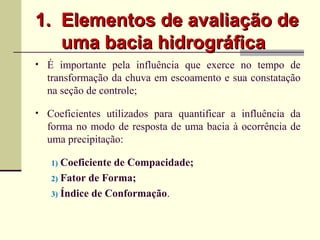

13. 1.1. Elementos de avaliação deElementos de avaliação de
uma bacia hidrográficauma bacia hidrográfica
• É importante pela influência que exerce no tempo de
transformação da chuva em escoamento e sua constatação
na seção de controle;
• Coeficientes utilizados para quantificar a influência da
forma no modo de resposta de uma bacia à ocorrência de
uma precipitação:
1) Coeficiente de Compacidade;
2) Fator de Forma;
3) Índice de Conformação.

14. 1) Coeficiente de Compacidade - K1) Coeficiente de Compacidade - KCC
•É a relação entre o perímetro da bacia e a circunferência
(perímetro) de um círculo de área igual à da bacia, sendo,
portanto, adimensional.
;. 2
π
π
A
rrA =⇒=
A
P
Kc 28,0=⇒===
A
P
A
P
r
P
Kc
π
π
π
π
π .2
..2
..2
• Quanto mais próximo da unidade for este coeficiente, mais a bacia se
assemelha a um círculo. Assim, pode-se resumi-lo da seguinte forma:
1,00 – 1,25 - bacia com alta propensão a grandes enchentes;
1,25 – 1,50 - bacia com tendência mediana a grandes enchentes;
> 1,50 - bacia não sujeita a grandes enchentes.
• Quanto mais próximo de um círculo uma bacia se assemelhar, maior
será a sua capacidade de proporcionar grandes cheias.

15. Indice de Capacidade –Bacia do
Bitury
Assim em conformidade com os cálculos o índice da Sub-bacia do Rio Bitury
tem com Kc o valor 1,23 ou seja não é circular e assim sujeito a picos de enchente,
mas não em sua totalidade e sim em determinadas áreas.

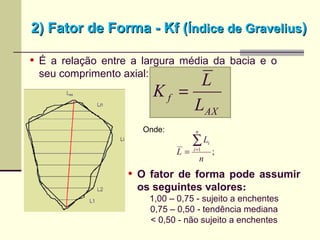

16. 2) Fator de Forma - Kf (2) Fator de Forma - Kf (Índice de GraveliusÍndice de Gravelius))
• É a relação entre a largura média da bacia e o
seu comprimento axial:
• O fator de forma pode assumir
os seguintes valores:
1,00 – 0,75 - sujeito a enchentes
0,75 – 0,50 - tendência mediana
< 0,50 - não sujeito a enchentes
AX
f
L
L
K =
;1
n
L
L
n
i
i∑=
=
Onde:

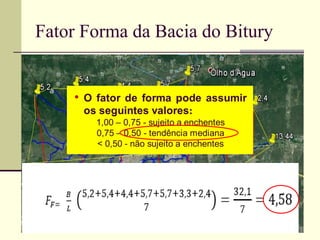

17. Fator Forma da Bacia do Bitury

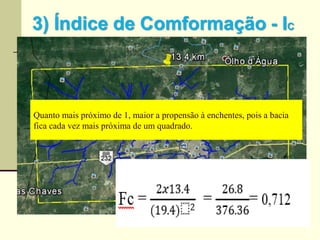

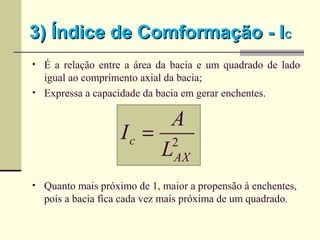

18. 3) Índice de Comformação - I3) Índice de Comformação - ICC
• É a relação entre a área da bacia e um quadrado de lado
igual ao comprimento axial da bacia;
• Expressa a capacidade da bacia em gerar enchentes.
• Quanto mais próximo de 1, maior a propensão à enchentes,
pois a bacia fica cada vez mais próxima de um quadrado.
2
AX
c
L
A
I =

19. Quanto mais próximo de 1, maior a propensão à enchentes, pois a bacia
fica cada vez mais próxima de um quadrado.

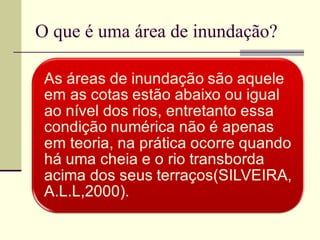

20. O que é uma área de inundação?

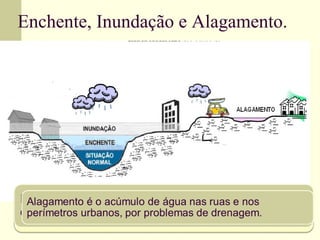

21. Enchente, Inundação e Alagamento.

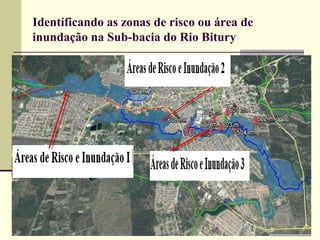

22. Identificando as zonas de risco ou área de
inundação na Sub-bacia do Rio Bitury

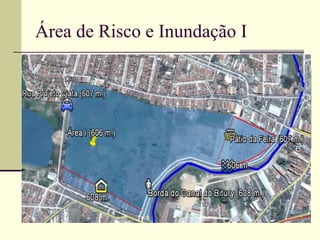

23. Área de Risco e Inundação I

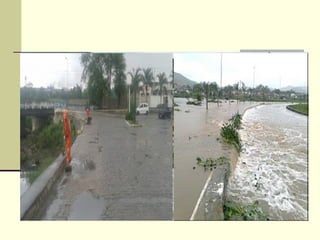

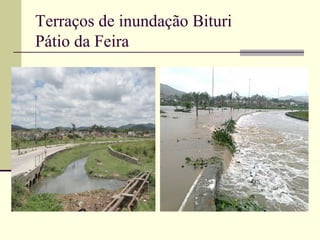

25. Terraços de inundação Bituri
Pátio da Feira

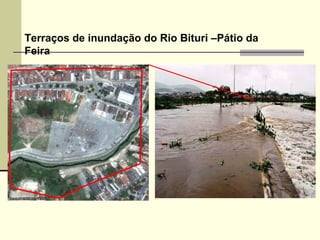

26. Terraços de inundação do Rio Bituri –Pátio da
Feira

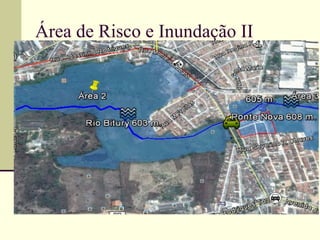

27. Área de Risco e Inundação II
A Área 2 (Figura 37), e compreende um polígono
irregular que abrange uma área de 1.075 m2,
entretanto sua área de inundação linear é 476
metros que se estende entre a antiga linha férrea
paralela a Rua Augustinho Rodrigues voltado
para o Norte geográfico, abrangendo ao Norte
parte do bairro centro, ao Oeste se direciona no
sentido da Fábrica Moura, e a Oeste o bairro do
Sto. Antonio, e ao Sul borda do Bitury, nas
latitudes 08°20’50’’S, e longitude 36°25’19’’.

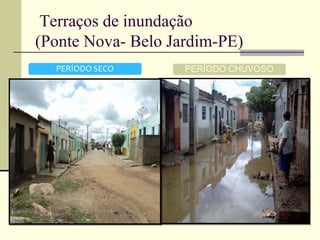

28. Terraços de inundação
(Ponte Nova- Belo Jardim-PE)

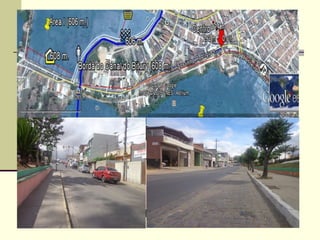

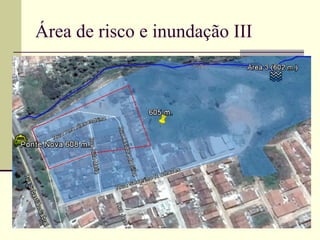

30. Área de risco e inundação III
 A Área 3 (Figura 49), e compreende um polígono
irregular que abrange uma área de 4.575 m2,
entretanto sua área de inundação linear é 486
metros que se estende entre a borda sul do Rio
Bitury paralela à rua Ana Alexandrina, paralela rua
Auta Maria, Isadora da Silva, Severino R. Chaves,
Maria da Dores Rodrigues, Coronel Ludugero, e
Marciano Luiz da Costa, entre outras, ambas
situados na margens Norte, abrangendo partes do
bairro Ponte no e Pontilhão, distribuídos na
coordenadas 08°20’20’’S, e longitude 36°24’40’’.

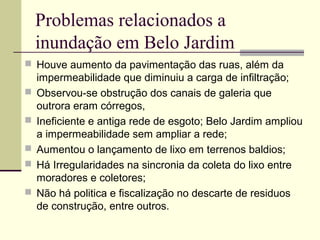

32. Problemas relacionados a
inundação em Belo Jardim
 Houve aumento da pavimentação das ruas, além da
impermeabilidade que diminuiu a carga de infiltração;
 Observou-se obstrução dos canais de galeria que
outrora eram córregos,
 Ineficiente e antiga rede de esgoto; Belo Jardim ampliou
a impermeabilidade sem ampliar a rede;
 Aumentou o lançamento de lixo em terrenos baldios;
 Há Irregularidades na sincronia da coleta do lixo entre
moradores e coletores;
 Não há politica e fiscalização no descarte de residuos
de construção, entre outros.
