O documento descreve as instalações e sistemas do Instituto de Permacultura da Amazônia, que aplica princípios de permacultura para cultivar alimentos de forma sustentável. A permacultura busca integrar recursos naturais como solo, água e luz solar de maneira inteligente para garantir eficiência, auto-suficiência e sustentabilidade. O instituto possui hortas, laboratórios, criação de animais e sistemas de captação e tratamento de água projetados de acordo com esses princípios.

1. - Instituto de Permacultura da Amazônia

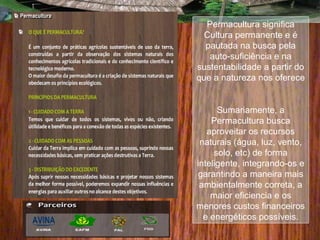

3. Permacultura significa
Cultura permanente e é
pautada na busca pela
auto-suficiência e na
sustentabilidade a partir do
que a natureza nos oferece
Sumariamente, a
Permacultura busca
aproveitar os recursos
naturais (água, luz, vento,
solo, etc) de forma
inteligente, integrando-os e
garantindo a maneira mais
ambientalmente correta, a
maior eficiencia e os
menores custos financeiros
e energéticos possíveis.

4. Planejamento das Zonas
Na Permacultura, a estruturação se dá por sucessivas zonas. As zonas
tanto são etapas a serem cumpridas ao longo do tempo, como etapas a serem
estruturadas espacialmente.
Assim, a Zona I fica mais próxima da residência e nela ficam as
necessidades mais freqüentes (diárias) – horta, galinheiro, etc. As demais
zonas ficam a distancias em conformidade com a necessidade de se visitá-las
ou fazer manutenção (semanalmente, quinzenalmente, mensalmente) – áreas
de compostagem, frutíferas, lenha, BSI – biosistema integrado (biodigestor),
etc.

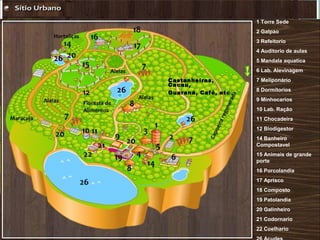

5. 1 Torre Sede
2 Galpao
3 Refeitorio
4 Auditorio de aulas
5 Mandala aquatica
6 Lab. Alevinagem
7 Meliponário
8 Dormitorios
9 Minhocarios
10 Lab. Ração
11 Chocadeira
12 Biodigestor
14 Banheiro
Compostavel
15 Animais de grande
porte
16 Porcolandia
17 Aprisco
18 Composto
19 Patolandia
20 Galinheiro
21 Codornario
22 Coelhario
12
Castanheiras,
Cacau,
Guaraná, Café, etc

6. Torre sede A Bioconstrução leva em
consideração os fatores:
- BioMateriais (madeira, bambu,
barro, adobe, etc) menos
custo e resíduos.
- Geografia do terreno  lado
de incidência de ventos, luz.
- Aproveitamento de ventos,
aeração  espaços abertos
que permitem a passagem e
canalização do vento;
- Aproveitamento da Luz do Sol;
- Aproveitamento da água de
chuvas e natural;
Moinho com pilão

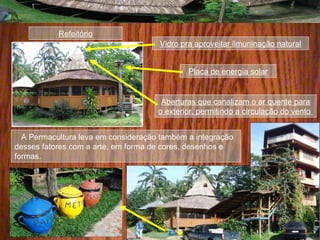

7. A Permacultura leva em consideração também a integração
desses fatores com a arte, em forma de cores, desenhos e
formas.
Vidro pra aproveitar ilmuninação natural
Aberturas que canalizam o ar quente para
o exterior, permitindo a circulação do vento
Refeitório
Placa de energia solar

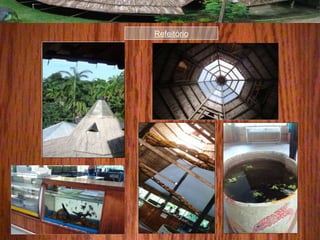

8. Refeitório

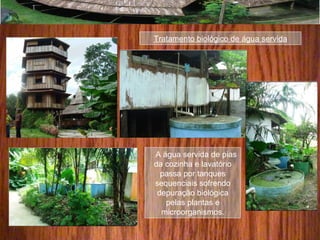

9. Tratamento biológico de água servida
A água servida de pias
da cozinha e lavatório
passa por tanques
sequenciais sofrendo
depuração biológica
pelas plantas e
microorganismos.

10. Dormitórios
Aproveitamento de espaços. – Telhados
sem necessidade de colunas centrais
Espaço pra iluminação natural e ascensão
do ar quente – circulação.

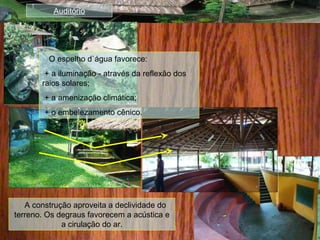

11. Auditório
A construção aproveita a declividade do
terreno. Os degraus favorecem a acústica e
a cirulação do ar.
O espelho d`água favorece:
+ a iluminação - através da reflexão dos
raios solares;
+ a amenização climática;
+ o embelezamento cênico.

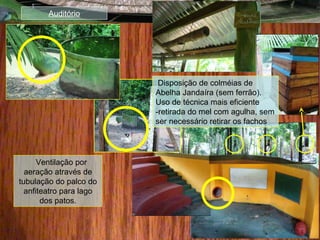

12. Ventilação por
aeração através de
tubulação do palco do
anfiteatro para lago
dos patos.
Auditório
Disposição de colméias de
Abelha Jandaíra (sem ferrão).
Uso de técnica mais eficiente
-retirada do mel com agulha, sem
ser necessário retirar os fachos

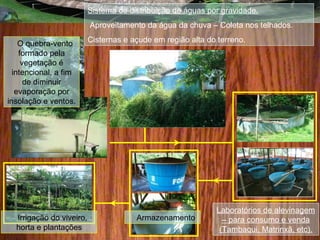

13. Laboratórios de alevinagem
– para consumo e venda
(Tambaqui, Matrinxã, etc).
Sistema de distribuição de águas por gravidade.
Aproveitamento da água da chuva – Coleta nos telhados.
Cisternas e açude em região alta do terreno.O quebra-vento
formado pela
vegetação é
intencional, a fim
de diminuir
evaporação por
insolação e ventos.
ArmazenamentoIrrigação do viveiro,
horta e plantações

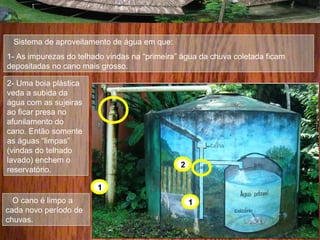

14. Sistema de aproveitamento de água em que:
1- As impurezas do telhado vindas na “primeira” água da chuva coletada ficam
depositadas no cano mais grosso.
1
1
2
2- Uma boia plástica
veda a subida da
água com as sujeiras
ao ficar presa no
afunilamento do
cano. Então somente
as águas “limpas”
(vindas do telhado
lavado) enchem o
reservatório.
O cano é limpo a
cada novo período de
chuvas.

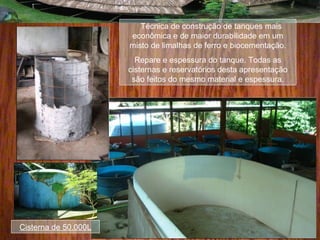

15. Técnica de construção de tanques mais
econômica e de maior durabilidade em um
misto de limalhas de ferro e biocementação.
Repare e espessura do tanque. Todas as
cisternas e reservatórios desta apresentação
são feitos do mesmo material e espessura.
Cisterna de 50.000L

16. Mandala Aquática
Criação de peixes em um belo arranjo de tanques dispostos circularmente com
plantas ao centro e cobertos por uma tela côncava. A água circula entre os tanques
por gravidade. Da mesma forma circula o vapor d’água, por ficar retido e pela
arquitetura da mandala. O clima internamente é bastante agradável, podendo
também servir de local de descanso e lazer.

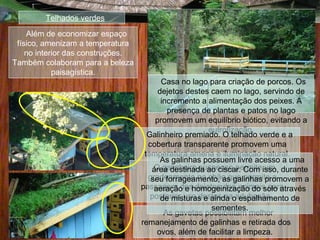

17. Casa no lago para criação de porcos. Os
dejetos destes caem no lago, servindo de
incremento a alimentação dos peixes. A
presença de plantas e patos no lago
promovem um equilíbrio biótico, evitando a
eutrofização.
Telhados verdes
Além de economizar espaço
físico, amenizam a temperatura
no interior das construções.
Também colaboram para a beleza
paisagística.
Galinheiro premiado. O telhado verde e a
cobertura transparente promovem uma
temperatura amena e iluminação natural.
As gavetas possibilitam melhor
remanejamento de galinhas e retirada dos
ovos, além de facilitar a limpeza.
O galinheiro suspenso permite um
gradeamento no chão que permite a
passagem dos dejetos dos animais para
posterior uso destes na adubação.
As galinhas possuem livre acesso a uma
área destinada ao ciscar. Com isso, durante
seu forrageamento, as galinhas promovem a
aeração e homogeinização do solo através
de misturas e ainda o espalhamento de
sementes.

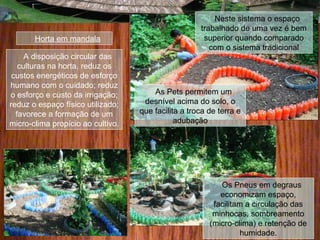

18. A disposição circular das
culturas na horta, reduz os
custos energéticos de esforço
humano com o cuidado; reduz
o esforço e custo da irrigação;
reduz o espaço físico utilizado;
favorece a formação de um
micro-clima propício ao cultivo.
Horta em mandala
Neste sistema o espaço
trabalhado de uma vez é bem
superior quando comparado
com o sistema tradicional
As Pets permitem um
desnível acima do solo, o
que facilita a troca de terra e
adubação
Os Pneus em degraus
economizam espaço,
facilitam a circulação das
minhocas, sombreamento
(micro-clima) e retenção de
humidade.

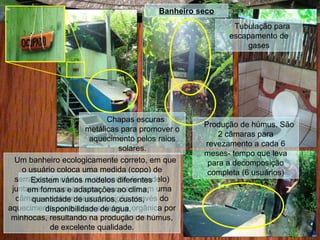

19. Banheiro seco
Um banheiro ecologicamente correto, em que
o usuário coloca uma medida (copo) de
serragem (e cinzas, a depender do modelo)
juntamente com as fezes, que caem em uma
câmara e sofrem decomposição através do
aquecimento pelos raios solares e orgânica por
minhocas, resultando na produção de húmus,
de excelente qualidade.
Chapas escuras
metálicas para promover o
aquecimento pelos raios
solares.
Produção de húmus. São
2 câmaras para
revezamento a cada 6
meses- tempo que leva
para a decomposição
completa (6 usuários)
Tubulação para
escapamento de
gases
Existem vários modelos diferentes
em formas e adaptações ao clima,
quantidade de usuários, custos,
disponibilidade de água.

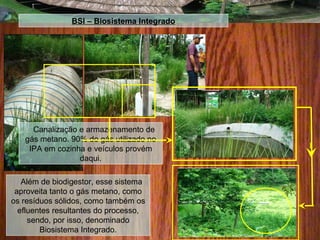

20. BSI – Biosistema Integrado
Além de biodigestor, esse sistema
aproveita tanto o gás metano, como
os resíduos sólidos, como também os
efluentes resultantes do processo,
sendo, por isso, denominado
Biosistema Integrado.
Canalização e armazenamento de
gás metano. 90% do gás utilizado no
IPA em cozinha e veículos provém
daqui.

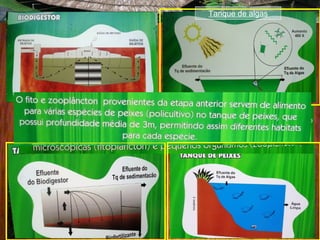

21. Tanque de algas

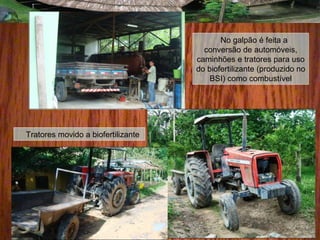

22. Tratores movido a biofertilizante
No galpão é feita a
conversão de automóveis,
caminhões e tratores para uso
do biofertilizante (produzido no
BSI) como combustível

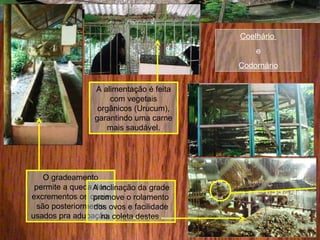

23. Coelhário
e
Codornário
O gradeamento
permite a queda dos
excrementos os quais
são posteriormente
usados pra adubação.
A alimentação é feita
com vegetais
orgânicos (Urucum),
garantindo uma carne
mais saudável.
A inclinação da grade
promove o rolamento
dos ovos e facilidade
na coleta destes.

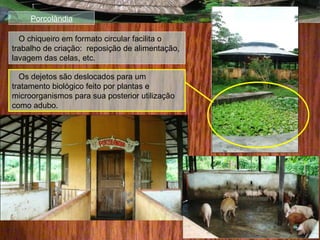

24. Porcolândia
O chiqueiro em formato circular facilita o
trabalho de criação: reposição de alimentação,
lavagem das celas, etc.
Os dejetos são deslocados para um
tratamento biológico feito por plantas e
microorganismos para sua posterior utilização
como adubo.

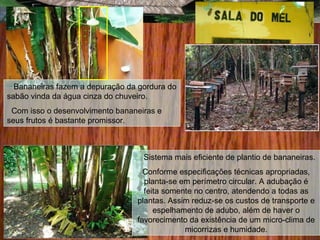

25. Bananeiras fazem a depuração da gordura do
sabão vinda da água cinza do chuveiro.
Com isso o desenvolvimento bananeiras e
seus frutos é bastante promissor.
Sistema mais eficiente de plantio de bananeiras.
Conforme especificações técnicas apropriadas,
planta-se em perímetro circular. A adubação é
feita somente no centro, atendendo a todas as
plantas. Assim reduz-se os custos de transporte e
espelhamento de adubo, além de haver o
favorecimento da existência de um micro-clima de
micorrizas e humidade.
