Introdução à notação bpmn 2

Gestão por Processo
INTRODUÇÃO À NOTAÇÃO BPMN V 2.0
Foco na Modelagem Estratégica
Saulo Barbará
saulobarbara@ufrrj.br

Sumário

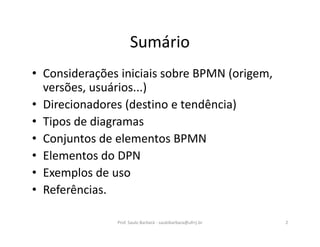

• Considerações iniciais sobre BPMN (origem,
versões, usuários...)
• Direcionadores (destino e tendência)
• Tipos de diagramas
• Conjuntos de elementos BPMN
• Elementos do DPN
• Exemplos de uso
• Referências.
Prof. Saulo Barbará - saulobarbara@ufrrj.br 2

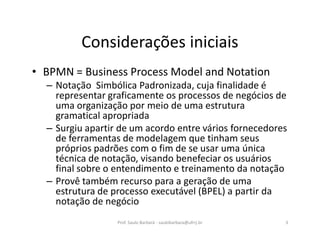

Considerações iniciais
• BPMN = Business Process Model and Notation
– Notação Simbólica Padronizada, cuja finalidade é
representar graficamente os processos de negócios de
uma organização por meio de uma estrutura
gramatical apropriada
– Surgiu apartir de um acordo entre vários fornecedores
de ferramentas de modelagem que tinham seus
próprios padrões com o fim de se usar uma única
técnica de notação, visando benefeciar os usuários
final sobre o entendimento e treinamento da notação
– Provê também recurso para a geração de uma
estrutura de processo executável (BPEL) a partir da
notação de negócio

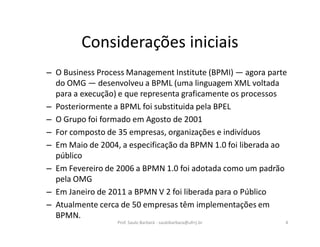

– O Business Process Management Institute (BPMI) — agora parte
do OMG — desenvolveu a BPML (uma linguagem XML voltada
para a execução) e que representa graficamente os processos
– Posteriormente a BPML foi substituida pela BPEL
– O Grupo foi formado em Agosto de 2001
– For composto de 35 empresas, organizações e indivíduos
– Em Maio de 2004, a especificação da BPMN 1.0 foi liberada ao
público
– Em Fevereiro de 2006 a BPMN 1.0 foi adotada como um padrão
pela OMG
– Em Janeiro de 2011 a BPMN V 2 foi liberada para o Público
– Atualmente cerca de 50 empresas têm implementações em
BPMN.

PÚBLICO ALVO
• Consultores de
Estratégias
• Analistas de
Negócio
• Desenhistas de
Processos
• Arquitetos de
Sistemas
• Engenheiros de
Software
PROPÓSITO
AMBIENTE DE NEGÓCIO
BPMN
BPM
BPEL
IMPLEMENTAÇÃO TECNOLÓGICA
Modelagem
Execução
BPEL – Business Process Execution Language (por meio de BPMS)

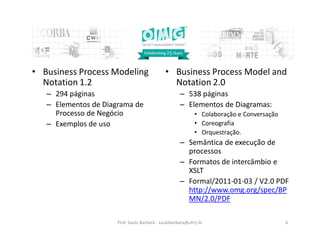

• Business Process Modeling
Notation 1.2
– 294 páginas
– Elementos de Diagrama de
Processo de Negócio
– Exemplos de uso
• Business Process Model and
Notation 2.0
– 538 páginas
– Elementos de Diagramas:
• Colaboração e Conversação
• Coreografia
• Orquestração.
– Semântica de execução de
processos
– Formatos de intercâmbio e
XSLT
– Formal/2011-01-03 / V2.0 PDF
http://www.omg.org/spec/BP
MN/2.0/PDF

Direcionadores da BPMN

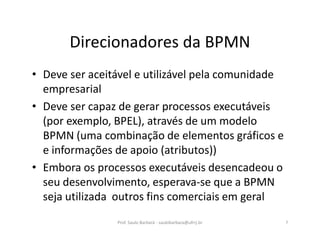

• Deve ser aceitável e utilizável pela comunidade
empresarial
• Deve ser capaz de gerar processos executáveis
(por exemplo, BPEL), através de um modelo
BPMN (uma combinação de elementos gráficos e
e informações de apoio (atributos))
• Embora os processos executáveis desencadeou o
seu desenvolvimento, esperava-se que a BPMN
seja utilizada outros fins comerciais em geral

Direcionadores da BPMN

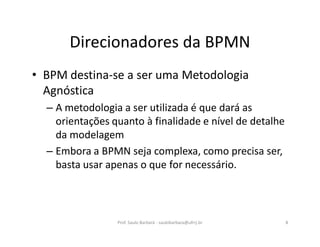

• BPM destina-se a ser uma Metodologia
Agnóstica
– A metodologia a ser utilizada é que dará as
orientações quanto à finalidade e nível de detalhe
da modelagem
– Embora a BPMN seja complexa, como precisa ser,
basta usar apenas o que for necessário.

Sintaxe

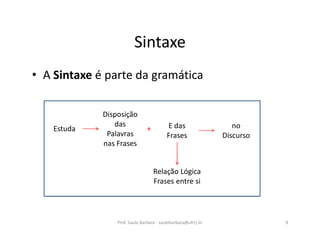

• A Sintaxe é parte da gramática
Estuda
Disposição
das
Palavras
nas Frases
E das
Frases
+ no
Discurso
Relação Lógica
Frases entre si

• Alguns ferramentas de modelagem de BPMN
possibilitam fazer a verificação da sintaxe
Sintaxe

Tipos de Diagramas

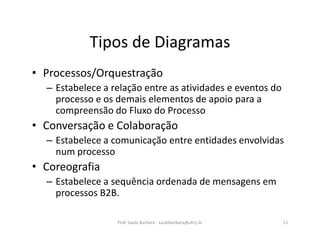

• Processos/Orquestração
– Estabelece a relação entre as atividades e eventos do
processo e os demais elementos de apoio para a
compreensão do Fluxo do Processo
• Conversação e Colaboração
– Estabelece a comunicação entre entidades envolvidas
num processo
• Coreografia
– Estabelece a sequência ordenada de mensagens em
processos B2B.

Diagrama de Processo/Orquestração

Diagrama de
Colaboração/Conversação
Em CASA No TRABALHO
Trabalhar
Ir para o trabalho
Voltar para casa
• Exemplo 1

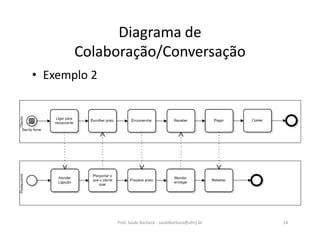

• Exemplo 2
Diagrama de
Colaboração/Conversação

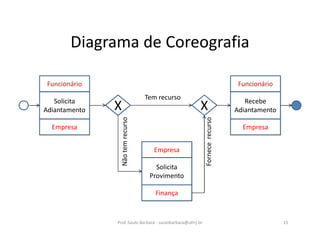

Diagrama de Coreografia
Funcionário
Solicita
Adiantamento
Tem recurso
Empresa
X X
Funcionário
Recebe
Adiantamento
Empresa
Empresa
Solicita
Provimento
Finança
Nãotemrecurso
Fornecerecurso

Conjuntos de Elementos BPMN 2.0

Elementos de Diagrama de Processo
BPMN 2.0
• SWIM LANES
– A BPMN usa o conceito de swim lanes
(RUMMLER, Gary e BRACHES, Alan (1990)) para a
elaboração e organização dos DPN

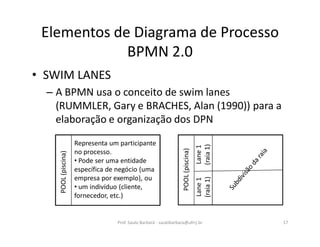

POOL(piscina)
Representa um participante
no processo.
• Pode ser uma entidade
específica de negócio (uma
empresa por exemplo), ou
• um indivíduo (cliente,
fornecedor, etc.)
POOL(piscina)
Lane1
(raia1)
Lane1
(raia1)

BPMN 2.0

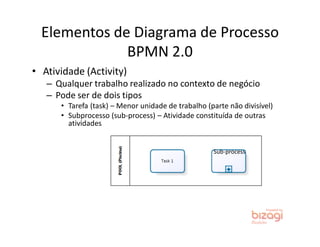

• Atividade (Activity)
– Qualquer trabalho realizado no contexto de negócio
– Pode ser de dois tipos
• Tarefa (task) – Menor unidade de trabalho (parte não divisível)
• Subprocesso (sub-process) – Atividade constituída de outras
atividades
Sub-process

BPMN 2.0

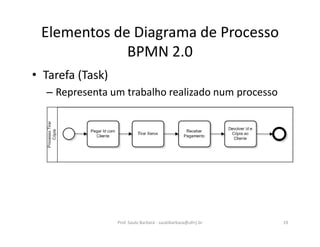

• Tarefa (Task)
– Representa um trabalho realizado num processo

BPMN 2.0

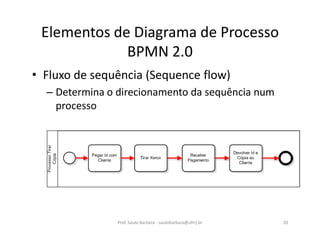

• Fluxo de sequência (Sequence flow)
– Determina o direcionamento da sequência num
processo

BPMN 2.0

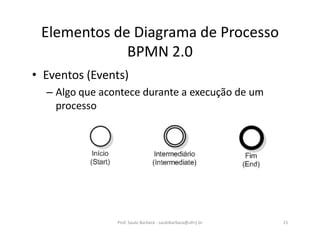

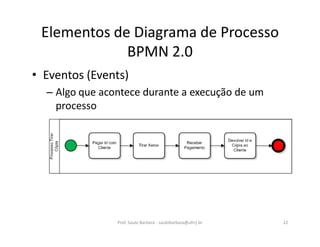

• Eventos (Events)
– Algo que acontece durante a execução de um
processo

• Partes do processo
BPMN 2.0

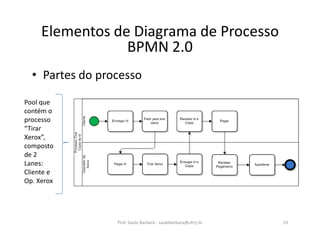

Pool que
contém o
processo
“Tirar
Xerox”,
composto
de 2
Lanes:
Cliente e
Op. Xerox

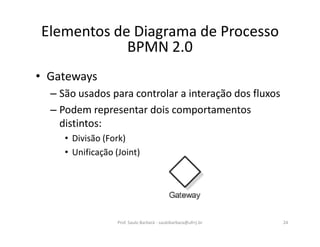

• Gateways
– São usados para controlar a interação dos fluxos
– Podem representar dois comportamentos
distintos:
• Divisão (Fork)
• Unificação (Joint)
BPMN 2.0

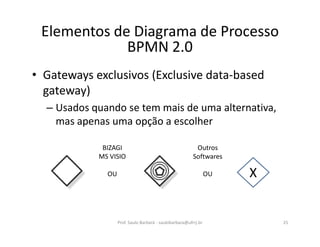

• Gateways exclusivos (Exclusive data-based
gateway)
– Usados quando se tem mais de uma alternativa,
mas apenas uma opção a escolher
BPMN 2.0
X
BIZAGI
MS VISIO
OU
Outros
Softwares
OU

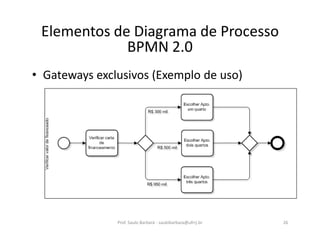

• Gateways exclusivos (Exemplo de uso)
BPMN 2.0

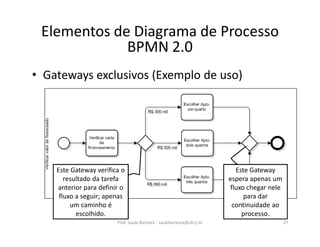

• Gateways exclusivos (Exemplo de uso)
BPMN 2.0
Este Gateway verifica o
resultado da tarefa
anterior para definir o
fluxo a seguir; apenas
um caminho é
escolhido.
Este Gateway
espera apenas um
fluxo chegar nele
para dar
continuidade ao
processo.

• Gateways paralelos (Parallel gateways)
– Usados para dividir ou unir caminhos paralelos em
um processo
BPMN 2.0

• Gateways paralelos (Exemplo de uso)
BPMN 2.0

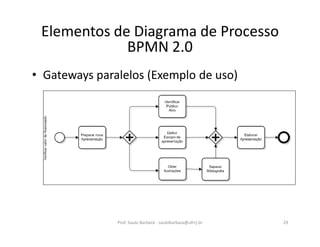

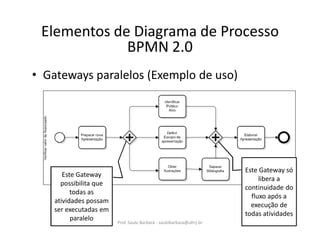

• Gateways paralelos (Exemplo de uso)
BPMN 2.0
Este Gateway
possibilita que
todas as
atividades possam
ser executadas em
paralelo
Este Gateway só
libera a
continuidade do
fluxo após a
execução de
todas atividades

• Subprocessos (Sub-process)
– Abstração de um conjunto de atividades com uma
finalidade específica
– Podem ser representados de dois modos:
BPMN 2.0
Contraído (Collapsed) Expandido (Expanded)

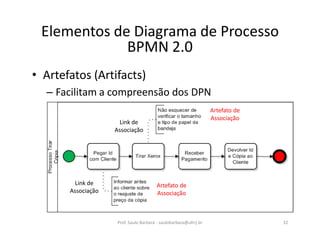

• Artefatos (Artifacts)
– Facilitam a compreensão dos DPN
BPMN 2.0
Link de
Associação
Link de
Associação
Artefato de
Associação
Artefato de
Associação

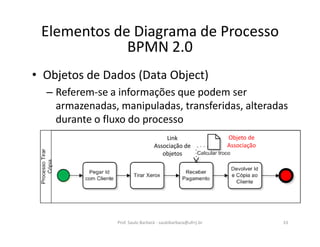

• Objetos de Dados (Data Object)
– Referem-se a informações que podem ser
armazenadas, manipuladas, transferidas, alteradas
durante o fluxo do processo
BPMN 2.0
Objeto de
Associação
Link
Associação de
objetos

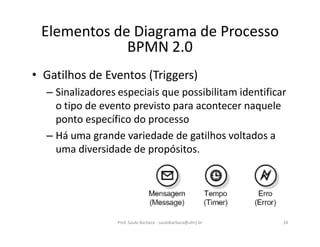

• Gatilhos de Eventos (Triggers)
– Sinalizadores especiais que possibilitam identificar
o tipo de evento previsto para acontecer naquele
ponto específico do processo
– Há uma grande variedade de gatilhos voltados a
uma diversidade de propósitos.
BPMN 2.0

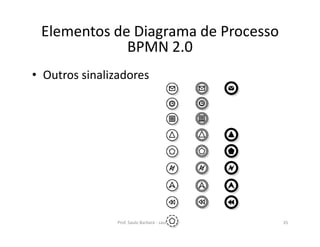

• Outros sinalizadores
BPMN 2.0

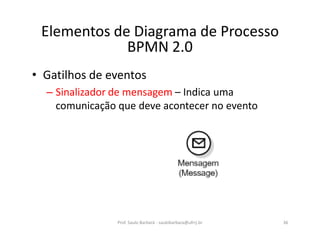

• Gatilhos de eventos
– Sinalizador de mensagem – Indica uma
comunicação que deve acontecer no evento
BPMN 2.0

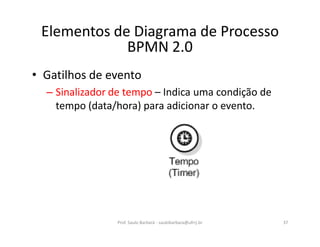

• Gatilhos de evento
– Sinalizador de tempo – Indica uma condição de
tempo (data/hora) para adicionar o evento.
BPMN 2.0

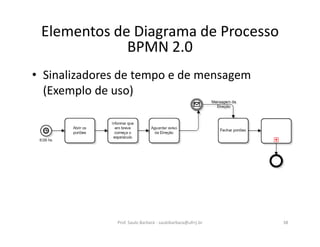

• Sinalizadores de tempo e de mensagem
(Exemplo de uso)
BPMN 2.0

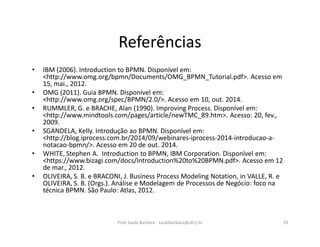

Referências
