O documento descreve os principais processos e equipamentos utilizados na exploração e produção de petróleo e gás, incluindo: (1) aquisição e processamento de dados sísmicos, (2) perfuração de poços terrestres e marítimos, (3) unidades de produção offshore como plataformas.

2. Exploração e Produção (Upstream)

4. Analise SísmicaViabilidade técnica e econômica

6. Analise de Superfície.

7. A Descoberta (Sísmica)Tempo e Amplitude

8. Aquisição de Dados TerrestrePerfuração para colocação de explosivos

9. Aquisição em Zonas Alagadas

10. Aquisição em Desertos e Selvas

11. Fontes, Receptores e Equipamentos de Registro e Armazenamento de Dados

12. Sismógrafo

13. Aquisição 3D no MarHidrofone

14. Aquisição 3DNavio com vários cabos adquirindo simultaneamente várias linhas sísmicas num levantamento 3D (extraído de Thomas, J., E., 2001).

15. Registro, Armazenamento e Processamento de Dados Sísmicos

16. Resposta acústica Migração

17. Interpretação SísmicaInterpretação Sísmica:Impacto dos Softwares de Visualização 3D

18. Exploração até 9 anos, não prorrogáveis...

19. Levantamentos Sísmicos Terrestre e Marítimo

20. Levantamentos Sísmicos Terrestre e Marítimo

21. Levantamentos Sísmicos Terrestre e Marítimo

22. Levantamentos Sísmicos Terrestre e Marítimopontos marcados

24. L.A ou LDA

25. Da Geologia ao Petróleo

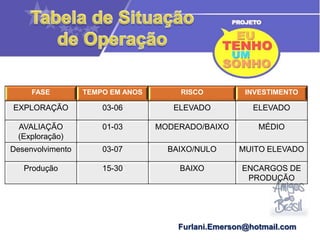

26. Tabela de Situação de Operação

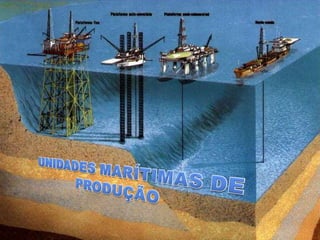

27. UNIDADES MARÍTIMAS DE PRODUÇÃO

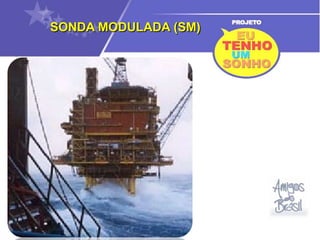

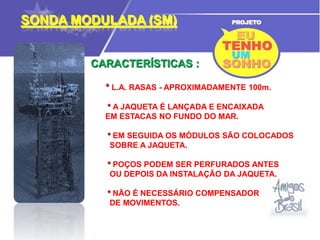

28. SONDA MODULADA (SM)CARACTERÍSTICAS :* L.A. RASAS - APROXIMADAMENTE 100m. * A JAQUETA É LANÇADA E ENCAIXADA EM ESTACAS NO FUNDO DO MAR. * EM SEGUIDA OS MÓDULOS SÃO COLOCADOS SOBRE A JAQUETA. * POÇOS PODEM SER PERFURADOS ANTES OU DEPOIS DA INSTALAÇÃO DA JAQUETA. * NÃO É NECESSÁRIO COMPENSADOR DE MOVIMENTOS.

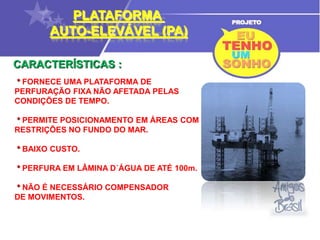

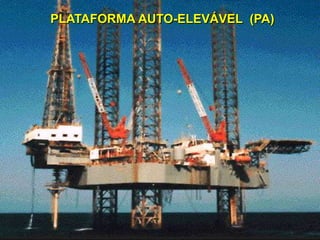

29. PLATAFORMA AUTO-ELEVÁVEL (PA)CARACTERÍSTICAS : * FORNECE UMA PLATAFORMA DE PERFURAÇÃO FIXA NÃO AFETADA PELAS CONDIÇÕES DE TEMPO. * PERMITE POSICIONAMENTO EM ÁREAS COM RESTRIÇÕES NO FUNDO DO MAR. * BAIXO CUSTO.

30. * PERFURA EM LÂMINA D´ÁGUA DE ATÉ 100m.

31. * NÃO É NECESSÁRIO COMPENSADOR DE MOVIMENTOS.

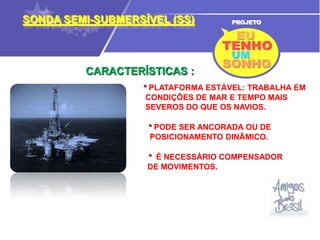

32. SONDA SEMI-SUBMERSÍVEL (SS)CARACTERÍSTICAS : * PLATAFORMA ESTÁVEL: TRABALHA EM CONDIÇÕES DE MAR E TEMPO MAIS SEVEROS DO QUE OS NAVIOS. * PODE SER ANCORADA OU DE POSICIONAMENTO DINÂMICO. * É NECESSÁRIO COMPENSADOR DE MOVIMENTOS.

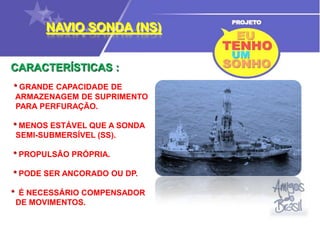

33. NAVIO SONDA (NS)CARACTERÍSTICAS : * GRANDE CAPACIDADE DE ARMAZENAGEM DE SUPRIMENTO PARA PERFURAÇÃO. * MENOS ESTÁVEL QUE A SONDA SEMI-SUBMERSÍVEL (SS). * PROPULSÃO PRÓPRIA. * PODE SER ANCORADO OU DP. * É NECESSÁRIO COMPENSADOR DE MOVIMENTOS.

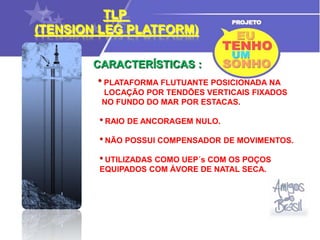

34. TLP (TENSION LEG PLATFORM)CARACTERÍSTICAS : * PLATAFORMA FLUTUANTE POSICIONADA NA LOCAÇÃO POR TENDÕES VERTICAIS FIXADOS NO FUNDO DO MAR POR ESTACAS. * RAIO DE ANCORAGEM NULO. * NÃO POSSUI COMPENSADOR DE MOVIMENTOS. * UTILIZADAS COMO UEP´s COM OS POÇOS EQUIPADOS COM ÁVORE DE NATAL SECA.

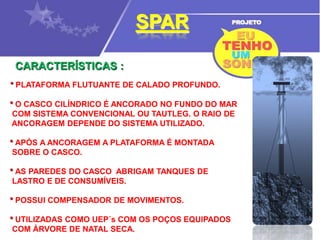

35. SPARCARACTERÍSTICAS : * PLATAFORMA FLUTUANTE DE CALADO PROFUNDO. * O CASCO CILÍNDRICO É ANCORADO NO FUNDO DO MAR COM SISTEMA CONVENCIONAL OU TAUTLEG. O RAIO DE ANCORAGEM DEPENDE DO SISTEMA UTILIZADO. * APÓS A ANCORAGEM A PLATAFORMA É MONTADA SOBRE O CASCO. * AS PAREDES DO CASCO ABRIGAM TANQUES DE LASTRO E DE CONSUMÍVEIS. * POSSUI COMPENSADOR DE MOVIMENTOS. * UTILIZADAS COMO UEP´s COM OS POÇOS EQUIPADOS COM ÁRVORE DE NATAL SECA.

36. PLATAFORMA AUTO-ELEVÁVEL (PA)

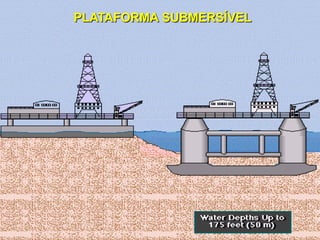

37. PLATAFORMA SUBMERSÍVEL

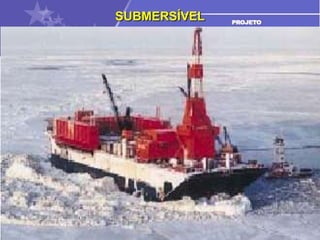

38. SUBMERSÍVEL

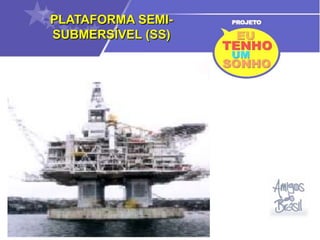

39. PLATAFORMA SEMI-SUBMERSÍVEL (SS)

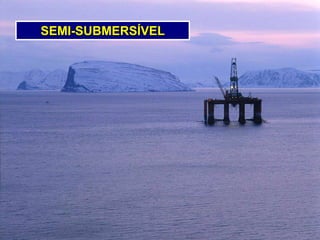

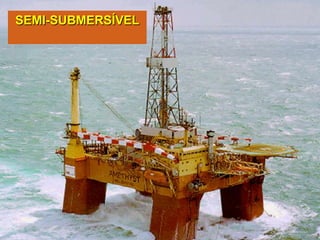

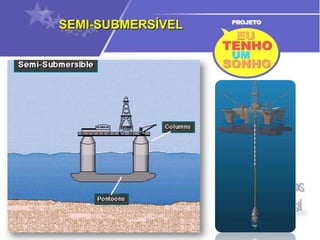

40. SEMI-SUBMERSÍVEL

41. SEMI-SUBMERSÍVEL

42. SEMI-SUBMERSÍVEL

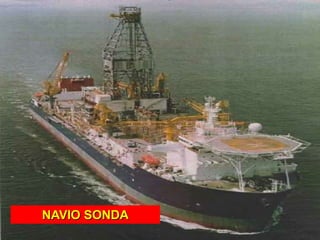

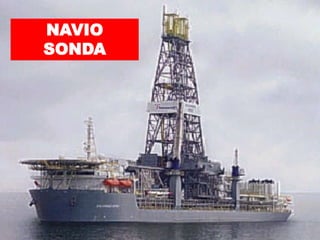

43. NAVIO SONDA

44. NAVIO SONDA

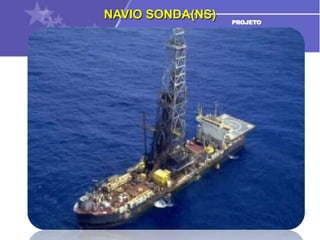

45. NAVIO SONDA(NS)

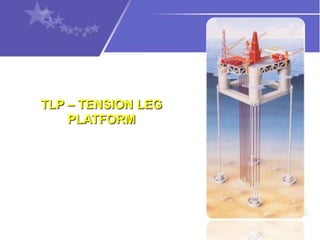

46. TLP – TENSION LEG PLATFORM

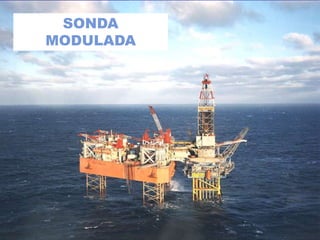

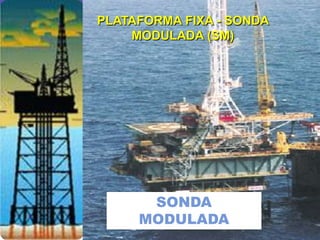

47. PLATAFORMA FIXA - SONDA MODULADA (SM) SONDA MODULADA

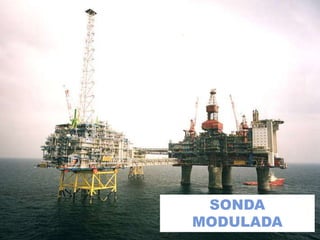

48. SONDA MODULADA

49. SONDA MODULADA

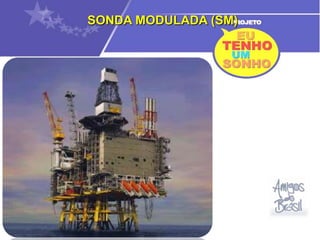

50. SONDA MODULADA (SM)

51. SONDA MODULADA (SM)

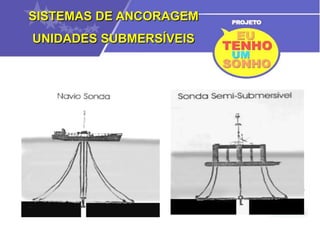

52. SISTEMAS DE ANCORAGEMUNIDADES SUBMERSÍVEIS

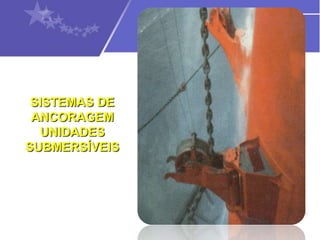

53. SISTEMAS DE ANCORAGEM - UNIDADES SUBMERSÍVEIS

54. SISTEMAS DE ANCORAGEM UNIDADES SUBMERSÍVEIS

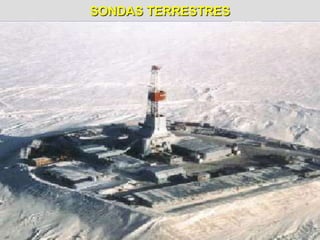

55. SONDAS TERRESTRES

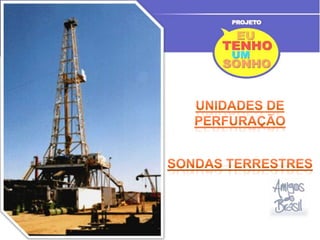

56. UNIDADES DE PERFURAÇÃOSONDAS TERRESTRES

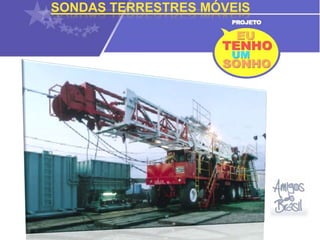

57. SONDAS TERRESTRES MÓVEIS

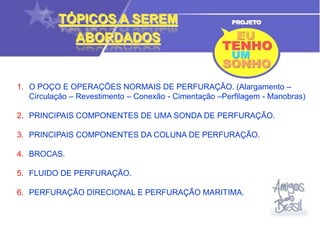

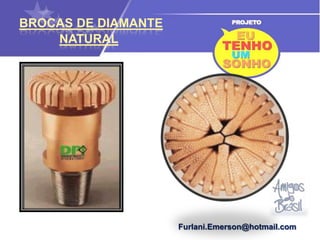

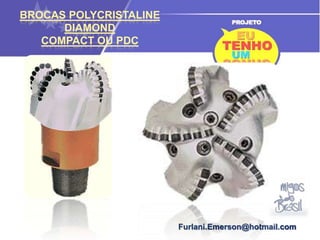

58. TÓPICOS A SEREM ABORDADOSO POÇO E OPERAÇÕES NORMAIS DE PERFURAÇÃO. (Alargamento –Circulação – Revestimento – Conexão - Cimentação –Perfilagem - Manobras)PRINCIPAIS COMPONENTES DE UMA SONDA DE PERFURAÇÃO.PRINCIPAIS COMPONENTES DA COLUNA DE PERFURAÇÃO.BROCAS. FLUIDO DE PERFURAÇÃO.PERFURAÇÃO DIRECIONAL E PERFURAÇÃO MARITIMA.

59. O POÇO E OPERAÇÕES NORMAIS DE PERFURAÇÃO

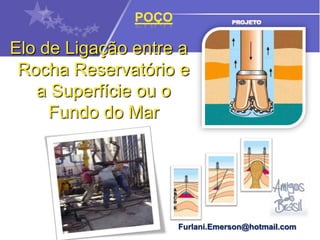

60. PoçoElo de Ligação entre a Rocha Reservatório e a Superfície ou o Fundo do Mar

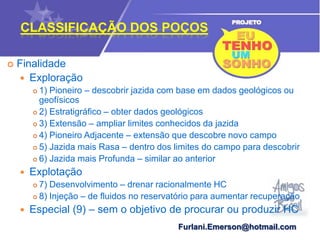

61. Classificação dos PoçosFinalidadeExploração1) Pioneiro – descobrir jazida com base em dados geológicos ou geofísicos2) Estratigráfico – obter dados geológicos3) Extensão – ampliar limites conhecidos da jazida4) Pioneiro Adjacente – extensão que descobre novo campo5) Jazida mais Rasa – dentro dos limites do campo para descobrir6) Jazida mais Profunda – similar ao anteriorExplotação7) Desenvolvimento – drenar racionalmente HC8) Injeção – de fluidos no reservatório para aumentar recuperaçãoEspecial (9) – sem o objetivo de procurar ou produzir HC

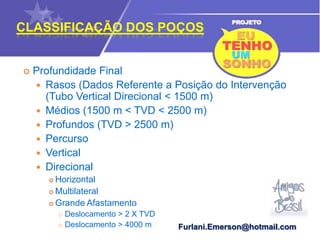

62. Classificação dos PoçosProfundidade FinalRasos (Dados Referente a Posição do Intervenção (Tubo Vertical Direcional < 1500 m)Médios (1500 m < TVD < 2500 m)Profundos (TVD > 2500 m)PercursoVerticalDirecionalHorizontalMultilateralGrande AfastamentoDeslocamento > 2 X TVDDeslocamento > 4000 m

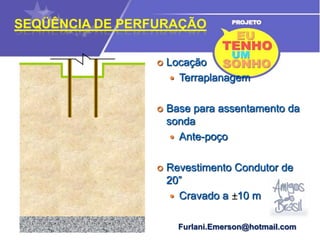

63. Seqüência de PerfuraçãoLocaçãoTerraplanagemBase para assentamento da sondaAnte-poçoRevestimento Condutor de 20”Cravado a ±10 m

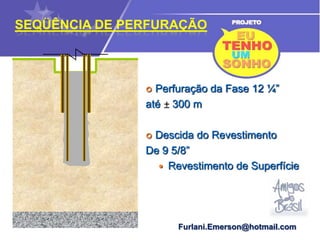

64. Seqüência de PerfuraçãoPerfuração da Fase 12 ¼” até ± 300 mDescida do Revestimento De 9 5/8”Revestimento de Superfície

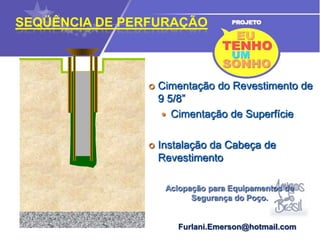

65. Seqüência de PerfuraçãoCimentação do Revestimento de 9 5/8”Cimentação de SuperfícieInstalação da Cabeça de RevestimentoAclopação para Equipamentos de Segurança do Poço.

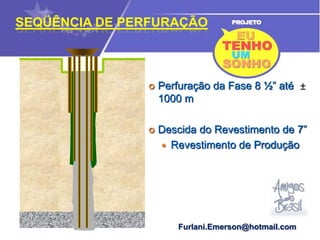

66. Seqüência de PerfuraçãoPerfuração da Fase 8 ½” até ± 1000 mDescida do Revestimento de 7”Revestimento de Produção

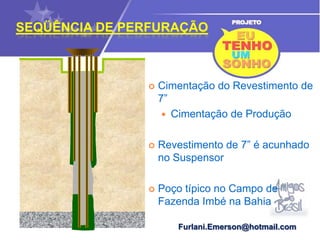

67. Seqüência de PerfuraçãoCimentação do Revestimento de 7”Cimentação de ProduçãoRevestimento de 7” é acunhado no SuspensorPoço típico no Campo de Fazenda Imbé na Bahia

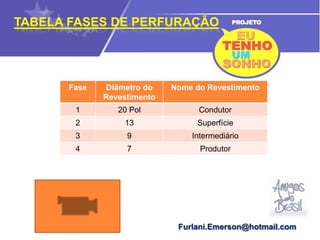

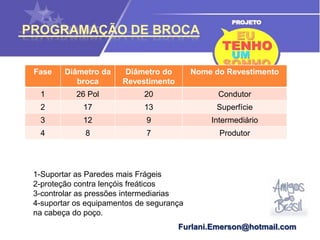

68. Tabela Fases de Perfuração

69. PRINCIPAIS COMPONENTES DE UMA SONDA DE PERFURAÇÃO.

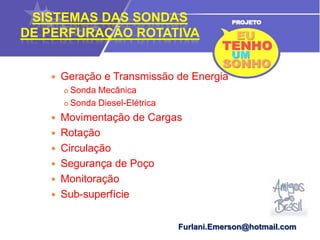

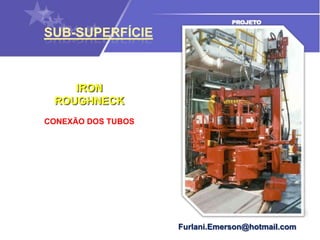

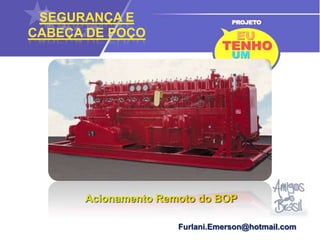

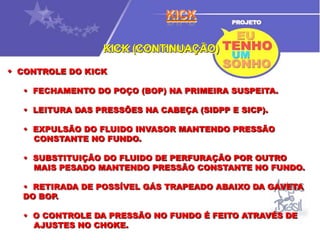

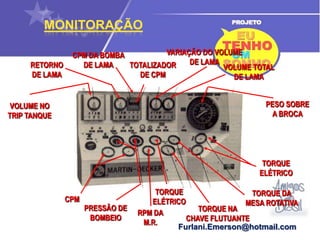

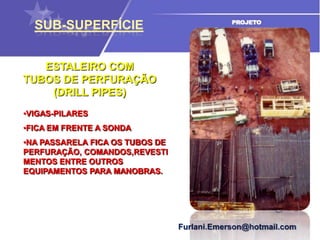

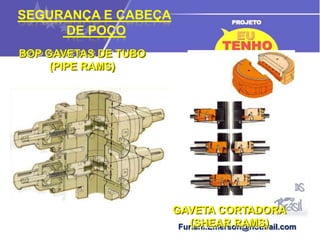

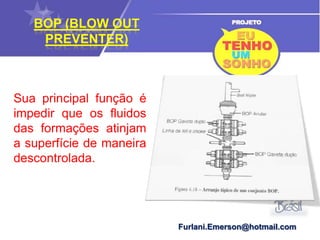

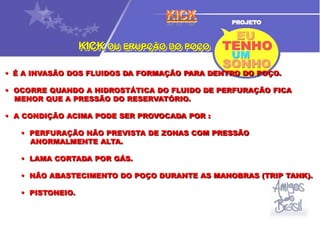

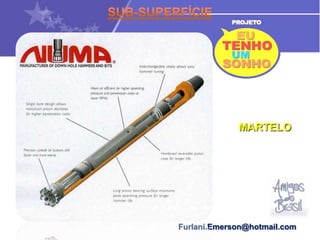

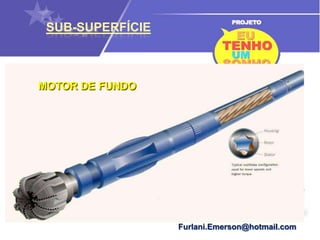

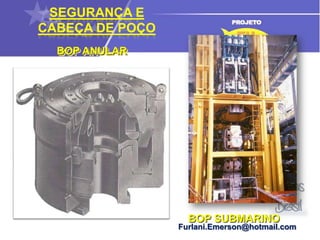

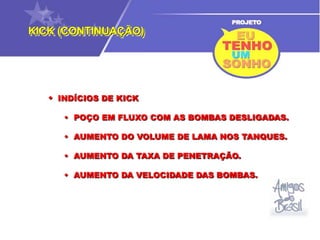

70. Sistemas das Sondas de Perfuração RotativaGeração e Transmissão de EnergiaSonda MecânicaSonda Diesel-ElétricaMovimentação de CargasRotaçãoCirculaçãoSegurança de PoçoMonitoraçãoSub-superfície

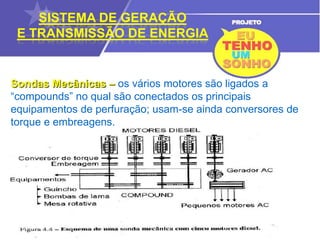

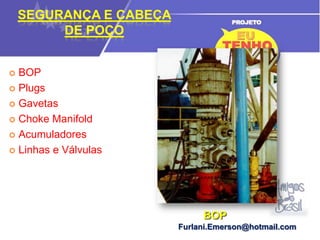

71. Sistema de Geração e Transmissão de EnergiaSondas Mecânicas – os vários motores são ligados a “compounds” no qual são conectados os principais equipamentos de perfuração; usam-se ainda conversores de torque e embreagens.

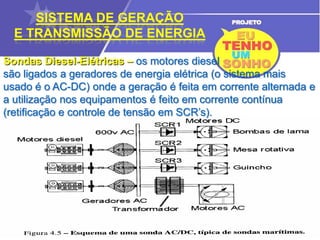

72. Sistema de Geração e Transmissão de EnergiaSondas Diesel-Elétricas – os motores diesel são ligados a geradores de energia elétrica (o sistema mais usado é o AC-DC) onde a geração é feita em corrente alternada e a utilização nos equipamentos é feito em corrente contínua (retificação e controle de tensão em SCR’s).

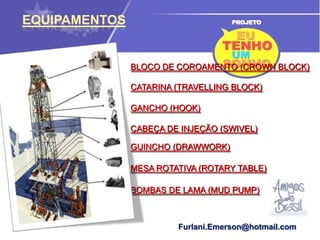

73. EquipamentosBLOCO DE COROAMENTO (CROWN BLOCK)CATARINA (TRAVELLING BLOCK)GANCHO (HOOK)CABEÇA DE INJEÇÃO (SWIVEL)GUINCHO (DRAWWORK)MESA ROTATIVA (ROTARY TABLE)BOMBAS DE LAMA (MUD PUMP)

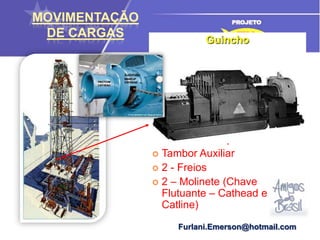

74. Movimentação de CargasGuinchoTambor PrincipalTambor Auxiliar2 - Freios2 – Molinete (Chave Flutuante – Cathead e Catline)

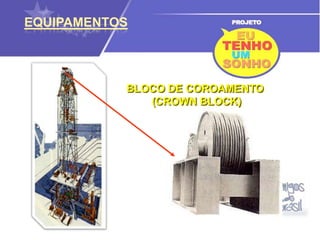

75. EquipamentosBLOCO DE COROAMENTO (CROWN BLOCK)

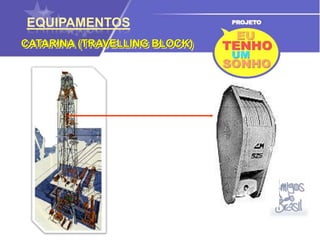

76. EquipamentosCATARINA (TRAVELLING BLOCK)

77. EquipamentosGANCHO (HOOK)

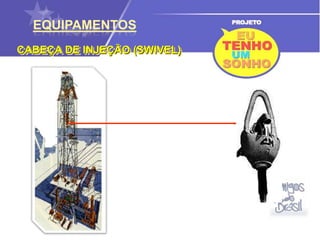

78. EquipamentosCABEÇA DE INJEÇÃO (SWIVEL)

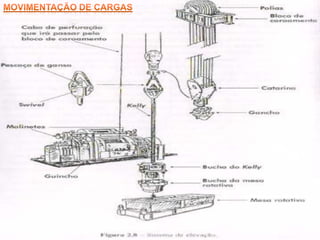

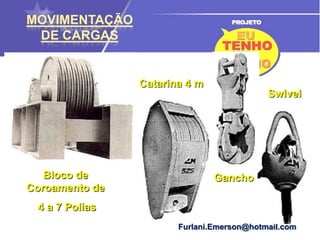

79. Movimentação de CargasCatarina 4 mSwivelBloco de Coroamento de 4 a 7 PoliasGancho

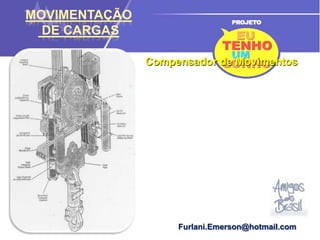

80. Movimentaçãode CargasCompensador de Movimentos

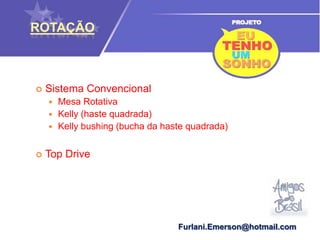

81. RotaçãoSistema ConvencionalMesa Rotativa Kelly (haste quadrada)Kelly bushing (bucha da haste quadrada)Top Drive

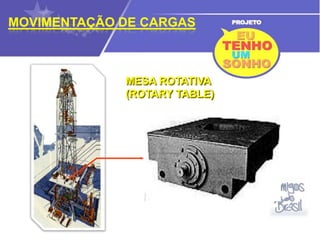

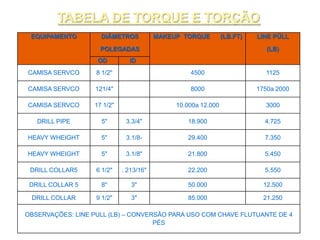

82. Movimentação de CargasMESA ROTATIVA(ROTARY TABLE)

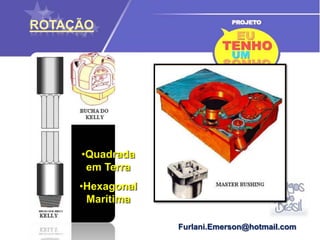

83. RotaçãoQuadrada em Terra

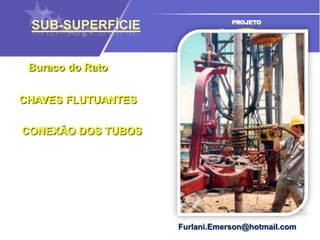

84. Hexagonal MarítimaMovimentação de Cargas

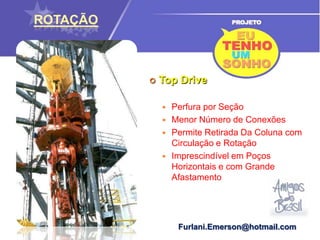

85. RotaçãoTop DrivePerfura por Seção Menor Número de ConexõesPermite Retirada Da Coluna com Circulação e Rotação Imprescindível em Poços Horizontais e com Grande Afastamento

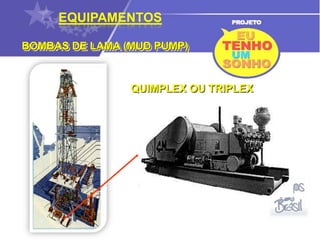

86. EquipamentosBOMBAS DE LAMA (MUD PUMP)QUIMPLEX OU TRIPLEX

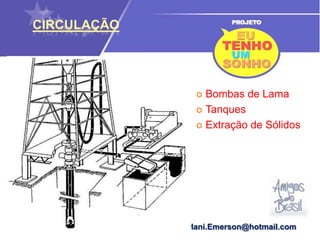

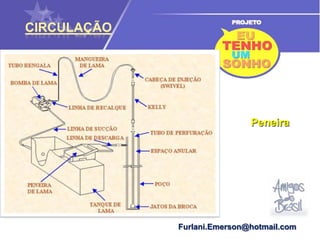

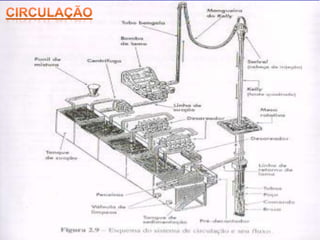

87. CirculaçãoBombas de LamaTanques Extração de Sólidos

88. CirculaçãoPeneira

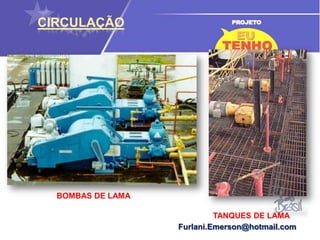

89. CirculaçãoBOMBAS DE LAMATANQUES DE LAMA

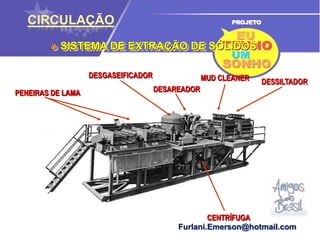

90. CirculaçãoSISTEMA DE EXTRAÇÃO DE SÓLIDOSDESGASEIFICADORMUD CLEANERDESSILTADORDESAREADORPENEIRAS DE LAMACENTRÍFUGA

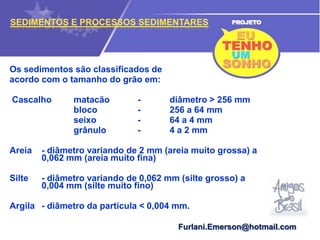

91. Sedimentos e Processos Sedimentares Os sedimentos são classificados de acordo com o tamanho do grão em: Cascalho matacão - diâmetro > 256 mm bloco - 256 a 64 mm seixo - 64 a 4 mm grânulo - 4 a 2 mmAreia - diâmetro variando de 2 mm (areia muito grossa) a 0,062 mm (areia muito fina)Silte - diâmetro variando de 0,062 mm (silte grosso) a 0,004 mm (silte muito fino)Argila - diâmetro da partícula < 0,004 mm.

92. Circulação

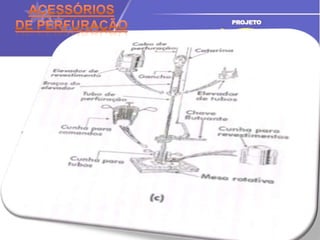

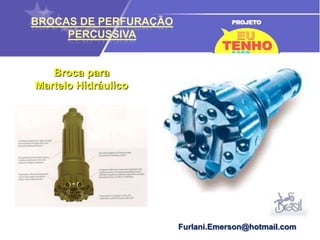

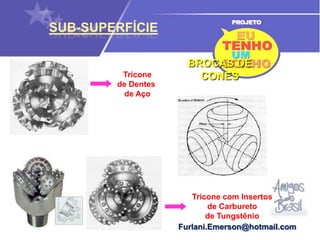

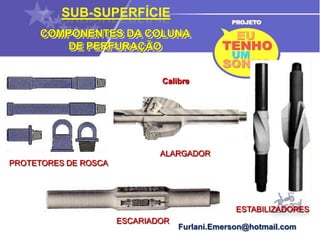

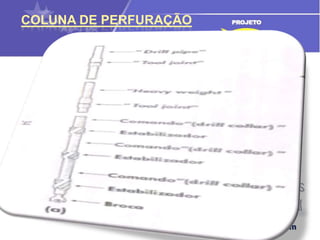

93. ACESSóRIOSde pERFURAÇÃO
