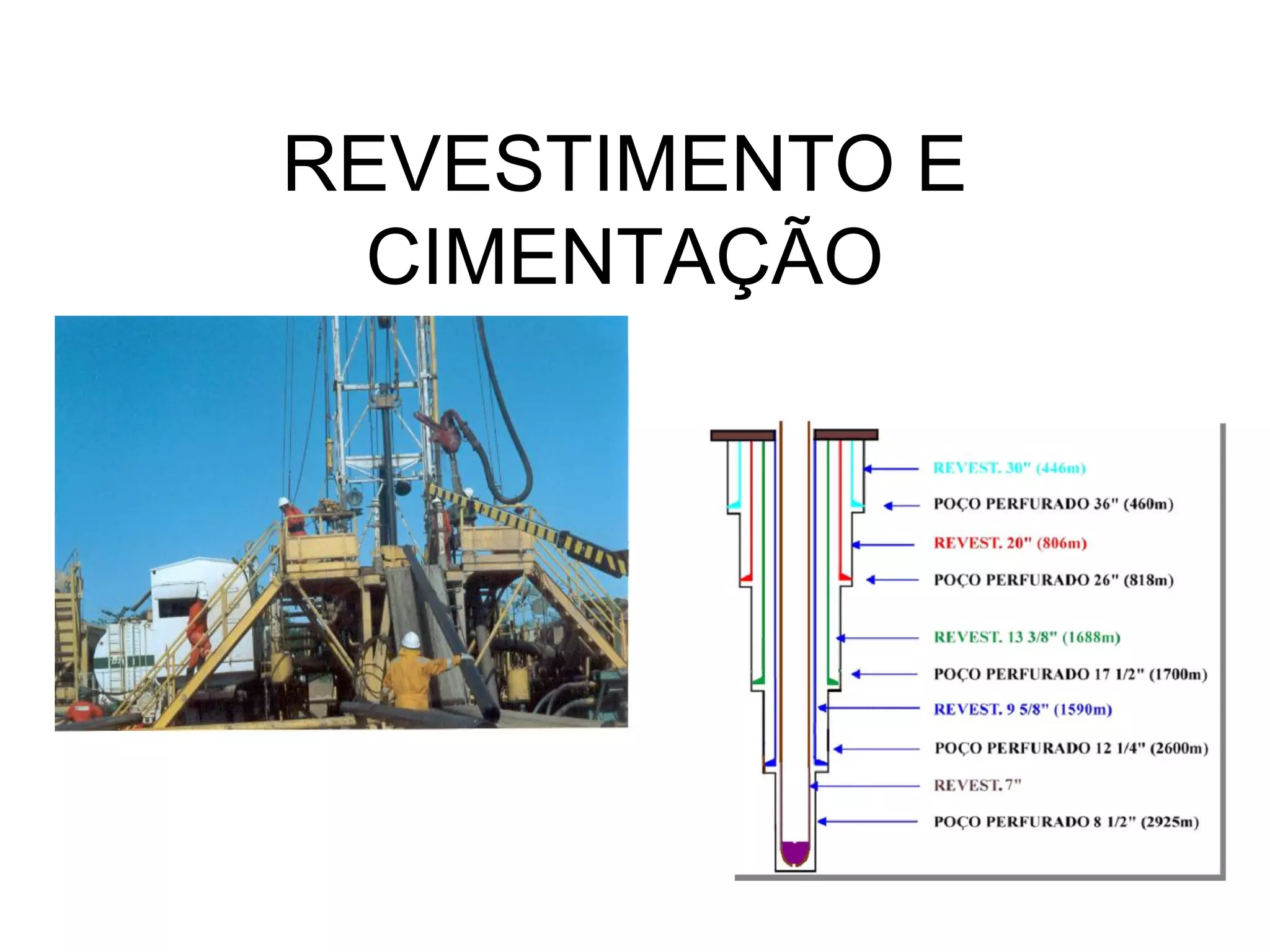

REVESTIMENTO E
  CIMENTAÇÃO

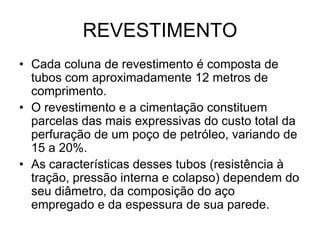

REVESTIMENTO
• Cada coluna de revestimento é composta de
  tubos com aproximadamente 12 metros de
  comprimento.
• O revestimento e a cimentação constituem
  parcelas das mais expressivas do custo total da
  perfuração de um poço de petróleo, variando de
  15 a 20%.
• As características desses tubos (resistência à
  tração, pressão interna e colapso) dependem do
  seu diâmetro, da composição do aço
  empregado e da espessura de sua parede.
COLUNA DE REVESTIMENTO
• A composição de cada coluna é decidida
  em função das solicitações que esta
  sofrerá durante sua instalação e seu uso.
• As operações de revestimento são ditas
  operações especiais, pois, embora
  normais na vida do poço, não são
  contínuas, mas executadas somente em
  determinados momentos da perfuração.
Coluna de revestimento
• Uma coluna de revestimento é constituída de diversos
  tubos de aço unidos por conectores ou luvas especiais,
  descidos num poço de petróleo com a função básica de
  sustentar as formações perfuradas pela broca.




  Tubos de revestimento 9 5/8 pol   Tubos de revestimento de 7 pol

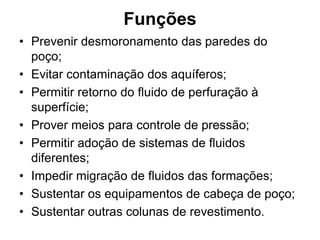

Funções
• Prevenir desmoronamento das paredes do
  poço;
• Evitar contaminação dos aquíferos;
• Permitir retorno do fluido de perfuração à
  superfície;
• Prover meios para controle de pressão;
• Permitir adoção de sistemas de fluidos
  diferentes;
• Impedir migração de fluidos das formações;
• Sustentar os equipamentos de cabeça de poço;
• Sustentar outras colunas de revestimento.

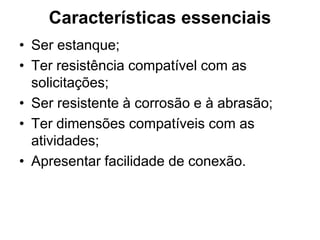

Características essenciais
• Ser estanque;
• Ter resistência compatível com as
  solicitações;
• Ser resistente à corrosão e à abrasão;
• Ter dimensões compatíveis com as
  atividades;
• Apresentar facilidade de conexão.

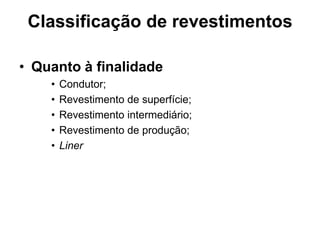

Classificação de revestimentos

• Quanto à finalidade
    •   Condutor;
    •   Revestimento de superfície;
    •   Revestimento intermediário;
    •   Revestimento de produção;
    •   Liner

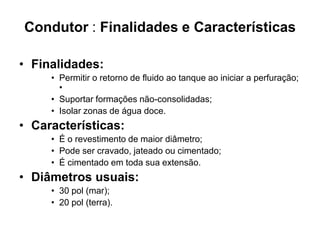

Condutor : Finalidades e Características

• Finalidades:
     • Permitir o retorno de fluido ao tanque ao iniciar a perfuração;
       •
     • Suportar formações não-consolidadas;
     • Isolar zonas de água doce.
• Características:
     • É o revestimento de maior diâmetro;
     • Pode ser cravado, jateado ou cimentado;
     • É cimentado em toda sua extensão.
• Diâmetros usuais:
     • 30 pol (mar);
     • 20 pol (terra).
Revestimento de superfície
• Finalidades:
  – Servir de base para instalação dos equipamentos de
    superfície;
  – Isolar zonas de água doce;
  – Suportar outras colunas de revestimento.
• Características:
  – É cimentado em toda sua extensão;
  – Tem função estrutural.
• Diâmetros usuais:
  – 20 pol (mar);
  – 13/8 pol - poço com 03 fases (terra);
  – 9 5/8 pol - poço com 02 fases (terra).
Revestimento de produção

• Finalidades:
     • Confinar a produção no interior do poço;
     • Isolar zonas de água da zona produtora;
     • Isolar reservatórios com fluidos ou pressões diferentes.
• Características:
     •   Alta resistência aos esforços;
     •   Exigência de boa qualidade da cimentação;
     •   Último revestimento a ser descido no poço;
     •   A cimentação pode ser feita em um ou dois estágios.
• Diâmetros usuais:
     • 7 pol;
     • 5 1/2 pol.

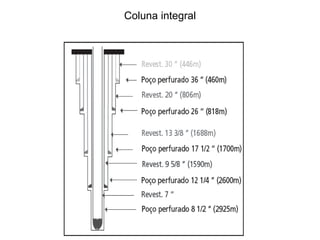

Coluna integral

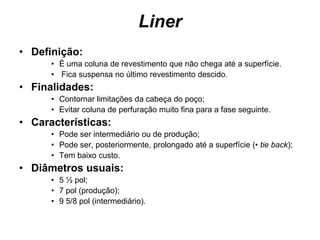

Liner
• Definição:
      • É uma coluna de revestimento que não chega até a superfície.
      • Fica suspensa no último revestimento descido.
• Finalidades:
      • Contornar limitações da cabeça do poço;
      • Evitar coluna de perfuração muito fina para a fase seguinte.
• Características:
      • Pode ser intermediário ou de produção;
      • Pode ser, posteriormente, prolongado até a superfície (• tie back);
      • Tem baixo custo.
• Diâmetros usuais:
      • 5 ½ pol;
      • 7 pol (produção);
      • 9 5/8 pol (intermediário).

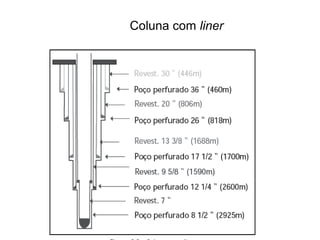

Coluna com liner

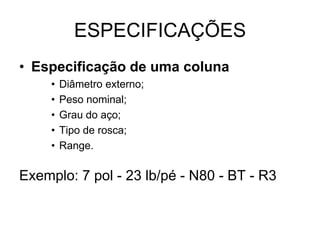

ESPECIFICAÇÕES
• Especificação de uma coluna
     •   Diâmetro externo;
     •   Peso nominal;
     •   Grau do aço;
     •   Tipo de rosca;
     •   Range.

Exemplo: 7 pol - 23 lb/pé - N80 - BT - R3

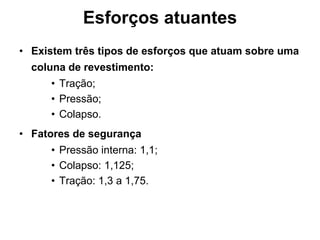

Esforços atuantes
• Existem três tipos de esforços que atuam sobre uma
  coluna de revestimento:
     • Tração;
     • Pressão;
     • Colapso.
• Fatores de segurança
     • Pressão interna: 1,1;
     • Colapso: 1,125;
     • Tração: 1,3 a 1,75.

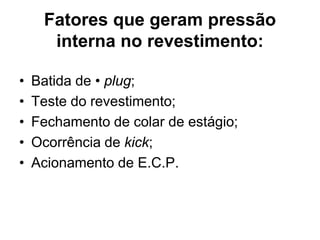

Fatores que geram pressão
      interna no revestimento:

•   Batida de • plug;
•   Teste do revestimento;
•   Fechamento de colar de estágio;
•   Ocorrência de kick;
•   Acionamento de E.C.P.

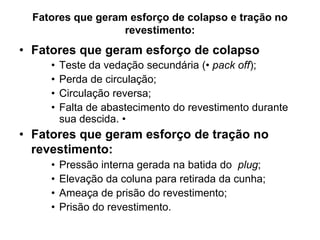

Fatores que geram esforço de colapso e tração no
                   revestimento:
• Fatores que geram esforço de colapso
     •   Teste da vedação secundária (• pack off);
     •   Perda de circulação;
     •   Circulação reversa;
     •   Falta de abastecimento do revestimento durante
         sua descida. •
• Fatores que geram esforço de tração no
  revestimento:
     •   Pressão interna gerada na batida do plug;
     •   Elevação da coluna para retirada da cunha;
     •   Ameaça de prisão do revestimento;
     •   Prisão do revestimento.

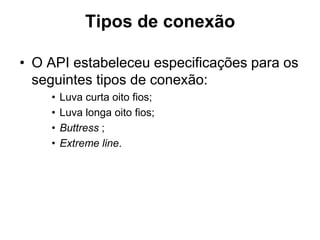

Tipos de conexão

• O API estabeleceu especificações para os
  seguintes tipos de conexão:
    •   Luva curta oito fios;
    •   Luva longa oito fios;
    •   Buttress ;
    •   Extreme line.

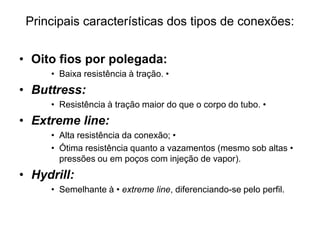

Principais características dos tipos de conexões:


• Oito fios por polegada:
     • Baixa resistência à tração. •
• Buttress:
     • Resistência à tração maior do que o corpo do tubo. •
• Extreme line:
     • Alta resistência da conexão; •
     • Ótima resistência quanto a vazamentos (mesmo sob altas •
       pressões ou em poços com injeção de vapor).
• Hydrill:
     • Semelhante à • extreme line, diferenciando-se pelo perfil.

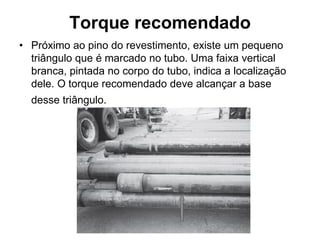

Torque recomendado
• Próximo ao pino do revestimento, existe um pequeno
  triângulo que é marcado no tubo. Uma faixa vertical
  branca, pintada no corpo do tubo, indica a localização
  dele. O torque recomendado deve alcançar a base
  desse triângulo.

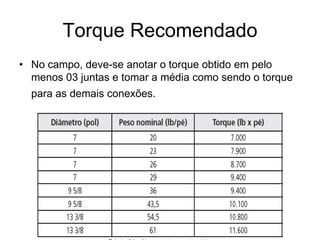

Torque Recomendado
• No campo, deve-se anotar o torque obtido em pelo
  menos 03 juntas e tomar a média como sendo o torque
  para as demais conexões.

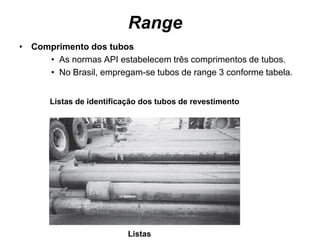

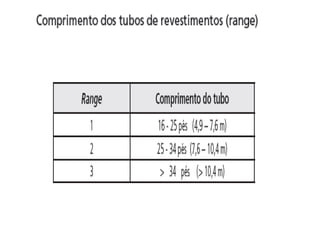

Range
• Comprimento dos tubos
     • As normas API estabelecem três comprimentos de tubos.
     • No Brasil, empregam-se tubos de range 3 conforme tabela.


       Listas de identificação dos tubos de revestimento




                           Listas

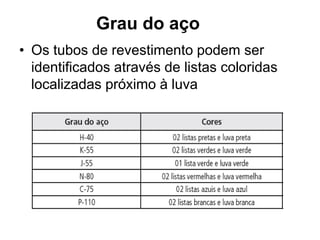

Grau do aço
• Os tubos de revestimento podem ser
  identificados através de listas coloridas
  localizadas próximo à luva

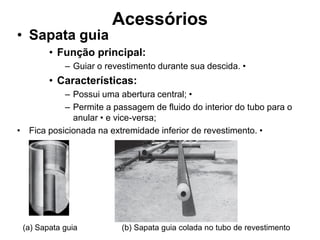

Acessórios
• Sapata guia
        • Função principal:
            – Guiar o revestimento durante sua descida. •
        • Características:
           – Possui uma abertura central; •
           – Permite a passagem de fluido do interior do tubo para o
             anular • e vice-versa;
• Fica posicionada na extremidade inferior de revestimento. •




 (a) Sapata guia          (b) Sapata guia colada no tubo de revestimento

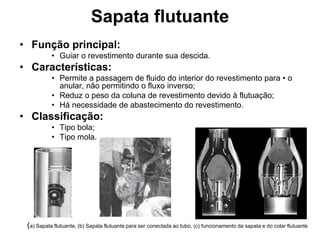

Sapata flutuante
• Função principal:
           • Guiar o revestimento durante sua descida.
• Características:
           • Permite a passagem de fluido do interior do revestimento para • o
             anular, não permitindo o fluxo inverso;
           • Reduz o peso da coluna de revestimento devido à flutuação;
           • Há necessidade de abastecimento do revestimento.
• Classificação:
           • Tipo bola;
           • Tipo mola.




 (a) Sapata flutuante, (b) Sapata flutuante para ser conectada ao tubo, (c) funcionamento da sapata e do colar flutuante

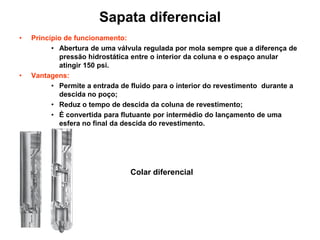

Sapata diferencial
•   Princípio de funcionamento:
          • Abertura de uma válvula regulada por mola sempre que a diferença de
            pressão hidrostática entre o interior da coluna e o espaço anular
            atingir 150 psi.
•   Vantagens:
          • Permite a entrada de fluido para o interior do revestimento durante a
            descida no poço;
          • Reduz o tempo de descida da coluna de revestimento;
          • É convertida para flutuante por intermédio do lançamento de uma
            esfera no final da descida do revestimento.




                                Colar diferencial

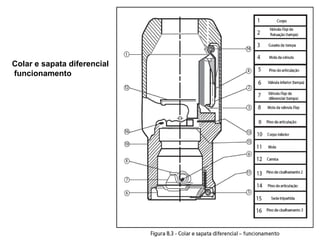

Colar e sapata diferencial
funcionamento
Sapata em “v”
• Função:
    • Guiar o revestimento no poço durante a descida. •
• Finalidades:
          » Liberar a setting tool caso o liner hanger não atue;
          » Guiar o liner durante sua descida no poço.
          » Obs: Esse acessório possui dois elementos de
            retenção em bronze acionados por mola e que
            possuem, na parte inferior, uma guia feita de ferro
            fundido com duas lâminas que se cruzam
            radialmente.

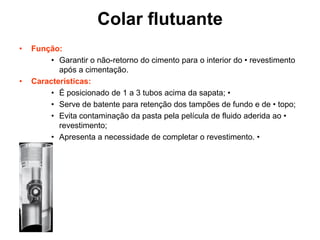

Colar flutuante
•   Função:
         • Garantir o não-retorno do cimento para o interior do • revestimento
           após a cimentação.
•   Características:
         • É posicionado de 1 a 3 tubos acima da sapata; •
         • Serve de batente para retenção dos tampões de fundo e de • topo;
         • Evita contaminação da pasta pela película de fluido aderida ao •
           revestimento;
         • Apresenta a necessidade de completar o revestimento. •
Válvula insertável
   •   Função:
                   – Semelhante à do colar flutuante.
   •   Finalidades:
                   – Evitar a flutuação do revestimento;
                   – Não necessitar abastecer o revestimento.
   •   Característica:
                   – É um disco de alumínio enroscado na luva posicionada na junta • da sapata.
   •   Vantagens:
                   – Baixo custo;
                   – Redução no tempo de descida do revestimento.
   •   Desvantagens:
                   – Risco de vazamento;
                   – Limitação de pressão.


Inserto posicionado na luva do revestimento




                                                                              Válvula insertável
Colar flutuante com auto-enchimento

• Vantagens:
    • É mais resistente que a válvula insertável;
    • É convertida através de pressurização;
    • Oferece menor risco de vazamento.




                              Colar flutuante com auto-enchimento

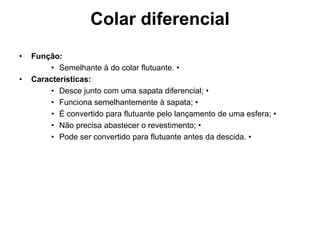

Colar diferencial
•   Função:
         • Semelhante à do colar flutuante. •
•   Características:
         • Desce junto com uma sapata diferencial; •
         • Funciona semelhantemente à sapata; •
         • É convertido para flutuante pelo lançamento de uma esfera; •
         • Não precisa abastecer o revestimento; •
         • Pode ser convertido para flutuante antes da descida. •

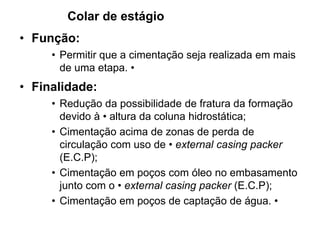

Colar de estágio
• Função:
     • Permitir que a cimentação seja realizada em mais
       de uma etapa. •
• Finalidade:
     • Redução da possibilidade de fratura da formação
       devido à • altura da coluna hidrostática;
     • Cimentação acima de zonas de perda de
       circulação com uso de • external casing packer
       (E.C.P);
     • Cimentação em poços com óleo no embasamento
       junto com o • external casing packer (E.C.P);
     • Cimentação em poços de captação de água. •

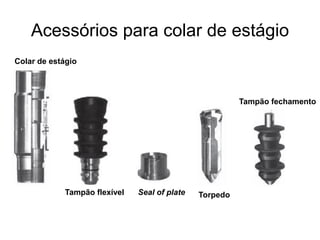

Acessórios para colar de estágio
Colar de estágio




                                                        Tampão fechamento




            Tampão flexível   Seal of plate   Torpedo

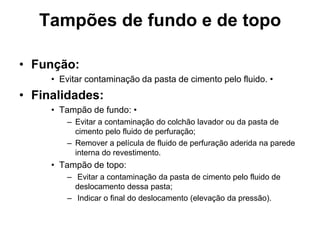

Tampões de fundo e de topo

• Função:
     • Evitar contaminação da pasta de cimento pelo fluido. •
• Finalidades:
     • Tampão de fundo: •
         – Evitar a contaminação do colchão lavador ou da pasta de
           cimento pelo fluido de perfuração;
         – Remover a película de fluido de perfuração aderida na parede
           interna do revestimento.
     • Tampão de topo:
         – Evitar a contaminação da pasta de cimento pelo fluido de
           deslocamento dessa pasta;
         – Indicar o final do deslocamento (elevação da pressão).

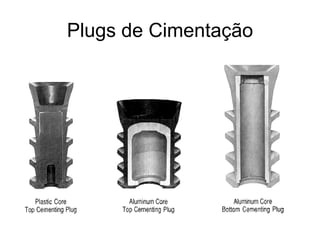

Tampões de fundo e de topo

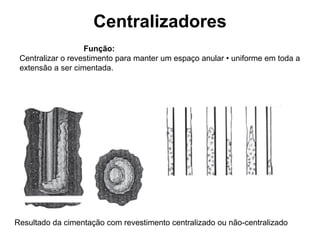

Centralizadores
                   Função:
 Centralizar o revestimento para manter um espaço anular • uniforme em toda a
 extensão a ser cimentada.




Resultado da cimentação com revestimento centralizado ou não-centralizado

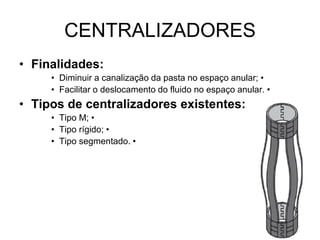

CENTRALIZADORES
• Finalidades:
     • Diminuir a canalização da pasta no espaço anular; •
     • Facilitar o deslocamento do fluido no espaço anular. •
• Tipos de centralizadores existentes:
     • Tipo M; •
     • Tipo rígido; •
     • Tipo segmentado. •

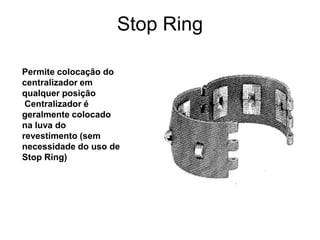

Stop Ring

Permite colocação do
centralizador em
qualquer posição
 Centralizador é
geralmente colocado
na luva do
revestimento (sem
necessidade do uso de
Stop Ring)

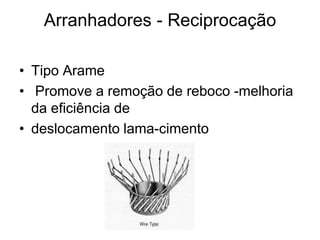

Arranhadores - Reciprocação

• Tipo Arame
• Promove a remoção de reboco -melhoria
  da eficiência de
• deslocamento lama-cimento

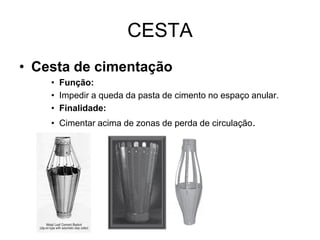

CESTA
• Cesta de cimentação
    • Função:
    • Impedir a queda da pasta de cimento no espaço anular.
    • Finalidade:
    • Cimentar acima de zonas de perda de circulação.
Plugs de Cimentação

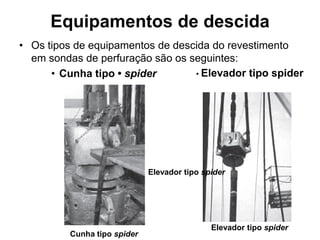

Equipamentos de descida
• Os tipos de equipamentos de descida do revestimento
  em sondas de perfuração são os seguintes:
      • Cunha tipo • spider       • Elevador tipo spider




                              Elevador tipo spider




                                              Elevador tipo spider
          Cunha tipo spider

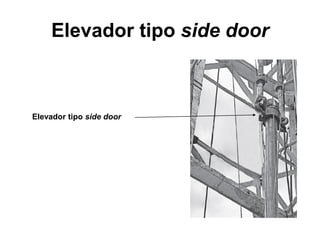

Elevador tipo side door



Elevador tipo side door
Cabeça de cimentação
•   É enroscada no tubo de revestimento ou na coluna de assentamento -
    equipamento de superfície;
•   Estabelece ligação entre o sistema de circulação de fluidos da sonda e a
    coluna de revestimento a ser cimentada;
•   É alojadora dos tampões de topo e de fundo.
Detalhe da cabeça de cimentação

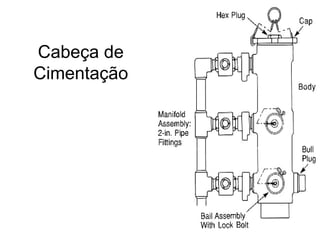

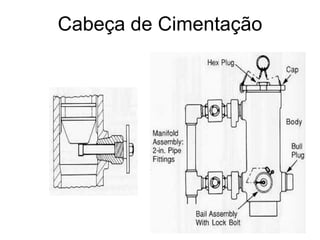

Cabeça de Cimentação
Cabeça de
Cimentação

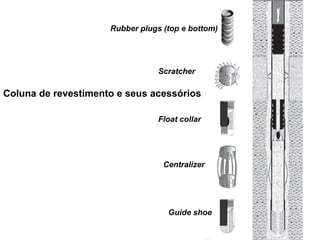

Rubber plugs (top e bottom)




                                 Scratcher

Coluna de revestimento e seus acessórios

                                 Float collar




                                  Centralizer




                                   Guide shoe

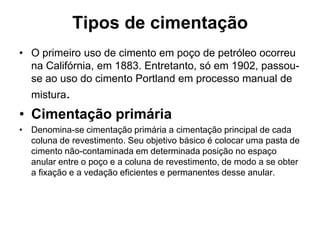

Tipos de cimentação
• O primeiro uso de cimento em poço de petróleo ocorreu
  na Califórnia, em 1883. Entretanto, só em 1902, passou-
  se ao uso do cimento Portland em processo manual de
  mistura.
• Cimentação primária
• Denomina-se cimentação primária a cimentação principal de cada
  coluna de revestimento. Seu objetivo básico é colocar uma pasta de
  cimento não-contaminada em determinada posição no espaço
  anular entre o poço e a coluna de revestimento, de modo a se obter
  a fixação e a vedação eficientes e permanentes desse anular.

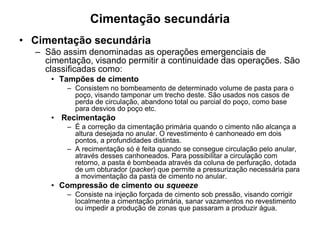

Cimentação secundária
• Cimentação secundária
  – São assim denominadas as operações emergenciais de
    cimentação, visando permitir a continuidade das operações. São
    classificadas como:
     • Tampões de cimento
         – Consistem no bombeamento de determinado volume de pasta para o
           poço, visando tamponar um trecho deste. São usados nos casos de
           perda de circulação, abandono total ou parcial do poço, como base
           para desvios do poço etc.
     • Recimentação
         – É a correção da cimentação primária quando o cimento não alcança a
           altura desejada no anular. O revestimento é canhoneado em dois
           pontos, a profundidades distintas.
         – A recimentação só é feita quando se consegue circulação pelo anular,
           através desses canhoneados. Para possibilitar a circulação com
           retorno, a pasta é bombeada através da coluna de perfuração, dotada
           de um obturador (packer) que permite a pressurização necessária para
           a movimentação da pasta de cimento no anular.
     • Compressão de cimento ou squeeze
         – Consiste na injeção forçada de cimento sob pressão, visando corrigir
           localmente a cimentação primária, sanar vazamentos no revestimento
           ou impedir a produção de zonas que passaram a produzir água.

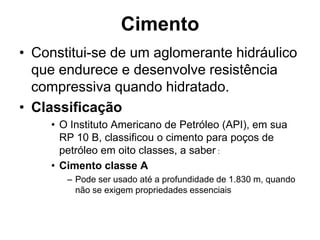

Cimento
• Constitui-se de um aglomerante hidráulico
  que endurece e desenvolve resistência
  compressiva quando hidratado.
• Classificação
    • O Instituto Americano de Petróleo (API), em sua
      RP 10 B, classificou o cimento para poços de
      petróleo em oito classes, a saber :
    • Cimento classe A
       – Pode ser usado até a profundidade de 1.830 m, quando
         não se exigem propriedades essenciais
Classificação
• Cimento classe B
     • Pode ser usado até a profundidade de 1.830 m,
       quando as condições do poço exigem moderada
       resistência ao sulfato.
• Cimento classe C
     • Pode ser usado até a profundidade de 1.830 m,
       quando se requer alta resistência ao sulfato.
• Cimento classe D
     • Pode ser usado entre as profundidades de 1.830
       m até 3.050 m, sob condições de temperatura e
       pressão moderadamente altas.

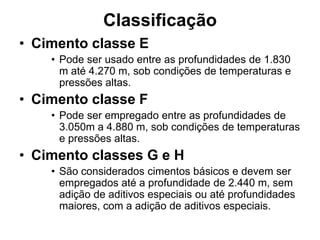

Classificação
• Cimento classe E
    • Pode ser usado entre as profundidades de 1.830
      m até 4.270 m, sob condições de temperaturas e
      pressões altas.
• Cimento classe F
    • Pode ser empregado entre as profundidades de
      3.050m a 4.880 m, sob condições de temperaturas
      e pressões altas.
• Cimento classes G e H
    • São considerados cimentos básicos e devem ser
      empregados até a profundidade de 2.440 m, sem
      adição de aditivos especiais ou até profundidades
      maiores, com a adição de aditivos especiais.

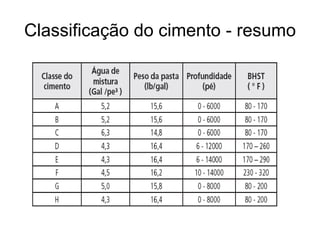

Classificação do cimento - resumo

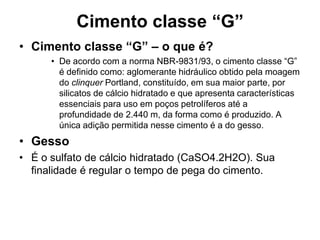

Cimento classe “G”
• Cimento classe “G” – o que é?
      • De acordo com a norma NBR-9831/93, o cimento classe “G”
        é definido como: aglomerante hidráulico obtido pela moagem
        do clinquer Portland, constituído, em sua maior parte, por
        silicatos de cálcio hidratado e que apresenta características
        essenciais para uso em poços petrolíferos até a
        profundidade de 2.440 m, da forma como é produzido. A
        única adição permitida nesse cimento é a do gesso.
• Gesso
• É o sulfato de cálcio hidratado (CaSO4.2H2O). Sua
  finalidade é regular o tempo de pega do cimento.

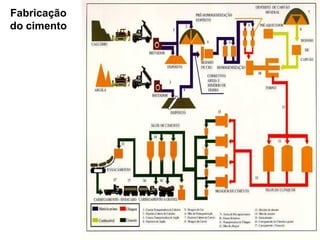

Fabricação
do cimento
Fabricação do cimento
• Etapas envolvidas
    • Matérias-primas - calcário + argila + pequena
      quantidade de • ferro e alumínio;
    • Britador primário + moinho de bolas - pulverização
      e • homogeneização do material (farinha);
    • Pré-aquecimento; •
    • Forno rotativo - 2600-3000 °F; •
    • Resfriamento - • clinquer (material pelotizado);
    • Moinho de bolas - pulverização + adição de gesso
      (conferir • resistência compressiva inicial) -
      produto final.
Matéria-prima do cimento + Clinquer




                    Minério
           Argila              Clinquer
Calcário            de ferro

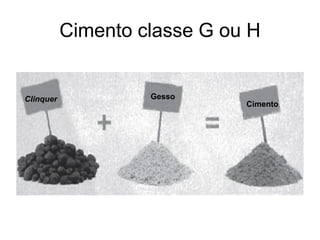

Cimento classe G ou H


Clinquer            Gesso
                              Cimento

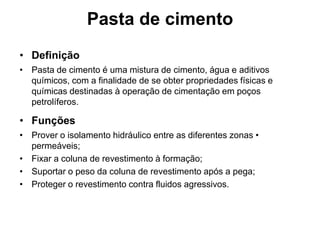

Pasta de cimento
• Definição
• Pasta de cimento é uma mistura de cimento, água e aditivos
  químicos, com a finalidade de se obter propriedades físicas e
  químicas destinadas à operação de cimentação em poços
  petrolíferos.

• Funções
• Prover o isolamento hidráulico entre as diferentes zonas •
  permeáveis;
• Fixar a coluna de revestimento à formação;
• Suportar o peso da coluna de revestimento após a pega;
• Proteger o revestimento contra fluidos agressivos.

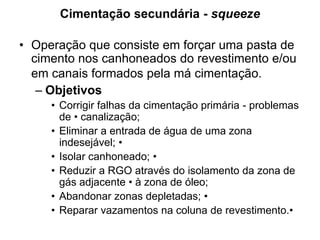

Cimentação secundária - squeeze

• Operação que consiste em forçar uma pasta de
  cimento nos canhoneados do revestimento e/ou
  em canais formados pela má cimentação.
   – Objetivos
     • Corrigir falhas da cimentação primária - problemas
       de • canalização;
     • Eliminar a entrada de água de uma zona
       indesejável; •
     • Isolar canhoneado; •
     • Reduzir a RGO através do isolamento da zona de
       gás adjacente • à zona de óleo;
     • Abandonar zonas depletadas; •
     • Reparar vazamentos na coluna de revestimento.•

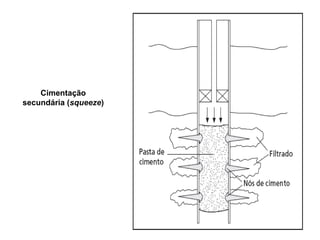

Cimentação
secundária (squeeze)

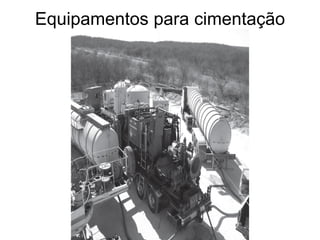

Equipamentos para cimentação
Propriedades da pasta de cimento
•   Densidade da pasta
     – É definida pela relação entre a massa e o volume;
     – Tem como unidade de medida usual a libra/galão (lb/gal);
     – Indica proporção de mistura.•
•   Rendimento
     – É definido como o volume de pasta obtido pelo volume de cimento;
• Fator água de mistura
   – É definido como o volume da água e aditivos a ela misturados
     pelo volume de cimento;
   – Tem como unidade usual o GPC (galão por pé cúbico de
     cimento).
• Resistência à compressão
     –   Teste realizado na temperatura estática
     –   Resistência mínima requerida: 500 psi em 8 horas;
     –   Propriedade afetada pelo fator água/cimento:
     –   • Maior fator água cimento → menor resistência

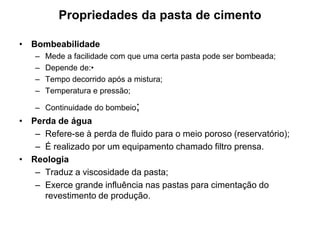

Propriedades da pasta de cimento

• Bombeabilidade
   –   Mede a facilidade com que uma certa pasta pode ser bombeada;
   –   Depende de:•
   –   Tempo decorrido após a mistura;
   –   Temperatura e pressão;

   – Continuidade do bombeio;
• Perda de água
   – Refere-se à perda de fluido para o meio poroso (reservatório);
   – É realizado por um equipamento chamado filtro prensa.
• Reologia
   – Traduz a viscosidade da pasta;
   – Exerce grande influência nas pastas para cimentação do
     revestimento de produção.

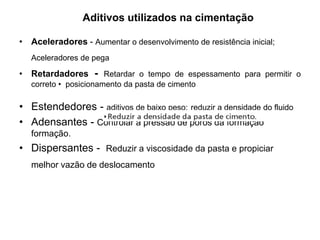

Aditivos utilizados na cimentação

• Aceleradores - Aumentar o desenvolvimento de resistência inicial;
   Aceleradores de pega

• Retardadores - Retardar o tempo de espessamento para permitir o
   correto • posicionamento da pasta de cimento

• Estendedores - aditivos de baixo peso; reduzir a densidade do fluido
• Adensantes - Controlar a pressão de poros da formação
   formação.
• Dispersantes - Reduzir a viscosidade da pasta e propiciar
   melhor vazão de deslocamento
Aditivos utilizados na cimentação

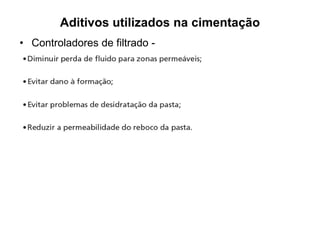

• Controladores de filtrado -
Aditivos utilizados na cimentação

• Preventor de retrogressão da pasta de cimento;
      • Evitar a perda de resistência da pasta em
        temperaturas


• Preventor de migração de gás
      • Perda gradual da hidrostática exercida pela pasta
        de cimento • durante sua pega - estado de
        transição líquido-sólido;
      • Perda de filtrado no espaço confinado - redução
        substancial da • pressão (compressibilidade do
        fluido é baixa);

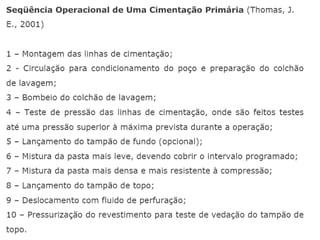

Etapas de uma operação de cimentação
Aula rev

Mais conteúdo relacionado

Mais procurados

07 coluna de perfuração portugues 90
07 coluna de perfuração portugues 9007 coluna de perfuração portugues 90
07 coluna de perfuração portugues 90
Igor Cencic :.

Perfuração e completação
Perfuração e completaçãoPerfuração e completação
Perfuração e completação
Sydney Dias

Operações de perfuração de poços de petróleo
Operações de perfuração de poços de petróleoOperações de perfuração de poços de petróleo
Operações de perfuração de poços de petróleo
Cláudia Melchíades

Engenharia de perfurao_e_compl
Engenharia de perfurao_e_complEngenharia de perfurao_e_compl
Engenharia de perfurao_e_compl
Sydney Dias

Métodos de elevação de petróleo
Métodos de elevação de petróleoMétodos de elevação de petróleo
Métodos de elevação de petróleo
Victor Said

Apresentação revestimento e cimentação
Apresentação revestimento e cimentaçãoApresentação revestimento e cimentação
Apresentação revestimento e cimentação
Sandro Marden

Tecnicas de Perfuração Off Shore
Tecnicas de Perfuração Off ShoreTecnicas de Perfuração Off Shore
Tecnicas de Perfuração Off Shore
André Jesus

14 aula perfuração de poços
14 aula perfuração de poços14 aula perfuração de poços
14 aula perfuração de poços
Homero Alves de Lima

Elevação de Petróleo e Gás
Elevação de Petróleo e GásElevação de Petróleo e Gás
Elevação de Petróleo e Gás
Anderson Pontes

Aula 08 - Fluidos de perfuração 02.pptx
Aula 08 - Fluidos de perfuração 02.pptxAula 08 - Fluidos de perfuração 02.pptx
Aula 08 - Fluidos de perfuração 02.pptx
CostaNeto6

2569264 modulo-iii-nocoes-de-perfuracao
2569264 modulo-iii-nocoes-de-perfuracao2569264 modulo-iii-nocoes-de-perfuracao
2569264 modulo-iii-nocoes-de-perfuracao
Nuno Miguel Martins

LATEC - UFF. SAIBA COMO FUNCIONA SONDA DE PERFURAÇÃO TERRESTRE.
LATEC - UFF. SAIBA COMO FUNCIONA SONDA DE PERFURAÇÃO TERRESTRE.LATEC - UFF. SAIBA COMO FUNCIONA SONDA DE PERFURAÇÃO TERRESTRE.
LATEC - UFF. SAIBA COMO FUNCIONA SONDA DE PERFURAÇÃO TERRESTRE.
LATEC - UFF

Aula pre sal 4 perfuração de poços
Aula pre sal 4 perfuração de poçosAula pre sal 4 perfuração de poços
Aula pre sal 4 perfuração de poços
Augusto Junior

Métodos de perfuração aula
Métodos de perfuração aulaMétodos de perfuração aula
Métodos de perfuração aula
PublicaTUDO

Aula pre sal 5 completação de poços
Aula pre sal 5 completação de poçosAula pre sal 5 completação de poços
Aula pre sal 5 completação de poços
Augusto Junior

Procedimento de uma unidade de Bombeio
Procedimento de uma  unidade de BombeioProcedimento de uma  unidade de Bombeio
Procedimento de uma unidade de Bombeio
Victor Said

05 perfuração direcional
05 perfuração direcional05 perfuração direcional
05 perfuração direcional
brunoping

Lista de exercícios perfuração resolução
Lista de exercícios perfuração   resoluçãoLista de exercícios perfuração   resolução
Lista de exercícios perfuração resolução
Pedro Monteiro

Trabalho prático #5 sondas de perfuração e completação (henrique santana 74...
Trabalho prático #5   sondas de perfuração e completação (henrique santana 74...Trabalho prático #5   sondas de perfuração e completação (henrique santana 74...
Trabalho prático #5 sondas de perfuração e completação (henrique santana 74...
Sydney Dias

Pescaria
PescariaPescaria

Mais procurados (20)

07 coluna de perfuração portugues 90
07 coluna de perfuração portugues 9007 coluna de perfuração portugues 90
07 coluna de perfuração portugues 90

Perfuração e completação
Perfuração e completaçãoPerfuração e completação
Perfuração e completação

Operações de perfuração de poços de petróleo
Operações de perfuração de poços de petróleoOperações de perfuração de poços de petróleo
Operações de perfuração de poços de petróleo

Engenharia de perfurao_e_compl
Engenharia de perfurao_e_complEngenharia de perfurao_e_compl
Engenharia de perfurao_e_compl

Métodos de elevação de petróleo
Métodos de elevação de petróleoMétodos de elevação de petróleo
Métodos de elevação de petróleo

Apresentação revestimento e cimentação
Apresentação revestimento e cimentaçãoApresentação revestimento e cimentação
Apresentação revestimento e cimentação

Tecnicas de Perfuração Off Shore
Tecnicas de Perfuração Off ShoreTecnicas de Perfuração Off Shore
Tecnicas de Perfuração Off Shore

14 aula perfuração de poços
14 aula perfuração de poços14 aula perfuração de poços
14 aula perfuração de poços

Elevação de Petróleo e Gás
Elevação de Petróleo e GásElevação de Petróleo e Gás
Elevação de Petróleo e Gás

Aula 08 - Fluidos de perfuração 02.pptx
Aula 08 - Fluidos de perfuração 02.pptxAula 08 - Fluidos de perfuração 02.pptx
Aula 08 - Fluidos de perfuração 02.pptx

2569264 modulo-iii-nocoes-de-perfuracao
2569264 modulo-iii-nocoes-de-perfuracao2569264 modulo-iii-nocoes-de-perfuracao
2569264 modulo-iii-nocoes-de-perfuracao

LATEC - UFF. SAIBA COMO FUNCIONA SONDA DE PERFURAÇÃO TERRESTRE.
LATEC - UFF. SAIBA COMO FUNCIONA SONDA DE PERFURAÇÃO TERRESTRE.LATEC - UFF. SAIBA COMO FUNCIONA SONDA DE PERFURAÇÃO TERRESTRE.
LATEC - UFF. SAIBA COMO FUNCIONA SONDA DE PERFURAÇÃO TERRESTRE.

Aula pre sal 4 perfuração de poços
Aula pre sal 4 perfuração de poçosAula pre sal 4 perfuração de poços
Aula pre sal 4 perfuração de poços

Métodos de perfuração aula
Métodos de perfuração aulaMétodos de perfuração aula
Métodos de perfuração aula

Aula pre sal 5 completação de poços
Aula pre sal 5 completação de poçosAula pre sal 5 completação de poços
Aula pre sal 5 completação de poços

Procedimento de uma unidade de Bombeio
Procedimento de uma  unidade de BombeioProcedimento de uma  unidade de Bombeio
Procedimento de uma unidade de Bombeio

05 perfuração direcional
05 perfuração direcional05 perfuração direcional
05 perfuração direcional

Lista de exercícios perfuração resolução
Lista de exercícios perfuração   resoluçãoLista de exercícios perfuração   resolução
Lista de exercícios perfuração resolução

Trabalho prático #5 sondas de perfuração e completação (henrique santana 74...
Trabalho prático #5   sondas de perfuração e completação (henrique santana 74...Trabalho prático #5   sondas de perfuração e completação (henrique santana 74...
Trabalho prático #5 sondas de perfuração e completação (henrique santana 74...

Pescaria
PescariaPescaria
Pescaria


Destaque

Perfuração de poços de petróleo - artigo
Perfuração de poços de petróleo - artigoPerfuração de poços de petróleo - artigo
Perfuração de poços de petróleo - artigo
albertopsouza

Pescaria - Sérgio Porto, o Stalislaw Ponte Preta
Pescaria - Sérgio Porto, o Stalislaw Ponte PretaPescaria - Sérgio Porto, o Stalislaw Ponte Preta
Pescaria - Sérgio Porto, o Stalislaw Ponte Preta
gueste1d43e4f

Drill pipe specifications
Drill pipe specificationsDrill pipe specifications
Drill pipe specifications
Shanghai Unite Steel

calculos-fluidos
calculos-fluidoscalculos-fluidos
calculos-fluidos
Márcio Moreira

Pescaria Inesquecivel
Pescaria InesquecivelPescaria Inesquecivel
Pescaria Inesquecivel
Prof. Oliveira Andrade

Aula pre sal 3 extração e suas burocracias
Aula pre sal 3 extração e suas burocraciasAula pre sal 3 extração e suas burocracias
Aula pre sal 3 extração e suas burocracias
Augusto Junior

ESTABELECIMENTO DE SUBSÍDIOS PARA A DELIMITAÇÃO DE PERÍMETRO DE PROTEÇÃO DE P...
ESTABELECIMENTO DE SUBSÍDIOS PARA A DELIMITAÇÃO DE PERÍMETRO DE PROTEÇÃO DE P...ESTABELECIMENTO DE SUBSÍDIOS PARA A DELIMITAÇÃO DE PERÍMETRO DE PROTEÇÃO DE P...
ESTABELECIMENTO DE SUBSÍDIOS PARA A DELIMITAÇÃO DE PERÍMETRO DE PROTEÇÃO DE P...
Gabriella Ribeiro

Revestimentos poliméricas na construção civil
Revestimentos poliméricas na construção civilRevestimentos poliméricas na construção civil
Revestimentos poliméricas na construção civil
Géssica Nicolau

Grupo 09 construção civil
Grupo 09 construção civilGrupo 09 construção civil
Grupo 09 construção civil
Felipeforest

Slides estatuto do desarmamento
Slides estatuto do desarmamentoSlides estatuto do desarmamento
Slides estatuto do desarmamento
crisdupret

Apresent Slide Share
Apresent Slide ShareApresent Slide Share
Apresent Slide Share
EducPaz


Destaque (11)

Perfuração de poços de petróleo - artigo
Perfuração de poços de petróleo - artigoPerfuração de poços de petróleo - artigo
Perfuração de poços de petróleo - artigo

Pescaria - Sérgio Porto, o Stalislaw Ponte Preta
Pescaria - Sérgio Porto, o Stalislaw Ponte PretaPescaria - Sérgio Porto, o Stalislaw Ponte Preta
Pescaria - Sérgio Porto, o Stalislaw Ponte Preta

Drill pipe specifications
Drill pipe specificationsDrill pipe specifications
Drill pipe specifications

calculos-fluidos
calculos-fluidoscalculos-fluidos
calculos-fluidos

Pescaria Inesquecivel
Pescaria InesquecivelPescaria Inesquecivel
Pescaria Inesquecivel

Aula pre sal 3 extração e suas burocracias
Aula pre sal 3 extração e suas burocraciasAula pre sal 3 extração e suas burocracias
Aula pre sal 3 extração e suas burocracias

ESTABELECIMENTO DE SUBSÍDIOS PARA A DELIMITAÇÃO DE PERÍMETRO DE PROTEÇÃO DE P...
ESTABELECIMENTO DE SUBSÍDIOS PARA A DELIMITAÇÃO DE PERÍMETRO DE PROTEÇÃO DE P...ESTABELECIMENTO DE SUBSÍDIOS PARA A DELIMITAÇÃO DE PERÍMETRO DE PROTEÇÃO DE P...
ESTABELECIMENTO DE SUBSÍDIOS PARA A DELIMITAÇÃO DE PERÍMETRO DE PROTEÇÃO DE P...

Revestimentos poliméricas na construção civil
Revestimentos poliméricas na construção civilRevestimentos poliméricas na construção civil
Revestimentos poliméricas na construção civil

Grupo 09 construção civil
Grupo 09 construção civilGrupo 09 construção civil
Grupo 09 construção civil

Slides estatuto do desarmamento
Slides estatuto do desarmamentoSlides estatuto do desarmamento
Slides estatuto do desarmamento

Apresent Slide Share
Apresent Slide ShareApresent Slide Share
Apresent Slide Share


Semelhante a Aula rev

Catalogo chumbador mecanico_e_quimico
Catalogo chumbador mecanico_e_quimicoCatalogo chumbador mecanico_e_quimico
Catalogo chumbador mecanico_e_quimico
Wanderley Martins

Catalogo_bomba_centrifuga_auto_escorvante_UND-III_AE (1).pdf
Catalogo_bomba_centrifuga_auto_escorvante_UND-III_AE (1).pdfCatalogo_bomba_centrifuga_auto_escorvante_UND-III_AE (1).pdf
Catalogo_bomba_centrifuga_auto_escorvante_UND-III_AE (1).pdf
DiegoINB

Apresentação Elementos Senai
Apresentação Elementos       Senai   Apresentação Elementos       Senai
Apresentação Elementos Senai
José Osvaldo Pereira

Rafael castro minicurso_parte_2
Rafael castro minicurso_parte_2Rafael castro minicurso_parte_2
Rafael castro minicurso_parte_2
Sonali Benjamim Youssef

Elementos de m+íquina curso completo
Elementos de m+íquina   curso completoElementos de m+íquina   curso completo
Elementos de m+íquina curso completo
Jacs Engenharia

Treinamento Irrigação e Fertirrigação Parte 1
Treinamento Irrigação e Fertirrigação Parte 1Treinamento Irrigação e Fertirrigação Parte 1
Treinamento Irrigação e Fertirrigação Parte 1
endysarkis

Aula 9 - Lingotamento contínuo apresentação.pptx
Aula 9 - Lingotamento contínuo apresentação.pptxAula 9 - Lingotamento contínuo apresentação.pptx
Aula 9 - Lingotamento contínuo apresentação.pptx
ManuelGonalves74

Slide laminacao
Slide laminacaoSlide laminacao
Slide laminacao
Andrerozendo

Abrigo de-gas-4-cilindros-de-45 kg-pdf
Abrigo de-gas-4-cilindros-de-45 kg-pdfAbrigo de-gas-4-cilindros-de-45 kg-pdf
Abrigo de-gas-4-cilindros-de-45 kg-pdf
Greison Nogueira

Origem de defeitos superficiais em tarugos de aços ao carbono e de baixa liga
Origem de defeitos superficiais em tarugos de aços ao carbono e de baixa ligaOrigem de defeitos superficiais em tarugos de aços ao carbono e de baixa liga
Origem de defeitos superficiais em tarugos de aços ao carbono e de baixa liga
Jorge Madias

Aço para concreto armado
Aço para concreto armadoAço para concreto armado
Aço para concreto armado
David Vasconcelos

Extrusão
ExtrusãoExtrusão
Extrusão
Pedro Debossam

Apresentação _ Treinamento Bombas Sundyne
Apresentação _ Treinamento Bombas SundyneApresentação _ Treinamento Bombas Sundyne
Apresentação _ Treinamento Bombas Sundyne
Vibropac

11_curso_eng_Aula_Teoria_06_2021.pdf
11_curso_eng_Aula_Teoria_06_2021.pdf11_curso_eng_Aula_Teoria_06_2021.pdf
11_curso_eng_Aula_Teoria_06_2021.pdf
WescleyGomes6

Skimmer para Piscinas - Show de Piscinas
Skimmer para Piscinas - Show de PiscinasSkimmer para Piscinas - Show de Piscinas
Skimmer para Piscinas - Show de Piscinas
Show de Piscinas

Ct+cp rodolfo
Ct+cp rodolfoCt+cp rodolfo
Ct+cp rodolfo
thorengcivil

Aula 10 - cimentação.pdf
Aula 10 - cimentação.pdfAula 10 - cimentação.pdf
Aula 10 - cimentação.pdf
CostaNeto6

Elementos de fixação Parafusos e pinos rebites.pdf
Elementos de fixação Parafusos e pinos rebites.pdfElementos de fixação Parafusos e pinos rebites.pdf
Elementos de fixação Parafusos e pinos rebites.pdf
Williansilva12549

Ponte rio
Ponte rioPonte rio
Ponte rio
Bruno França

Eixos Cardans Industriais (ECI) - Tec Tor
Eixos Cardans Industriais (ECI) - Tec TorEixos Cardans Industriais (ECI) - Tec Tor
Eixos Cardans Industriais (ECI) - Tec Tor
Tec Tor Industria e Equipamentos


Semelhante a Aula rev (20)

Catalogo chumbador mecanico_e_quimico
Catalogo chumbador mecanico_e_quimicoCatalogo chumbador mecanico_e_quimico
Catalogo chumbador mecanico_e_quimico

Catalogo_bomba_centrifuga_auto_escorvante_UND-III_AE (1).pdf
Catalogo_bomba_centrifuga_auto_escorvante_UND-III_AE (1).pdfCatalogo_bomba_centrifuga_auto_escorvante_UND-III_AE (1).pdf
Catalogo_bomba_centrifuga_auto_escorvante_UND-III_AE (1).pdf

Apresentação Elementos Senai
Apresentação Elementos       Senai   Apresentação Elementos       Senai
Apresentação Elementos Senai

Rafael castro minicurso_parte_2
Rafael castro minicurso_parte_2Rafael castro minicurso_parte_2
Rafael castro minicurso_parte_2

Elementos de m+íquina curso completo
Elementos de m+íquina   curso completoElementos de m+íquina   curso completo
Elementos de m+íquina curso completo

Treinamento Irrigação e Fertirrigação Parte 1
Treinamento Irrigação e Fertirrigação Parte 1Treinamento Irrigação e Fertirrigação Parte 1
Treinamento Irrigação e Fertirrigação Parte 1

Aula 9 - Lingotamento contínuo apresentação.pptx
Aula 9 - Lingotamento contínuo apresentação.pptxAula 9 - Lingotamento contínuo apresentação.pptx
Aula 9 - Lingotamento contínuo apresentação.pptx

Slide laminacao
Slide laminacaoSlide laminacao
Slide laminacao

Abrigo de-gas-4-cilindros-de-45 kg-pdf
Abrigo de-gas-4-cilindros-de-45 kg-pdfAbrigo de-gas-4-cilindros-de-45 kg-pdf
Abrigo de-gas-4-cilindros-de-45 kg-pdf

Origem de defeitos superficiais em tarugos de aços ao carbono e de baixa liga
Origem de defeitos superficiais em tarugos de aços ao carbono e de baixa ligaOrigem de defeitos superficiais em tarugos de aços ao carbono e de baixa liga
Origem de defeitos superficiais em tarugos de aços ao carbono e de baixa liga

Aço para concreto armado
Aço para concreto armadoAço para concreto armado
Aço para concreto armado

Extrusão
ExtrusãoExtrusão
Extrusão

Apresentação _ Treinamento Bombas Sundyne
Apresentação _ Treinamento Bombas SundyneApresentação _ Treinamento Bombas Sundyne
Apresentação _ Treinamento Bombas Sundyne

11_curso_eng_Aula_Teoria_06_2021.pdf
11_curso_eng_Aula_Teoria_06_2021.pdf11_curso_eng_Aula_Teoria_06_2021.pdf
11_curso_eng_Aula_Teoria_06_2021.pdf

Skimmer para Piscinas - Show de Piscinas
Skimmer para Piscinas - Show de PiscinasSkimmer para Piscinas - Show de Piscinas
Skimmer para Piscinas - Show de Piscinas

Ct+cp rodolfo
Ct+cp rodolfoCt+cp rodolfo
Ct+cp rodolfo

Aula 10 - cimentação.pdf
Aula 10 - cimentação.pdfAula 10 - cimentação.pdf
Aula 10 - cimentação.pdf

Elementos de fixação Parafusos e pinos rebites.pdf
Elementos de fixação Parafusos e pinos rebites.pdfElementos de fixação Parafusos e pinos rebites.pdf
Elementos de fixação Parafusos e pinos rebites.pdf

Ponte rio
Ponte rioPonte rio
Ponte rio

Eixos Cardans Industriais (ECI) - Tec Tor
Eixos Cardans Industriais (ECI) - Tec TorEixos Cardans Industriais (ECI) - Tec Tor
Eixos Cardans Industriais (ECI) - Tec Tor


Mais de Nuno Miguel Martins

Questionário pronae
Questionário pronaeQuestionário pronae
Questionário pronae
Nuno Miguel Martins

Pronae aula 13
Pronae aula 13Pronae aula 13
Pronae aula 13
Nuno Miguel Martins

Pronae aula 14
Pronae aula 14Pronae aula 14
Pronae aula 14
Nuno Miguel Martins

Pronae aula 13
Pronae aula 13Pronae aula 13
Pronae aula 13
Nuno Miguel Martins

Pronae aula 12
Pronae aula 12Pronae aula 12
Pronae aula 12
Nuno Miguel Martins

Normas abnt pim
Normas abnt pimNormas abnt pim
Normas abnt pim
Nuno Miguel Martins

Pronae aula10
Pronae aula10Pronae aula10
Pronae aula10
Nuno Miguel Martins

09 logistica
09   logistica09   logistica
09 logistica
Nuno Miguel Martins

Introducao a shst
Introducao a shstIntroducao a shst
Introducao a shst
Nuno Miguel Martins


Mais de Nuno Miguel Martins (9)

Questionário pronae
Questionário pronaeQuestionário pronae
Questionário pronae

Pronae aula 13
Pronae aula 13Pronae aula 13
Pronae aula 13

Pronae aula 14
Pronae aula 14Pronae aula 14
Pronae aula 14

Pronae aula 13
Pronae aula 13Pronae aula 13
Pronae aula 13

Pronae aula 12
Pronae aula 12Pronae aula 12
Pronae aula 12

Normas abnt pim
Normas abnt pimNormas abnt pim
Normas abnt pim

Pronae aula10
Pronae aula10Pronae aula10
Pronae aula10

09 logistica
09   logistica09   logistica
09 logistica

Introducao a shst
Introducao a shstIntroducao a shst
Introducao a shst


Aula rev

  • 1. REVESTIMENTO E CIMENTAÇÃO
  • 2. REVESTIMENTO • Cada coluna de revestimento é composta de tubos com aproximadamente 12 metros de comprimento. • O revestimento e a cimentação constituem parcelas das mais expressivas do custo total da perfuração de um poço de petróleo, variando de 15 a 20%. • As características desses tubos (resistência à tração, pressão interna e colapso) dependem do seu diâmetro, da composição do aço empregado e da espessura de sua parede.
  • 3. COLUNA DE REVESTIMENTO • A composição de cada coluna é decidida em função das solicitações que esta sofrerá durante sua instalação e seu uso. • As operações de revestimento são ditas operações especiais, pois, embora normais na vida do poço, não são contínuas, mas executadas somente em determinados momentos da perfuração.
  • 4. Coluna de revestimento • Uma coluna de revestimento é constituída de diversos tubos de aço unidos por conectores ou luvas especiais, descidos num poço de petróleo com a função básica de sustentar as formações perfuradas pela broca. Tubos de revestimento 9 5/8 pol Tubos de revestimento de 7 pol
  • 5. Funções • Prevenir desmoronamento das paredes do poço; • Evitar contaminação dos aquíferos; • Permitir retorno do fluido de perfuração à superfície; • Prover meios para controle de pressão; • Permitir adoção de sistemas de fluidos diferentes; • Impedir migração de fluidos das formações; • Sustentar os equipamentos de cabeça de poço; • Sustentar outras colunas de revestimento.
  • 6. Características essenciais • Ser estanque; • Ter resistência compatível com as solicitações; • Ser resistente à corrosão e à abrasão; • Ter dimensões compatíveis com as atividades; • Apresentar facilidade de conexão.
  • 7. Classificação de revestimentos • Quanto à finalidade • Condutor; • Revestimento de superfície; • Revestimento intermediário; • Revestimento de produção; • Liner
  • 8. Condutor : Finalidades e Características • Finalidades: • Permitir o retorno de fluido ao tanque ao iniciar a perfuração; • • Suportar formações não-consolidadas; • Isolar zonas de água doce. • Características: • É o revestimento de maior diâmetro; • Pode ser cravado, jateado ou cimentado; • É cimentado em toda sua extensão. • Diâmetros usuais: • 30 pol (mar); • 20 pol (terra).
  • 9. Revestimento de superfície • Finalidades: – Servir de base para instalação dos equipamentos de superfície; – Isolar zonas de água doce; – Suportar outras colunas de revestimento. • Características: – É cimentado em toda sua extensão; – Tem função estrutural. • Diâmetros usuais: – 20 pol (mar); – 13/8 pol - poço com 03 fases (terra); – 9 5/8 pol - poço com 02 fases (terra).
  • 10. Revestimento de produção • Finalidades: • Confinar a produção no interior do poço; • Isolar zonas de água da zona produtora; • Isolar reservatórios com fluidos ou pressões diferentes. • Características: • Alta resistência aos esforços; • Exigência de boa qualidade da cimentação; • Último revestimento a ser descido no poço; • A cimentação pode ser feita em um ou dois estágios. • Diâmetros usuais: • 7 pol; • 5 1/2 pol.
  • 12. Liner • Definição: • É uma coluna de revestimento que não chega até a superfície. • Fica suspensa no último revestimento descido. • Finalidades: • Contornar limitações da cabeça do poço; • Evitar coluna de perfuração muito fina para a fase seguinte. • Características: • Pode ser intermediário ou de produção; • Pode ser, posteriormente, prolongado até a superfície (• tie back); • Tem baixo custo. • Diâmetros usuais: • 5 ½ pol; • 7 pol (produção); • 9 5/8 pol (intermediário).
  • 14. ESPECIFICAÇÕES • Especificação de uma coluna • Diâmetro externo; • Peso nominal; • Grau do aço; • Tipo de rosca; • Range. Exemplo: 7 pol - 23 lb/pé - N80 - BT - R3
  • 15. Esforços atuantes • Existem três tipos de esforços que atuam sobre uma coluna de revestimento: • Tração; • Pressão; • Colapso. • Fatores de segurança • Pressão interna: 1,1; • Colapso: 1,125; • Tração: 1,3 a 1,75.
  • 16. Fatores que geram pressão interna no revestimento: • Batida de • plug; • Teste do revestimento; • Fechamento de colar de estágio; • Ocorrência de kick; • Acionamento de E.C.P.
  • 17. Fatores que geram esforço de colapso e tração no revestimento: • Fatores que geram esforço de colapso • Teste da vedação secundária (• pack off); • Perda de circulação; • Circulação reversa; • Falta de abastecimento do revestimento durante sua descida. • • Fatores que geram esforço de tração no revestimento: • Pressão interna gerada na batida do plug; • Elevação da coluna para retirada da cunha; • Ameaça de prisão do revestimento; • Prisão do revestimento.
  • 18. Tipos de conexão • O API estabeleceu especificações para os seguintes tipos de conexão: • Luva curta oito fios; • Luva longa oito fios; • Buttress ; • Extreme line.
  • 19. Principais características dos tipos de conexões: • Oito fios por polegada: • Baixa resistência à tração. • • Buttress: • Resistência à tração maior do que o corpo do tubo. • • Extreme line: • Alta resistência da conexão; • • Ótima resistência quanto a vazamentos (mesmo sob altas • pressões ou em poços com injeção de vapor). • Hydrill: • Semelhante à • extreme line, diferenciando-se pelo perfil.
  • 20. Torque recomendado • Próximo ao pino do revestimento, existe um pequeno triângulo que é marcado no tubo. Uma faixa vertical branca, pintada no corpo do tubo, indica a localização dele. O torque recomendado deve alcançar a base desse triângulo.
  • 21. Torque Recomendado • No campo, deve-se anotar o torque obtido em pelo menos 03 juntas e tomar a média como sendo o torque para as demais conexões.
  • 22. Range • Comprimento dos tubos • As normas API estabelecem três comprimentos de tubos. • No Brasil, empregam-se tubos de range 3 conforme tabela. Listas de identificação dos tubos de revestimento Listas
  • 23.
  • 24. Grau do aço • Os tubos de revestimento podem ser identificados através de listas coloridas localizadas próximo à luva
  • 25. Acessórios • Sapata guia • Função principal: – Guiar o revestimento durante sua descida. • • Características: – Possui uma abertura central; • – Permite a passagem de fluido do interior do tubo para o anular • e vice-versa; • Fica posicionada na extremidade inferior de revestimento. • (a) Sapata guia (b) Sapata guia colada no tubo de revestimento
  • 26. Sapata flutuante • Função principal: • Guiar o revestimento durante sua descida. • Características: • Permite a passagem de fluido do interior do revestimento para • o anular, não permitindo o fluxo inverso; • Reduz o peso da coluna de revestimento devido à flutuação; • Há necessidade de abastecimento do revestimento. • Classificação: • Tipo bola; • Tipo mola. (a) Sapata flutuante, (b) Sapata flutuante para ser conectada ao tubo, (c) funcionamento da sapata e do colar flutuante
  • 27. Sapata diferencial • Princípio de funcionamento: • Abertura de uma válvula regulada por mola sempre que a diferença de pressão hidrostática entre o interior da coluna e o espaço anular atingir 150 psi. • Vantagens: • Permite a entrada de fluido para o interior do revestimento durante a descida no poço; • Reduz o tempo de descida da coluna de revestimento; • É convertida para flutuante por intermédio do lançamento de uma esfera no final da descida do revestimento. Colar diferencial
  • 28. Colar e sapata diferencial funcionamento
  • 29. Sapata em “v” • Função: • Guiar o revestimento no poço durante a descida. • • Finalidades: » Liberar a setting tool caso o liner hanger não atue; » Guiar o liner durante sua descida no poço. » Obs: Esse acessório possui dois elementos de retenção em bronze acionados por mola e que possuem, na parte inferior, uma guia feita de ferro fundido com duas lâminas que se cruzam radialmente.
  • 30. Colar flutuante • Função: • Garantir o não-retorno do cimento para o interior do • revestimento após a cimentação. • Características: • É posicionado de 1 a 3 tubos acima da sapata; • • Serve de batente para retenção dos tampões de fundo e de • topo; • Evita contaminação da pasta pela película de fluido aderida ao • revestimento; • Apresenta a necessidade de completar o revestimento. •
  • 31. Válvula insertável • Função: – Semelhante à do colar flutuante. • Finalidades: – Evitar a flutuação do revestimento; – Não necessitar abastecer o revestimento. • Característica: – É um disco de alumínio enroscado na luva posicionada na junta • da sapata. • Vantagens: – Baixo custo; – Redução no tempo de descida do revestimento. • Desvantagens: – Risco de vazamento; – Limitação de pressão. Inserto posicionado na luva do revestimento Válvula insertável
  • 32. Colar flutuante com auto-enchimento • Vantagens: • É mais resistente que a válvula insertável; • É convertida através de pressurização; • Oferece menor risco de vazamento. Colar flutuante com auto-enchimento
  • 33. Colar diferencial • Função: • Semelhante à do colar flutuante. • • Características: • Desce junto com uma sapata diferencial; • • Funciona semelhantemente à sapata; • • É convertido para flutuante pelo lançamento de uma esfera; • • Não precisa abastecer o revestimento; • • Pode ser convertido para flutuante antes da descida. •
  • 34. Colar de estágio • Função: • Permitir que a cimentação seja realizada em mais de uma etapa. • • Finalidade: • Redução da possibilidade de fratura da formação devido à • altura da coluna hidrostática; • Cimentação acima de zonas de perda de circulação com uso de • external casing packer (E.C.P); • Cimentação em poços com óleo no embasamento junto com o • external casing packer (E.C.P); • Cimentação em poços de captação de água. •
  • 35. Acessórios para colar de estágio Colar de estágio Tampão fechamento Tampão flexível Seal of plate Torpedo
  • 36. Tampões de fundo e de topo • Função: • Evitar contaminação da pasta de cimento pelo fluido. • • Finalidades: • Tampão de fundo: • – Evitar a contaminação do colchão lavador ou da pasta de cimento pelo fluido de perfuração; – Remover a película de fluido de perfuração aderida na parede interna do revestimento. • Tampão de topo: – Evitar a contaminação da pasta de cimento pelo fluido de deslocamento dessa pasta; – Indicar o final do deslocamento (elevação da pressão).
  • 37. Tampões de fundo e de topo
  • 38. Centralizadores Função: Centralizar o revestimento para manter um espaço anular • uniforme em toda a extensão a ser cimentada. Resultado da cimentação com revestimento centralizado ou não-centralizado
  • 39. CENTRALIZADORES • Finalidades: • Diminuir a canalização da pasta no espaço anular; • • Facilitar o deslocamento do fluido no espaço anular. • • Tipos de centralizadores existentes: • Tipo M; • • Tipo rígido; • • Tipo segmentado. •
  • 40. Stop Ring Permite colocação do centralizador em qualquer posição Centralizador é geralmente colocado na luva do revestimento (sem necessidade do uso de Stop Ring)
  • 41. Arranhadores - Reciprocação • Tipo Arame • Promove a remoção de reboco -melhoria da eficiência de • deslocamento lama-cimento
  • 42. CESTA • Cesta de cimentação • Função: • Impedir a queda da pasta de cimento no espaço anular. • Finalidade: • Cimentar acima de zonas de perda de circulação.
  • 44. Equipamentos de descida • Os tipos de equipamentos de descida do revestimento em sondas de perfuração são os seguintes: • Cunha tipo • spider • Elevador tipo spider Elevador tipo spider Elevador tipo spider Cunha tipo spider
  • 45. Elevador tipo side door Elevador tipo side door
  • 46. Cabeça de cimentação • É enroscada no tubo de revestimento ou na coluna de assentamento - equipamento de superfície; • Estabelece ligação entre o sistema de circulação de fluidos da sonda e a coluna de revestimento a ser cimentada; • É alojadora dos tampões de topo e de fundo.
  • 47. Detalhe da cabeça de cimentação
  • 50. Rubber plugs (top e bottom) Scratcher Coluna de revestimento e seus acessórios Float collar Centralizer Guide shoe
  • 51. Tipos de cimentação • O primeiro uso de cimento em poço de petróleo ocorreu na Califórnia, em 1883. Entretanto, só em 1902, passou- se ao uso do cimento Portland em processo manual de mistura. • Cimentação primária • Denomina-se cimentação primária a cimentação principal de cada coluna de revestimento. Seu objetivo básico é colocar uma pasta de cimento não-contaminada em determinada posição no espaço anular entre o poço e a coluna de revestimento, de modo a se obter a fixação e a vedação eficientes e permanentes desse anular.
  • 52. Cimentação secundária • Cimentação secundária – São assim denominadas as operações emergenciais de cimentação, visando permitir a continuidade das operações. São classificadas como: • Tampões de cimento – Consistem no bombeamento de determinado volume de pasta para o poço, visando tamponar um trecho deste. São usados nos casos de perda de circulação, abandono total ou parcial do poço, como base para desvios do poço etc. • Recimentação – É a correção da cimentação primária quando o cimento não alcança a altura desejada no anular. O revestimento é canhoneado em dois pontos, a profundidades distintas. – A recimentação só é feita quando se consegue circulação pelo anular, através desses canhoneados. Para possibilitar a circulação com retorno, a pasta é bombeada através da coluna de perfuração, dotada de um obturador (packer) que permite a pressurização necessária para a movimentação da pasta de cimento no anular. • Compressão de cimento ou squeeze – Consiste na injeção forçada de cimento sob pressão, visando corrigir localmente a cimentação primária, sanar vazamentos no revestimento ou impedir a produção de zonas que passaram a produzir água.
  • 53. Cimento • Constitui-se de um aglomerante hidráulico que endurece e desenvolve resistência compressiva quando hidratado. • Classificação • O Instituto Americano de Petróleo (API), em sua RP 10 B, classificou o cimento para poços de petróleo em oito classes, a saber : • Cimento classe A – Pode ser usado até a profundidade de 1.830 m, quando não se exigem propriedades essenciais
  • 54. Classificação • Cimento classe B • Pode ser usado até a profundidade de 1.830 m, quando as condições do poço exigem moderada resistência ao sulfato. • Cimento classe C • Pode ser usado até a profundidade de 1.830 m, quando se requer alta resistência ao sulfato. • Cimento classe D • Pode ser usado entre as profundidades de 1.830 m até 3.050 m, sob condições de temperatura e pressão moderadamente altas.
  • 55. Classificação • Cimento classe E • Pode ser usado entre as profundidades de 1.830 m até 4.270 m, sob condições de temperaturas e pressões altas. • Cimento classe F • Pode ser empregado entre as profundidades de 3.050m a 4.880 m, sob condições de temperaturas e pressões altas. • Cimento classes G e H • São considerados cimentos básicos e devem ser empregados até a profundidade de 2.440 m, sem adição de aditivos especiais ou até profundidades maiores, com a adição de aditivos especiais.
  • 57. Cimento classe “G” • Cimento classe “G” – o que é? • De acordo com a norma NBR-9831/93, o cimento classe “G” é definido como: aglomerante hidráulico obtido pela moagem do clinquer Portland, constituído, em sua maior parte, por silicatos de cálcio hidratado e que apresenta características essenciais para uso em poços petrolíferos até a profundidade de 2.440 m, da forma como é produzido. A única adição permitida nesse cimento é a do gesso. • Gesso • É o sulfato de cálcio hidratado (CaSO4.2H2O). Sua finalidade é regular o tempo de pega do cimento.
  • 59. Fabricação do cimento • Etapas envolvidas • Matérias-primas - calcário + argila + pequena quantidade de • ferro e alumínio; • Britador primário + moinho de bolas - pulverização e • homogeneização do material (farinha); • Pré-aquecimento; • • Forno rotativo - 2600-3000 °F; • • Resfriamento - • clinquer (material pelotizado); • Moinho de bolas - pulverização + adição de gesso (conferir • resistência compressiva inicial) - produto final.
  • 60. Matéria-prima do cimento + Clinquer Minério Argila Clinquer Calcário de ferro
  • 61. Cimento classe G ou H Clinquer Gesso Cimento
  • 62. Pasta de cimento • Definição • Pasta de cimento é uma mistura de cimento, água e aditivos químicos, com a finalidade de se obter propriedades físicas e químicas destinadas à operação de cimentação em poços petrolíferos. • Funções • Prover o isolamento hidráulico entre as diferentes zonas • permeáveis; • Fixar a coluna de revestimento à formação; • Suportar o peso da coluna de revestimento após a pega; • Proteger o revestimento contra fluidos agressivos.
  • 63. Cimentação secundária - squeeze • Operação que consiste em forçar uma pasta de cimento nos canhoneados do revestimento e/ou em canais formados pela má cimentação. – Objetivos • Corrigir falhas da cimentação primária - problemas de • canalização; • Eliminar a entrada de água de uma zona indesejável; • • Isolar canhoneado; • • Reduzir a RGO através do isolamento da zona de gás adjacente • à zona de óleo; • Abandonar zonas depletadas; • • Reparar vazamentos na coluna de revestimento.•
  • 66. Propriedades da pasta de cimento • Densidade da pasta – É definida pela relação entre a massa e o volume; – Tem como unidade de medida usual a libra/galão (lb/gal); – Indica proporção de mistura.• • Rendimento – É definido como o volume de pasta obtido pelo volume de cimento; • Fator água de mistura – É definido como o volume da água e aditivos a ela misturados pelo volume de cimento; – Tem como unidade usual o GPC (galão por pé cúbico de cimento). • Resistência à compressão – Teste realizado na temperatura estática – Resistência mínima requerida: 500 psi em 8 horas; – Propriedade afetada pelo fator água/cimento: – • Maior fator água cimento → menor resistência
  • 67. Propriedades da pasta de cimento • Bombeabilidade – Mede a facilidade com que uma certa pasta pode ser bombeada; – Depende de:• – Tempo decorrido após a mistura; – Temperatura e pressão; – Continuidade do bombeio; • Perda de água – Refere-se à perda de fluido para o meio poroso (reservatório); – É realizado por um equipamento chamado filtro prensa. • Reologia – Traduz a viscosidade da pasta; – Exerce grande influência nas pastas para cimentação do revestimento de produção.
  • 68. Aditivos utilizados na cimentação • Aceleradores - Aumentar o desenvolvimento de resistência inicial; Aceleradores de pega • Retardadores - Retardar o tempo de espessamento para permitir o correto • posicionamento da pasta de cimento • Estendedores - aditivos de baixo peso; reduzir a densidade do fluido • Adensantes - Controlar a pressão de poros da formação formação. • Dispersantes - Reduzir a viscosidade da pasta e propiciar melhor vazão de deslocamento
  • 69. Aditivos utilizados na cimentação • Controladores de filtrado -
  • 70. Aditivos utilizados na cimentação • Preventor de retrogressão da pasta de cimento; • Evitar a perda de resistência da pasta em temperaturas • Preventor de migração de gás • Perda gradual da hidrostática exercida pela pasta de cimento • durante sua pega - estado de transição líquido-sólido; • Perda de filtrado no espaço confinado - redução substancial da • pressão (compressibilidade do fluido é baixa);
  • 71. Etapas de uma operação de cimentação
