1. PERFURAÇÃO
de POÇOS
DIRECIONAIS e
HORIZONTAIS –
Parte 2
Professor: Rafael Castro
Msc. Engenharia de Petróleo (UNICAMP)
Engº de Petróleo (Petrobras)
Email: rcastro.oliveira@petrobras.com.br
Tel.: (79) 9127-3354 / (79) 3212-2244
Campina Grande, Maio de 2015
Agenda
1 – Introdução & Conceitos
2 - Planejamento Direcional
3 – BHA Direcional
4 – Equipamentos para Perfuração Direcional e de
Registro da Trajetória
5 – Operação e Acompanhamento (Boas Práticas &
Tópicos Especiais)
Principais Componentes
• Principais componentes da coluna
• Drill Pipe (DP) - Tubos
• Heavy Weight Drill Pipe (HW)
• Drill Collar (DC) – Comandos
• Outros componentes importantes
• MWD, LWD, PWD
• Drilling Jar (DJ)
• Estabilizadores
• Sub’s, Float collar, Alargador etc
• Brocas
BHA (Bottom Hole Assembly)
• É a composição de fundo da coluna de perfuração, da
broca até os Heavy Weights (HW’s);
• Contribuem no:
– Peso e Rotação da Broca
– Direcional do Poço
– Segurança e integridade da coluna, com equipamentos que evitam prisão e
desgastes dos componentes
– Informações sobre o poço durante a perfuração (MWD, PWD e LWD)
• Principais componentes:
– Broca
– Motor de Fundo, MWD, LWD
– Drilling Jar (DJ)
– Sub’s (adaptadores com funções diversas)
– Comandos, HW’s, Estabilizadores etc

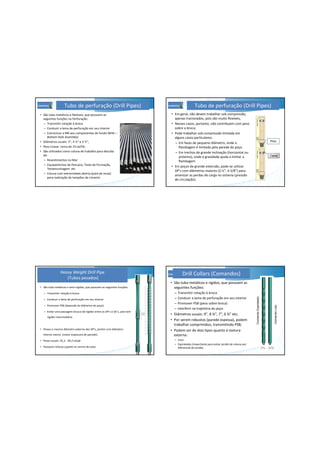

2. Tubo de perfuração (Drill Pipes)
• São tubo metálicos e flexíveis, que possuem as
seguintes funções na Perfuração:
– Transmitir rotação à broca
– Conduzir a lama de perfuração em seu interior
– Comunicar a MR aos componentes de fundo (BHA –
Bottom Hole Assembly)
• Diâmetros usuais: 5”, 4 ½” e 3 ½”;
• Peso Linear: cerca de 19 Lb/Pé;
• São utilizados como coluna de trabalho para descida
de:
– Revestimentos no Mar
– Equipamentos de Pescaria, Teste de Formação,
Testemunhagem etc
– Coluna com extremidade aberta (pata de mula)
para realização de tampões de cimento
Tubo de perfuração (Drill Pipes)
• Em geral, não devem trabalhar sob compressão,
apenas tracionados, pois são muito flexíveis;
• Nesses casos, portanto, não contribuem com peso
sobre a broca;
• Pode trabalhar sob compressão limitada em
alguns casos particulares:
– Em fases de pequeno diâmetro, onde a
flambagem é limitada pela parede do poço
– Em trechos de grande inclinação (horizontal ou
próximo), onde a gravidade ajuda a limitar a
flambagem
• Em poços de grande extensão, pode-se utilizar
DP’s com diâmetros maiores (5 ½”, 6 5/8”) para
amenizar as perdas de carga no sistema (pressão
de circulação).
Pino
Caixa
Heavy Weight Drill Pipe
(Tubos pesados)
• São tubo metálicos e semi-rígidos, que possuem as seguintes funções:
– Transmitir rotação à broca
– Conduzir a lama de perfuração em seu interior
– Promover PSB (depende do diâmetro do poço)
– Evitar uma passagem brusca de rigidez entre os DP’s e DC’s, pois tem
rigidez intermediária
• Possui o mesmo diâmetro externo dos DP’s, porém com diâmetro
interno menor (maior espessura de parede);
• Pesos usuais: 25,3 - 49,3 Lb/pé
• Possuem reforço (upset) no centro do tubo
Drill Collars (Comandos)
• São tubo metálicos e rígidos, que possuem as
seguintes funções:
– Transmitir rotação à broca
– Conduzir a lama de perfuração em seu interior
– Promover PSB (peso sobre broca)
– Interferir na trajetória do poço
• Diâmetros usuais: 9”, 8 ¾”, 7”, 6 ¾” etc;
• Por serem robustos (parede espessa), podem
trabalhar comprimidos, transmitindo PSB;
• Podem ser de dois tipos quanto à textura
externa:
– Lisos
– Espiralados (importante para evitar prisão de coluna por
diferencial de prisão)
ComandoEspiralado
ComandoLiso

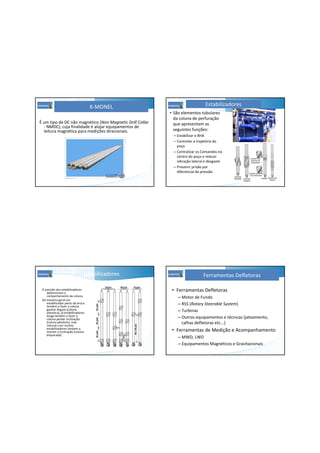

3. K-MONEL
É um tipo de DC não magnético (Non Magnetic Drill Collar
- NMDC), cuja finalidade é alojar equipamentos de
leitura magnética para medições direcionais.
Estabilizadores
• São elementos tubulares
da coluna de perfuração
que apresentam as
seguintes funções:
– Estabilizar o BHA
– Controlar a trajetória do
poço
– Centralizar os Comandos no
centro do poço e reduzir
vibração lateral e desgaste
– Prevenir prisão por
diferencial de pressão
Estabilizadores
A posição dos estabilizadores
determinam o
comportamento da coluna.
De maneira geral um
estabilizador perto da broca
tendem a fazer a coluna
ganhar ângulo (coluna
alavanca), já estabilizadores
longe tendem a fazer a
coluna perder inclinação
(coluna pêndulo), mas
colunas com muitos
estabilizadores tendem a
manter a inclinação (coluna
empacada)
• Ferramentas Defletoras
– Motor de Fundo
– RSS (Rotary Steerable System)
– Turbinas
– Outros equipamentos e técnicas (jateamento,
calhas defletoras etc...)
• Ferramentas de Medição e Acompanhamento
– MWD, LWD
– Equipamentos Magnéticos e Gravitacionais
Ferramentas Defletoras

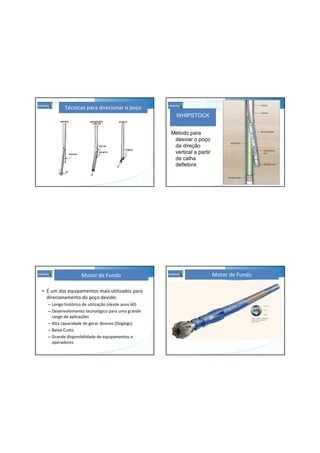

4. Técnicas para direcionar o poço
WHIPSTOCK
Método para
desviar o poço
da direção
vertical a partir
de calha
defletora
• É um dos equipamentos mais utilizados para
direcionamento do poço devido:
– Longo histórico de utilização (desde anos 60)
– Desenvolvimento tecnológico para uma grande
range de aplicações
– Alta capacidade de gerar desvios (Doglegs)
– Baixo Custo
– Grande disponibilidade de equipamentos e
operadores
Motor de Fundo Motor de Fundo

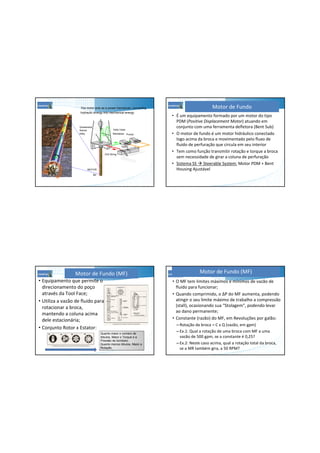

5. The motor acts as a power transducer, converting
hydraulic energy into mechanical energy
PumpsStandpipe
Kelly Hose
Gooseneck
Swivel
Kelly
Drill String
MOTOR
Bit
Tanks
• É um equipamento formado por um motor do tipo
PDM (Positive Displacement Motor) atuando em
conjunto com uma ferramenta defletora (Bent Sub)
• O motor de fundo é um motor hidráulico conectado
logo acima da broca e movimentado pelo fluxo de
fluido de perfuração que circula em seu interior
• Tem como função transmitir rotação e torque a broca
sem necessidade de girar a coluna de perfuração
• Sistema SS Steerable System: Motor PDM + Bent
Housing Ajustável
Motor de Fundo
Motor de Fundo (MF)
• Equipamento que permite o
direcionamento do poço
através da Tool Face;
• Utiliza a vazão de fluido para
rotacionar a broca,
mantendo a coluna acima
dele estacionária;
• Conjunto Rotor x Estator:
Quanto maior o número de
lóbulos, Maior o Torque e a
Pressão de bombeio.
Quanto menos lóbulos, Maior a
Rotação.
Motor de Fundo (MF)
• O MF tem limites máximos e mínimos de vazão de
fluido para funcionar;
• Quando comprimido, o ∆P do MF aumenta, podendo
atingir o seu limite máximo de trabalho a compressão
(stall), ocasionando sua “Stolagem”, podendo levar
ao dano permanente;
• Constante (razão) do MF, em Revoluções por galão:
– Rotação da broca = C x Q (vazão, em gpm)
– Ex.1: Qual a rotação de uma broca com MF a uma
vazão de 500 gpm, se a constante é 0,25?
– Ex.2: Neste caso acima, qual a rotação total da broca,
se a MR também gira, a 50 RPM?

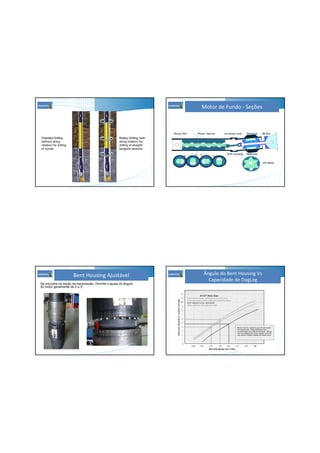

6. Rotary DrillingRotary Drilling (with
string rotation) for
drilling of straight/
tangents sections
Oriented DrillingOriented Drilling
(without string
rotation) for drilling
of curves
Motor de Fundo - Seções
Se encontra na seção da transmissão. Permite o ajuste do ângulo
do motor geralmente de 0 a 3°.
Bent Housing Ajustável Ângulo do Bent Housing Vs
Capacidade de DogLeg

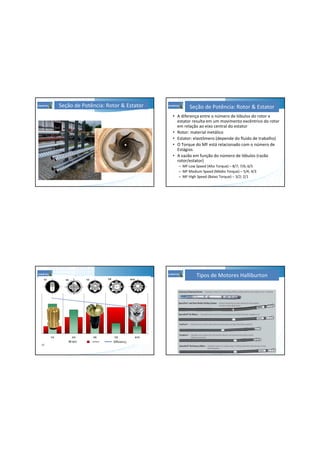

7. Seção de Potência: Rotor & Estator
• A diferença entre o número de lóbulos do rotor e
estator resulta em um movimento excêntrico do rotor
em relação ao eixo central do estator
• Rotor: material metálico
• Estator: elastômero (depende do fluido de trabalho)
• O Torque do MF está relacionado com o número de
Estágios
• A vazão em função do número de lóbulos (razão
rotor/estator)
– MF Low Speed (Alto Torque) – 8/7; 7/6; 6/5
– MF Medium Speed (Médio Torque) – 5/4; 4/3
– MF High Speed (Baixo Torque) – 3/2; 2/1
Seção de Potência: Rotor & Estator
27
Tipos de Motores Halliburton

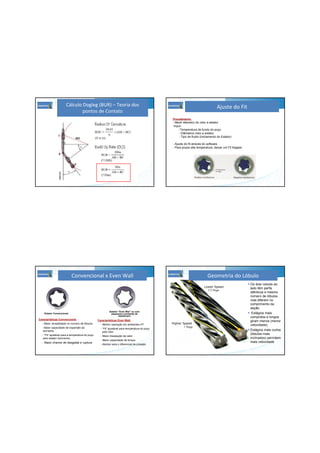

8. Cálculo Dogleg (BUR) – Teoria dos
pontos de Contato
Ajuste do Fit
Procedimento:
- Medir diâmetro do rotor e estator
-Input:
-Temperatura de fundo do poço
- Diâmetros rotor e estator
- Tipo de fluido (inchamento do Estator)
- Ajuste do fit através do software
- Para poços alta temperatura: deixar um Fit folgado
Estator Convencional
Estator “Even Wal” ou com
espessura constante de
elastômero
Convencional x Even Wall
Características Convencional:
- Maior versatilidade no número de lóbulos
- Maior capacidade de expansão da
borracha
- “Fit” ajustável para a temperatura do poço
pelo estator (borracha)
- Maior chance de desgaste e ruptura
Características Even Wall:
- Melhor operação em ambientes HT
- “Fit” ajustável para temperatura do poço
pelo rotor
- Maior dissipação de calor
- Maior capacidade de torque
- Atentar para o diferencial de pressão
1 Stage
1/2 Stage
5
5
Lower Speed
Higher Speed
Os dois rotores ao
lado têm perfis
idênticos e mesmo
número de lóbulos
mas diferem no
comprimento da
seção.
Estágios mais
compridos e longos
giram menos (menor
velocidade);
Estágios mais curtos
(lóbulos mais
inclinados) permitem
mais velocidade
Geometria do Lóbulo

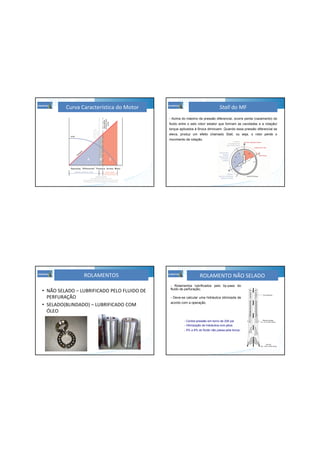

9. Curva Característica do Motor
- Acima do máximo de pressão diferencial, ocorre perda (vazamento) do
fluido entre o selo rotor/ estator que formam as cavidades e a rotação/
torque aplicados à Broca diminuem. Quando essa pressão diferencial se
eleva, produz um efeito chamado Stall, ou seja, o rotor perde o
movimento de rotação.
Stall do MF
ROLAMENTOS
• NÃO SELADO – LUBRIFICADO PELO FLUIDO DE
PERFURAÇÃO
• SELADO(BLINDADO) – LUBRIFICADO COM
ÓLEO
- Rolamentos lubrificados pelo by-pass do
fluido de perfuração;
- Deve-se calcular uma hidráulica otimizada de
acordo com a operação.
- Contra-pressão em torno de 200 psi
- Otimização de hidráulica com jatos
- 5% a 8% do fluido não passa pela broca
ROLAMENTO NÃO SELADO

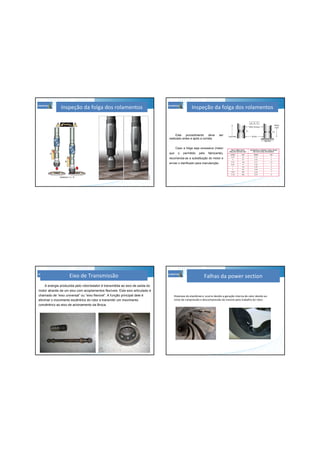

10. Inspeção da folga dos rolamentos
Este procedimento deve ser
realizado antes e após a corrida.
Caso a folga seja excessiva (maior
que o permitido pelo fabricante),
recomenda-se a substituição do motor e
enviar o danificado para manutenção.
Inspeção da folga dos rolamentos
A energia produzida pelo rotor/estator é transmitida ao eixo de saída do
motor através de um eixo com acoplamentos flexíveis. Este eixo articulado é
chamado de “eixo universal” ou “eixo flexível”. A função principal dele é
eliminar o movimento excêntrico do rotor e transmitir um movimento
concêntrico ao eixo de acionamento da Broca.
Eixo de Transmissão Falhas da power section
Histerese do elastômero: ocorre devido a geração interna de calor devido ao
ciclos de compressão e descompressão do mesmo pelo trabalho do rotor.

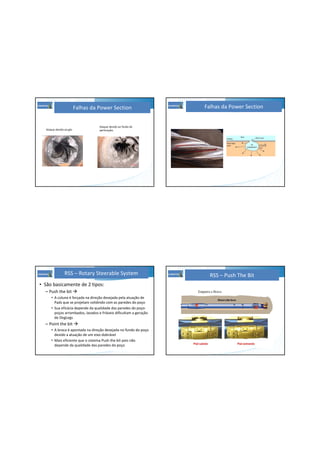

11. Falhas da Power Section
Ataque devido ao gás
Ataque devido ao fluido de
perfuração.
Falhas da Power Section

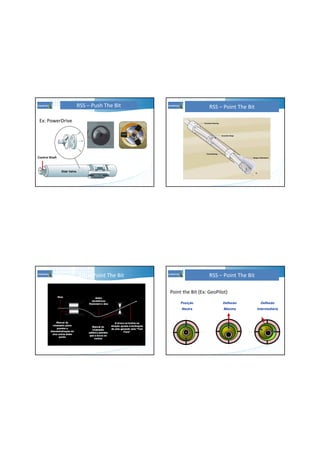

• São basicamente de 2 tipos:
– Push the bit
• A coluna é forçada na direção desejada pela atuação de
Pads que se projetam colidindo com as paredes do poço
• Sua eficácia depende da qualidade das paredes do poço:
poços arrombados, lavados e friáveis dificultam a geração
de DogLegs
– Point the bit
• A broca é apontada na direção desejada no fundo do poço
devido a atuação de um eixo dobrável
• Mais eficiente que o sistema Push the bit pois não
depende da qualidade das paredes do poço
RSS – Rotary Steerable System RSS – Push The Bit

12. RSS – Push The Bit
Ex: PowerDrive
Control Shaft
Disk Valve
RSS – Point The Bit
RSS – Point The Bit RSS – Point The Bit
Point the Bit (Ex: GeoPilot)
Posição
Neutra
Deflexão
Máxima
Deflexão
Intermediária

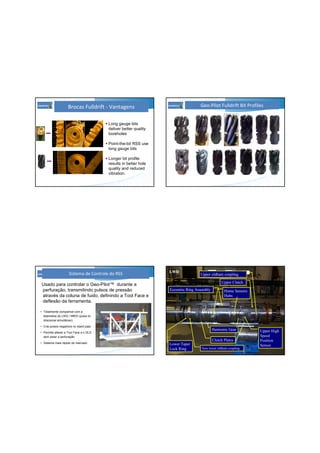

13. Brocas Fulldrift - Vantagens
Long gauge bits
deliver better quality
boreholes
Point-the-bit RSS use
long gauge bits
Longer bit profile
results in better hole
quality and reduced
vibration.
Geo-Pilot Fulldrift Bit Profiles
Sistema de Controle do RSS
Usado para controlar o Geo-Pilot™ durante a
perfuração, transmitindo pulsos de pressão
através da coluna de fuido, definindo a Tool Face e
deflexão da ferramenta.
• Totalmente compatível com a
telemetria do LWD / MWD (pulso bi-
direcional simultâneo)
• Cria pulsos negativos no stand pipe
• Permite alterar a Tool Face e o DLS
sem parar a perfuração
• Sistema mais rápido do mercado
Eccentric Ring Assembly
New lower oldham coupling
Clutch Plates
Upper oldham coupling
Upper Clutch
Upper High
Speed
Position
Sensor
Harmonic Gear
Home Sensors
Hubs
Lower Taper
Lock Ring
LWDLWD

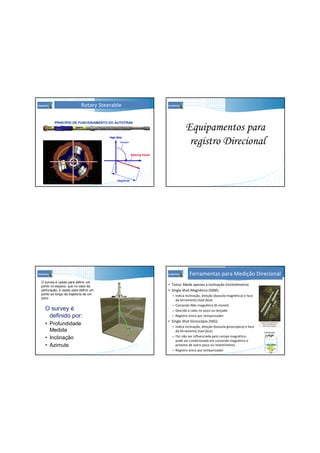

14. Rotary Steerable
High Side
Steering Vector
Direction
Magnitude
High Side
Steering Vector
Direction
Magnitude
PRINCÍPIO DE FUNCIONAMENTO DO AUTOTRAK
Equipamentos para
registro Direcional
O survey é usado para definir um
ponto no espaco, que no caso da
perfuração, é usado para definir um
ponto ao longo da trajetoria de um
poco
O survey é
definido por:
• Profundidade
Medida
• Inclinação
• Azimute
Ferramentas para Medição Direcional
• Totco: Mede apenas a inclinação (Inclinômetro)
• Single Shot Magnético (SSM):
– Indica inclinação, direção (bússola magnética) e face
da ferramenta (tool face)
– Comando Não-magnético (K-monel)
– Descido a cabo no poço ou lançado
– Registro único por temporizador
• Single Shot Giroscópio (SSG):
– Indica inclinação, direção (bússola giroscópica) e face
da ferramenta (tool face)
– Por não ser influenciada pelo campo magnético,
pode ser condicionada em comando magnético e
próximo de outro poço ou revestimento
– Registro único por temporizador

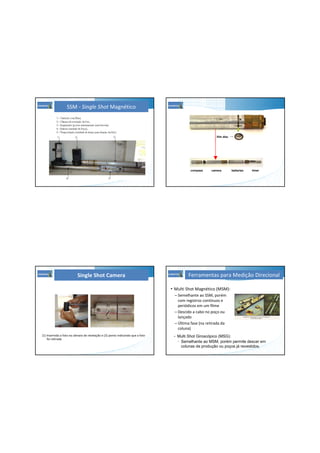

15. SSM - Single Shot Magnético
compass camera batteries timer
film disc
(1) Inserindo a foto na câmara de revelação e (2) ponto indicando que a foto
foi retirada
Single Shot Camera Ferramentas para Medição Direcional
• Multi Shot Magnético (MSM):
– Semelhante ao SSM, porém
com registros contínuos e
periódicos em um filme
– Descido a cabo no poço ou
lançado
– Última fase (na retirada da
coluna)
• Multi Shot Giroscópico (MSG):
▫ Semelhante ao MSM, porém permite descer em
colunas de produção ou poços já revestidos.

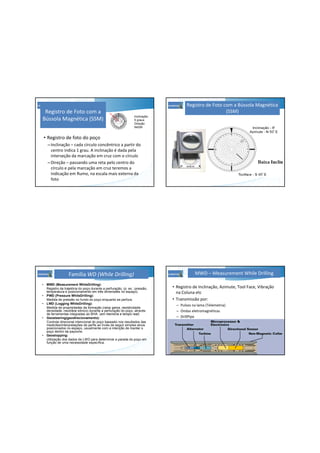

16. Registro de Foto com a
Bússola Magnética (SSM)
• Registro de foto do poço
–Inclinação – cada círculo concêntrico a partir do
centro indica 1 grau. A inclinação é dada pela
interseção da marcação em cruz com o círculo
–Direção – passando uma reta pelo centro do
círculo e pela marcação em cruz teremos a
indicação em Rumo, na escala mais externa da
foto
Inclinação:
5 graus
Direção:
N45W
Registro de Foto com a Bússola Magnética
(SSM)
• MWD (Measurement WhileDrilling):
Registro da trajetória do poço durante a perfuração, (p. ex.: pressão,
temperatura e posicionamento em três dimensões no espaço).
• PWD (Pressure WhileDrilling):
Medida de pressão no fundo do poço enquanto se perfura.
• LWD (Logging WhileDrilling):
Medida de propriedades da formação (raios gama, resistividade,
densidade, neutrãoe sônico) durante a perfuração do poço, através
de ferramentas integradas ao BHA. (em memória e tempo real)
• Geosteering(geodirecionamento):
Controle direcional intencional do poço baseado nos resultados das
medicões/interpretações de perfis ao invés de seguir simples alvos
posicionados no espaço, usualmente com a intenção de manter o
poço dentro da payzone.
• Geostopping:
Utilização dos dados de LWD para determinar a parada do poço em
função de uma necessidade específica.
Família WD (While Drilling) MWD – Measurement While Drilling
• Registro de Inclinação, Azimute, Tool Face, Vibração
na Coluna etc
• Transmissão por:
– Pulsos na lama (Telemetria)
– Ondas eletromagnéticas
– DrillPipe

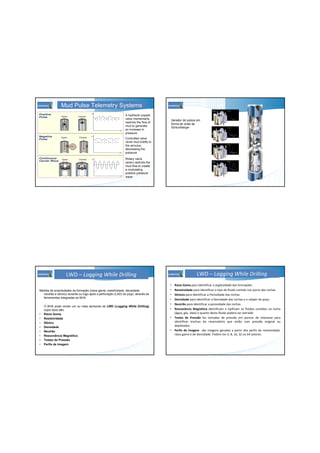

17. Mud Pulse Telemetry Systems
A hydraulic poppet
valve momentarily
restricts the flow of
mud to generate
an increase in
pressure
Controlled valve
vents mud briefly to
the annulus,
decreasing the
pressure
Rotary valve
(siren) restricts the
mud flow to create
a modulating
positive pressure
wave
Gerador de pulsos em
forma de onda da
Schlumberger
LWD – Logging While Drilling
Medida de propriedades da formação (raios gama, resistividade, densidade,
neutrão e sônico) durante ou logo após a perfuração (LAD) do poço, através de
ferramentas integradas ao BHA.
O BHA pode conter um ou mais sensores de LWD (Logging While Drilling),
cujos tipos são:
• Raios Gama
• Resistividade
• Sônico
• Densidade
• Neutrão
• Ressonância Magnética
• Testes de Pressão
• Perfis de Imagem
LWD – Logging While Drilling
• Raios Gama para identificar a argilosidade das formações
• Resistividade para identificar o tipo de fluido contido nos poros das rochas
• Sônicos para identificar a Porosidade das rochas
• Densidade para identificar a Densidade das rochas e o caliper do poço
• Neutrão para identificar a porosidade das rochas
• Ressonância Magnética identificam e tipificam os fluidos contidos na rocha
(água, gás, óleo) e quanto deste fluido poderá ser extraído
• Testes de Pressão faz tomadas de pressão em pontos de interesse para
identificar trechos do reservatório que estão com pressão original ou
depletados.
• Perfis de Imagem são imagens geradas a partir dos perfis de resistividade,
raios game e de densidade. Podem ter 4, 8, 16, 32 ou 64 setores.

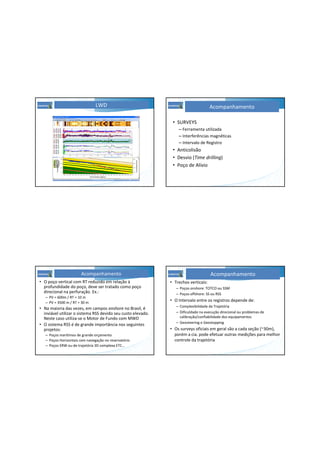

18. LWD
• SURVEYS
– Ferramenta utilizada
– Interferências magnéticas
– Intervalo de Registro
• Anticolisão
• Desvio (Time drilling)
• Poço de Alívio
Acompanhamento
• O poço vertical com RT reduzido em relação à
profundidade do poço, deve ser tratado como poço
direcional na perfuração. Ex.:
– PV = 600m / RT = 10 m
– PV = 3500 m / RT = 30 m
• Na maioria das vezes, em campos onshore no Brasil, é
inviável utilizar o sistema RSS devido seu custo elevado.
Neste caso utiliza-se o Motor de Fundo com MWD
• O sistema RSS é de grande importância nos seguintes
projetos:
– Poços marítimos de grande orçamento
– Poços Horizontais com navegação no reservatório
– Poços ERW ou de trajetória 3D complexa ETC...
Acompanhamento
• Trechos verticais:
– Poços onshore: TOTCO ou SSM
– Poços offshore: SS ou RSS
• O Intervalo entre os registros depende de:
– Complexibilidade da Trajetória
– Dificuldade na execução direcional ou problemas de
calibração/confiabilidade dos equipamentos
– Geosteering e Geostopping
• Os surveys oficiais em geral são a cada seção (~30m),
porém a cia. pode efetuar outras medições para melhor
controle da trajetória
Acompanhamento

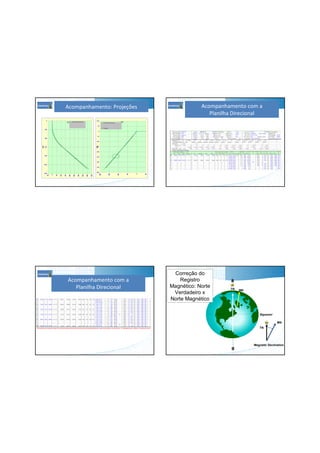

19. Acompanhamento: Projeções Acompanhamento com a
Planilha Direcional
Acompanhamento com a
Planilha Direcional MNTN
Equator
Magnetic Declination
MN
TN
Correção do
Registro
Magnético: Norte
Verdadeiro x
Norte Magnético

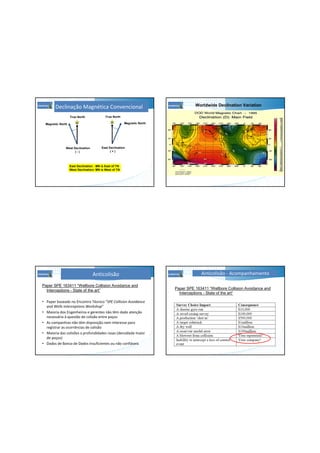

20. True North
East Declination
( + )
True North
West Declination
( - )
East Declination : MN is East of TN
West Declination: MN is West of TN
Magnetic North Magnetic North
Declinação Magnética Convencional Worldwide Declination Variation
Anticolisão
Paper SPE 163411 “Wellbore Collision Avoidance and
Interceptions - State of the art”
• Paper baseado no Encontro Técnico “SPE Collision Avoidance
and Wells Interceptions Workshop”
• Maioria dos Engenheiros e gerentes não têm dado atenção
necessária à questão de colisão entre poços
• As companhias não têm disposição nem interesse para
registrar as ocorrências de colisão
• Maioria das colisões a profundidades rasas (densidade maior
de poços)
• Dados de Banco de Dados insuficientes ou não confiáveis
Anticolisão - Acompanhamento
Paper SPE 163411 “Wellbore Collision Avoidance and
Interceptions - State of the art”

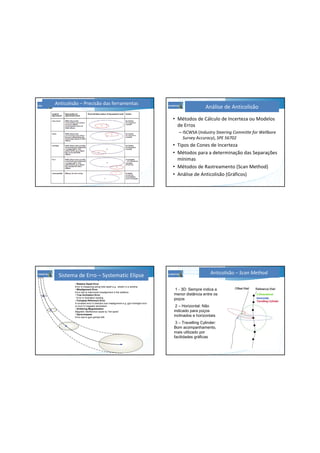

21. Anticolisão – Precisão das ferramentas
• Métodos de Cálculo de Incerteza ou Modelos
de Erros
– ISCWSA (Industry Steering Committe for Wellbore
Survey Accuracy), SPE 56702
• Tipos de Cones de Incerteza
• Métodos para a determinação das Separações
mínimas
• Métodos de Rastreamento (Scan Method)
• Análise de Anticolisão (Gráficos)
Análise de Anticolisão
Combines the following survey tool errors
• Relative Depth Error
Error in measuring along hole depth e.g. stretch in a wireline.
• Misalignment Error
Error due to instrument misalignment in the wellbore
• True Inclination Error
Error in inclination reading
• Compass Reference Error
A constant error in direction due misalignment e.g. gyro foresight error
or error in magnetic declination.
• Drillstring Magnetization
Magnetic interference cause by “hot spots”
• Gyrocompass
Error due to gyro gimbal drift
Sistema de Erro – Systematic Elipse Anticolisão – Scan Method
1 - 3D: Sempre indica a
menor distância entre os
poços
2 – Horizontal: Não
indicado para poços
inclinados e horizontais
3 – Travelling Cylinder:
Bom acompanhamento,
mais utilizado por
facilidades gráficas

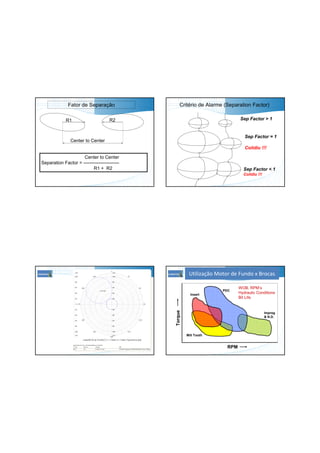

22. Center to Center
Separation Factor = -----------------------
R1 + R2
Center to Center
R1 R2
Fator de Separação
Sep Factor > 1
Sep Factor = 1
Colidiu !!!
Sep Factor < 1
Colidiu !!!
Critério de Alarme (Separation Factor)
ANTICOLISÃO –
Acompanha-
mento gráfico
(Closest
Approach 3D)
RPM
Torque
PDC
Mill Tooth
Insert
Impreg
& N.D.
WOB, RPM’s
Hydraulic Conditions
Bit Life
Utilização Motor de Fundo x Brocas

23. The Operational Nature of
Steerable System BHA Runs
8 ft 24ft
TFA=10R
8 TFA=0
6 TFA=20L
18 TFA=5R
10 TFA=45R
28 TFA=140R
31
29
20
31
16
8
begin run
end
run
Slide Sections
Rotary Sections
Operação Sliding x Rotating
• Os Steerable Motors podem perfurar de
dois modos:
Modo rotary – Nesse modo a mesa rotativa ou o
top drive giram fazendo com que a coluna
transmita rotação para a broca.
Modo sliding – Durante esse modo a coluna não
gira, ao invés disso a lama de perfuração passa
pelo motor de fundo, o qual converte a energia do
fluido fazendo com que somente a broca gire.
• Desvantagens:
Modo rotary: o bent que tem na coluna faz com
que a broca gire fora do eixo do BHA, resultando
num poço um pouco mais alargado e espiralado.
Modo sliding: como a coluna fica parada na parte
inferior do poço o fluido de perfuração flui
desigualmente ao redor do tubo, diminuindo a
capacidade do fluido de remover os cascalhos

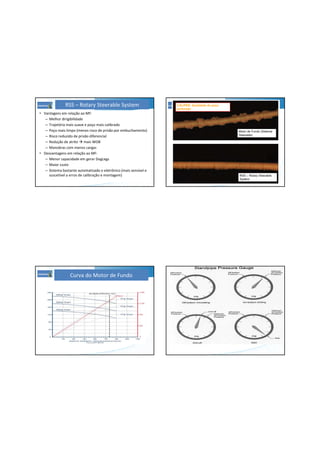

Rotary Steerable System
• Esse sistema permite a contínua rotação da coluna
• Promove uma resposta praticamente instantânea aos
comandos dados pelo sondador para a mudança da
trajetória do poço
• No inicio era utilizada somente na perfuração de
extended-reach wells, resultando sempre em maiores
ROP’s e uma melhor qualidade do poço

24. • Vantagens em relação ao MF:
– Melhor dirigibilidade
– Trajetória mais suave e poço mais calibrado
– Poço mais limpo (menos risco de prisão por embuchamento)
– Risco reduzido de prisão diferencial
– Redução de atrito mais WOB
– Manobras com menos cargas
• Desvantagens em relação ao MF:
– Menor capacidade em gerar DogLegs
– Maior custo
– Sistema bastante automatizado e eletrônico (mais sensível e
suscetível a erros de calibração e montagem)
RSS – Rotary Steerable System
Motor de Fundo (Sistema
Steerable)
RSS – Rotary Steerable
System
CÁLIPER: Qualidade do poço
perfurado
Curva do Motor de Fundo

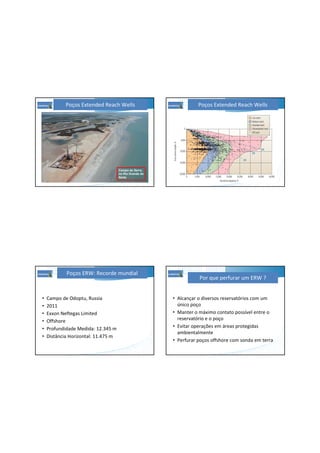

25. Campo de Serra,
no Rio Grande do
Norte
Poços Extended Reach Wells Poços Extended Reach Wells
• Campo de Odoptu, Russia
• 2011
• Exxon Neftegas Limited
• Offshore
• Profundidade Medida: 12.345 m
• Distância Horizontal: 11.475 m
Poços ERW: Recorde mundial
• Alcançar o diversos reservatórios com um
único poço
• Manter o máximo contato possível entre o
reservatório e o poço
• Evitar operações em áreas protegidas
ambientalmente
• Perfurar poços offshore com sonda em terra
Por que perfurar um ERW ?

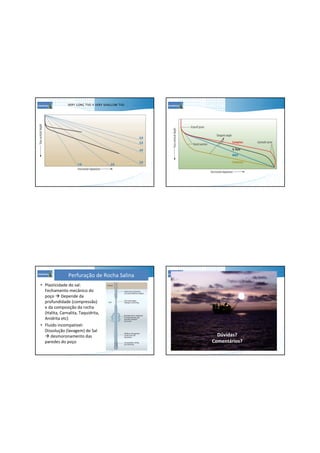

26. VERY LONG TVD X VERY SHALLOW TVD
• Plasticidade do sal:
Fechamento mecânico do
poço Depende da
profundidade (compressão)
e da composição da rocha
(Halita, Carnalita, Taquidrita,
Anidrita etc)
• Fluido incompatível:
Dissolução (lavagem) do Sal
desmoronamento das
paredes do poço
Perfuração de Rocha Salina
Dúvidas?
Comentários?
