Aula da disciplina de Geotecnologias Avançadas. Instituto Niemeyer de Políticas Urbanas, Científicas e Culturais. CEPERJ. Março de 2023

1. Pós-Graduação Lato Sensu
“Especialização na Aplicação dos Instrumentos das
Políticas Urbana e Ambiental nos Contextos Municipais”
Profa. Denise Vogel
GEOTECNOLOGIAS AVANÇADAS E PORTAIS DE DADOS
Conceitos e Histórico
PROF. DR. VITOR VIEIRA VASCONCELOS

2. Conceitos
Para vocês o que são
geotecnologias?

3. Para vocês, o que é:
Ciência
• Conhecimento puro
• Busca a verdade
• “A água ferve a 100ºC”
Tecnologia
• Conhecimento aplicado
• Busca a efetividade
• “Ferva a água a 100ºC e
esterilize o produto”
CEREZO, J. A. L. et al. Introdução aos estudos CTS. Cadernos de Ibero-América. Ed. OEI, v. 1, p. 172, 2003.
Tecnociência: campo em que a ciência e a
tecnologia se desenvolvem conjuntamente

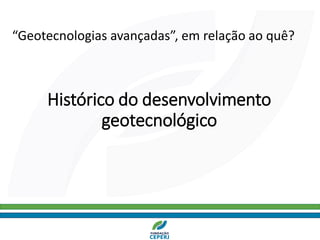

4. Histórico do desenvolvimento
geotecnológico
“Geotecnologias avançadas”, em relação ao quê?

5. A revolução geo-espacial
https://youtu.be/ZdQjc30YPOk
Demais vídeos da série:
https://www.geospatialrevolution.psu.edu/

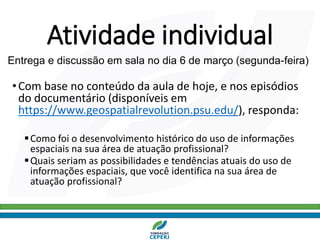

6. Atividade individual
•Com base no conteúdo da aula de hoje, e nos episódios
do documentário (disponíveis em
https://www.geospatialrevolution.psu.edu/), responda:
▪Como foi o desenvolvimento histórico do uso de informações
espaciais na sua área de atuação profissional?
▪Quais seriam as possibilidades e tendências atuais do uso de
informações espaciais, que você identifica na sua área de
atuação profissional?
Entrega e discussão em sala no dia 6 de março (segunda-feira)

7. Cartografia
Nossa necessidade de apreender e representar o mundo em
que vivemos…
“Mapa” de Ga-Sur, Babilônia, 2400-2200 a.C: Produzido em Argila.
Representa um vale, presumidamente o Rio Eufrates
http://www.geomundo.com.br/geografia-30174.htm

8. Mjøs, L. B. (2016). Matrikulær utvikling i Norge. Cadastral development in Norway (Doctoral dissertation, Thesis
(dr. philos.). Ås: Norwegian University of Life Sciences).
Levantamento fundiário de campos agrícolas no antigo Egito
(1550 a 1292 a.C.)

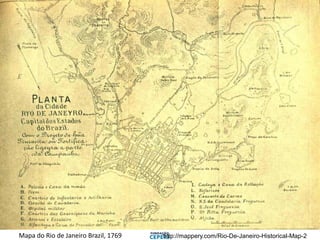

9. http://mappery.com/Rio-De-Janeiro-Historical-Map-2
Mapa do Rio de Janeiro Brazil, 1769

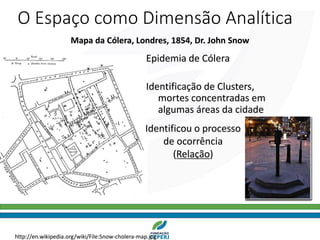

10. O Espaço como Dimensão Analítica
Mapa da Cólera, Londres, 1854, Dr. John Snow
Epidemia de Cólera
Identificação de Clusters,
mortes concentradas em
algumas áreas da cidade
http://en.wikipedia.org/wiki/File:Snow-cholera-map.jpg
Identificou o processo
de ocorrência
(Relação)

11. Do mapa em papel ao mapa digital
Muitas transformações…
Mapa antigo da América do Sul de 1636,
elaborado por Johannes Janssonius
Cartografia

12. 1950 1960 1970 1980 1990 2000 2010 2020
1940
Mainframes
Scanners
Mesas
digitalizadoras
Interface
gráfica
Bancos de dados relacionais
Computadores pessoais
Internet
Satélites imageadores
Software livre
Notebooks
Satélites de GPS
Smartphones
Redes sociais
Armazenamento
em nuvem

13. Mesas digitalizadoras de mapas
http://priede.bf.lu.lv/GIS/.Descriptions/RST/Sect15/nicktutor_15-7.shtml

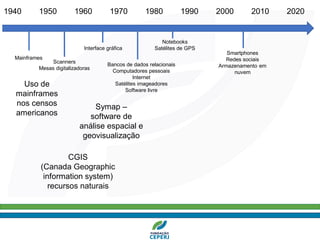

14. 1950 1960 1970 1980 1990 2000 2010 2020
1940
Mainframes
Scanners
Mesas digitalizadoras
Interface gráfica
Bancos de dados relacionais
Computadores pessoais
Internet
Satélites imageadores
Software livre
Notebooks
Satélites de GPS
Smartphones
Redes sociais
Armazenamento em
nuvem
Uso de
mainframes
nos censos
americanos
CGIS
(Canada Geographic
information system)
recursos naturais
Symap –
software de
análise espacial e
geovisualização

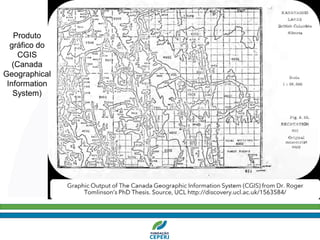

15. Produto
gráfico do
CGIS
(Canada
Geographical
Information
System)

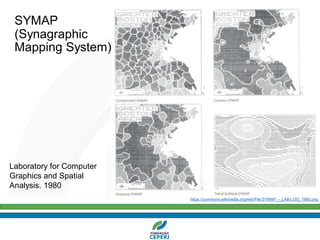

16. SYMAP
(Synagraphic
Mapping System)
Laboratory for Computer
Graphics and Spatial
Analysis. 1980
https://commons.wikimedia.org/wiki/File:SYMAP_-_LAB-LOG_1980.png

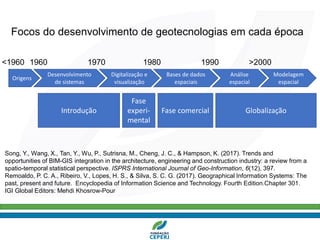

17. Song, Y., Wang, X., Tan, Y., Wu, P., Sutrisna, M., Cheng, J. C., & Hampson, K. (2017). Trends and
opportunities of BIM-GIS integration in the architecture, engineering and construction industry: a review from a
spatio-temporal statistical perspective. ISPRS International Journal of Geo-Information, 6(12), 397.
Remoaldo, P. C. A., Ribeiro, V., Lopes, H. S., & Silva, S. C. G. (2017). Geographical Information Systems: The
past, present and future. Encyclopedia of Information Science and Technology. Fourth Edition.Chapter 301.
IGI Global Editors: Mehdi Khosrow-Pour
Origens
Desenvolvimento
de sistemas
Digitalização e
visualização
Bases de dados
espaciais
Análise
espacial
Modelagem
espacial
<1960 1960 1970 1980 1990 >2000
Introdução
Fase
experi-
mental
Fase comercial Globalização
Focos do desenvolvimento de geotecnologias em cada época

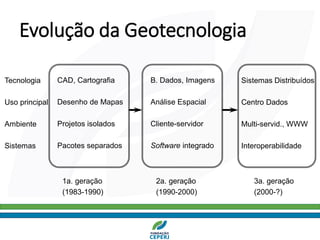

18. Evolução da Geotecnologia
CAD, Cartografia
Desenho de Mapas
Projetos isolados
Pacotes separados
Tecnologia
Uso principal
Ambiente
Sistemas
B. Dados, Imagens
Análise Espacial
Cliente-servidor
Software integrado
Sistemas Distribuídos
Centro Dados
Multi-servid., WWW
Interoperabilidade
1a. geração 2a. geração 3a. geração
(1983-1990) (1990-2000) (2000-?)

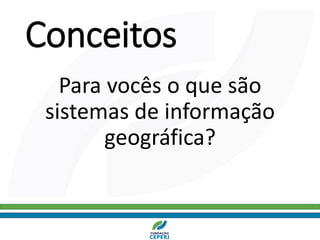

19. Conceitos
Para vocês o que são
sistemas de informação
geográfica?

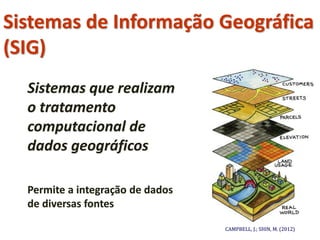

20. Sistemas de Informação Geográfica
(SIG)
Sistemas que realizam
o tratamento
computacional de
dados geográficos
Permite a integração de dados
de diversas fontes
CAMPBELL, J.; SHIN, M. (2012)

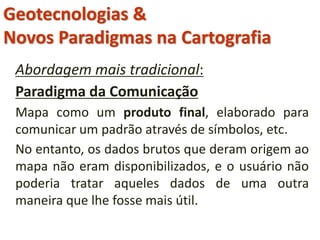

21. Geotecnologias &
Novos Paradigmas na Cartografia
Abordagem mais tradicional:
Paradigma da Comunicação
Mapa como um produto final, elaborado para
comunicar um padrão através de símbolos, etc.
No entanto, os dados brutos que deram origem ao
mapa não eram disponibilizados, e o usuário não
poderia tratar aqueles dados de uma outra
maneira que lhe fosse mais útil.

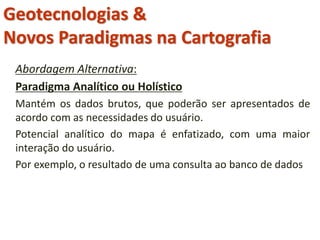

22. Abordagem Alternativa:
Paradigma Analítico ou Holístico
Mantém os dados brutos, que poderão ser apresentados de
acordo com as necessidades do usuário.
Potencial analítico do mapa é enfatizado, com uma maior
interação do usuário.
Por exemplo, o resultado de uma consulta ao banco de dados
Geotecnologias &
Novos Paradigmas na Cartografia

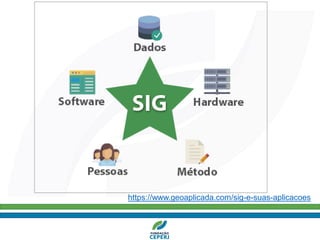

23. https://www.geoaplicada.com/sig-e-suas-aplicacoes

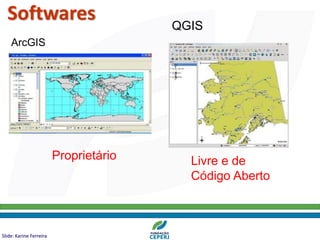

24. Softwares
ArcGIS
QGIS
Proprietário Livre e de
Código Aberto
Slide: Karine Ferreira

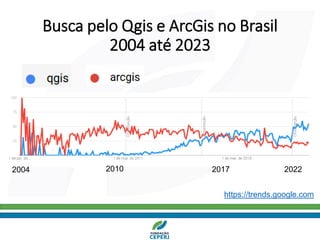

25. Busca pelo Qgis e ArcGis no Brasil
2004 até 2023
2004 2017 2022
2010
https://trends.google.com

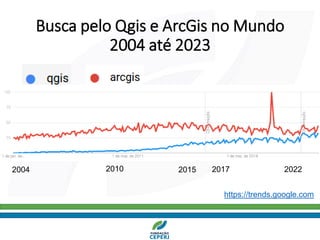

26. Busca pelo Qgis e ArcGis no Mundo
2004 até 2023
2004 2017 2022
2010 2015
https://trends.google.com

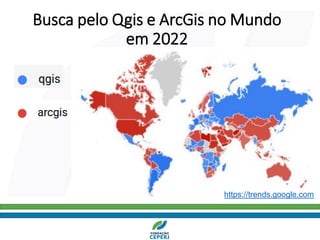

27. Busca pelo Qgis e ArcGis no Mundo
em 2022
https://trends.google.com

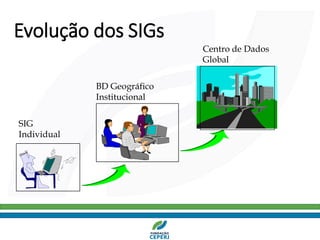

29. Evolução dos SIGs
SIG
Individual
BD Geográfico
Institucional
Centro de Dados
Global

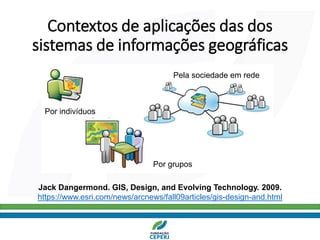

30. Contextos de aplicações das dos
sistemas de informações geográficas
Jack Dangermond. GIS, Design, and Evolving Technology. 2009.
https://www.esri.com/news/arcnews/fall09articles/gis-design-and.html
Por indivíduos
Por grupos
Pela sociedade em rede

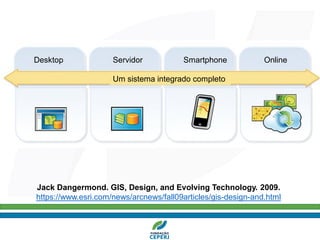

31. Jack Dangermond. GIS, Design, and Evolving Technology. 2009.
https://www.esri.com/news/arcnews/fall09articles/gis-design-and.html
Servidor
Desktop Smartphone Online
Um sistema integrado completo

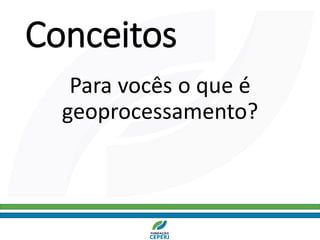

32. Conceitos
Para vocês o que é
geoprocessamento?

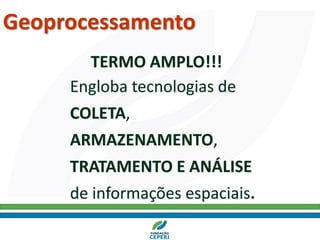

33. Geoprocessamento
Engloba tecnologias de
COLETA,
ARMAZENAMENTO,
TRATAMENTO E ANÁLISE
de informações espaciais.
TERMO AMPLO!!!

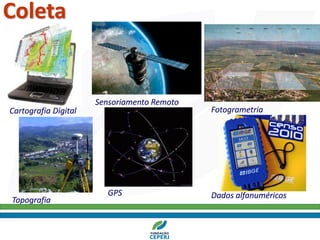

34. Coleta
Cartografia Digital
Sensoriamento Remoto
Fotogrametria
Topografia
GPS Dados alfanuméricos

35. Armazenamento
BANCO DE DADOS GEOGRÁFICO

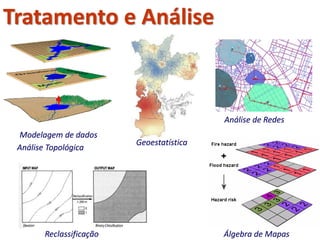

36. Tratamento e Análise
Modelagem de dados
Geoestatística
Álgebra de Mapas
Análise de Redes
Análise Topológica
Reclassificação

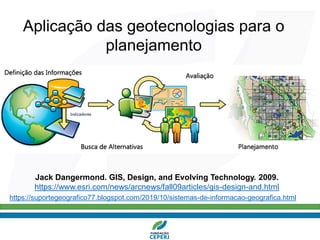

37. https://suportegeografico77.blogspot.com/2019/10/sistemas-de-informacao-geografica.html
Jack Dangermond. GIS, Design, and Evolving Technology. 2009.
https://www.esri.com/news/arcnews/fall09articles/gis-design-and.html
Aplicação das geotecnologias para o
planejamento

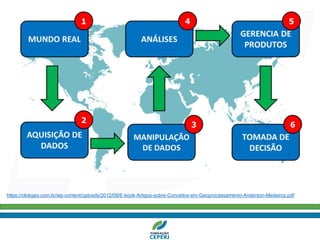

38. https://clickgeo.com.br/wp-content/uploads/2012/09/E-book-Artigos-sobre-Conceitos-em-Geoprocessamento-Anderson-Medeiros.pdf

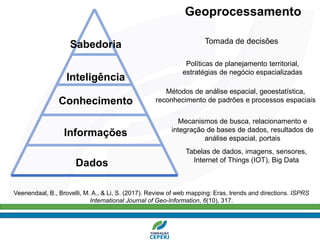

39. Dados
Informações
Conhecimento
Inteligência
Sabedoria
Geoprocessamento
Tabelas de dados, imagens, sensores,
Internet of Things (IOT), Big Data
Mecanismos de busca, relacionamento e
integração de bases de dados, resultados de
análise espacial, portais
Métodos de análise espacial, geoestatística,
reconhecimento de padrões e processos espaciais
Políticas de planejamento territorial,
estratégias de negócio espacializadas
Tomada de decisões
Veenendaal, B., Brovelli, M. A., & Li, S. (2017). Review of web mapping: Eras, trends and directions. ISPRS
International Journal of Geo-Information, 6(10), 317.

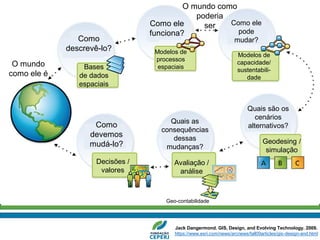

40. Jack Dangermond. GIS, Design, and Evolving Technology. 2009.
https://www.esri.com/news/arcnews/fall09articles/gis-design-and.html
O mundo
como ele é
Como
descrevê-lo?
Bases
de dados
espaciais
Como ele
funciona?
Modelos de
processos
espaciais
Modelos de
capacidade/
sustentabili-
dade
Quais são os
cenários
alternativos?
Como ele
pode
mudar?
Geodesing /
simulação
Quais as
consequências
dessas
mudanças?
Avaliação /
análise
Decisões /
valores
Como
devemos
mudá-lo?
O mundo como
poderia
ser
Geo-contabilidade

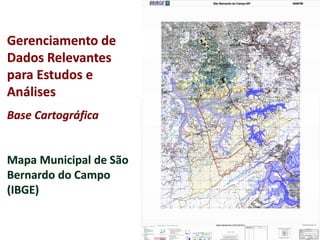

41. Gerenciamento de
Dados Relevantes
para Estudos e
Análises

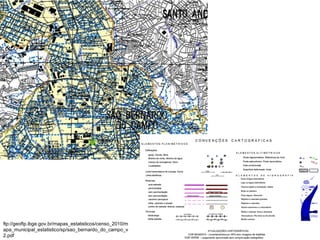

Base Cartográfica
Mapa Municipal de São
Bernardo do Campo
(IBGE)

42. ftp://geoftp.ibge.gov.br/mapas_estatisticos/censo_2010/m
apa_municipal_estatistico/sp/sao_bernardo_do_campo_v
2.pdf

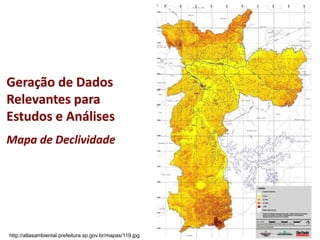

43. Geração de Dados
Relevantes para
Estudos e Análises
Mapa de Declividade
http://atlasambiental.prefeitura.sp.gov.br/mapas/119.jpg

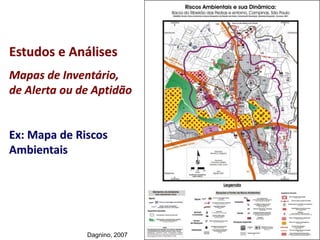

44. Estudos e Análises
Mapas de Inventário,
de Alerta ou de Aptidão
Ex: Mapa de Riscos
Ambientais
Dagnino, 2007

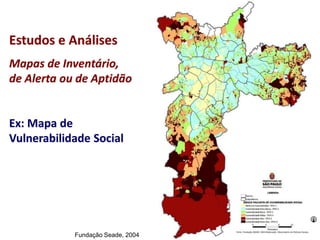

45. Fundação Seade, 2004
Estudos e Análises
Mapas de Inventário,
de Alerta ou de Aptidão
Ex: Mapa de
Vulnerabilidade Social

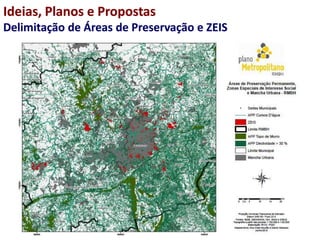

46. Ideias, Planos e Propostas
Delimitação de Áreas de Preservação e ZEIS

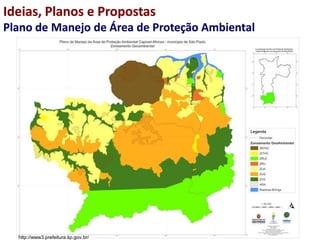

47. Ideias, Planos e Propostas
Plano de Manejo de Área de Proteção Ambiental
http://www3.prefeitura.sp.gov.br/

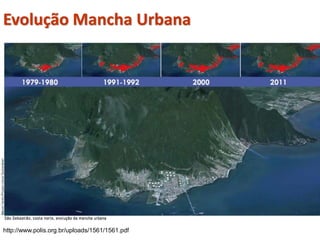

48. Evolução Mancha Urbana
http://www.polis.org.br/uploads/1561/1561.pdf

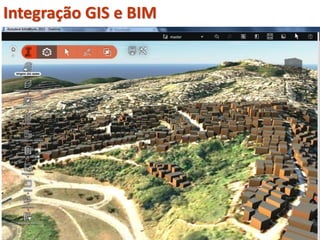

49. Integração GIS e BIM

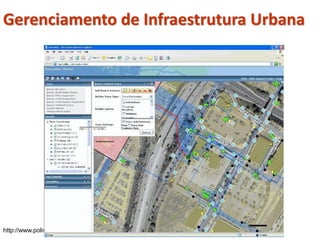

50. Gerenciamento de Infraestrutura Urbana
http://www.polis.org.br/uploads/1561/1561.pdf

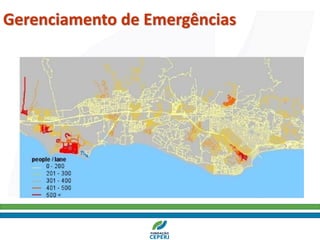

51. Gerenciamento de Emergências

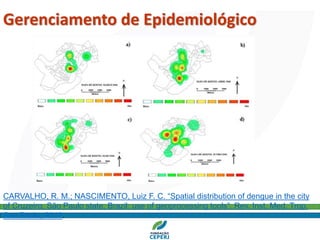

52. CARVALHO, R. M.; NASCIMENTO, Luiz F. C. “Spatial distribution of dengue in the city
of Cruzeiro, São Paulo state, Brazil: use of geoprocessing tools”. Rev. Inst. Med. Trop.
Sao Paulo, 2012.
Gerenciamento de Epidemiológico

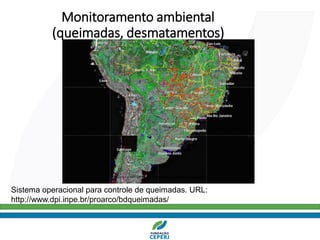

53. Monitoramento ambiental
(queimadas, desmatamentos)
Sistema operacional para controle de queimadas. URL:
http://www.dpi.inpe.br/proarco/bdqueimadas/

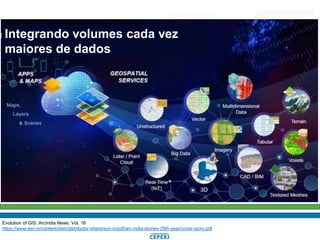

54. Evolution of GIS. ArcIndia News. Vol. 16
https://www.esri.in/content/dam/distributor-share/esri-in/pdf/arc-india-stories-25th-year/cover-story.pdf
Integrando volumes cada vez
maiores de dados

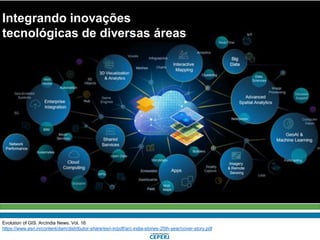

55. Evolution of GIS. ArcIndia News. Vol. 16
https://www.esri.in/content/dam/distributor-share/esri-in/pdf/arc-india-stories-25th-year/cover-story.pdf
Integrando inovações
tecnológicas de diversas áreas
