1. IAB-RS: DESAFIOS URBANOS
Geoprocessamento
no Planejamento e na Gestão Urbana
Arq. Geisa Bugs
Mestre em Tecnologias Geoespaciais
Arq. Alice Rauber Gonçalves
Mestre em Planejamento Urbano e Regional
25 de Julho de 2012 1

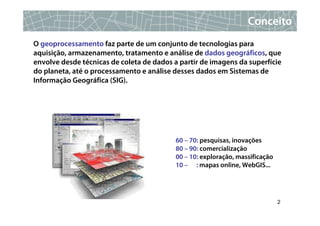

2. Conceito
O geoprocessamento faz parte de um conjunto de tecnologias para
aquisição, armazenamento, tratamento e análise de dados geográficos, que
envolve desde técnicas de coleta de dados a partir de imagens da superfície
do planeta, até o processamento e análise desses dados em Sistemas de
Informação Geográfica (SIG).
60 – 70: pesquisas, inovações
80 – 90: comercialização
00 – 10: exploração, massificação
10 – : mapas online, WebGIS...
2

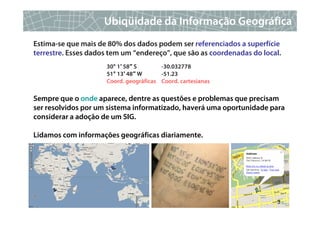

3. Ubiqüidade da Informação Geográfica
Estima-se que mais de 80% dos dados podem ser referenciados a superfície
terrestre. Esses dados tem um “endereço”, que são as coordenadas do local.
30° 1′ 58″ S -30.032778
51° 13′ 48″ W -51.23
Coord. geográficas Coord. cartesianas
Sempre que o onde aparece, dentre as questões e problemas que precisam
ser resolvidos por um sistema informatizado, haverá uma oportunidade para
considerar a adoção de um SIG.
Lidamos com informações geográficas diariamente.
3

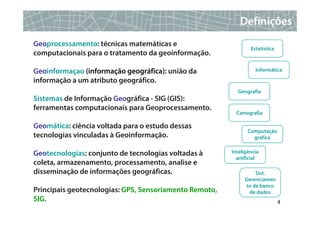

4. Definições
Geoprocessamento: técnicas matemáticas e
Estatística
computacionais para o tratamento da geoinformação.
Geoinformaçao (informação geográfica): união da Informática
informação a um atributo geográfico.
Geografia
Sistemas de Informação Geográfica - SIG (GIS):
ferramentas computacionais para Geoprocessamento.
Cartografia
Geomática: ciência voltada para o estudo dessas
Computação
tecnologias vinculadas à Geoinformação. gráfica
Geotecnologias: conjunto de tecnologias voltadas à Inteligência
artificial
coleta, armazenamento, processamento, analise e
disseminação de informações geográficas. Sist.
Gerenciamen
to de banco
Principais geotecnologias: GPS, Sensoriamento Remoto, de dados
SIG. 4

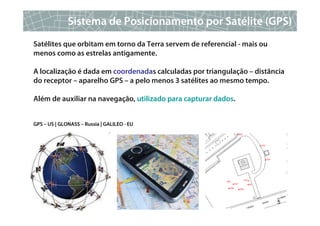

5. Sistema de Posicionamento por Satélite (GPS)
Satélites que orbitam em torno da Terra servem de referencial - mais ou
menos como as estrelas antigamente.
A localização é dada em coordenadas calculadas por triangulação – distância
do receptor – aparelho GPS – a pelo menos 3 satélites ao mesmo tempo.
Além de auxiliar na navegação, utilizado para capturar dados.
GPS – US | GLONASS – Russia | GALILEO - EU
5

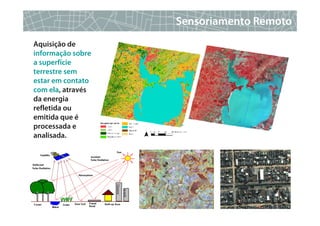

6. Sensoriamento Remoto
Aquisição de
informação sobre
a superfície
terrestre sem
estar em contato
com ela, através
da energia
refletida ou
emitida que é
processada e
analisada.
6

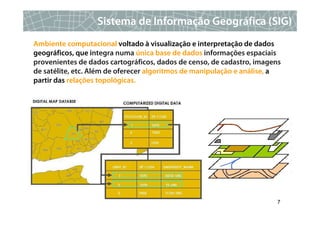

7. Sistema de Informação Geográfica (SIG)
Ambiente computacional voltado à visualização e interpretação de dados
geográficos, que integra numa única base de dados informações espaciais
provenientes de dados cartográficos, dados de censo, de cadastro, imagens
de satélite, etc. Além de oferecer algoritmos de manipulação e análise, a
partir das relações topológicas.
7

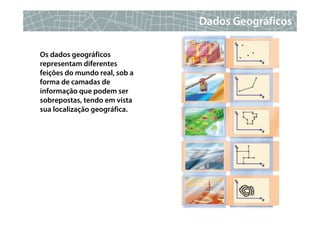

8. Dados Geográficos
Os dados geográficos
representam diferentes
feições do mundo real, sob a
forma de camadas de
informação que podem ser
sobrepostas, tendo em vista
sua localização geográfica.
8

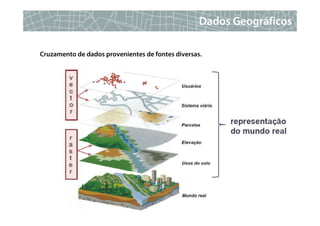

9. Dados Geográficos
Cruzamento de dados provenientes de fontes diversas.
9

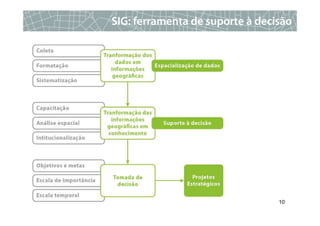

10. SIG: ferramenta de suporte à decisão
10

11. SIG: ferramenta transdisciplinar
Esse poderoso conjunto de
ferramentas se aplica a
diversos campos
profissionais, tornando-se
imprescindível para projetos
que lidam com questões
voltadas à organização,
planejamento e gestão do
espaço geográfico ou que
envolvam análises espaciais
em seus estudos.
Os SIG consistem, hoje, em
instrumentos básicos para o
planejamento e gestão das
cidades.
11

12. Aplicações no Planejamento e na Gestão Urbana
> Qual é o melhor lugar para construir um novo posto de saúde, dentre os
terrenos municipais, considerando a densidade demográfica, a renda média,
e as áreas de abrangência dos postos existentes?
> Quais são as áreas da cidade não atendidas eficientemente pelo sistema de
transporte coletivo considerando, por exemplo, a densidade demográfica e a
distância máxima até o ponto mais próximo?
> Encontrar lotes baldios e planos, com mais de 4.500 m², localizados no
máximo a 1 km da entrada da cidade, para construção de um novo mercado.
> Espacializar a matrícula escolar o otimizar a rede pública de educação
fundamental. Descobrir onde moram os alunos de cada escola para saber se
de fato elas atendem a comunidade local e, determinar quais áreas da cidade
precisam de escolas.
> Quais são as áreas de risco ambiental e quais as ocupações irregulares
nestas áreas? Elas aumentaram ou diminuíram ao longo dos anos?

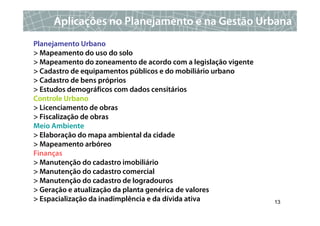

13. Aplicações no Planejamento e na Gestão Urbana
Planejamento Urbano
> Mapeamento do uso do solo
> Mapeamento do zoneamento de acordo com a legislação vigente
> Cadastro de equipamentos públicos e do mobiliário urbano
> Cadastro de bens próprios
> Estudos demográficos com dados censitários
Controle Urbano
> Licenciamento de obras
> Fiscalização de obras
Meio Ambiente
> Elaboração do mapa ambiental da cidade
> Mapeamento arbóreo
Finanças
> Manutenção do cadastro imobiliário
> Manutenção do cadastro comercial
> Manutenção do cadastro de logradouros
> Geração e atualização da planta genérica de valores
> Espacialização da inadimplência e da dívida ativa 13

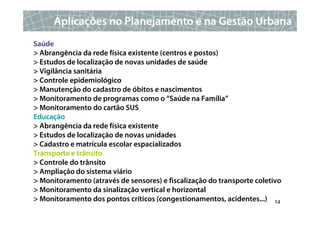

14. Aplicações no Planejamento e na Gestão Urbana
Saúde
> Abrangência da rede física existente (centros e postos)
> Estudos de localização de novas unidades de saúde
> Vigilância sanitária
> Controle epidemiológico
> Manutenção do cadastro de óbitos e nascimentos
> Monitoramento de programas como o “Saúde na Família”
> Monitoramento do cartão SUS
Educação
> Abrangência da rede física existente
> Estudos de localização de novas unidades
> Cadastro e matrícula escolar espacializados
Transporte e trânsito
> Controle do trânsito
> Ampliação do sistema viário
> Monitoramento (através de sensores) e fiscalização do transporte coletivo
> Monitoramento da sinalização vertical e horizontal
> Monitoramento dos pontos críticos (congestionamentos, acidentes...) 14

15. Aplicações no Planejamento e na Gestão Urbana
Infraestrutura e obras públicas
> Mapeamento e atualização da rede de drenagem e rede de esgoto
> Mapeamento e atualização das redes de serviços (energia, gás, telefonia...)
> Mapeamento da iluminação pública
> Mapeamento da pavimentação de logradouros.
> Planejamento e acompanhamento de obras executadas e/ou contratadas
Habitação
> Mapeamento de assentamentos precários
> Regularização fundiária
Esporte e lazer
> Cadastro de parques e áreas de esportivas
> Estudos demográficos para localização de novas áreas de lazer
Assistência Social
> Abrangência de creches e abrigos
> Mapeamento dos moradores de rua
> Manutenção de cadastros sócio-econômicos
15

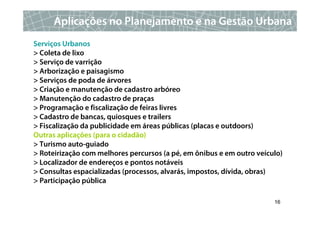

16. Aplicações no Planejamento e na Gestão Urbana
Serviços Urbanos
> Coleta de lixo
> Serviço de varrição
> Arborização e paisagismo
> Serviços de poda de árvores
> Criação e manutenção de cadastro arbóreo
> Manutenção do cadastro de praças
> Programação e fiscalização de feiras livres
> Cadastro de bancas, quiosques e trailers
> Fiscalização da publicidade em áreas públicas (placas e outdoors)
Outras aplicações (para o cidadão)
> Turismo auto-guiado
> Roteirização com melhores percursos (a pé, em ônibus e em outro veículo)
> Localizador de endereços e pontos notáveis
> Consultas espacializadas (processos, alvarás, impostos, dívida, obras)
> Participação pública
16

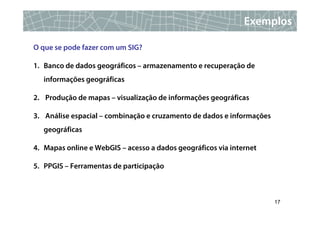

17. Exemplos
O que se pode fazer com um SIG?
1. Banco de dados geográficos – armazenamento e recuperação de
informações geográficas
2. Produção de mapas – visualização de informações geográficas
3. Análise espacial – combinação e cruzamento de dados e informações
geográficas
4. Mapas online e WebGIS – acesso a dados geográficos via internet
5. PPGIS – Ferramentas de participação
17

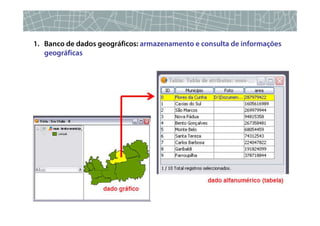

18. 1. Banco de dados geográficos: armazenamento e consulta de informações
geográficas
18

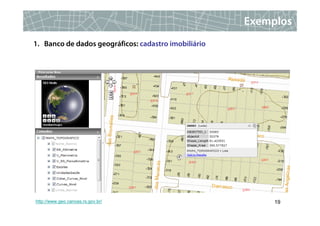

19. Exemplos
1. Banco de dados geográficos: cadastro imobiliário
http://www.geo.canoas.rs.gov.br/ 19

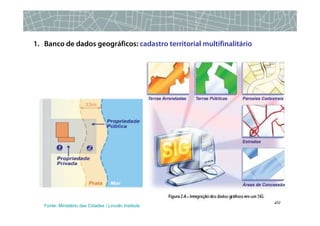

20. 1. Banco de dados geográficos: cadastro territorial multifinalitário
20
Fonte: Ministério das Cidades / Lincoln Institute

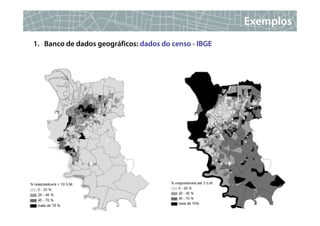

21. Exemplos
1. Banco de dados geográficos: dados do censo - IBGE
21

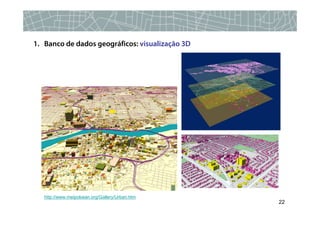

22. 1. Banco de dados geográficos: visualização 3D
http://www.meipokwan.org/Gallery/Urban.htm
22

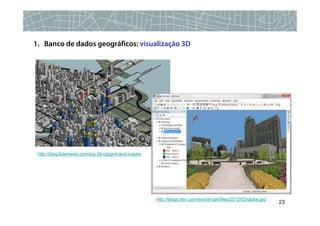

23. 1. Banco de dados geográficos: visualização 3D
http://blog.lidarnews.com/sig-3d-citygml-and-inspire
http://blogs.esri.com/esri/arcgis/files/2012/02/globe.jpg
23

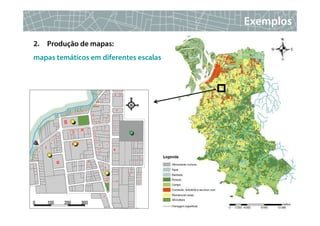

24. Exemplos
2. Produção de mapas:
mapas temáticos em diferentes escalas
24

25. Exemplos
2. Produção de mapas: série de mapas temáticos
25

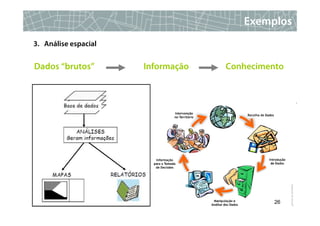

26. Exemplos
3. Análise espacial
Dados “brutos” Informação Conhecimento
26

27. Exemplos
3. Análise espacial: adequação à urbanização - declividades
27

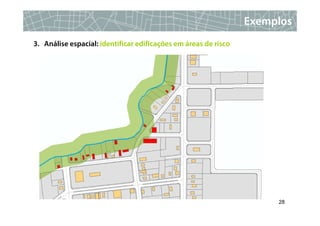

28. Exemplos
3. Análise espacial: identificar edificações em áreas de risco
28

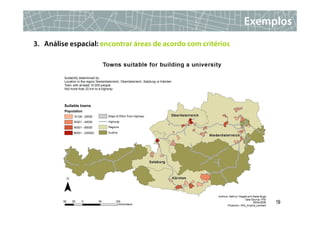

29. Exemplos
3. Análise espacial: encontrar áreas de acordo com critérios
29

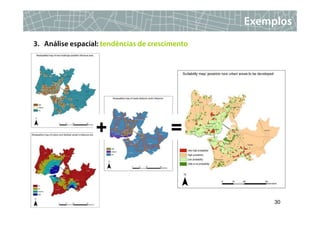

30. Exemplos
3. Análise espacial: tendências de crescimento
+ =
30

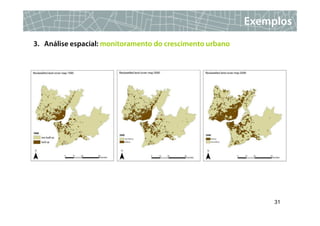

31. Exemplos
3. Análise espacial: monitoramento do crescimento urbano
31

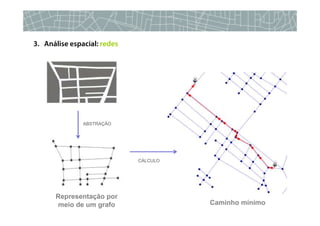

32. 3. Análise espacial: redes
ABSTRAÇÃO
CÁLCULO
Representação por
meio de um grafo Caminho mínimo

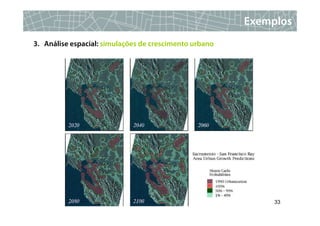

33. Exemplos
3. Análise espacial: simulações de crescimento urbano
33

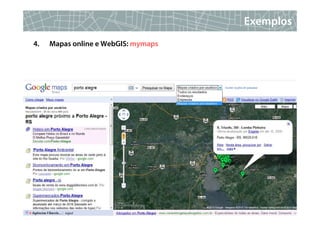

34. Exemplos
4. Mapas online e WebGIS: mymaps
34

35. Exemplos
4. Mapas online e WebGIS: open street maps
35

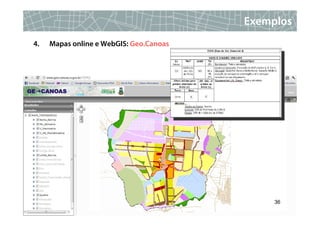

36. Exemplos
4. Mapas online e WebGIS: Geo.Canoas
36

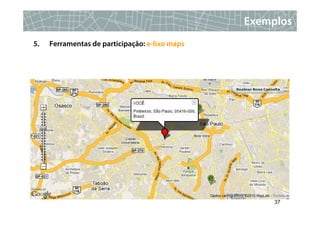

37. Exemplos
5. Ferramentas de participação: e-lixo maps
37

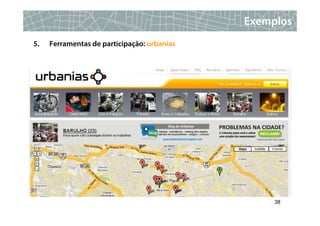

38. Exemplos
5. Ferramentas de participação: urbanias
38

39. Exemplos
5. Ferramentas de participação: Canela PPGIS
39

40. Exemplos
5. Ferramentas de participação: PLHIS Pelotas
40

41. poaxpatial.wordpress.com
Arq. Geisa Bugs
geisabugs@gmail.com
Arq. Alice Rauber Gonçalves
alicerauber@hotmail.com
