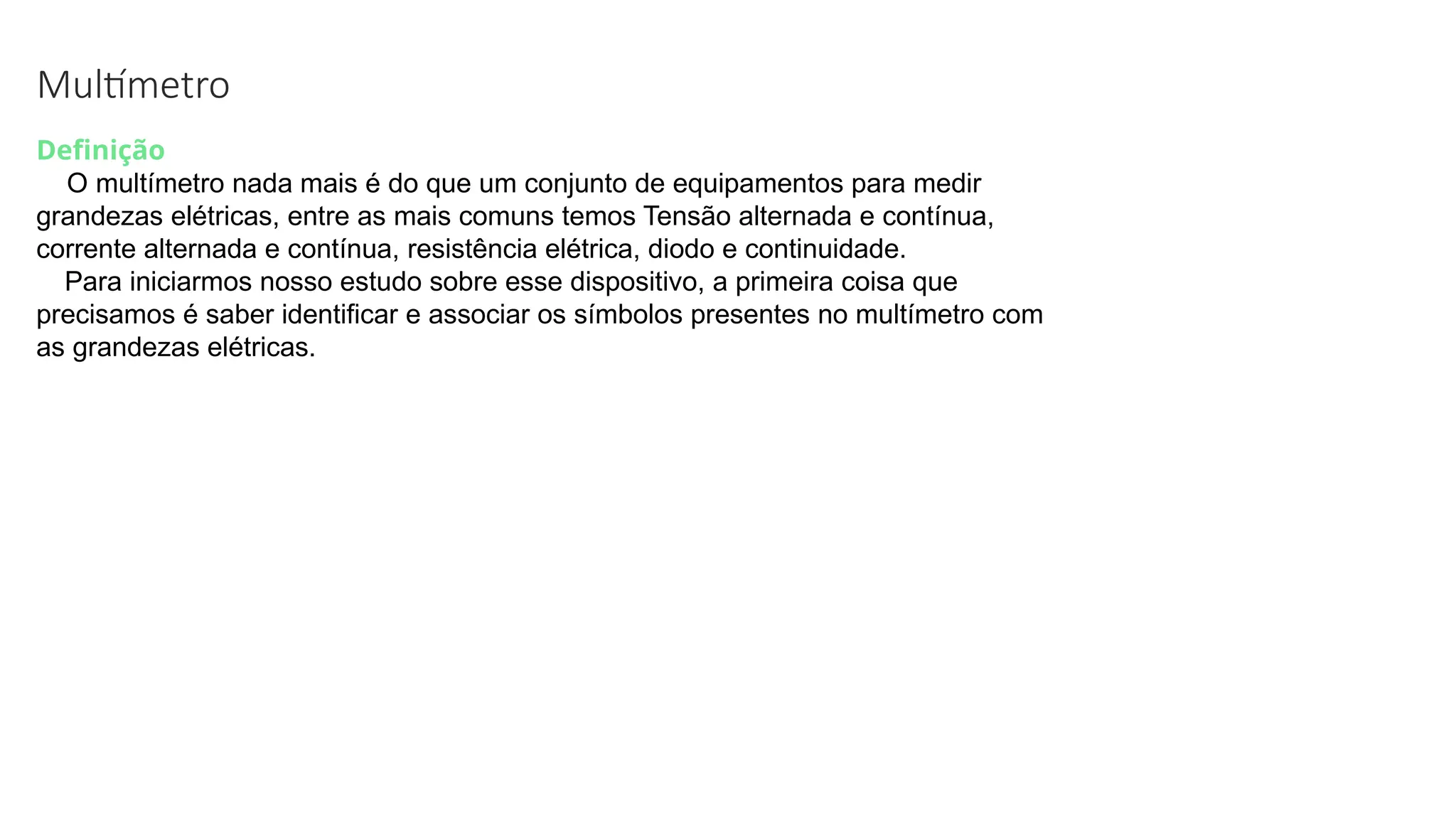

1. Multímetro
Definição
O multímetro nada mais é do que um conjunto de equipamentos para medir
grandezas elétricas, entre as mais comuns temos Tensão alternada e contínua,
corrente alternada e contínua, resistência elétrica, diodo e continuidade.
Para iniciarmos nosso estudo sobre esse dispositivo, a primeira coisa que
precisamos é saber identificar e associar os símbolos presentes no multímetro com
as grandezas elétricas.

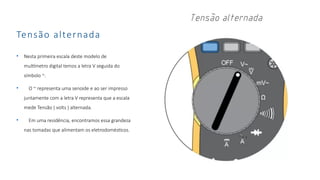

2. Tensão alternada
• Nesta primeira escala deste modelo de
multímetro digital temos a letra V seguida do
símbolo ~.
• O ~ representa uma senoide e ao ser impresso
juntamente com a letra V representa que a escala
mede Tensão ( volts ) alternada.
• Em uma residência, encontramos essa grandeza
nas tomadas que alimentam os eletrodomésticos.

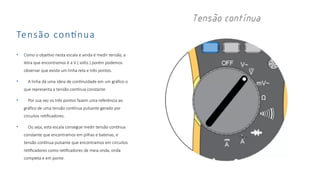

3. Tensão contínua
• Como o objetivo nesta escala e ainda é medir tensão, a
letra que encontramos é a V ( volts ) porém podemos
observar que existe um linha reta e três pontos.
• A linha dá uma ideia de continuidade em um gráfico o
que representa a tensão contínua constante
• Por sua vez os três pontos fazem uma referência ao
gráfico de uma tensão contínua pulsante gerado por
circuitos retificadores.
• Ou seja, esta escala consegue medir tensão contínua
constante que encontramos em pilhas e baterias, e
tensão contínua pulsante que encontramos em circuitos
retificadores como retificadores de meia onda, onda
completa e em ponte.

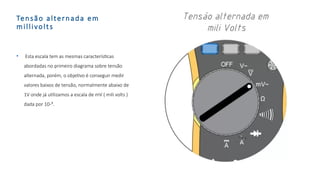

4. Tensão alternada em
millivolts
• Esta escala tem as mesmas características
abordadas no primeiro diagrama sobre tensão
alternada, porém, o objetivo é conseguir medir
valores baixos de tensão, normalmente abaixo de
1V onde já utilizamos a escala de mV ( mili volts )
dada por 10-³.

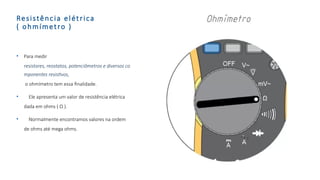

5. Resistência elétrica
( ohmímetro )
• Para medir
resistores, reostatos, potenciômetros e diversos co
mponentes resistivos,
o ohmímetro tem essa finalidade.
• Ele apresenta um valor de resistência elétrica
dada em ohms ( Ω ).
• Normalmente encontramos valores na ordem
de ohms até mega ohms.

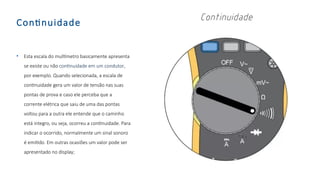

6. Continuidade
• Esta escala do multímetro basicamente apresenta
se existe ou não continuidade em um condutor,
por exemplo. Quando selecionada, a escala de
continuidade gera um valor de tensão nas suas
pontas de prova e caso ele perceba que a
corrente elétrica que saiu de uma das pontas
voltou para a outra ele entende que o caminho
está integro, ou seja, ocorreu a continuidade. Para
indicar o ocorrido, normalmente um sinal sonoro
é emitido. Em outras ocasiões um valor pode ser
apresentado no display;

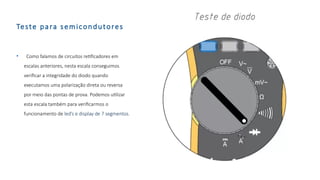

7. Teste para semicondutores
• Como falamos de circuitos retificadores em
escalas anteriores, nesta escala conseguimos
verificar a integridade do diodo quando
executamos uma polarização direta ou reversa
por meio das pontas de prova. Podemos utilizar
esta escala também para verificarmos o
funcionamento de led’s e display de 7 segmentos.

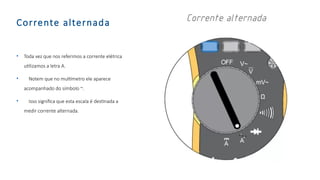

8. Corrente alternada
• Toda vez que nos referimos a corrente elétrica
utilizamos a letra A.
• Notem que no multímetro ele aparece
acompanhado do símbolo ~.
• Isso significa que esta escala é destinada a
medir corrente alternada.

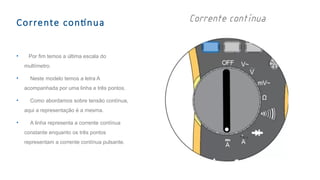

9. Corrente contínua
• Por fim temos a última escala do
multímetro.
• Neste modelo temos a letra A
acompanhada por uma linha e três pontos.
• Como abordamos sobre tensão contínua,
aqui a representação é a mesma.
• A linha representa a corrente contínua
constante enquanto os três pontos
representam a corrente contínua pulsante.

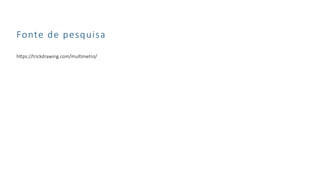

10. Fonte de pesquisa
https://trickdrawing.com/multimetro/

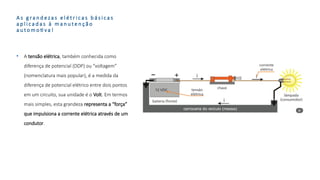

11. A s g r a n d e z a s e l é t r i c a s b á s i c a s
a p l i c a d a s à m a n u t e n ç ã o
a u t o m o ti v a !
• A tensão elétrica, também conhecida como
diferença de potencial (DDP) ou “voltagem”
(nomenclatura mais popular), é a medida da
diferença de potencial elétrico entre dois pontos
em um circuito, sua unidade é o Volt. Em termos
mais simples, esta grandeza representa a “força”
que impulsiona a corrente elétrica através de um
condutor.

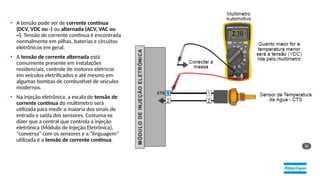

12. • A tensão pode ser de corrente contínua
(DCV, VDC ou -) ou alternada (ACV, VAC ou
~). Tensão de corrente contínua é encontrada
normalmente em pilhas, baterias e circuitos
eletrônicos em geral.
• A tensão de corrente alternada está
comumente presente em instalações
residenciais, controle de motores elétricos
em veículos eletrificados e até mesmo em
algumas bombas de combustível de veículos
modernos.
• Na injeção eletrônica, a escala de tensão de
corrente contínua do multímetro será
utilizada para medir a maioria dos sinais de
entrada e saída dos sensores. Costuma-se
dizer que a central que controla a injeção
eletrônica (Módulo de Injeção Eletrônica),
“conversa” com os sensores e a “linguagem”
utilizada é a tensão de corrente contínua.

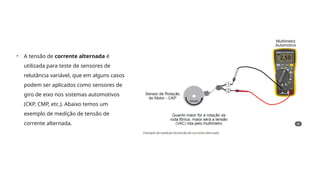

13. • A tensão de corrente alternada é
utilizada para teste de sensores de
relutância variável, que em alguns casos
podem ser aplicados como sensores de
giro de eixo nos sistemas automotivos
(CKP, CMP, etc.). Abaixo temos um
exemplo de medição de tensão de
corrente alternada.

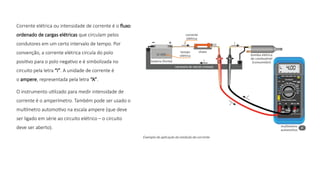

14. Corrente elétrica ou intensidade de corrente é o fluxo
ordenado de cargas elétricas que circulam pelos
condutores em um certo intervalo de tempo. Por
convenção, a corrente elétrica circula do polo
positivo para o polo negativo e é simbolizada no
circuito pela letra “i”. A unidade de corrente é
o ampere, representada pela letra “A”.
O instrumento utilizado para medir intensidade de
corrente é o amperímetro. Também pode ser usado o
multímetro automotivo na escala ampere (que deve
ser ligado em série ao circuito elétrico – o circuito
deve ser aberto).

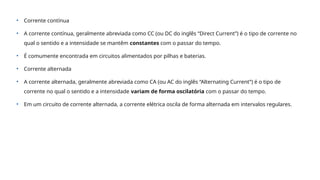

15. • Corrente contínua
• A corrente contínua, geralmente abreviada como CC (ou DC do inglês “Direct Current”) é o tipo de corrente no
qual o sentido e a intensidade se mantêm constantes com o passar do tempo.
• É comumente encontrada em circuitos alimentados por pilhas e baterias.
• Corrente alternada
• A corrente alternada, geralmente abreviada como CA (ou AC do inglês “Alternating Current”) é o tipo de
corrente no qual o sentido e a intensidade variam de forma oscilatória com o passar do tempo.
• Em um circuito de corrente alternada, a corrente elétrica oscila de forma alternada em intervalos regulares.

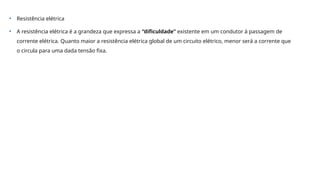

16. • Resistência elétrica
• A resistência elétrica é a grandeza que expressa a “dificuldade” existente em um condutor à passagem de
corrente elétrica. Quanto maior a resistência elétrica global de um circuito elétrico, menor será a corrente que
o circula para uma dada tensão fixa.

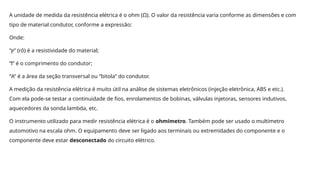

17. A unidade de medida da resistência elétrica é o ohm (Ω). O valor da resistência varia conforme as dimensões e com
tipo de material condutor, conforme a expressão:
Onde:
“ ” (rô) é a resistividade do material;
ⲣ
“l” é o comprimento do condutor;
“A” é a área da seção transversal ou “bitola” do condutor.

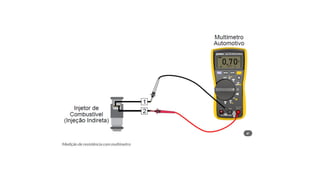

A medição da resistência elétrica é muito útil na análise de sistemas eletrônicos (injeção eletrônica, ABS e etc.).
Com ela pode-se testar a continuidade de fios, enrolamentos de bobinas, válvulas injetoras, sensores indutivos,
aquecedores da sonda lambda, etc.
O instrumento utilizado para medir resistência elétrica é o ohmímetro. Também pode ser usado o multímetro
automotivo na escala ohm. O equipamento deve ser ligado aos terminais ou extremidades do componente e o
componente deve estar desconectado do circuito elétrico.
