Comandos Elétricos
Mecatrônica

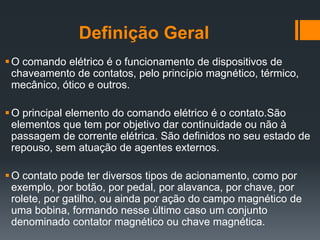

Definição Geral
O comando elétrico é o funcionamento de dispositivos de
chaveamento de contatos, pelo princípio magnético, térmico,
mecânico, ótico e outros.
O principal elemento do comando elétrico é o contato.São
elementos que tem por objetivo dar continuidade ou não à
passagem de corrente elétrica. São definidos no seu estado de
repouso, sem atuação de agentes externos.
O contato pode ter diversos tipos de acionamento, como por
exemplo, por botão, por pedal, por alavanca, por chave, por
rolete, por gatilho, ou ainda por ação do campo magnético de
uma bobina, formando nesse último caso um conjunto
denominado contator magnético ou chave magnética.

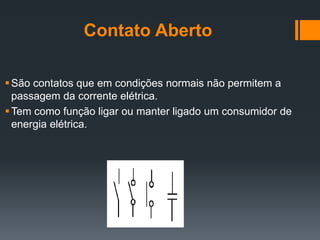

Contato Aberto
São contatos que em condições normais não permitem a
passagem da corrente elétrica.
Tem como função ligar ou manter ligado um consumidor de
energia elétrica.

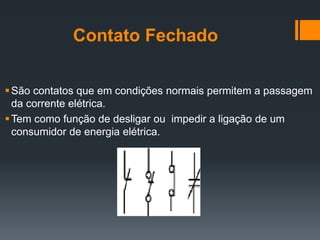

Contato Fechado
São contatos que em condições normais permitem a passagem
da corrente elétrica.
Tem como função de desligar ou impedir a ligação de um
consumidor de energia elétrica.

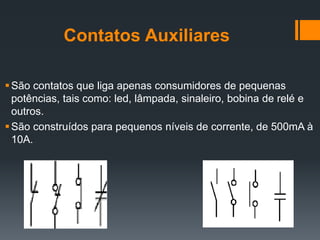

Contatos Auxiliares
São contatos que liga apenas consumidores de pequenas
potências, tais como: led, lâmpada, sinaleiro, bobina de relé e
outros.
São construídos para pequenos níveis de corrente, de 500mA à
10A.

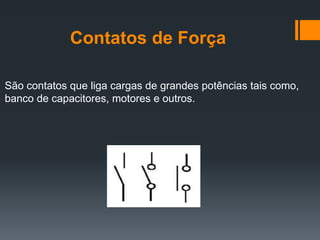

Contatos de Força
São contatos que liga cargas de grandes potências tais como,
banco de capacitores, motores e outros.

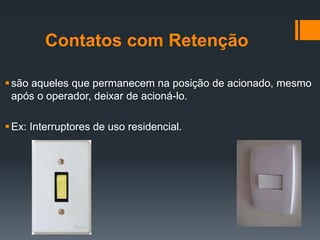

Contatos com Retenção
são aqueles que permanecem na posição de acionado, mesmo
após o operador, deixar de acioná-lo.
Ex: Interruptores de uso residencial.

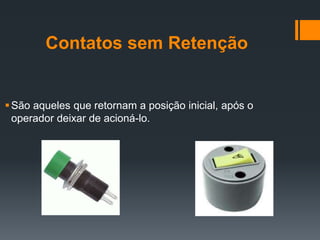

Contatos sem Retenção
São aqueles que retornam a posição inicial, após o
operador deixar de acioná-lo.

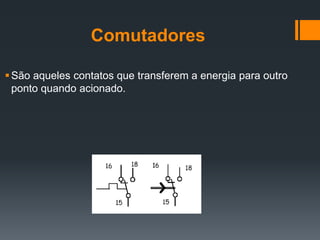

Comutadores
São aqueles contatos que transferem a energia para outro
ponto quando acionado.

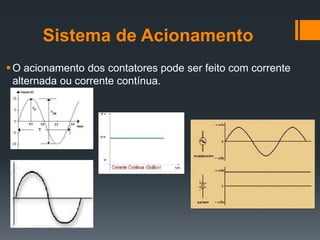

Sistema de Acionamento
O acionamento dos contatores pode ser feito com corrente
alternada ou corrente contínua.

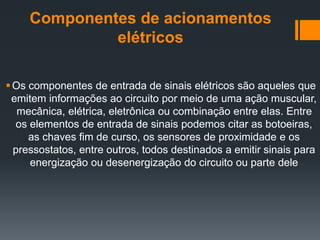

Componentes de acionamentos
elétricos
Os componentes de entrada de sinais elétricos são aqueles que
emitem informações ao circuito por meio de uma ação muscular,
mecânica, elétrica, eletrônica ou combinação entre elas. Entre
os elementos de entrada de sinais podemos citar as botoeiras,
as chaves fim de curso, os sensores de proximidade e os
pressostatos, entre outros, todos destinados a emitir sinais para
energização ou desenergização do circuito ou parte dele
Botoeiras ou Botão de Comando
São chaves elétricas acionadas manualmente que apresentam, geralmente, um contato aberto e
outro fechado.
De acordo com o tipo de sinal a ser enviado ao comando elétrico, as botoeiras são caracterizadas
como pulsadoras ou com trava.
As botoeiras pulsadoras invertem seus contatos mediante o acionamento de um botão e, devido a
ação de uma mola, retornam à posição inicial quando cessa o acionamento.
Essa botoeira possui um contato aberto e um contato fechado, sendo acionada por um botão
pulsador liso e reposicionada por mola.
Enquanto o botão não for acionado, os contatos 11 e 12 permanecem fechados, permitindo a
passagem da corrente elétrica, ao mesmo tempo em que os contatos 13 e 14 se mantêm abertos,
interrompendo a passagem da corrente.

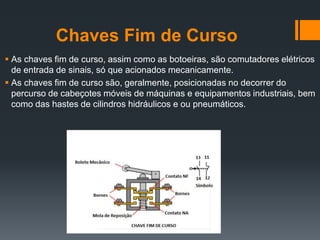

Chaves Fim de Curso
 As chaves fim de curso, assim como as botoeiras, são comutadores elétricos
de entrada de sinais, só que acionados mecanicamente.
 As chaves fim de curso são, geralmente, posicionadas no decorrer do
percurso de cabeçotes móveis de máquinas e equipamentos industriais, bem
como das hastes de cilindros hidráulicos e ou pneumáticos.

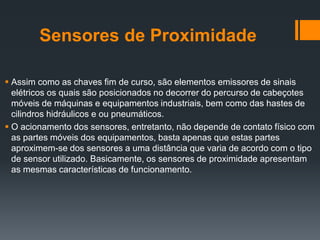

Sensores de Proximidade
 Assim como as chaves fim de curso, são elementos emissores de sinais
elétricos os quais são posicionados no decorrer do percurso de cabeçotes
móveis de máquinas e equipamentos industriais, bem como das hastes de
cilindros hidráulicos e ou pneumáticos.
 O acionamento dos sensores, entretanto, não depende de contato físico com
as partes móveis dos equipamentos, basta apenas que estas partes
aproximem-se dos sensores a uma distância que varia de acordo com o tipo
de sensor utilizado. Basicamente, os sensores de proximidade apresentam
as mesmas características de funcionamento.

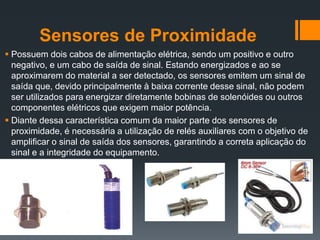

Sensores de Proximidade
 Possuem dois cabos de alimentação elétrica, sendo um positivo e outro
negativo, e um cabo de saída de sinal. Estando energizados e ao se
aproximarem do material a ser detectado, os sensores emitem um sinal de
saída que, devido principalmente à baixa corrente desse sinal, não podem
ser utilizados para energizar diretamente bobinas de solenóides ou outros
componentes elétricos que exigem maior potência.
 Diante dessa característica comum da maior parte dos sensores de
proximidade, é necessária a utilização de relés auxiliares com o objetivo de
amplificar o sinal de saída dos sensores, garantindo a correta aplicação do
sinal e a integridade do equipamento.

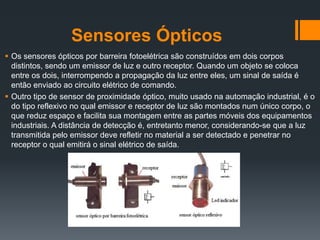

Sensores Ópticos
 Os sensores ópticos por barreira fotoelétrica são construídos em dois corpos
distintos, sendo um emissor de luz e outro receptor. Quando um objeto se coloca
entre os dois, interrompendo a propagação da luz entre eles, um sinal de saída é
então enviado ao circuito elétrico de comando.
 Outro tipo de sensor de proximidade óptico, muito usado na automação industrial, é o
do tipo reflexivo no qual emissor e receptor de luz são montados num único corpo, o
que reduz espaço e facilita sua montagem entre as partes móveis dos equipamentos
industriais. A distância de detecção é, entretanto menor, considerando-se que a luz
transmitida pelo emissor deve refletir no material a ser detectado e penetrar no
receptor o qual emitirá o sinal elétrico de saída.
Pressostato
 Os pressostatos, também conhecidos como sensores de pressão, são
chaves elétricas acionadas por um piloto hidráulico ou pneumático. Os
pressostatos são montados em linhas de pressão hidráulica e ou pneumática
e registram tanto o acréscimo como a queda de pressão nessas linhas,
invertendo seus contatos toda vez em que a pressão do óleo ou do ar
comprimido ultrapassar o valor ajustado na mola de reposição.
 Se a mola de regulagem deste pressostato for ajustada com uma pressão
de, por exemplo, 7 bar, enquanto a pressão na linha for inferior a esse valor,
seu contato 11/12 permanece fechado ao mesmo tempo em que o contato
13/14 se mantém aberto. Quando a pressão na linha ultrapassar os 7 bar
ajustado na mola, os contatos se invertem abrindo o 11/12 e fechando o
13/14.

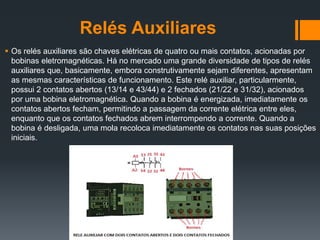

Relés Auxiliares
 Os relés auxiliares são chaves elétricas de quatro ou mais contatos, acionadas por
bobinas eletromagnéticas. Há no mercado uma grande diversidade de tipos de relés
auxiliares que, basicamente, embora construtivamente sejam diferentes, apresentam
as mesmas características de funcionamento. Este relé auxiliar, particularmente,
possui 2 contatos abertos (13/14 e 43/44) e 2 fechados (21/22 e 31/32), acionados
por uma bobina eletromagnética. Quando a bobina é energizada, imediatamente os
contatos abertos fecham, permitindo a passagem da corrente elétrica entre eles,
enquanto que os contatos fechados abrem interrompendo a corrente. Quando a
bobina é desligada, uma mola recoloca imediatamente os contatos nas suas posições
iniciais.

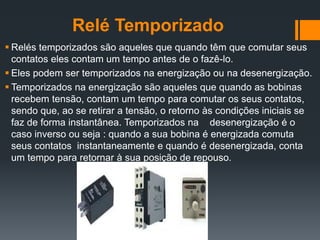

Relé Temporizado
 Relés temporizados são aqueles que quando têm que comutar seus
contatos eles contam um tempo antes de o fazê-lo.
 Eles podem ser temporizados na energização ou na desenergização.
 Temporizados na energização são aqueles que quando as bobinas
recebem tensão, contam um tempo para comutar os seus contatos,
sendo que, ao se retirar a tensão, o retorno às condições iniciais se
faz de forma instantânea. Temporizados na desenergização é o
caso inverso ou seja : quando a sua bobina é energizada comuta
seus contatos instantaneamente e quando é desenergizada, conta
um tempo para retornar à sua posição de repouso.

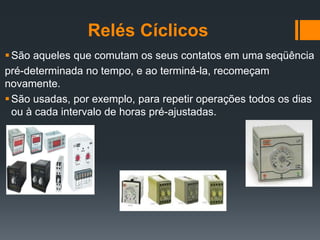

Relés Cíclicos
São aqueles que comutam os seus contatos em uma seqüência
pré-determinada no tempo, e ao terminá-la, recomeçam
novamente.
São usadas, por exemplo, para repetir operações todos os dias
ou à cada intervalo de horas pré-ajustadas.

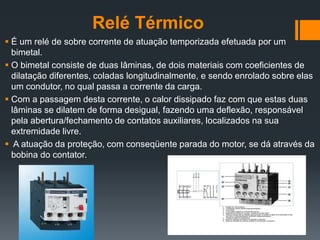

Relé Térmico
 É um relé de sobre corrente de atuação temporizada efetuada por um
bimetal.
 O bimetal consiste de duas lâminas, de dois materiais com coeficientes de
dilatação diferentes, coladas longitudinalmente, e sendo enrolado sobre elas
um condutor, no qual passa a corrente da carga.
 Com a passagem desta corrente, o calor dissipado faz com que estas duas
lâminas se dilatem de forma desigual, fazendo uma deflexão, responsável
pela abertura/fechamento de contatos auxiliares, localizados na sua
extremidade livre.
 A atuação da proteção, com conseqüente parada do motor, se dá através da
bobina do contator.

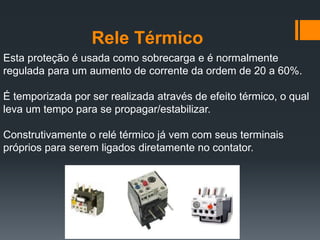

Rele Térmico
Esta proteção é usada como sobrecarga e é normalmente
regulada para um aumento de corrente da ordem de 20 a 60%.
É temporizada por ser realizada através de efeito térmico, o qual
leva um tempo para se propagar/estabilizar.
Construtivamente o relé térmico já vem com seus terminais
próprios para serem ligados diretamente no contator.
Relé Falta de Fase
Para um motor a falta de uma fase leva-o à queima, pois o
mesmo pode não girar, ficando travado, puxando muita corrente
da rede.
Para proteger o sistema da falta de fase, que pode ocorrer pela
queima de um fusível, existe um relé que sente esta falta e
manda desligar o contator, impedindo a energização do motor.
COMPONENTES DE SINALIZAÇÃO
Os componentes de saída de sinais elétricos
são aqueles que recebem as ordens
processadas e enviadas pelo comando elétrico
e, a partir delas, realizam o trabalho final
esperado do circuito. Entre esse dispositivos à
os que sinalizam processos em andamento,
parada ou ainda em emergência.

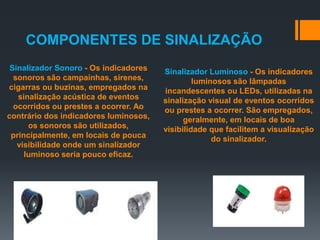

Sinalizador Sonoro - Os indicadores
sonoros são campainhas, sirenes,
cigarras ou buzinas, empregados na
sinalização acústica de eventos
ocorridos ou prestes a ocorrer. Ao
contrário dos indicadores luminosos,
os sonoros são utilizados,
principalmente, em locais de pouca
visibilidade onde um sinalizador
luminoso seria pouco eficaz.
Sinalizador Luminoso - Os indicadores
luminosos são lâmpadas
incandescentes ou LEDs, utilizadas na
sinalização visual de eventos ocorridos
ou prestes a ocorrer. São empregados,
geralmente, em locais de boa
visibilidade que facilitem a visualização
do sinalizador.
COMPONENTES DE SINALIZAÇÃO

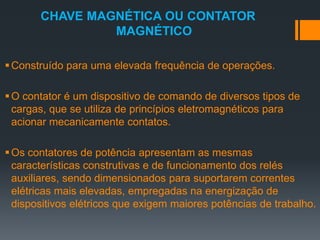

CHAVE MAGNÉTICA OU CONTATOR
MAGNÉTICO
Construído para uma elevada frequência de operações.
O contator é um dispositivo de comando de diversos tipos de
cargas, que se utiliza de princípios eletromagnéticos para
acionar mecanicamente contatos.
Os contatores de potência apresentam as mesmas
características construtivas e de funcionamento dos relés
auxiliares, sendo dimensionados para suportarem correntes
elétricas mais elevadas, empregadas na energização de
dispositivos elétricos que exigem maiores potências de trabalho.

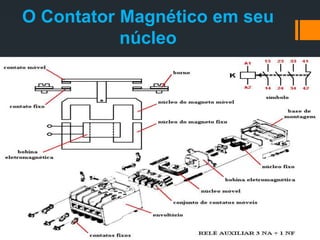

O Contator Magnético em seu
núcleo

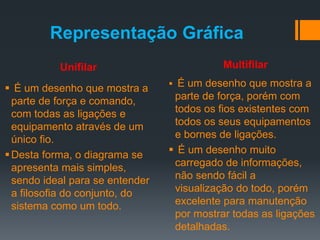

Unifilar Multifilar
Representação Gráfica
 É um desenho que mostra a
parte de força e comando,
com todas as ligações e
equipamento através de um
único fio.
Desta forma, o diagrama se
apresenta mais simples,
sendo ideal para se entender
a filosofia do conjunto, do
sistema como um todo.
 É um desenho que mostra a
parte de força, porém com
todos os fios existentes com
todos os seus equipamentos
e bornes de ligações.
 É um desenho muito
carregado de informações,
não sendo fácil a
visualização do todo, porém
excelente para manutenção
por mostrar todas as ligações
detalhadas.

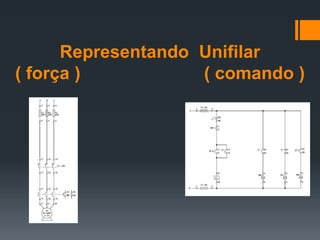

Representando Unifilar
( força ) ( comando )

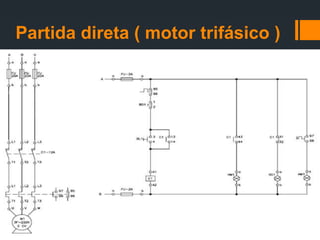

Partida direta ( motor trifásico )

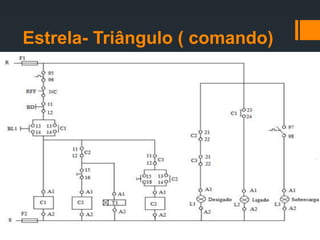

Estrela- Triângulo ( comando)

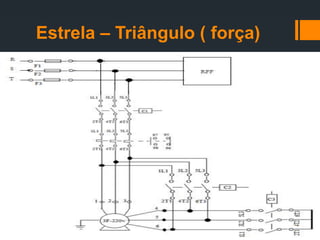

Estrela – Triângulo ( força)

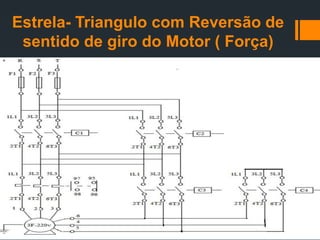

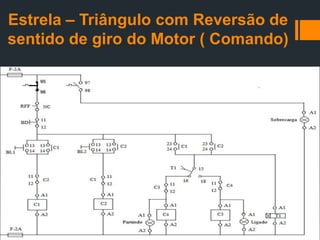

Estrela – Triângulo com Reversão de
sentido de giro do Motor ( Comando)
Estrela- Triangulo com Reversão de
sentido de giro do Motor ( Força)

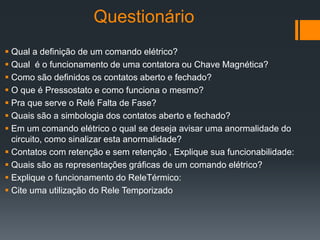

Questionário
 Qual a definição de um comando elétrico?
 Qual é o funcionamento de uma contatora ou Chave Magnética?
 Como são definidos os contatos aberto e fechado?
 O que é Pressostato e como funciona o mesmo?
 Pra que serve o Relé Falta de Fase?
 Quais são a simbologia dos contatos aberto e fechado?
 Em um comando elétrico o qual se deseja avisar uma anormalidade do
circuito, como sinalizar esta anormalidade?
 Contatos com retenção e sem retenção , Explique sua funcionabilidade:
 Quais são as representações gráficas de um comando elétrico?
 Explique o funcionamento do ReleTérmico:
 Cite uma utilização do Rele Temporizado

Mais conteúdo relacionado

Mais procurados

Dispositivos de Comandos elétricos
Dispositivos de Comandos elétricosDispositivos de Comandos elétricos
Dispositivos de Comandos elétricos
Eduardo Sacomano

Apostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazerApostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazer
Claudio Arkan

Eletropneumática e eletro hidráulica i
Eletropneumática e eletro hidráulica iEletropneumática e eletro hidráulica i
Eletropneumática e eletro hidráulica i
Cesar Loureiro

Contatores e relés
Contatores e relésContatores e relés
Contatores e relés
Antonio Carlos Pedrassi

Docslide.com.br aula01 eletricidade-industrial
Docslide.com.br aula01 eletricidade-industrialDocslide.com.br aula01 eletricidade-industrial
Docslide.com.br aula01 eletricidade-industrial
Fábio Costa

Aula disjuntor
Aula disjuntorAula disjuntor
Aula disjuntor
Vamberto Barbosa

PRIMEIROS SOCORROS CHOQUE ELETRICO
PRIMEIROS SOCORROS  CHOQUE ELETRICOPRIMEIROS SOCORROS  CHOQUE ELETRICO
PRIMEIROS SOCORROS CHOQUE ELETRICO
Rodrigo Camilo Araujo

Aula motores elétricos
Aula motores elétricosAula motores elétricos
Aula motores elétricos
Deyvide de Souza

Choque elétrico
Choque elétricoChoque elétrico
Choque elétrico
Leticiaefernando

Eletrônica Básica
Eletrônica BásicaEletrônica Básica
Eletrônica Básica
Desiree Santos

Botões de comando
Botões de comandoBotões de comando
Botões de comando
Fabio Fiametti

Eletricidade Vol. 1 - Senai
Eletricidade Vol. 1 - SenaiEletricidade Vol. 1 - Senai
Eletricidade Vol. 1 - Senai
Antonio Lincoln Reginaldo

Manutenção
ManutençãoManutenção
Apostila comandos eletricos
Apostila comandos eletricosApostila comandos eletricos
Apostila comandos eletricos
Carlos A. Silva

Metodos de chaves de partida para motores.ppt
Metodos de chaves de partida para motores.pptMetodos de chaves de partida para motores.ppt
Metodos de chaves de partida para motores.ppt
MauroArthuzo1

Choque eletrico
Choque eletricoChoque eletrico
Choque eletrico
SENAI SP

Atividades de manutenção e inspeção nos sistemas elétricos
Atividades de manutenção e inspeção nos sistemas elétricosAtividades de manutenção e inspeção nos sistemas elétricos
Atividades de manutenção e inspeção nos sistemas elétricos
DiegoAugusto86

Técnicas de soldagem
Técnicas de soldagemTécnicas de soldagem
Técnicas de soldagem
Bruno Pereira

Eletroeletrônica Aplicada.pdf
Eletroeletrônica Aplicada.pdfEletroeletrônica Aplicada.pdf
Eletroeletrônica Aplicada.pdf
Os Fantasmas !

Disjuntores e fuzíveis
Disjuntores e fuzíveis Disjuntores e fuzíveis
Disjuntores e fuzíveis
cerejn


Mais procurados (20)

Dispositivos de Comandos elétricos
Dispositivos de Comandos elétricosDispositivos de Comandos elétricos
Dispositivos de Comandos elétricos

Apostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazerApostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazer

Eletropneumática e eletro hidráulica i
Eletropneumática e eletro hidráulica iEletropneumática e eletro hidráulica i
Eletropneumática e eletro hidráulica i

Contatores e relés
Contatores e relésContatores e relés
Contatores e relés

Docslide.com.br aula01 eletricidade-industrial
Docslide.com.br aula01 eletricidade-industrialDocslide.com.br aula01 eletricidade-industrial
Docslide.com.br aula01 eletricidade-industrial

Aula disjuntor
Aula disjuntorAula disjuntor
Aula disjuntor

PRIMEIROS SOCORROS CHOQUE ELETRICO
PRIMEIROS SOCORROS  CHOQUE ELETRICOPRIMEIROS SOCORROS  CHOQUE ELETRICO
PRIMEIROS SOCORROS CHOQUE ELETRICO

Aula motores elétricos
Aula motores elétricosAula motores elétricos
Aula motores elétricos

Choque elétrico
Choque elétricoChoque elétrico
Choque elétrico

Eletrônica Básica
Eletrônica BásicaEletrônica Básica
Eletrônica Básica

Botões de comando
Botões de comandoBotões de comando
Botões de comando

Eletricidade Vol. 1 - Senai
Eletricidade Vol. 1 - SenaiEletricidade Vol. 1 - Senai
Eletricidade Vol. 1 - Senai

Manutenção
ManutençãoManutenção
Manutenção

Apostila comandos eletricos
Apostila comandos eletricosApostila comandos eletricos
Apostila comandos eletricos

Metodos de chaves de partida para motores.ppt
Metodos de chaves de partida para motores.pptMetodos de chaves de partida para motores.ppt
Metodos de chaves de partida para motores.ppt

Choque eletrico
Choque eletricoChoque eletrico
Choque eletrico

Atividades de manutenção e inspeção nos sistemas elétricos
Atividades de manutenção e inspeção nos sistemas elétricosAtividades de manutenção e inspeção nos sistemas elétricos
Atividades de manutenção e inspeção nos sistemas elétricos

Técnicas de soldagem
Técnicas de soldagemTécnicas de soldagem
Técnicas de soldagem

Eletroeletrônica Aplicada.pdf
Eletroeletrônica Aplicada.pdfEletroeletrônica Aplicada.pdf
Eletroeletrônica Aplicada.pdf

Disjuntores e fuzíveis
Disjuntores e fuzíveis Disjuntores e fuzíveis
Disjuntores e fuzíveis


Semelhante a COMANDOS ELETRICOS.ppt

00 elementos de entradas
00 elementos de entradas00 elementos de entradas
00 elementos de entradas
Gilvan Najar

Fnte simetrica uma otima fonte para quem tiver um tempinho para montar
Fnte simetrica  uma otima fonte para quem tiver  um tempinho para montarFnte simetrica  uma otima fonte para quem tiver  um tempinho para montar
Fnte simetrica uma otima fonte para quem tiver um tempinho para montar
carlos borges

Comados eletricos.pdf
Comados eletricos.pdfComados eletricos.pdf
Comados eletricos.pdf
MrioCouto1

Chave seccionadora, Sensor indutivo e Relé temporizador
Chave seccionadora, Sensor indutivo e Relé temporizadorChave seccionadora, Sensor indutivo e Relé temporizador
Chave seccionadora, Sensor indutivo e Relé temporizador
João Vitor Pereira Mendes

Estrela triângulo
Estrela triânguloEstrela triângulo
Estrela triângulo
Valdineilao Lao

Comandos eletr
Comandos eletrComandos eletr
Comandos eletr
Igor Graciano

[E-BOOK 2] - Comandos Elétricos 2.pdf
[E-BOOK 2] - Comandos Elétricos 2.pdf[E-BOOK 2] - Comandos Elétricos 2.pdf
[E-BOOK 2] - Comandos Elétricos 2.pdf
LucasEduardoSilva7

[E-BOOK 1] - Comandos Elétricos 1.pdf
[E-BOOK 1] - Comandos Elétricos 1.pdf[E-BOOK 1] - Comandos Elétricos 1.pdf
[E-BOOK 1] - Comandos Elétricos 1.pdf
LucasEduardoSilva7

Cabine PRIMARIA - SENAI.pdf
Cabine PRIMARIA - SENAI.pdfCabine PRIMARIA - SENAI.pdf
Cabine PRIMARIA - SENAI.pdf
DenilsonLima42

01 cabines primárias parte 1
01 cabines primárias   parte 101 cabines primárias   parte 1
01 cabines primárias parte 1
pereirajosepereira

Apostila acionamentos 2005
Apostila acionamentos 2005Apostila acionamentos 2005
Apostila acionamentos 2005
CESP - Companhia Energética de São Paulo

Maria fernanda fisica
Maria fernanda fisicaMaria fernanda fisica
Maria fernanda fisica
Cristiane Tavolaro

Apostila_Acionamentos_CEFETRJ.pdf
Apostila_Acionamentos_CEFETRJ.pdfApostila_Acionamentos_CEFETRJ.pdf
Apostila_Acionamentos_CEFETRJ.pdf
ssuser823aef

Aterramento elétrico
Aterramento elétricoAterramento elétrico
Aterramento elétrico
Claudelane Paes

Tp 15 luís_farinha
Tp 15 luís_farinhaTp 15 luís_farinha
Tp 15 luís_farinha
elmanodorival

Relés Domine O Uso Para Autos Parte I
Relés Domine O Uso Para Autos Parte IRelés Domine O Uso Para Autos Parte I
Relés Domine O Uso Para Autos Parte I
SOM AMBIENTE®

3 sensores-e-atuadores
3 sensores-e-atuadores3 sensores-e-atuadores
3 sensores-e-atuadores
Victor Paranhos

Tesla electricity copia
Tesla electricity   copiaTesla electricity   copia
Tesla electricity copia
sjacques78

Aula 3 - Circuito Eletrico (1).pptx
Aula 3 - Circuito Eletrico (1).pptxAula 3 - Circuito Eletrico (1).pptx
Aula 3 - Circuito Eletrico (1).pptx
LeandroRiosLeo1

Aula 3 - Circuito Eletrico.pptx
Aula 3 - Circuito Eletrico.pptxAula 3 - Circuito Eletrico.pptx
Aula 3 - Circuito Eletrico.pptx
Jakedouabe


Semelhante a COMANDOS ELETRICOS.ppt (20)

00 elementos de entradas
00 elementos de entradas00 elementos de entradas
00 elementos de entradas

Fnte simetrica uma otima fonte para quem tiver um tempinho para montar
Fnte simetrica  uma otima fonte para quem tiver  um tempinho para montarFnte simetrica  uma otima fonte para quem tiver  um tempinho para montar
Fnte simetrica uma otima fonte para quem tiver um tempinho para montar

Comados eletricos.pdf
Comados eletricos.pdfComados eletricos.pdf
Comados eletricos.pdf

Chave seccionadora, Sensor indutivo e Relé temporizador
Chave seccionadora, Sensor indutivo e Relé temporizadorChave seccionadora, Sensor indutivo e Relé temporizador
Chave seccionadora, Sensor indutivo e Relé temporizador

Estrela triângulo
Estrela triânguloEstrela triângulo
Estrela triângulo

Comandos eletr
Comandos eletrComandos eletr
Comandos eletr

[E-BOOK 2] - Comandos Elétricos 2.pdf
[E-BOOK 2] - Comandos Elétricos 2.pdf[E-BOOK 2] - Comandos Elétricos 2.pdf
[E-BOOK 2] - Comandos Elétricos 2.pdf

[E-BOOK 1] - Comandos Elétricos 1.pdf
[E-BOOK 1] - Comandos Elétricos 1.pdf[E-BOOK 1] - Comandos Elétricos 1.pdf
[E-BOOK 1] - Comandos Elétricos 1.pdf

Cabine PRIMARIA - SENAI.pdf
Cabine PRIMARIA - SENAI.pdfCabine PRIMARIA - SENAI.pdf
Cabine PRIMARIA - SENAI.pdf

01 cabines primárias parte 1
01 cabines primárias   parte 101 cabines primárias   parte 1
01 cabines primárias parte 1

Apostila acionamentos 2005
Apostila acionamentos 2005Apostila acionamentos 2005
Apostila acionamentos 2005

Maria fernanda fisica
Maria fernanda fisicaMaria fernanda fisica
Maria fernanda fisica

Apostila_Acionamentos_CEFETRJ.pdf
Apostila_Acionamentos_CEFETRJ.pdfApostila_Acionamentos_CEFETRJ.pdf
Apostila_Acionamentos_CEFETRJ.pdf

Aterramento elétrico
Aterramento elétricoAterramento elétrico
Aterramento elétrico

Tp 15 luís_farinha
Tp 15 luís_farinhaTp 15 luís_farinha
Tp 15 luís_farinha

Relés Domine O Uso Para Autos Parte I
Relés Domine O Uso Para Autos Parte IRelés Domine O Uso Para Autos Parte I
Relés Domine O Uso Para Autos Parte I

3 sensores-e-atuadores
3 sensores-e-atuadores3 sensores-e-atuadores
3 sensores-e-atuadores

Tesla electricity copia
Tesla electricity   copiaTesla electricity   copia
Tesla electricity copia

Aula 3 - Circuito Eletrico (1).pptx
Aula 3 - Circuito Eletrico (1).pptxAula 3 - Circuito Eletrico (1).pptx
Aula 3 - Circuito Eletrico (1).pptx

Aula 3 - Circuito Eletrico.pptx
Aula 3 - Circuito Eletrico.pptxAula 3 - Circuito Eletrico.pptx
Aula 3 - Circuito Eletrico.pptx


Último

ExpoGestão 2024 - Inteligência Artificial – A revolução no mundo dos negócios
ExpoGestão 2024 - Inteligência Artificial – A revolução no mundo dos negóciosExpoGestão 2024 - Inteligência Artificial – A revolução no mundo dos negócios
ExpoGestão 2024 - Inteligência Artificial – A revolução no mundo dos negócios
ExpoGestão

Subindo uma aplicação WordPress em docker na AWS
Subindo uma aplicação WordPress em docker na AWSSubindo uma aplicação WordPress em docker na AWS
Subindo uma aplicação WordPress em docker na AWS
Ismael Ash

INTELIGÊNCIA ARTIFICIAL + COMPUTAÇÃO QUÂNTICA = MAIOR REVOLUÇÃO TECNOLÓGICA D...
INTELIGÊNCIA ARTIFICIAL + COMPUTAÇÃO QUÂNTICA = MAIOR REVOLUÇÃO TECNOLÓGICA D...INTELIGÊNCIA ARTIFICIAL + COMPUTAÇÃO QUÂNTICA = MAIOR REVOLUÇÃO TECNOLÓGICA D...
INTELIGÊNCIA ARTIFICIAL + COMPUTAÇÃO QUÂNTICA = MAIOR REVOLUÇÃO TECNOLÓGICA D...
Faga1939

Ferramentas que irão te ajudar a entrar no mundo de DevOps/CLoud
Ferramentas que irão te ajudar a entrar no mundo de   DevOps/CLoudFerramentas que irão te ajudar a entrar no mundo de   DevOps/CLoud
Ferramentas que irão te ajudar a entrar no mundo de DevOps/CLoud
Ismael Ash

ExpoGestão 2024 - Desvendando um mundo em ebulição
ExpoGestão 2024 - Desvendando um mundo em ebuliçãoExpoGestão 2024 - Desvendando um mundo em ebulição
ExpoGestão 2024 - Desvendando um mundo em ebulição
ExpoGestão

se38_layout_erro_xxxxxxxxxxxxxxxxxx.docx
se38_layout_erro_xxxxxxxxxxxxxxxxxx.docxse38_layout_erro_xxxxxxxxxxxxxxxxxx.docx
se38_layout_erro_xxxxxxxxxxxxxxxxxx.docx
ronaldos10


Último (6)

ExpoGestão 2024 - Inteligência Artificial – A revolução no mundo dos negócios
ExpoGestão 2024 - Inteligência Artificial – A revolução no mundo dos negóciosExpoGestão 2024 - Inteligência Artificial – A revolução no mundo dos negócios
ExpoGestão 2024 - Inteligência Artificial – A revolução no mundo dos negócios

Subindo uma aplicação WordPress em docker na AWS
Subindo uma aplicação WordPress em docker na AWSSubindo uma aplicação WordPress em docker na AWS
Subindo uma aplicação WordPress em docker na AWS

INTELIGÊNCIA ARTIFICIAL + COMPUTAÇÃO QUÂNTICA = MAIOR REVOLUÇÃO TECNOLÓGICA D...
INTELIGÊNCIA ARTIFICIAL + COMPUTAÇÃO QUÂNTICA = MAIOR REVOLUÇÃO TECNOLÓGICA D...INTELIGÊNCIA ARTIFICIAL + COMPUTAÇÃO QUÂNTICA = MAIOR REVOLUÇÃO TECNOLÓGICA D...
INTELIGÊNCIA ARTIFICIAL + COMPUTAÇÃO QUÂNTICA = MAIOR REVOLUÇÃO TECNOLÓGICA D...

Ferramentas que irão te ajudar a entrar no mundo de DevOps/CLoud
Ferramentas que irão te ajudar a entrar no mundo de   DevOps/CLoudFerramentas que irão te ajudar a entrar no mundo de   DevOps/CLoud
Ferramentas que irão te ajudar a entrar no mundo de DevOps/CLoud

ExpoGestão 2024 - Desvendando um mundo em ebulição
ExpoGestão 2024 - Desvendando um mundo em ebuliçãoExpoGestão 2024 - Desvendando um mundo em ebulição
ExpoGestão 2024 - Desvendando um mundo em ebulição

se38_layout_erro_xxxxxxxxxxxxxxxxxx.docx
se38_layout_erro_xxxxxxxxxxxxxxxxxx.docxse38_layout_erro_xxxxxxxxxxxxxxxxxx.docx
se38_layout_erro_xxxxxxxxxxxxxxxxxx.docx


COMANDOS ELETRICOS.ppt

  • 2. Definição Geral O comando elétrico é o funcionamento de dispositivos de chaveamento de contatos, pelo princípio magnético, térmico, mecânico, ótico e outros. O principal elemento do comando elétrico é o contato.São elementos que tem por objetivo dar continuidade ou não à passagem de corrente elétrica. São definidos no seu estado de repouso, sem atuação de agentes externos. O contato pode ter diversos tipos de acionamento, como por exemplo, por botão, por pedal, por alavanca, por chave, por rolete, por gatilho, ou ainda por ação do campo magnético de uma bobina, formando nesse último caso um conjunto denominado contator magnético ou chave magnética.
  • 3. Contato Aberto São contatos que em condições normais não permitem a passagem da corrente elétrica. Tem como função ligar ou manter ligado um consumidor de energia elétrica.
  • 4. Contato Fechado São contatos que em condições normais permitem a passagem da corrente elétrica. Tem como função de desligar ou impedir a ligação de um consumidor de energia elétrica.
  • 5. Contatos Auxiliares São contatos que liga apenas consumidores de pequenas potências, tais como: led, lâmpada, sinaleiro, bobina de relé e outros. São construídos para pequenos níveis de corrente, de 500mA à 10A.
  • 6. Contatos de Força São contatos que liga cargas de grandes potências tais como, banco de capacitores, motores e outros.
  • 7. Contatos com Retenção são aqueles que permanecem na posição de acionado, mesmo após o operador, deixar de acioná-lo. Ex: Interruptores de uso residencial.
  • 8. Contatos sem Retenção São aqueles que retornam a posição inicial, após o operador deixar de acioná-lo.
  • 9. Comutadores São aqueles contatos que transferem a energia para outro ponto quando acionado.
  • 10. Sistema de Acionamento O acionamento dos contatores pode ser feito com corrente alternada ou corrente contínua.
  • 11. Componentes de acionamentos elétricos Os componentes de entrada de sinais elétricos são aqueles que emitem informações ao circuito por meio de uma ação muscular, mecânica, elétrica, eletrônica ou combinação entre elas. Entre os elementos de entrada de sinais podemos citar as botoeiras, as chaves fim de curso, os sensores de proximidade e os pressostatos, entre outros, todos destinados a emitir sinais para energização ou desenergização do circuito ou parte dele
  • 12. Botoeiras ou Botão de Comando São chaves elétricas acionadas manualmente que apresentam, geralmente, um contato aberto e outro fechado. De acordo com o tipo de sinal a ser enviado ao comando elétrico, as botoeiras são caracterizadas como pulsadoras ou com trava. As botoeiras pulsadoras invertem seus contatos mediante o acionamento de um botão e, devido a ação de uma mola, retornam à posição inicial quando cessa o acionamento. Essa botoeira possui um contato aberto e um contato fechado, sendo acionada por um botão pulsador liso e reposicionada por mola. Enquanto o botão não for acionado, os contatos 11 e 12 permanecem fechados, permitindo a passagem da corrente elétrica, ao mesmo tempo em que os contatos 13 e 14 se mantêm abertos, interrompendo a passagem da corrente.
  • 13. Chaves Fim de Curso  As chaves fim de curso, assim como as botoeiras, são comutadores elétricos de entrada de sinais, só que acionados mecanicamente.  As chaves fim de curso são, geralmente, posicionadas no decorrer do percurso de cabeçotes móveis de máquinas e equipamentos industriais, bem como das hastes de cilindros hidráulicos e ou pneumáticos.
  • 14. Sensores de Proximidade  Assim como as chaves fim de curso, são elementos emissores de sinais elétricos os quais são posicionados no decorrer do percurso de cabeçotes móveis de máquinas e equipamentos industriais, bem como das hastes de cilindros hidráulicos e ou pneumáticos.  O acionamento dos sensores, entretanto, não depende de contato físico com as partes móveis dos equipamentos, basta apenas que estas partes aproximem-se dos sensores a uma distância que varia de acordo com o tipo de sensor utilizado. Basicamente, os sensores de proximidade apresentam as mesmas características de funcionamento.
  • 15. Sensores de Proximidade  Possuem dois cabos de alimentação elétrica, sendo um positivo e outro negativo, e um cabo de saída de sinal. Estando energizados e ao se aproximarem do material a ser detectado, os sensores emitem um sinal de saída que, devido principalmente à baixa corrente desse sinal, não podem ser utilizados para energizar diretamente bobinas de solenóides ou outros componentes elétricos que exigem maior potência.  Diante dessa característica comum da maior parte dos sensores de proximidade, é necessária a utilização de relés auxiliares com o objetivo de amplificar o sinal de saída dos sensores, garantindo a correta aplicação do sinal e a integridade do equipamento.
  • 16. Sensores Ópticos  Os sensores ópticos por barreira fotoelétrica são construídos em dois corpos distintos, sendo um emissor de luz e outro receptor. Quando um objeto se coloca entre os dois, interrompendo a propagação da luz entre eles, um sinal de saída é então enviado ao circuito elétrico de comando.  Outro tipo de sensor de proximidade óptico, muito usado na automação industrial, é o do tipo reflexivo no qual emissor e receptor de luz são montados num único corpo, o que reduz espaço e facilita sua montagem entre as partes móveis dos equipamentos industriais. A distância de detecção é, entretanto menor, considerando-se que a luz transmitida pelo emissor deve refletir no material a ser detectado e penetrar no receptor o qual emitirá o sinal elétrico de saída.
  • 17. Pressostato  Os pressostatos, também conhecidos como sensores de pressão, são chaves elétricas acionadas por um piloto hidráulico ou pneumático. Os pressostatos são montados em linhas de pressão hidráulica e ou pneumática e registram tanto o acréscimo como a queda de pressão nessas linhas, invertendo seus contatos toda vez em que a pressão do óleo ou do ar comprimido ultrapassar o valor ajustado na mola de reposição.  Se a mola de regulagem deste pressostato for ajustada com uma pressão de, por exemplo, 7 bar, enquanto a pressão na linha for inferior a esse valor, seu contato 11/12 permanece fechado ao mesmo tempo em que o contato 13/14 se mantém aberto. Quando a pressão na linha ultrapassar os 7 bar ajustado na mola, os contatos se invertem abrindo o 11/12 e fechando o 13/14.
  • 18. Relés Auxiliares  Os relés auxiliares são chaves elétricas de quatro ou mais contatos, acionadas por bobinas eletromagnéticas. Há no mercado uma grande diversidade de tipos de relés auxiliares que, basicamente, embora construtivamente sejam diferentes, apresentam as mesmas características de funcionamento. Este relé auxiliar, particularmente, possui 2 contatos abertos (13/14 e 43/44) e 2 fechados (21/22 e 31/32), acionados por uma bobina eletromagnética. Quando a bobina é energizada, imediatamente os contatos abertos fecham, permitindo a passagem da corrente elétrica entre eles, enquanto que os contatos fechados abrem interrompendo a corrente. Quando a bobina é desligada, uma mola recoloca imediatamente os contatos nas suas posições iniciais.
  • 19. Relé Temporizado  Relés temporizados são aqueles que quando têm que comutar seus contatos eles contam um tempo antes de o fazê-lo.  Eles podem ser temporizados na energização ou na desenergização.  Temporizados na energização são aqueles que quando as bobinas recebem tensão, contam um tempo para comutar os seus contatos, sendo que, ao se retirar a tensão, o retorno às condições iniciais se faz de forma instantânea. Temporizados na desenergização é o caso inverso ou seja : quando a sua bobina é energizada comuta seus contatos instantaneamente e quando é desenergizada, conta um tempo para retornar à sua posição de repouso.
  • 20. Relés Cíclicos São aqueles que comutam os seus contatos em uma seqüência pré-determinada no tempo, e ao terminá-la, recomeçam novamente. São usadas, por exemplo, para repetir operações todos os dias ou à cada intervalo de horas pré-ajustadas.
  • 21. Relé Térmico  É um relé de sobre corrente de atuação temporizada efetuada por um bimetal.  O bimetal consiste de duas lâminas, de dois materiais com coeficientes de dilatação diferentes, coladas longitudinalmente, e sendo enrolado sobre elas um condutor, no qual passa a corrente da carga.  Com a passagem desta corrente, o calor dissipado faz com que estas duas lâminas se dilatem de forma desigual, fazendo uma deflexão, responsável pela abertura/fechamento de contatos auxiliares, localizados na sua extremidade livre.  A atuação da proteção, com conseqüente parada do motor, se dá através da bobina do contator.
  • 22. Rele Térmico Esta proteção é usada como sobrecarga e é normalmente regulada para um aumento de corrente da ordem de 20 a 60%. É temporizada por ser realizada através de efeito térmico, o qual leva um tempo para se propagar/estabilizar. Construtivamente o relé térmico já vem com seus terminais próprios para serem ligados diretamente no contator.
  • 23. Relé Falta de Fase Para um motor a falta de uma fase leva-o à queima, pois o mesmo pode não girar, ficando travado, puxando muita corrente da rede. Para proteger o sistema da falta de fase, que pode ocorrer pela queima de um fusível, existe um relé que sente esta falta e manda desligar o contator, impedindo a energização do motor.
  • 24. COMPONENTES DE SINALIZAÇÃO Os componentes de saída de sinais elétricos são aqueles que recebem as ordens processadas e enviadas pelo comando elétrico e, a partir delas, realizam o trabalho final esperado do circuito. Entre esse dispositivos à os que sinalizam processos em andamento, parada ou ainda em emergência.
  • 25. Sinalizador Sonoro - Os indicadores sonoros são campainhas, sirenes, cigarras ou buzinas, empregados na sinalização acústica de eventos ocorridos ou prestes a ocorrer. Ao contrário dos indicadores luminosos, os sonoros são utilizados, principalmente, em locais de pouca visibilidade onde um sinalizador luminoso seria pouco eficaz. Sinalizador Luminoso - Os indicadores luminosos são lâmpadas incandescentes ou LEDs, utilizadas na sinalização visual de eventos ocorridos ou prestes a ocorrer. São empregados, geralmente, em locais de boa visibilidade que facilitem a visualização do sinalizador. COMPONENTES DE SINALIZAÇÃO
  • 26. CHAVE MAGNÉTICA OU CONTATOR MAGNÉTICO Construído para uma elevada frequência de operações. O contator é um dispositivo de comando de diversos tipos de cargas, que se utiliza de princípios eletromagnéticos para acionar mecanicamente contatos. Os contatores de potência apresentam as mesmas características construtivas e de funcionamento dos relés auxiliares, sendo dimensionados para suportarem correntes elétricas mais elevadas, empregadas na energização de dispositivos elétricos que exigem maiores potências de trabalho.
  • 27. O Contator Magnético em seu núcleo
  • 28. Unifilar Multifilar Representação Gráfica  É um desenho que mostra a parte de força e comando, com todas as ligações e equipamento através de um único fio. Desta forma, o diagrama se apresenta mais simples, sendo ideal para se entender a filosofia do conjunto, do sistema como um todo.  É um desenho que mostra a parte de força, porém com todos os fios existentes com todos os seus equipamentos e bornes de ligações.  É um desenho muito carregado de informações, não sendo fácil a visualização do todo, porém excelente para manutenção por mostrar todas as ligações detalhadas.
  • 30. Partida direta ( motor trifásico )
  • 33. Estrela – Triângulo com Reversão de sentido de giro do Motor ( Comando)
  • 34. Estrela- Triangulo com Reversão de sentido de giro do Motor ( Força)
  • 35. Questionário  Qual a definição de um comando elétrico?  Qual é o funcionamento de uma contatora ou Chave Magnética?  Como são definidos os contatos aberto e fechado?  O que é Pressostato e como funciona o mesmo?  Pra que serve o Relé Falta de Fase?  Quais são a simbologia dos contatos aberto e fechado?  Em um comando elétrico o qual se deseja avisar uma anormalidade do circuito, como sinalizar esta anormalidade?  Contatos com retenção e sem retenção , Explique sua funcionabilidade:  Quais são as representações gráficas de um comando elétrico?  Explique o funcionamento do ReleTérmico:  Cite uma utilização do Rele Temporizado
