E. E. Culto à Ciência
    Monografia                    3º Bimestre
              Professor Fernando
Nomes:                                     3ºE
Aline Colombo                                 01
Felipe Fujimura                               10
Fernanda Cabral                               11
Matheus Dantas                                24

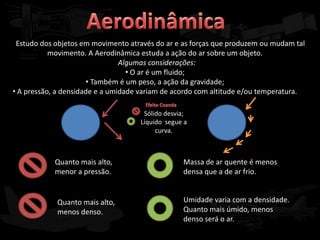

Estudo dos objetos em movimento através do ar e as forças que produzem ou mudam tal
           movimento. A Aerodinâmica estuda a ação do ar sobre um objeto.
                                Algumas considerações:
                                  • O ar é um fluido;
                      • Também é um peso, a ação da gravidade;
• A pressão, a densidade e a umidade variam de acordo com altitude e/ou temperatura.

                                     Sólido desvia;
                                    Líquido segue a
                                         curva.



            Quanto mais alto,                    Massa de ar quente é menos
            menor a pressão.                     densa que a de ar frio.


            Quanto mais alto,                    Umidade varia com a densidade.
            menos denso.                         Quanto mais úmido, menos
                                                 denso será o ar.

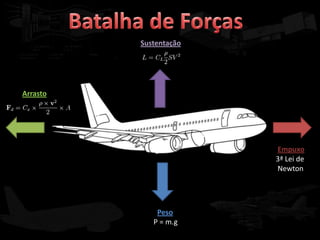

Sustentação




Arrasto




                        Empuxo
                        3ª Lei de
                        Newton




              Peso
             P = m.g

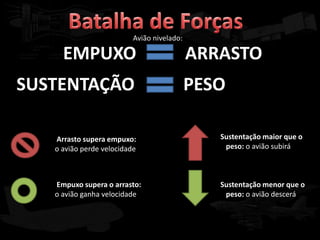

Avião nivelado:

     EMPUXO                                 ARRASTO
SUSTENTAÇÃO                                 PESO

   Arrasto supera empuxo:                      Sustentação maior que o
   o avião perde velocidade                     peso: o avião subirá



   Empuxo supera o arrasto:                    Sustentação menor que o
   o avião ganha velocidade                     peso: o avião descerá

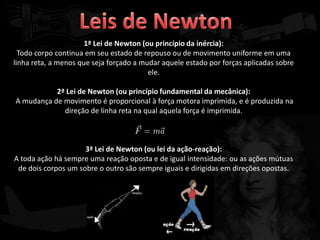

1ª Lei de Newton (ou princípio da inércia):
  Todo corpo continua em seu estado de repouso ou de movimento uniforme em uma
linha reta, a menos que seja forçado a mudar aquele estado por forças aplicadas sobre
                                         ele.

           2ª Lei de Newton (ou princípio fundamental da mecânica):
A mudança de movimento é proporcional à força motora imprimida, e é produzida na
             direção de linha reta na qual aquela força é imprimida.



                     3ª Lei de Newton (ou lei da ação-reação):
A toda ação há sempre uma reação oposta e de igual intensidade: ou as ações mútuas
 de dois corpos um sobre o outro são sempre iguais e dirigidas em direções opostas.

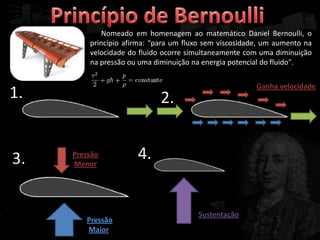

Nomeado em homenagem ao matemático Daniel Bernoulli, o
         princípio afirma: “para um fluxo sem viscosidade, um aumento na
         velocidade do fluido ocorre simultaneamente com uma diminuição
         na pressão ou uma diminuição na energia potencial do fluido".


                                                        Ganha velocidade
1.                           2.


3.   Pressão
     Menor
                      4.


                                       Sustentação
        Pressão
        Maior

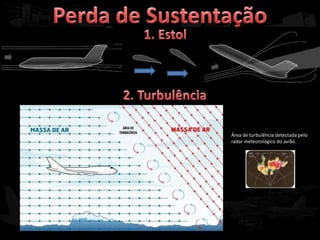

Área de turbulência detectada pelo
radar meteorológico do avião.

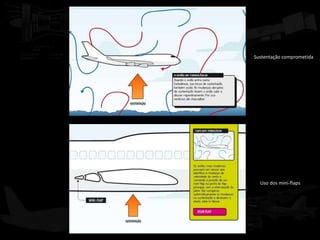

Sustentação comprometida




  Uso dos mini-flaps

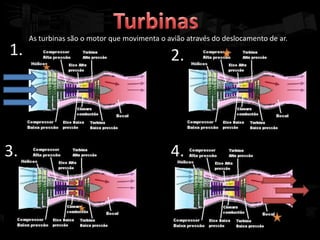

As turbinas são o motor que movimenta o avião através do deslocamento de ar.
1.                                            2.




3.                                            4.

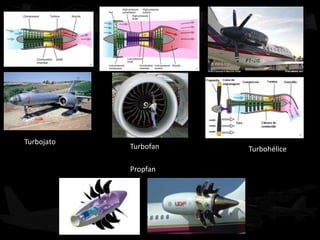

Turbojato
            Turbofan   Turbohélice

            Propfan
•Em ambiente ionizado, o raio passa
pela carcaça metálica, “Gaiola de
Faraday“;
•Referência a Michael Faraday,
cientista do século XIX, desenvolveu
uma proteção contra descargas
atmosféricas;
•O raio cai sobre a tela, cada
"quadrícula" da malha metálica
funciona como uma espiral de bobina.




                                          •A reação do raio torna o campo
                                          eletromagnético dentro da gaiola nulo,
                                          desviando para a Terra a corrente gerada, sem
                                          afetar os instrumentos de bordo.

                                       Airbus A380 foi atingido por raio quando chegava ao aeroporto de
                                       Heathrow, Londres.

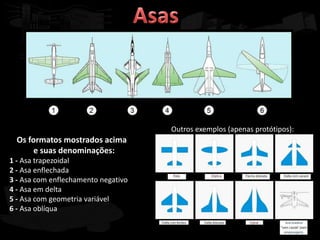

Outros exemplos (apenas protótipos):
  Os formatos mostrados acima
       e suas denominações:
1 - Asa trapezoidal
2 - Asa enflechada
3 - Asa com enflechamento negativo
4 - Asa em delta
5 - Asa com geometria variável
6 - Asa oblíqua

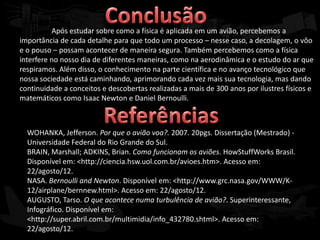

Após estudar sobre como a física é aplicada em um avião, percebemos a
importância de cada detalhe para que todo um processo – nesse caso, a decolagem, o vôo
e o pouso – possam acontecer de maneira segura. Também percebemos como a física
interfere no nosso dia de diferentes maneiras, como na aerodinâmica e o estudo do ar que
respiramos. Além disso, o conhecimento na parte científica e no avanço tecnológico que
nossa sociedade está caminhando, aprimorando cada vez mais sua tecnologia, mas dando
continuidade a conceitos e descobertas realizadas a mais de 300 anos por ilustres físicos e
matemáticos como Isaac Newton e Daniel Bernoulli.



  WOHANKA, Jefferson. Por que o avião voa?. 2007. 20pgs. Dissertação (Mestrado) -
  Universidade Federal do Rio Grande do Sul.
  BRAIN, Marshall; ADKINS, Brian. Como funcionam os aviões. HowStuffWorks Brasil.
  Disponível em: <http://ciencia.hsw.uol.com.br/avioes.htm>. Acesso em:
  22/agosto/12.
  NASA. Bernoulli and Newton. Disponível em: <http://www.grc.nasa.gov/WWW/K-
  12/airplane/bernnew.html>. Acesso em: 22/agosto/12.
  AUGUSTO, Tarso. O que acontece numa turbulência de avião?. Superinteressante,
  Infográfico. Disponível em:
  <http://super.abril.com.br/multimidia/info_432780.shtml>. Acesso em:
  22/agosto/12.

Mais conteúdo relacionado

Mais procurados

Aula Gravitação Universal
Aula Gravitação UniversalAula Gravitação Universal
Aula Gravitação Universal
Antônio Arapiraca

Uma breve história das máquinas térmicas
Uma breve história das máquinas térmicasUma breve história das máquinas térmicas
Uma breve história das máquinas térmicas
Gustavo Brandão de Souza

Óptica introdução
Óptica introduçãoÓptica introdução
Óptica introdução
O mundo da FÍSICA

História da radioatividade
História da radioatividadeHistória da radioatividade
História da radioatividade
Magno Cavalheiro

Eclipse lunar
Eclipse lunarEclipse lunar
Eclipse lunar
Lucas Guimaraes

Aula de Física (Ciências no Ensino Fundamental) Máquinas e Trabalho
Aula de Física (Ciências no Ensino Fundamental)  Máquinas e TrabalhoAula de Física (Ciências no Ensino Fundamental)  Máquinas e Trabalho
Aula de Física (Ciências no Ensino Fundamental) Máquinas e Trabalho
Ronaldo Santana

Evolução e classificação
Evolução e classificaçãoEvolução e classificação
Evolução e classificação
Edina Moreira

O átomo
O átomoO átomo
O átomo
Atami Santos

Historia da eletricidade
Historia da eletricidadeHistoria da eletricidade
Historia da eletricidade
marinarruda

Aula estatica
Aula estaticaAula estatica
Aula estatica
jean guilherme diniz

Leis De Newton
Leis De NewtonLeis De Newton
Leis De Newton
Miky Mine

Aula 02 teoria da relatividade - parte 01
Aula 02   teoria da relatividade - parte 01Aula 02   teoria da relatividade - parte 01
Aula 02 teoria da relatividade - parte 01
cristbarb

Campo magnético
Campo magnéticoCampo magnético
Campo magnético
fisicaatual

Eletricidade
EletricidadeEletricidade
Eletricidade
Sandra Peixoto

Aula de Física - As Leis de Newton
Aula de Física - As Leis de NewtonAula de Física - As Leis de Newton
Aula de Física - As Leis de Newton
Editora Moderna

Princípios da óptica geométrica
Princípios da óptica geométricaPrincípios da óptica geométrica
Princípios da óptica geométrica
O mundo da FÍSICA

Aula Física (9° Ano - Ciências) Magnetismo & Radiação
Aula Física (9° Ano - Ciências) Magnetismo & RadiaçãoAula Física (9° Ano - Ciências) Magnetismo & Radiação
Aula Física (9° Ano - Ciências) Magnetismo & Radiação
Ronaldo Santana

A resistência elétrica
A resistência elétricaA resistência elétrica
A resistência elétrica
Gabriela Vasconcelos

Dilatação térmica
Dilatação térmicaDilatação térmica
Dilatação térmica
Daniela F Almenara

A origem do universo
A origem do universoA origem do universo
A origem do universo
Gonçalo Tavares


Mais procurados (20)

Aula Gravitação Universal
Aula Gravitação UniversalAula Gravitação Universal
Aula Gravitação Universal

Uma breve história das máquinas térmicas
Uma breve história das máquinas térmicasUma breve história das máquinas térmicas
Uma breve história das máquinas térmicas

Óptica introdução
Óptica introduçãoÓptica introdução
Óptica introdução

História da radioatividade
História da radioatividadeHistória da radioatividade
História da radioatividade

Eclipse lunar
Eclipse lunarEclipse lunar
Eclipse lunar

Aula de Física (Ciências no Ensino Fundamental) Máquinas e Trabalho
Aula de Física (Ciências no Ensino Fundamental)  Máquinas e TrabalhoAula de Física (Ciências no Ensino Fundamental)  Máquinas e Trabalho
Aula de Física (Ciências no Ensino Fundamental) Máquinas e Trabalho

Evolução e classificação
Evolução e classificaçãoEvolução e classificação
Evolução e classificação

O átomo
O átomoO átomo
O átomo

Historia da eletricidade
Historia da eletricidadeHistoria da eletricidade
Historia da eletricidade

Aula estatica
Aula estaticaAula estatica
Aula estatica

Leis De Newton
Leis De NewtonLeis De Newton
Leis De Newton

Aula 02 teoria da relatividade - parte 01
Aula 02   teoria da relatividade - parte 01Aula 02   teoria da relatividade - parte 01
Aula 02 teoria da relatividade - parte 01

Campo magnético
Campo magnéticoCampo magnético
Campo magnético

Eletricidade
EletricidadeEletricidade
Eletricidade

Aula de Física - As Leis de Newton
Aula de Física - As Leis de NewtonAula de Física - As Leis de Newton
Aula de Física - As Leis de Newton

Princípios da óptica geométrica
Princípios da óptica geométricaPrincípios da óptica geométrica
Princípios da óptica geométrica

Aula Física (9° Ano - Ciências) Magnetismo & Radiação
Aula Física (9° Ano - Ciências) Magnetismo & RadiaçãoAula Física (9° Ano - Ciências) Magnetismo & Radiação
Aula Física (9° Ano - Ciências) Magnetismo & Radiação

A resistência elétrica
A resistência elétricaA resistência elétrica
A resistência elétrica

Dilatação térmica
Dilatação térmicaDilatação térmica
Dilatação térmica

A origem do universo
A origem do universoA origem do universo
A origem do universo


Destaque

Aeronaves e Motores
Aeronaves e MotoresAeronaves e Motores
Aeronaves e Motores
Anderson Santana

Turbofán
TurbofánTurbofán
Turbofán
satsestv

Conhecimentos Gerais de Aeronaves para Comissários
Conhecimentos Gerais de Aeronaves para ComissáriosConhecimentos Gerais de Aeronaves para Comissários
Conhecimentos Gerais de Aeronaves para Comissários
Vinícius Roggério da Rocha

Teoria de Voo para Comissários
Teoria de Voo para ComissáriosTeoria de Voo para Comissários
Teoria de Voo para Comissários
Vinícius Roggério da Rocha

História da aviação
História da aviaçãoHistória da aviação
História da aviação
aviadores10

manualevoo
manualevoomanualevoo
manualevoo
Cesar Braga

6 - As Drogas e a Juventude
6 - As Drogas e a Juventude6 - As Drogas e a Juventude
6 - As Drogas e a Juventude
JPS Junior

Medidor De Paso De Helices
Medidor De Paso De HelicesMedidor De Paso De Helices
Medidor De Paso De Helices
Romeodj1

Mpb 1950 1957
Mpb 1950 1957Mpb 1950 1957
Mpb 1950 1957
Claudio Sant Ana

Aposila de historia da aviaçao atualisada
Aposila de historia da aviaçao atualisadaAposila de historia da aviaçao atualisada
Aposila de historia da aviaçao atualisada
Gleidson Jose Rosa

Manuel bandeira
Manuel bandeiraManuel bandeira
Manuel bandeira
Anne Kelly Pendeloski

Aeronautas & aeronaves - A história da aviação
Aeronautas & aeronaves - A história da aviaçãoAeronautas & aeronaves - A história da aviação
Aeronautas & aeronaves - A história da aviação
Oracy Filho

Manoel Bandeira
Manoel BandeiraManoel Bandeira
Manoel Bandeira
martinsramon

Step1 Learn To Fly
Step1 Learn To FlyStep1 Learn To Fly
Step1 Learn To Fly
Jose Da Palma

CMG Hercules (TCC-MO 2010 ESG)
CMG Hercules (TCC-MO 2010 ESG)CMG Hercules (TCC-MO 2010 ESG)
CMG Hercules (TCC-MO 2010 ESG)
Hercules

Psicologia na contabilidade 06
Psicologia na contabilidade 06Psicologia na contabilidade 06
Psicologia na contabilidade 06
Milton Magnabosco

Manuel bandeira
Manuel bandeiraManuel bandeira
Manuel bandeira
Alison Schons

Libro de aviones
Libro de avionesLibro de aviones
Libro de aviones
dagaga88

Manuel bandeira (1886 1968) jaine
Manuel bandeira (1886 1968) jaineManuel bandeira (1886 1968) jaine
Manuel bandeira (1886 1968) jaine
Leslley Cristian

Terra entendendo o planeta
Terra entendendo o planetaTerra entendendo o planeta
Terra entendendo o planeta
Fernanda Lopes


Destaque (20)

Aeronaves e Motores
Aeronaves e MotoresAeronaves e Motores
Aeronaves e Motores

Turbofán
TurbofánTurbofán
Turbofán

Conhecimentos Gerais de Aeronaves para Comissários
Conhecimentos Gerais de Aeronaves para ComissáriosConhecimentos Gerais de Aeronaves para Comissários
Conhecimentos Gerais de Aeronaves para Comissários

Teoria de Voo para Comissários
Teoria de Voo para ComissáriosTeoria de Voo para Comissários
Teoria de Voo para Comissários

História da aviação
História da aviaçãoHistória da aviação
História da aviação

manualevoo
manualevoomanualevoo
manualevoo

6 - As Drogas e a Juventude
6 - As Drogas e a Juventude6 - As Drogas e a Juventude
6 - As Drogas e a Juventude

Medidor De Paso De Helices
Medidor De Paso De HelicesMedidor De Paso De Helices
Medidor De Paso De Helices

Mpb 1950 1957
Mpb 1950 1957Mpb 1950 1957
Mpb 1950 1957

Aposila de historia da aviaçao atualisada
Aposila de historia da aviaçao atualisadaAposila de historia da aviaçao atualisada
Aposila de historia da aviaçao atualisada

Manuel bandeira
Manuel bandeiraManuel bandeira
Manuel bandeira

Aeronautas & aeronaves - A história da aviação
Aeronautas & aeronaves - A história da aviaçãoAeronautas & aeronaves - A história da aviação
Aeronautas & aeronaves - A história da aviação

Manoel Bandeira
Manoel BandeiraManoel Bandeira
Manoel Bandeira

Step1 Learn To Fly
Step1 Learn To FlyStep1 Learn To Fly
Step1 Learn To Fly

CMG Hercules (TCC-MO 2010 ESG)
CMG Hercules (TCC-MO 2010 ESG)CMG Hercules (TCC-MO 2010 ESG)
CMG Hercules (TCC-MO 2010 ESG)

Psicologia na contabilidade 06
Psicologia na contabilidade 06Psicologia na contabilidade 06
Psicologia na contabilidade 06

Manuel bandeira
Manuel bandeiraManuel bandeira
Manuel bandeira

Libro de aviones
Libro de avionesLibro de aviones
Libro de aviones

Manuel bandeira (1886 1968) jaine
Manuel bandeira (1886 1968) jaineManuel bandeira (1886 1968) jaine
Manuel bandeira (1886 1968) jaine

Terra entendendo o planeta
Terra entendendo o planetaTerra entendendo o planeta
Terra entendendo o planeta


Semelhante a Física no Avião

Cap 13 aerodinamica
Cap 13 aerodinamicaCap 13 aerodinamica
Cap 13 aerodinamica
Priscilla Sky

Cap 13 aerodinamica (1)
Cap 13 aerodinamica (1)Cap 13 aerodinamica (1)
Cap 13 aerodinamica (1)
Priscilla Sky

13 aerodinâmica
13   aerodinâmica13   aerodinâmica
13 aerodinâmica
Ricardo Pampu

A física nas aeronaves.pptx SLIDE SOBRE A FISICA POR TRAS DO VOO
A física nas aeronaves.pptx SLIDE SOBRE A FISICA  POR TRAS DO VOOA física nas aeronaves.pptx SLIDE SOBRE A FISICA  POR TRAS DO VOO
A física nas aeronaves.pptx SLIDE SOBRE A FISICA POR TRAS DO VOO
willianoliverpaiva

F.Q.- Clima, pressão atmosférica
F.Q.- Clima, pressão atmosféricaF.Q.- Clima, pressão atmosférica
F.Q.- Clima, pressão atmosférica
Eliana_Raimundo

F.Q.- Clima, pressão atmosférica
F.Q.- Clima, pressão atmosféricaF.Q.- Clima, pressão atmosférica
F.Q.- Clima, pressão atmosférica
Eliana_Raimundo

Aviões
AviõesAviões
Física PROF. Silveira
Física   PROF. Silveira Física   PROF. Silveira
Física PROF. Silveira
Pré-Enem Seduc

Ap fisica modulo 02 exercicios
Ap fisica modulo 02 exerciciosAp fisica modulo 02 exercicios
Ap fisica modulo 02 exercicios
comentada

Como os avioes voam descricao fisica
Como os avioes voam descricao fisicaComo os avioes voam descricao fisica
Como os avioes voam descricao fisica
Lucas R. de lima

Por que voam os aviões?
Por que voam os aviões?Por que voam os aviões?
Por que voam os aviões?
Diiannaa

Oque faz um avião voar
Oque faz um avião voarOque faz um avião voar
Oque faz um avião voar
Cristiane Tavolaro

Resumo calor 2013
Resumo calor 2013Resumo calor 2013
Resumo calor 2013
Luiz Alfredo Andrade Ferraz

Aual prática de campo elétrico
Aual prática de campo elétricoAual prática de campo elétrico
Aual prática de campo elétrico
leonardo mardegan

Aviões
AviõesAviões
Aviões
dany_vargas

Aula hidrostatica
Aula hidrostaticaAula hidrostatica
Aula hidrostatica
guest90f440

Como o avião voa
Como o avião voaComo o avião voa
Como o avião voa
lukas santos

Pq o aviao voa
Pq o aviao voaPq o aviao voa
Pq o aviao voa
danyelachida

LucasGomesBarros-HidrodinâmicaAplicada2.pdf.pdf
LucasGomesBarros-HidrodinâmicaAplicada2.pdf.pdfLucasGomesBarros-HidrodinâmicaAplicada2.pdf.pdf
LucasGomesBarros-HidrodinâmicaAplicada2.pdf.pdf
LucasBarros696317

05. leis de newton
05. leis de newton05. leis de newton
05. leis de newton
leonardoenginer


Semelhante a Física no Avião (20)

Cap 13 aerodinamica
Cap 13 aerodinamicaCap 13 aerodinamica
Cap 13 aerodinamica

Cap 13 aerodinamica (1)
Cap 13 aerodinamica (1)Cap 13 aerodinamica (1)
Cap 13 aerodinamica (1)

13 aerodinâmica
13   aerodinâmica13   aerodinâmica
13 aerodinâmica

A física nas aeronaves.pptx SLIDE SOBRE A FISICA POR TRAS DO VOO
A física nas aeronaves.pptx SLIDE SOBRE A FISICA  POR TRAS DO VOOA física nas aeronaves.pptx SLIDE SOBRE A FISICA  POR TRAS DO VOO
A física nas aeronaves.pptx SLIDE SOBRE A FISICA POR TRAS DO VOO

F.Q.- Clima, pressão atmosférica
F.Q.- Clima, pressão atmosféricaF.Q.- Clima, pressão atmosférica
F.Q.- Clima, pressão atmosférica

F.Q.- Clima, pressão atmosférica
F.Q.- Clima, pressão atmosféricaF.Q.- Clima, pressão atmosférica
F.Q.- Clima, pressão atmosférica

Aviões
AviõesAviões
Aviões

Física PROF. Silveira
Física   PROF. Silveira Física   PROF. Silveira
Física PROF. Silveira

Ap fisica modulo 02 exercicios
Ap fisica modulo 02 exerciciosAp fisica modulo 02 exercicios
Ap fisica modulo 02 exercicios

Como os avioes voam descricao fisica
Como os avioes voam descricao fisicaComo os avioes voam descricao fisica
Como os avioes voam descricao fisica

Por que voam os aviões?
Por que voam os aviões?Por que voam os aviões?
Por que voam os aviões?

Oque faz um avião voar
Oque faz um avião voarOque faz um avião voar
Oque faz um avião voar

Resumo calor 2013
Resumo calor 2013Resumo calor 2013
Resumo calor 2013

Aual prática de campo elétrico
Aual prática de campo elétricoAual prática de campo elétrico
Aual prática de campo elétrico

Aviões
AviõesAviões
Aviões

Aula hidrostatica
Aula hidrostaticaAula hidrostatica
Aula hidrostatica

Como o avião voa
Como o avião voaComo o avião voa
Como o avião voa

Pq o aviao voa
Pq o aviao voaPq o aviao voa
Pq o aviao voa

LucasGomesBarros-HidrodinâmicaAplicada2.pdf.pdf
LucasGomesBarros-HidrodinâmicaAplicada2.pdf.pdfLucasGomesBarros-HidrodinâmicaAplicada2.pdf.pdf
LucasGomesBarros-HidrodinâmicaAplicada2.pdf.pdf

05. leis de newton
05. leis de newton05. leis de newton
05. leis de newton


Física no Avião

  • 1. E. E. Culto à Ciência Monografia 3º Bimestre Professor Fernando Nomes: 3ºE Aline Colombo 01 Felipe Fujimura 10 Fernanda Cabral 11 Matheus Dantas 24
  • 2. Estudo dos objetos em movimento através do ar e as forças que produzem ou mudam tal movimento. A Aerodinâmica estuda a ação do ar sobre um objeto. Algumas considerações: • O ar é um fluido; • Também é um peso, a ação da gravidade; • A pressão, a densidade e a umidade variam de acordo com altitude e/ou temperatura. Sólido desvia; Líquido segue a curva. Quanto mais alto, Massa de ar quente é menos menor a pressão. densa que a de ar frio. Quanto mais alto, Umidade varia com a densidade. menos denso. Quanto mais úmido, menos denso será o ar.
  • 3. Sustentação Arrasto Empuxo 3ª Lei de Newton Peso P = m.g
  • 4. Avião nivelado: EMPUXO ARRASTO SUSTENTAÇÃO PESO Arrasto supera empuxo: Sustentação maior que o o avião perde velocidade peso: o avião subirá Empuxo supera o arrasto: Sustentação menor que o o avião ganha velocidade peso: o avião descerá
  • 5. 1ª Lei de Newton (ou princípio da inércia): Todo corpo continua em seu estado de repouso ou de movimento uniforme em uma linha reta, a menos que seja forçado a mudar aquele estado por forças aplicadas sobre ele. 2ª Lei de Newton (ou princípio fundamental da mecânica): A mudança de movimento é proporcional à força motora imprimida, e é produzida na direção de linha reta na qual aquela força é imprimida. 3ª Lei de Newton (ou lei da ação-reação): A toda ação há sempre uma reação oposta e de igual intensidade: ou as ações mútuas de dois corpos um sobre o outro são sempre iguais e dirigidas em direções opostas.
  • 6. Nomeado em homenagem ao matemático Daniel Bernoulli, o princípio afirma: “para um fluxo sem viscosidade, um aumento na velocidade do fluido ocorre simultaneamente com uma diminuição na pressão ou uma diminuição na energia potencial do fluido". Ganha velocidade 1. 2. 3. Pressão Menor 4. Sustentação Pressão Maior
  • 7. Área de turbulência detectada pelo radar meteorológico do avião.
  • 8. Sustentação comprometida Uso dos mini-flaps

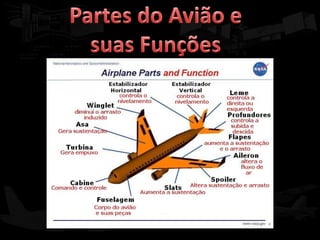

  • 9.
  • 10. As turbinas são o motor que movimenta o avião através do deslocamento de ar. 1. 2. 3. 4.
  • 11. Turbojato Turbofan Turbohélice Propfan
  • 12. •Em ambiente ionizado, o raio passa pela carcaça metálica, “Gaiola de Faraday“; •Referência a Michael Faraday, cientista do século XIX, desenvolveu uma proteção contra descargas atmosféricas; •O raio cai sobre a tela, cada "quadrícula" da malha metálica funciona como uma espiral de bobina. •A reação do raio torna o campo eletromagnético dentro da gaiola nulo, desviando para a Terra a corrente gerada, sem afetar os instrumentos de bordo. Airbus A380 foi atingido por raio quando chegava ao aeroporto de Heathrow, Londres.
  • 13. Outros exemplos (apenas protótipos): Os formatos mostrados acima e suas denominações: 1 - Asa trapezoidal 2 - Asa enflechada 3 - Asa com enflechamento negativo 4 - Asa em delta 5 - Asa com geometria variável 6 - Asa oblíqua
  • 14. Após estudar sobre como a física é aplicada em um avião, percebemos a importância de cada detalhe para que todo um processo – nesse caso, a decolagem, o vôo e o pouso – possam acontecer de maneira segura. Também percebemos como a física interfere no nosso dia de diferentes maneiras, como na aerodinâmica e o estudo do ar que respiramos. Além disso, o conhecimento na parte científica e no avanço tecnológico que nossa sociedade está caminhando, aprimorando cada vez mais sua tecnologia, mas dando continuidade a conceitos e descobertas realizadas a mais de 300 anos por ilustres físicos e matemáticos como Isaac Newton e Daniel Bernoulli. WOHANKA, Jefferson. Por que o avião voa?. 2007. 20pgs. Dissertação (Mestrado) - Universidade Federal do Rio Grande do Sul. BRAIN, Marshall; ADKINS, Brian. Como funcionam os aviões. HowStuffWorks Brasil. Disponível em: <http://ciencia.hsw.uol.com.br/avioes.htm>. Acesso em: 22/agosto/12. NASA. Bernoulli and Newton. Disponível em: <http://www.grc.nasa.gov/WWW/K- 12/airplane/bernnew.html>. Acesso em: 22/agosto/12. AUGUSTO, Tarso. O que acontece numa turbulência de avião?. Superinteressante, Infográfico. Disponível em: <http://super.abril.com.br/multimidia/info_432780.shtml>. Acesso em: 22/agosto/12.
