O documento discute diferentes tipos de luz e técnicas fotográficas usadas para documentar obras de arte, incluindo luz branca, amarelada, fluorescência UV, raio-X e infravermelho para revelar detalhes ocultos.

1. Fotografia e
tipos de luz.
Ricardo Macedo

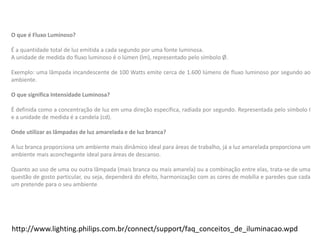

3. http://www.lighting.philips.com.br/connect/support/faq_conceitos_de_iluminacao.wpd
O que é Fluxo Luminoso?
É a quantidade total de luz emitida a cada segundo por uma fonte luminosa.
A unidade de medida do fluxo luminoso é o lúmen (lm), representado pelo símbolo Ø.
Exemplo: uma lâmpada incandescente de 100 Watts emite cerca de 1.600 lúmens de fluxo luminoso por segundo ao
ambiente.
O que significa Intensidade Luminosa?
É definida como a concentração de luz em uma direção específica, radiada por segundo. Representada pelo símbolo I
e a unidade de medida é a candela (cd).
Onde utilizar as lâmpadas de luz amarelada e de luz branca?
A luz branca proporciona um ambiente mais dinâmico ideal para áreas de trabalho, já a luz amarelada proporciona um
ambiente mais aconchegante ideal para áreas de descanso.
Quanto ao uso de uma ou outra lâmpada (mais branca ou mais amarela) ou a combinação entre elas, trata-se de uma
questão de gosto particular, ou seja, dependerá do efeito, harmonização com as cores de mobília e paredes que cada
um pretende para o seu ambiente.

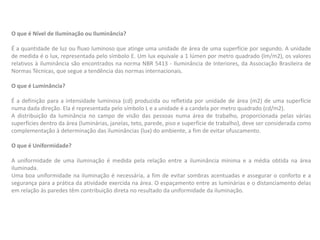

4. O que é Nível de Iluminação ou Iluminância?
É a quantidade de luz ou fluxo luminoso que atinge uma unidade de área de uma superfície por segundo. A unidade
de medida é o lux, representada pelo símbolo E. Um lux equivale a 1 lúmen por metro quadrado (lm/m2), os valores
relativos à iluminância são encontrados na norma NBR 5413 - Iluminância de Interiores, da Associação Brasileira de
Normas Técnicas, que segue a tendência das normas internacionais.
O que é Luminância?
É a definição para a intensidade luminosa (cd) produzida ou refletida por unidade de área (m2) de uma superfície
numa dada direção. Ela é representada pelo símbolo L e a unidade é a candela por metro quadrado (cd/m2).
A distribuição da luminância no campo de visão das pessoas numa área de trabalho, proporcionada pelas várias
superfícies dentro da área (luminárias, janelas, teto, parede, piso e superfície de trabalho), deve ser considerada como
complementação à determinação das iluminâncias (lux) do ambiente, a fim de evitar ofuscamento.
O que é Uniformidade?
A uniformidade de uma iluminação é medida pela relação entre a iluminância mínima e a média obtida na área
iluminada.
Uma boa uniformidade na iluminação é necessária, a fim de evitar sombras acentuadas e assegurar o conforto e a
segurança para a prática da atividade exercida na área. O espaçamento entre as luminárias e o distanciamento delas
em relação às paredes têm contribuição direta no resultado da uniformidade da iluminação.

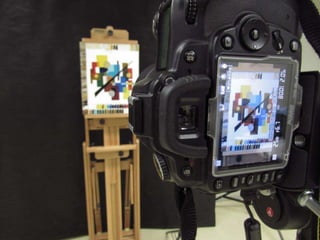

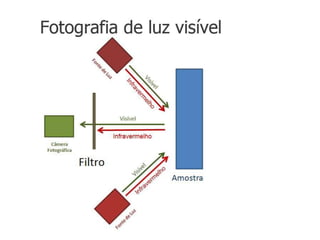

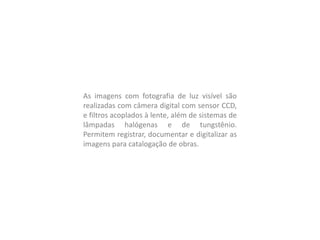

7. As imagens com fotografia de luz visível são
realizadas com câmera digital com sensor CCD,
e filtros acoplados à lente, além de sistemas de
lâmpadas halógenas e de tungstênio.
Permitem registrar, documentar e digitalizar as
imagens para catalogação de obras.

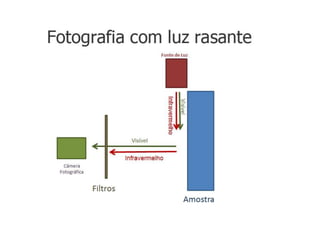

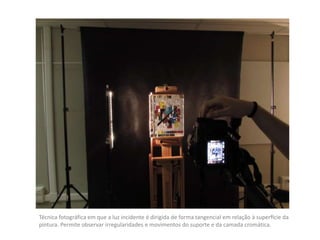

10. Técnica fotográfica em que a luz incidente é dirigida de forma tangencial em relação à superfície da
pintura. Permite observar irregularidades e movimentos do suporte e da camada cromática.

11. Aplicação da
técnica de luz
rasante na obra
produzida pela
restauradora
Márcia Rizzo em
2009

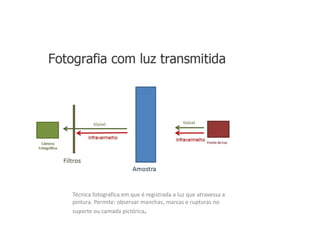

12. Técnica fotográfica em que é registrada a luz que atravessa a
pintura. Permite: observar manchas, marcas e rupturas no
suporte ou camada pictórica.

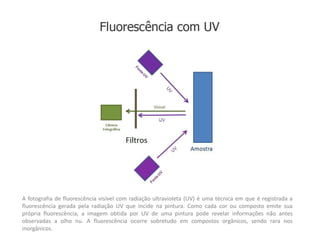

13. A fotografia de fluorescência visível com radiação ultravioleta (UV) é uma técnica em que é registrada a
fluorescência gerada pela radiação UV que incide na pintura. Como cada cor ou composto emite sua
própria fluorescência, a imagem obtida por UV de uma pintura pode revelar informações não antes
observadas a olho nu. A fluorescência ocorre sobretudo em compostos orgânicos, sendo rara nos
inorgânicos.

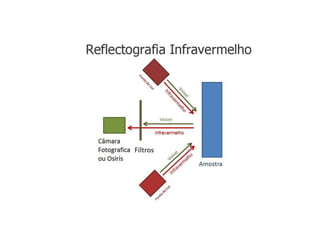

15. A Reflectografia de Infravermelho próximo (NIR) é uma técnica óptica não destrutiva na qual a imagem é
obtida através de uma câmera digital com sensor CCD e um filtro IR, acoplado à lente. Esta técnica é usada no
estudo de desenhos subjacentes, isto é, os primeiros traços do artista antes de serem aplicadas as camadas de
tinta. Também é útil para revelar pentimenti, áreas de retoques e falsificações.

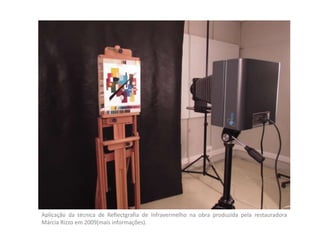

16. Aplicação da técnica de Reflectgrafia de Infravermelho na obra produzida pela restauradora
Márcia Rizzo em 2009(mais informações).

18. Comparando a imagem IR
com a de luz visível, é
possível notar traços feitos
em carvão e pequenos
números feitos com grafite
na imagem, que, depois,
foram recobertos pela tinta:
