Interpretaçao de desenhos exercícios

[1] O documento discute as projeções ortogonais no primeiro e terceiro diedro, comparando suas vistas principais e sistemas de projeção. [2] Ele explica como desenhar as seis vistas ortogonais de um objeto nos dois sistemas e como rebatê-las. [3] Por fim, fornece um exemplo passo a passo de como desenhar as vistas principais de um objeto dado sua perspectiva e vista de frente nos dois sistemas.

Turismo◦

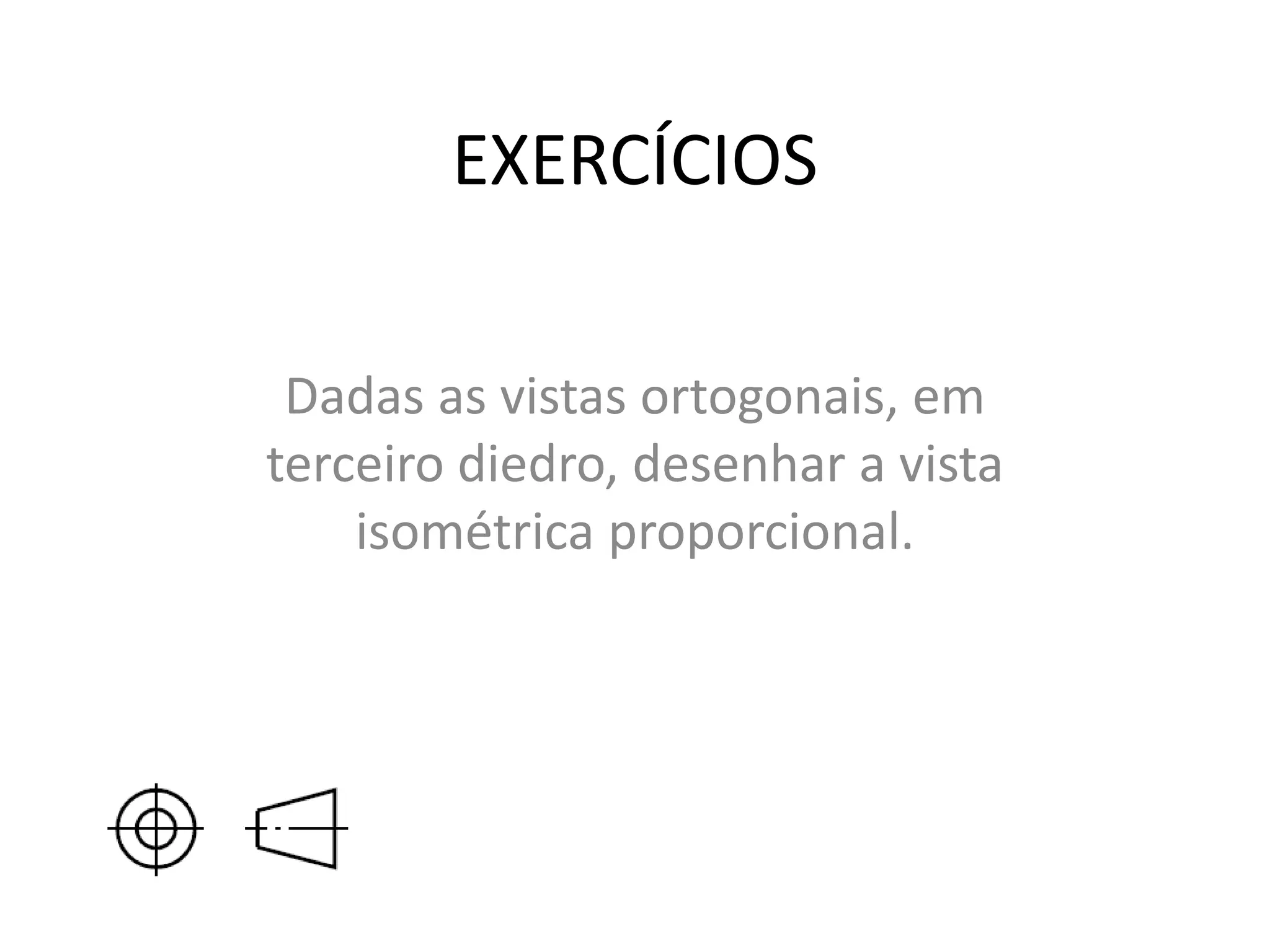

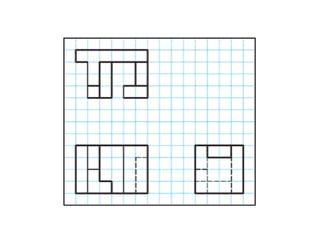

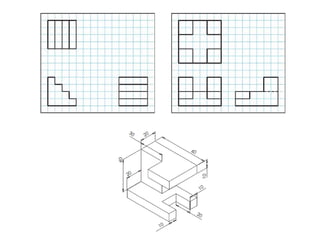

EXERCÍCIOS Dadas as vistas ortogonais, em terceiro diedro, desenhar a vista isométrica proporcional.
Projeções Ortogonais pelo 3º Diedro O plano de projeção deverá estar posicionado entre o observador e o objeto PRINCÍPIO BÁSICO DO 3° DIEDRO 1 5 . As vistas principais são obtidas em uma CAIXA TRANSPARENTE. O lado do objeto projetado no plano 1 é sempre chamado de frente. Plano 1 – Vista de Frente. Plano 2 – Vista Superior. Plano 5 – Vista Lateral Esquerda. Plano 4 – Vista Lateral Direita. Plano 3 – Vista Inferior. Plano 6 – Vista Posterior. Vistas principais do 3° Diedro 1 2 3 5 46
Comparações entre as Projeções do 1° e do 3° Diedros 1 - Quanto à vista de Frente Tanto no 1° como no 3° diedro, deve-se escolher como frente o lado que melhor representa a forma da peça, respeitando sua posição de trabalho ou de equilíbrio. 2 – Quanto às Posições relativas das vistas 1 – Vista de frente 2 – Vista Superior 3 – Vista Lateral Esquerda 4 – Vista Lateral Direita 5 – Vista Inferior 6 – Vista Posterior 1° Diedro 3° Diedro 1 1 2 2 3 34 4 5 5 6 6

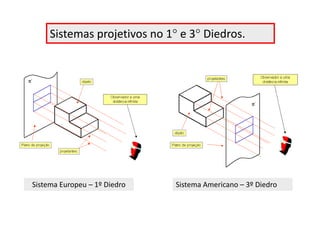

Sistemas projetivos no 1° e 3° Diedros. Sistema Europeu – 1º Diedro Sistema Americano – 3º Diedro Unidade 4
Comparações dos rebatimentos do 1° e do 3° Diedros Das vistas superior e inferior 1° DIEDRO 3° DIEDRO

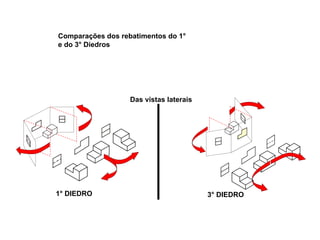

1° DIEDRO 3° DIEDRO Das vistas laterais Comparações dos rebatimentos do 1° e do 3° Diedros

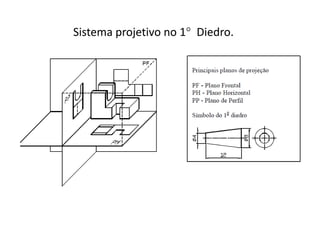

Sistema projetivo no 1° Diedro.

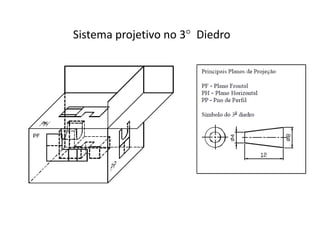

Sistema projetivo no 3° Diedro
Exemplos de símbolos utilizados em desenho técnico: Indicação de sistema projetivo no 1º e 3º diedro Sistema Europeu Sistema Americano 1º diedro 3º diedro

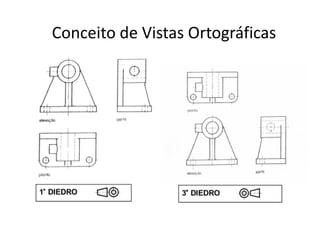

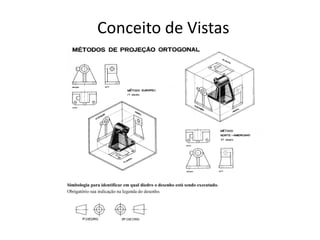

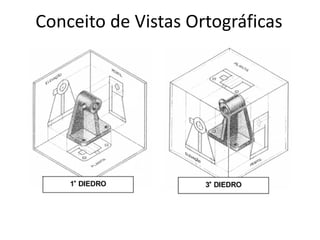

Conceito de Vistas Ortográficas
Conceito de Vistas Ortográficas
Conceito de Vistas Ortográficas

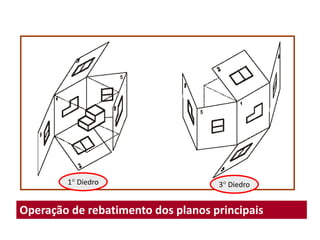

Operação de rebatimento dos planos principais Unidade 4 1° Diedro 3° Diedro

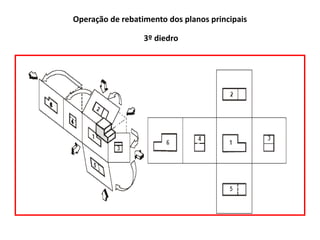

Operação de rebatimento dos planos principais 3º diedro

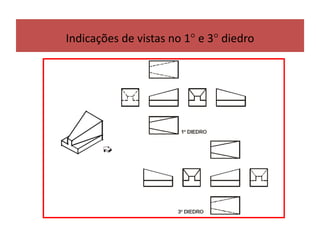

Indicações de vistas no 1° e 3° diedro

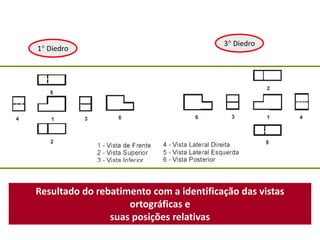

Resultado do rebatimento com a identificação das vistas ortográficas e suas posições relativas Unidade 4 1° DIEDRO 3° DIEDRO 1° Diedro 3° Diedro

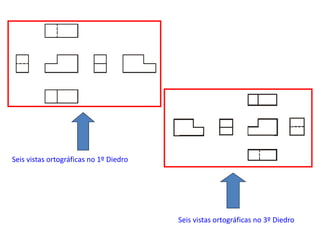

Seis vistas ortográficas no 1º Diedro Seis vistas ortográficas no 3º Diedro Unidade 4

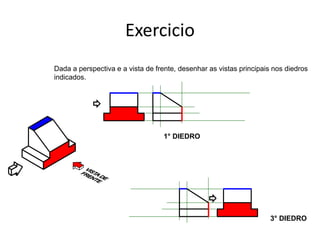

1° DIEDRO 3° DIEDRO Dada a perspectiva e a vista de frente, desenhar as vistas principais nos diedros indicados. Exercicio

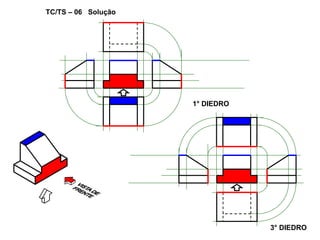

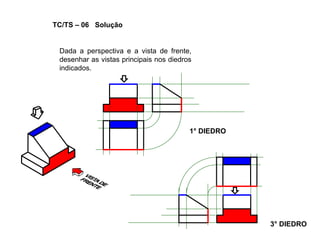

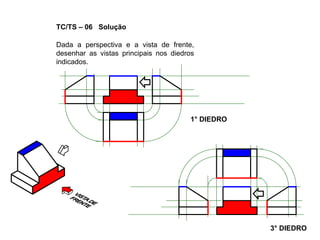

1° DIEDRO 3° DIEDRO TC/TS – 06 Solução Dada a perspectiva e a vista de frente, desenhar as vistas principais nos diedros indicados.
1° DIEDRO 3° DIEDRO TC/TS – 06 Solução Dada a perspectiva e a vista de frente, desenhar as vistas principais nos diedros indicados.

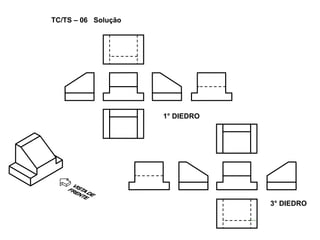

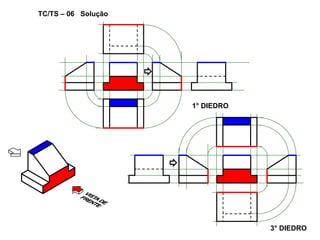

1° DIEDRO 3° DIEDRO TC/TS – 06 Solução
1° DIEDRO 3° DIEDRO TC/TS – 06 Solução
1° DIEDRO 3° DIEDRO TC/TS – 06 Solução

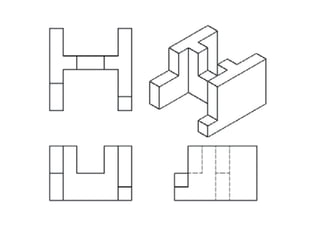

Interpretaçao de desenhos exercícios
