1. Desenho Técnico
Definições e Tipos de
Perspectivas

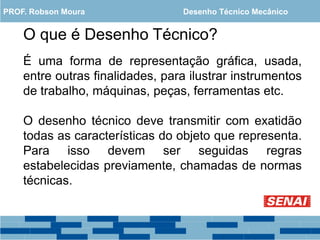

2. O que é Desenho Técnico?
É uma forma de representação gráfica, usada,
entre outras finalidades, para ilustrar instrumentos
de trabalho, máquinas, peças, ferramentas etc.
O desenho técnico deve transmitir com exatidão
todas as características do objeto que representa.
Para isso devem ser seguidas regras
estabelecidas previamente, chamadas de normas
técnicas.
PROF. Robson Moura Desenho Técnico Mecânico

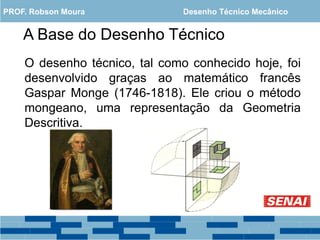

3. A Base do Desenho Técnico
O desenho técnico, tal como conhecido hoje, foi
desenvolvido graças ao matemático francês
Gaspar Monge (1746-1818). Ele criou o método
mongeano, uma representação da Geometria
Descritiva.
PROF. Robson Moura Desenho Técnico Mecânico

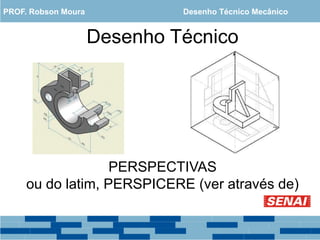

4. Desenho Técnico
PERSPECTIVAS
ou do latim, PERSPICERE (ver através de)
PROF. Robson Moura Desenho Técnico Mecânico

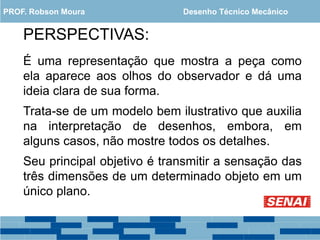

5. PERSPECTIVAS:
É uma representação que mostra a peça como
ela aparece aos olhos do observador e dá uma
ideia clara de sua forma.
Trata-se de um modelo bem ilustrativo que auxilia
na interpretação de desenhos, embora, em
alguns casos, não mostre todos os detalhes.
Seu principal objetivo é transmitir a sensação das
três dimensões de um determinado objeto em um
único plano.
PROF. Robson Moura Desenho Técnico Mecânico

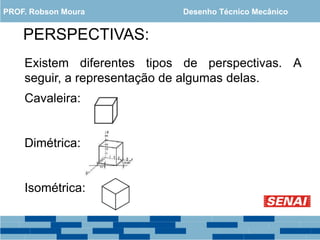

6. PERSPECTIVAS:
Existem diferentes tipos de perspectivas. A
seguir, a representação de algumas delas.
Cavaleira:

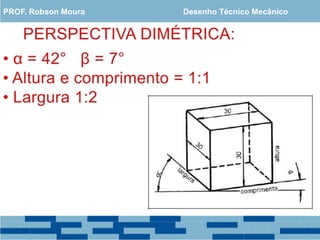

Dimétrica:
Isométrica:
PROF. Robson Moura Desenho Técnico Mecânico

7. PROF. Robson Moura Desenho Técnico Mecânico

8. PROF. Robson Moura Desenho Técnico Mecânico

9. PROF. Robson Moura Desenho Técnico Mecânico

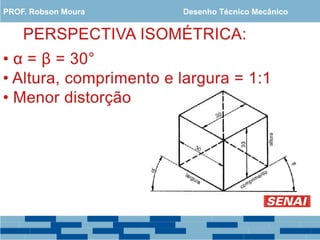

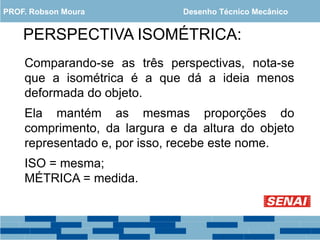

10. PERSPECTIVA ISOMÉTRICA:
Comparando-se as três perspectivas, nota-se
que a isométrica é a que dá a ideia menos
deformada do objeto.
Ela mantém as mesmas proporções do
comprimento, da largura e da altura do objeto
representado e, por isso, recebe este nome.
ISO = mesma;
MÉTRICA = medida.
PROF. Robson Moura Desenho Técnico Mecânico

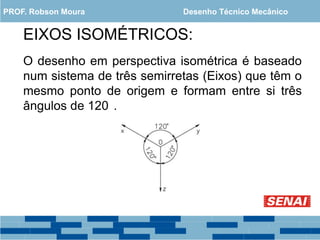

11. EIXOS ISOMÉTRICOS:
O desenho em perspectiva isométrica é baseado
num sistema de três semirretas (Eixos) que têm o
mesmo ponto de origem e formam entre si três
ângulos de 120 .
PROF. Robson Moura Desenho Técnico Mecânico

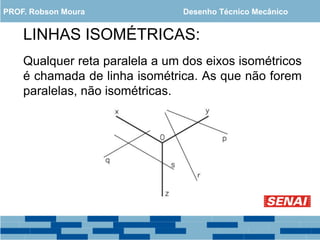

12. LINHAS ISOMÉTRICAS:
Qualquer reta paralela a um dos eixos isométricos
é chamada de linha isométrica. As que não forem
paralelas, não isométricas.
PROF. Robson Moura Desenho Técnico Mecânico

13. DESENVOLVENDO PERPECTIVAS:

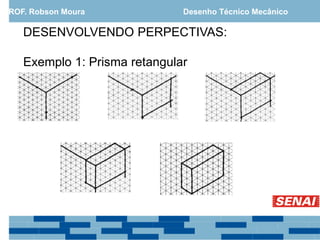

Exemplo 1: Prisma retangular
PROF. Robson Moura Desenho Técnico Mecânico

14. DESENVOLVENDO PERPECTIVAS:

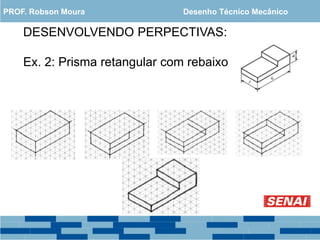

Ex. 2: Prisma retangular com rebaixo
PROF. Robson Moura Desenho Técnico Mecânico

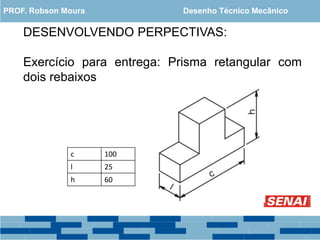

15. DESENVOLVENDO PERPECTIVAS:
Exercício para entrega: Prisma retangular com
dois rebaixos
c 100
l 25
h 60
PROF. Robson Moura Desenho Técnico Mecânico

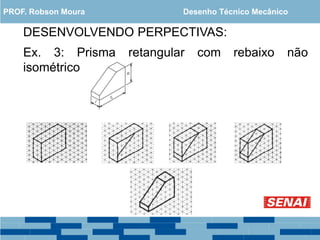

16. DESENVOLVENDO PERPECTIVAS:
Ex. 3: Prisma retangular com rebaixo não
isométrico
PROF. Robson Moura Desenho Técnico Mecânico

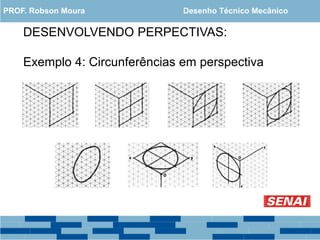

17. DESENVOLVENDO PERPECTIVAS:

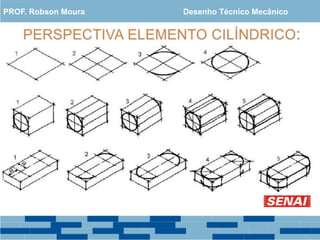

Exemplo 4: Circunferências em perspectiva
PROF. Robson Moura Desenho Técnico Mecânico

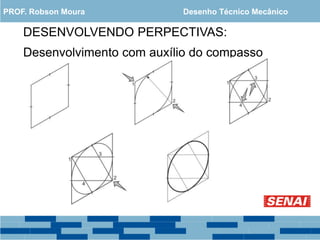

18. DESENVOLVENDO PERPECTIVAS:
Desenvolvimento com auxílio do compasso
PROF. Robson Moura Desenho Técnico Mecânico

19. PROF. Robson Moura Desenho Técnico Mecânico

20. PROF. Robson Moura Desenho Técnico Mecânico
