Ficha desenho de arcos

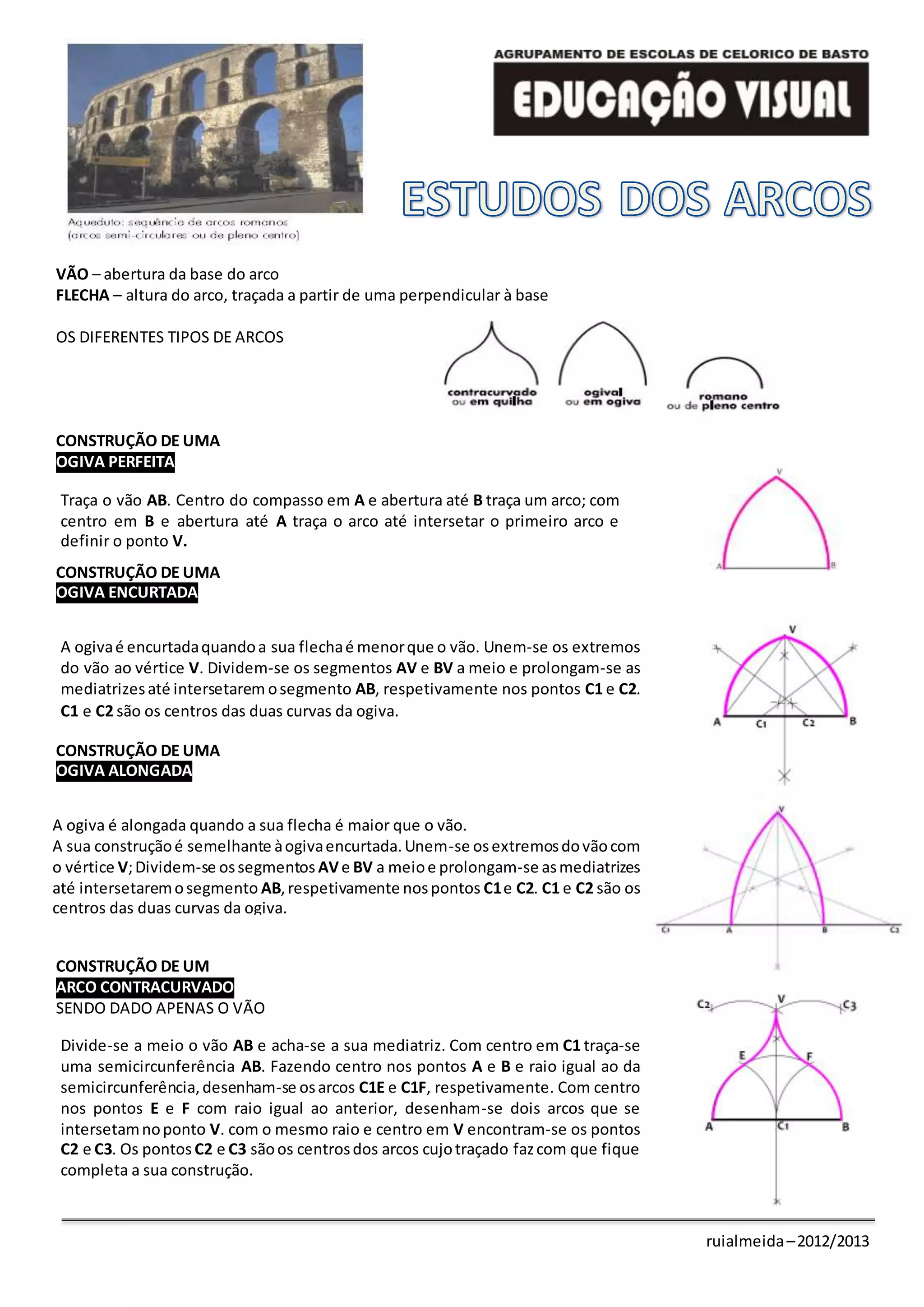

- 1. ruialmeida – 2012/2013 VÃO – abertura da base do arco FLECHA – altura do arco, traçada a partir de uma perpendicular à base OS DIFERENTES TIPOS DE ARCOS CONSTRUÇÃO DE UMA OGIVA PERFEITA Traça o vão AB. Centro do compasso em A e abertura até B traça um arco; com centro em B e abertura até A traça o arco até intersetar o primeiro arco e definir o ponto V. CONSTRUÇÃO DE UMA CONSTRUÇÃO DE UMA OGIVA ENCURTADA A ogiva é encurtada quando a sua flecha é menor que o vão. Unem-se os extremos do vão ao vértice V. Dividem-se os segmentos AV e BV a meio e prolongam-se as mediatrizes até intersetarem o segmento AB, respetivamente nos pontos C1 e C2. C1 e C2 são os centros das duas curvas da ogiva. CONSTRUÇÃO DE UMA CONSTRUÇÃO DE UMA CONSTRUÇÃO DE UMA OGIVA ALONGADA A ogiva é alongada quando a sua flecha é maior que o vão. A sua construção é semelhante à ogiva encurtada. Unem-se os extremos do vão com o vértice V; Dividem-se os segmentos AV e BV a meio e prolongam-se as mediatrizes até intersetarem o segmento AB, respetivamente nos pontos C1 e C2. C1 e C2 são os centros CONSTRUÇÃO das duas DE curvas UM da ogiva. CONSTRUÇÃO DE UM ARCO CONTRACURVADO SENDO DADO APENAS O VÃO Divide-se a meio o vão AB e acha-se a sua mediatriz. Com centro em C1 traça-se uma semicircunferência AB. Fazendo centro nos pontos A e B e raio igual ao da semicircunferência, desenham-se os arcos C1E e C1F, respetivamente. Com centro nos pontos E e F com raio igual ao anterior, desenham-se dois arcos que se intersetam no ponto V. com o mesmo raio e centro em V encontram-se os pontos C2 e C3. Os pontos C2 e C3 são os centros dos arcos cujo traçado faz com que fique completa a sua construção.
