FICHA
8
EDUCAÇÃOVISUAL

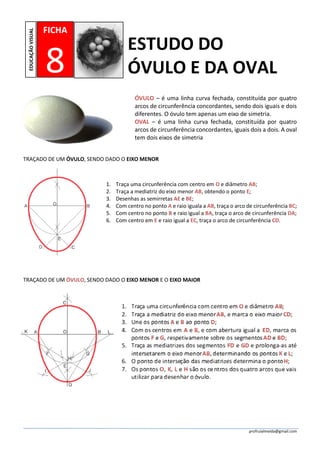

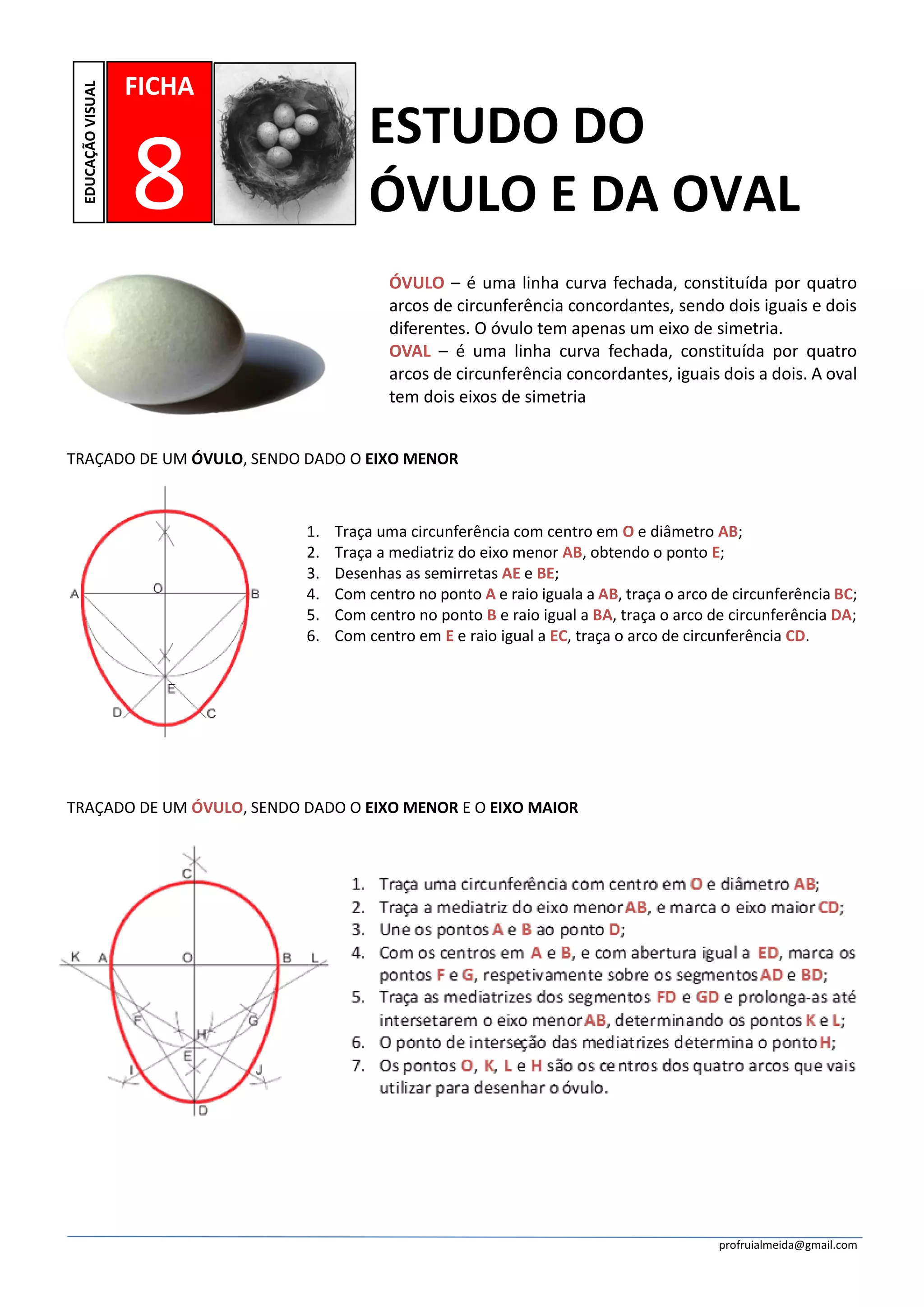

ESTUDO DO
ÓVULO E DA OVAL
ÓVULO – é uma linha curva fechada, constituída por quatro
arcos de circunferência concordantes, sendo dois iguais e dois
diferentes. O óvulo tem apenas um eixo de simetria.
OVAL – é uma linha curva fechada, constituída por quatro
arcos de circunferência concordantes, iguais dois a dois. A oval
tem dois eixos de simetria
TRAÇADO DE UM ÓVULO, SENDO DADO O EIXO MENOR
1. Traça uma circunferência com centro em O e diâmetro AB;
2. Traça a mediatriz do eixo menor AB, obtendo o ponto E;
3. Desenhas as semirretas AE e BE;
4. Com centro no ponto A e raio iguala a AB, traça o arco de circunferência BC;
5. Com centro no ponto B e raio igual a BA, traça o arco de circunferência DA;
6. Com centro em E e raio igual a EC, traça o arco de circunferência CD.
TRAÇADO DE UM ÓVULO, SENDO DADO O EIXO MENOR E O EIXO MAIOR

2. profruialmeida@gmail.com

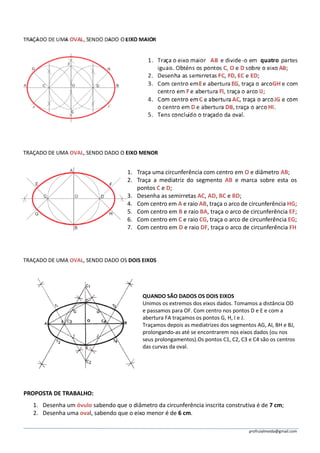

TRAÇADO DE UMA OVAL, SENDO DADO O EIXO MENOR
1. Traça uma circunferência com centro em O e diâmetro AB;
2. Traça a mediatriz do segmento AB e marca sobre esta os
pontos C e D;
3. Desenha as semirretas AC, AD, BC e BD;
4. Com centro em A e raio AB, traça o arco de circunferência HG;
5. Com centro em B e raio BA, traça o arco de circunferência EF;
6. Com centro em C e raio CG, traça o arco de circunferência EG;
7. Com centro em D e raio DF, traça o arco de circunferência FH
PROPOSTA DE TRABALHO:
1. Desenha um óvulo sabendo que o diâmetro da circunferência inscrita construtiva é de 7 cm;
2. Desenha uma oval, sabendo que o eixo menor é de 6 cm.
TRAÇADO DE UMA OVAL, SENDO DADO OS DOIS EIXOS
QUANDO SÃO DADOS OS DOIS EIXOS
Unimos os extremos dos eixos dados. Tomamos a distância OD
e passamos para OF. Com centro nos pontos D e E e com a
abertura FA traçamos os pontos G, H, I e J.
Traçamos depois as mediatrizes dos segmentos AG, AI, BH e BJ,
prolongando-as até se encontrarem nos eixos dados (ou nos
seus prolongamentos).Os pontos C1, C2, C3 e C4 são os centros
das curvas da oval.
