EBS DE CELORICO DE BASTO
DISCIPLINA: EDUCAÇÃO VISUAL

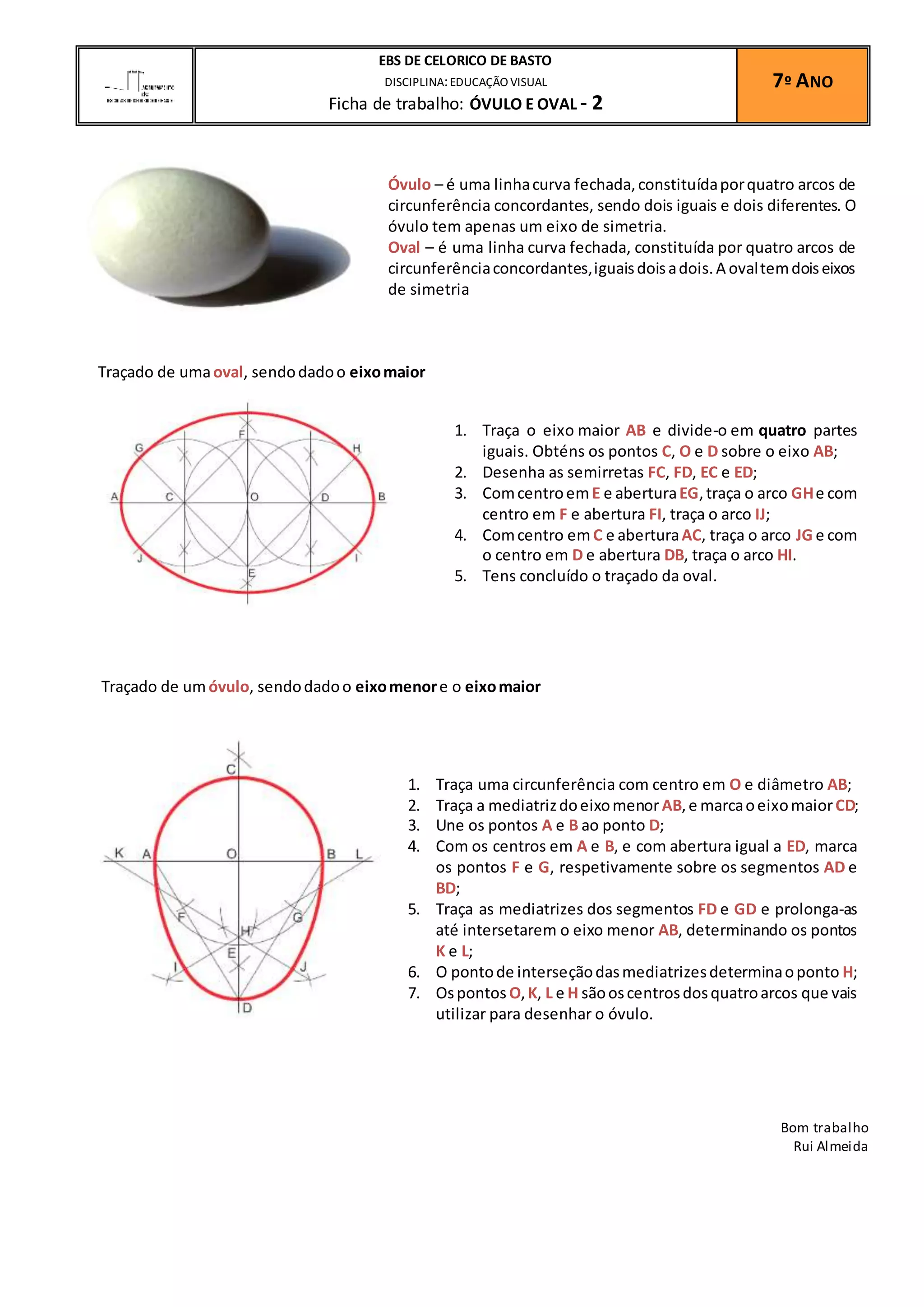

Ficha de trabalho: ÓVULO E OVAL - 2
7º ANO
Óvulo – é uma linha curva fechada, constituída por quatro arcos de
circunferência concordantes, sendo dois iguais e dois diferentes. O
óvulo tem apenas um eixo de simetria.
Oval – é uma linha curva fechada, constituída por quatro arcos de
circunferência concordantes, iguais dois a dois. A oval tem dois eixos
de simetria
Traçado de uma oval, sendo dado o eixo maior
1. Traça o eixo maior AB e divide-o em quatro partes
iguais. Obténs os pontos C, O e D sobre o eixo AB;
2. Desenha as semirretas FC, FD, EC e ED;
3. Com centro em E e abertura EG, traça o arco GH e com
centro em F e abertura FI, traça o arco IJ;
4. Com centro em C e abertura AC, traça o arco JG e com
o centro em D e abertura DB, traça o arco HI.
5. Tens concluído o traçado da oval.
Traçado de um óvulo, sendo dado o eixo menor e o eixo maior
1. Traça uma circunferência com centro em O e diâmetro AB;
2. Traça a mediatriz do eixo menor AB, e marca o eixo maior CD;
3. Une os pontos A e B ao ponto D;
4. Com os centros em A e B, e com abertura igual a ED, marca
os pontos F e G, respetivamente sobre os segmentos AD e
BD;
5. Traça as mediatrizes dos segmentos FD e GD e prolonga-as
até intersetarem o eixo menor AB, determinando os pontos
K e L;
6. O ponto de interseção das mediatrizes determina o ponto H;
7. Os pontos O, K, L e H são os centros dos quatro arcos que vais
utilizar para desenhar o óvulo.
