Disciplina: Arquitectura de Computadores

Prof.: Felipe Pereira

Trabalho sobre: “Avarias mais Comuns dos Computadores”

Alunos: Marco Soares e Issuf Injai

Nº: 14 e 11
 Problemas de Arranque

 Problemas de Vídeo

 Problemas com a Placa Principal

 Problemas com o Teclado

 Problemas de CMOS

 Problemas de Memória

 Problemas com o Disco Rígido

 Problemas com a Porta da Impressora.

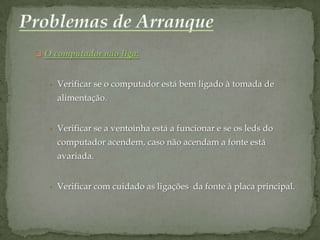

 O computador não liga:



   • Verificar se o computador está bem ligado à tomada de
     alimentação.


   • Verificar se a ventoinha está a funcionar e se os leds do
     computador acendem, caso não acendam a fonte está
     avariada.


   • Verificar com cuidado as ligações da fonte à placa principal.

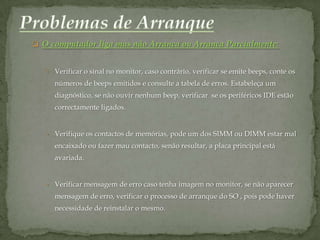

 O computador liga mas não Arranca ou Arranca Parcialmente:


   • Verificar o sinal no monitor, caso contrário, verificar se emite beeps, conte os
     números de beeps emitidos e consulte a tabela de erros. Estabeleça um
     diagnóstico, se não ouvir nenhum beep, verificar se os periféricos IDE estão
     correctamente ligados.


   • Verifique os contactos de memórias, pode um dos SIMM ou DIMM estar mal
     encaixado ou fazer mau contacto, senão resultar, a placa principal está
     avariada.


   • Verificar mensagem de erro caso tenha imagem no monitor, se não aparecer
     mensagem de erro, verificar o processo de arranque do SO , pois pode haver
     necessidade de reinstalar o mesmo.

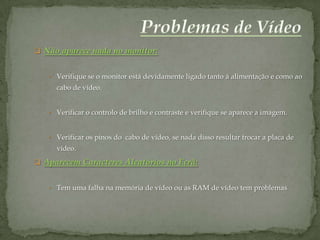

 Não aparece nada no monitor:


   • Verifique se o monitor está devidamente ligado tanto à alimentação e como ao
     cabo de vídeo.


   • Verificar o controlo de brilho e contraste e verifique se aparece a imagem.



   • Verificar os pinos do cabo de vídeo, se nada disso resultar trocar a placa de
     vídeo.
 Aparecem Caracteres Aleatórios no Ecrã:


   • Tem uma falha na memória de vídeo ou as RAM de vídeo tem problemas.
 A Imagem Rola Horizontalmente ou Verticalmente:


   • Normalmente, alguns monitores têm o botão para controlar a
     sincronização, vertical e horizontal, se for o caso rode-os até estabelecer a
     imagem.


   • Senão conseguir rodar a imagem ajuste o botão de sincronização, caso
     contrário mande reparar o monitor.



 As Linhas de Cima da Imagem são Mais Largas do que as de Baixo:


   • A linearidade do monitor está desalinhada, tem que mandar reparar o
     monitor.

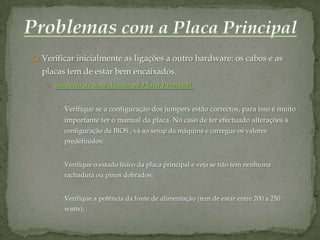

 Verificar inicialmente as ligações a outro hardware: os cabos e as
  placas tem de estar bem encaixados.
   o Suspeita de uma Avaria na Placa Principal:



       Verifique se a configuração dos jumpers estão correctos, para isso é muito
        importante ter o manual da placa. No caso de ter efectuado alterações à
        configuração da BIOS , vá ao setup da máquina e carregue os valores
        predefinidos;


       Verifique o estado físico da placa principal e veja se não tem nenhuma
        rachadura ou pinos dobrados;


       Verifique a potência da fonte de alimentação (tem de estar entre 200 a 250
        watts);
 A Placa Principal está Estalada:




   No momento da montagem ter atenção especialmente aos

    cantos e ter cuidado de colocar os pinos nos buracos
    respectivos. Também, ter cuidado a colocar ao colocar a
    placa nos slots de expansão.
 Keyboard Error ou Keyboard Not Found:



    Verifique inicialmente se o teclado está devidamente ligado, caso esteja

     em boas condições tem o integrado do controlador do teclado avariado

     ou queimou o fusível do teclado, na placa principal;



    Verifique o microfusível, no caso do fusível estar queimado poderá

     substituí-lo. Se estiver bom poderá haver uma avaria no circuito

     integrado controlador do teclado, terá de substituir a placa principal.

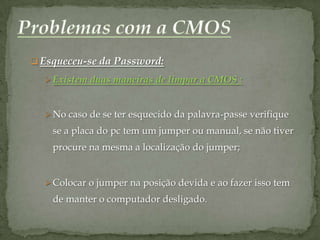

 Esqueceu-se da Password:

   Existem duas maneiras de limpar a CMOS :



   No caso de se ter esquecido da palavra-passe verifique
    se a placa do pc tem um jumper ou manual, se não tiver
    procure na mesma a localização do jumper;


   Colocar o jumper na posição devida e ao fazer isso tem
    de manter o computador desligado.

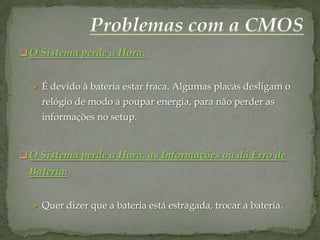

 O Sistema perde a Hora:


   É devido à bateria estar fraca. Algumas placas desligam o
    relógio de modo a poupar energia, para não perder as
    informações no setup.


 O Sistema perde a Hora, as Informações ou dá Erro de
 Bateria:


   Quer dizer que a bateria está estragada, trocar a bateria.

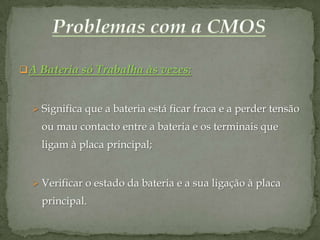

 A Bateria só Trabalha às vezes:


   Significa que a bateria está ficar fraca e a perder tensão
    ou mau contacto entre a bateria e os terminais que
    ligam à placa principal;


   Verificar o estado da bateria e a sua ligação à placa
    principal.

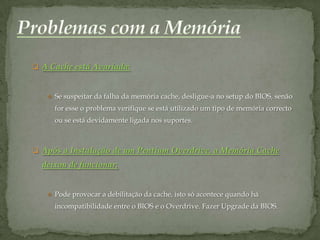

 A Cache está Avariada:



    Se suspeitar da falha da memória cache, desligue-a no setup do BIOS, senão
     for esse o problema verifique se está utilizado um tipo de memória correcto
     ou se está devidamente ligada nos suportes.



 Após a Instalação de um Pentium Overdrive, a Memória Cache
  deixou de funcionar:


    Pode provocar a debilitação da cache, isto só acontece quando há
     incompatibilidade entre o BIOS e o Overdrive. Fazer Upgrade da BIOS.

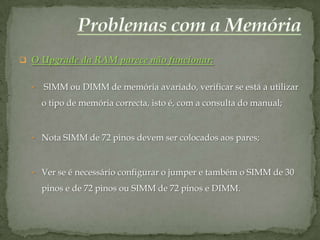

 O Upgrade da RAM parece não funcionar:


  •   SIMM ou DIMM de memória avariado, verificar se está a utilizar
      o tipo de memória correcta, isto é, com a consulta do manual;


  • Nota SIMM de 72 pinos devem ser colocados aos pares;



  • Ver se é necessário configurar o jumper e também o SIMM de 30

      pinos e de 72 pinos ou SIMM de 72 pinos e DIMM.

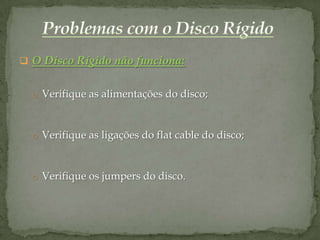

 O Disco Rígido não funciona:


  o Verifique as alimentações do disco;



  o Verifique as ligações do flat cable do disco;



  o Verifique os jumpers do disco.

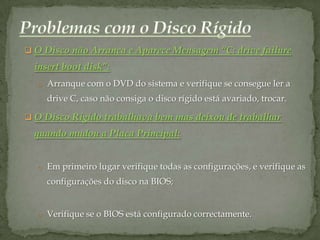

 O Disco não Arranca e Aparece Mensagem “C: drive failure
  insert boot disk”:
  o Arranque com o DVD do sistema e verifique se consegue ler a
     drive C, caso não consiga o disco rígido está avariado, trocar.

 O Disco Rígido trabalhava bem mas deixou de trabalhar
  quando mudou a Placa Principal:


  o Em primeiro lugar verifique todas as configurações, e verifique as
     configurações do disco na BIOS;


  o Verifique se o BIOS está configurado correctamente.

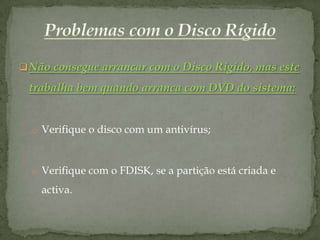

 Não consegue arrancar com o Disco Rígido, mas este

 trabalha bem quando arranca com DVD do sistema:


  o Verifique o disco com um antivírus;



  o Verifique com o FDISK, se a partição está criada e

    activa.

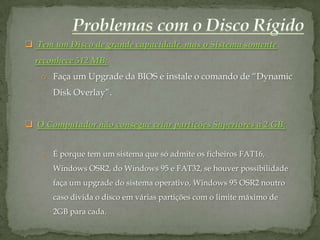

 Tem um Disco de grande capacidade, mas o Sistema somente
  reconhece 512 MB:
   o Faça um Upgrade da BIOS e instale o comando de “Dynamic
      Disk Overlay”.


 O Computador não consegue criar partições Superiores a 2 GB:


   o É porque tem um sistema que só admite os ficheiros FAT16,
      Windows OSR2, do Windows 95 e FAT32, se houver possibilidade
      faça um upgrade do sistema operativo, Windows 95 OSR2 noutro
      caso divida o disco em várias partições com o limite máximo de
      2GB para cada.

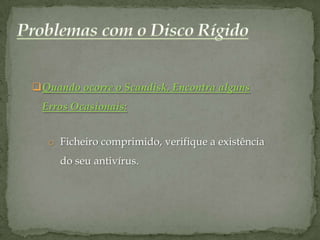

Quando ocorre o Scandisk, Encontra alguns
 Erros Ocasionais:


   o Ficheiro comprimido, verifique a existência
     do seu antivírus.
 Verifique as ligações tanto do cabo e da impressora, se não
  estiver em condições verifique com outro cabo, reinstalar o
  driver da impressora se o mesmo estiver a trabalhar com o
  Windows. Senão contacte os serviços técnicos do fornecedor e
  fabricante da impressora;
   Se a impressora não estiver a imprimir nada faça um teste para
     verificar as condições da impressora se não resultar a impressora
     está avariada, caso contrário mande imprimir a partir do MS DOS
     ou da linha do comando do Windows, verificar a impressora no
     Windows.

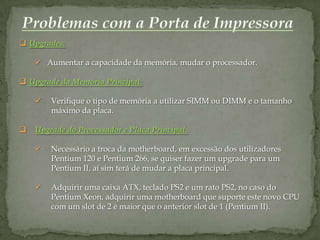

 Upgrades:

     Aumentar a capacidade da memória, mudar o processador.

 Upgrade da Memória Principal:

       Verifique o tipo de memória a utilizar SIMM ou DIMM e o tamanho
        máximo da placa.

   Upgrade do Processador e Placa Principal:

       Necessário a troca da motherboard, em excessão dos utilizadores
        Pentium 120 e Pentium 266, se quiser fazer um upgrade para um
        Pentium II, aí sim terá de mudar a placa principal.

       Adquirir uma caixa ATX, teclado PS2 e um rato PS2, no caso do
        Pentium Xeon, adquirir uma motherboard que suporte este novo CPU
        com um slot de 2 é maior que o anterior slot de 1 (Pentium II).

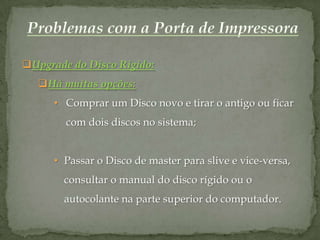

Upgrade do Disco Rígido:
   Há muitas opções:
      • Comprar um Disco novo e tirar o antigo ou ficar
        com dois discos no sistema;


      • Passar o Disco de master para slive e vice-versa,
        consultar o manual do disco rígido ou o
        autocolante na parte superior do computador.
