3. NOÇÕES DE ESCALAS Representam, de forma gráfica, um mapa e o espaço geográfico real Com isso os mapas podem utilizar duas escalas: -numérica ou gráfica

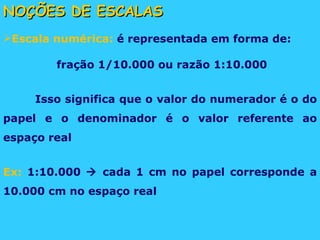

4. NOÇÕES DE ESCALAS Escala numérica: é representada em forma de: fração 1/10.000 ou razão 1:10.000 Isso significa que o valor do numerador é o do papel e o denominador é o valor referente ao espaço real Ex: 1:10.000  cada 1 cm no papel corresponde a 10.000 cm no espaço real

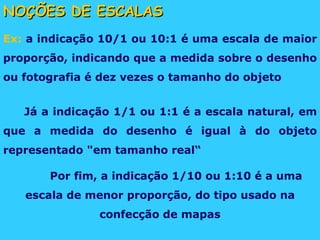

5. NOÇÕES DE ESCALAS Ex: a indicação 10/1 ou 10:1 é uma escala de maior proporção, indicando que a medida sobre o desenho ou fotografia é dez vezes o tamanho do objeto Já a indicação 1/1 ou 1:1 é a escala natural, em que a medida do desenho é igual à do objeto representado "em tamanho real“ Por fim, a indicação 1/10 ou 1:10 é a uma escala de menor proporção, do tipo usado na confecção de mapas

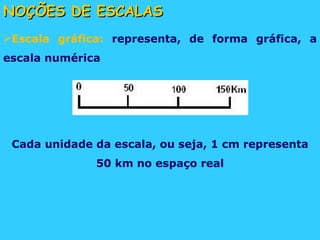

6. NOÇÕES DE ESCALAS Escala gráfica: representa, de forma gráfica, a escala numérica Cada unidade da escala, ou seja, 1 cm representa 50 km no espaço real

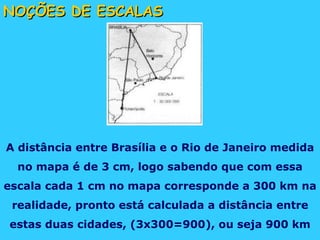

7. NOÇÕES DE ESCALAS A distância entre Brasília e o Rio de Janeiro medida no mapa é de 3 cm, logo sabendo que com essa escala cada 1 cm no mapa corresponde a 300 km na realidade, pronto está calculada a distância entre estas duas cidades, (3x300=900), ou seja 900 km

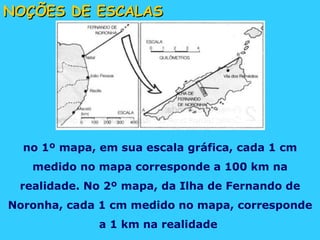

8. NOÇÕES DE ESCALAS no 1º mapa, em sua escala gráfica, cada 1 cm medido no mapa corresponde a 100 km na realidade. No 2º mapa, da Ilha de Fernando de Noronha, cada 1 cm medido no mapa, corresponde a 1 km na realidade

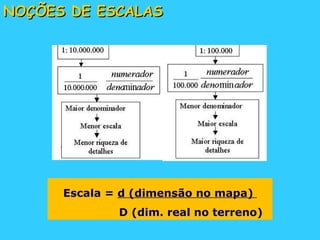

9. NOÇÕES DE ESCALAS Escala = d (dimensão no mapa) D (dim. real no terreno)

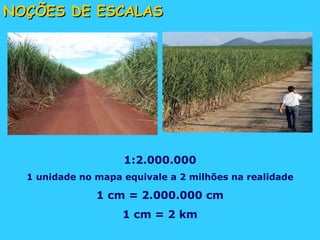

10. NOÇÕES DE ESCALAS 1:2.000.000 1 unidade no mapa equivale a 2 milhões na realidade 1 cm = 2.000.000 cm 1 cm = 2 km

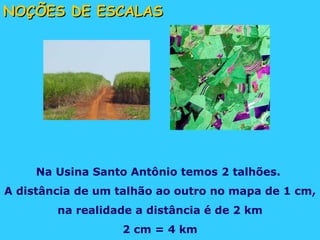

11. NOÇÕES DE ESCALAS Na Usina Santo Antônio temos 2 talhões. A distância de um talhão ao outro no mapa de 1 cm, na realidade a distância é de 2 km 2 cm = 4 km

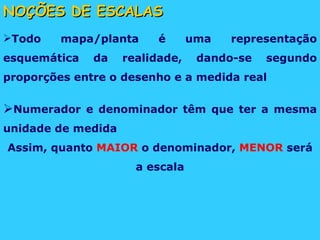

12. NOÇÕES DE ESCALAS Todo mapa/planta é uma representação esquemática da realidade, dando-se segundo proporções entre o desenho e a medida real Numerador e denominador têm que ter a mesma unidade de medida Assim, quanto MAIOR o denominador, MENOR será a escala

13. NOÇÕES DE ESCALAS Interpretação Uma escala de 1:500 informa que, o comprimento de um segmento representado em uma planta, equivale a quinhentas vezes este comprimento no campo Exemplos a)1m em planta representa uma linha de 500m no terreno

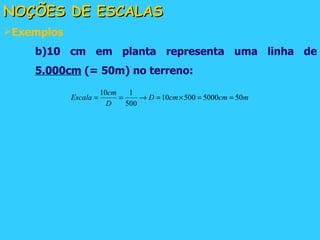

14. NOÇÕES DE ESCALAS Exemplos b)10 cm em planta representa uma linha de 5.000cm (= 50m) no terreno:

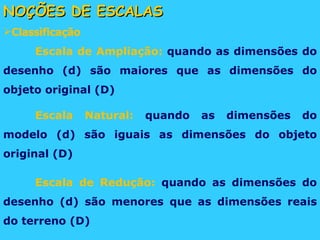

15. NOÇÕES DE ESCALAS Classificação Escala de Ampliação: quando as dimensões do desenho (d) são maiores que as dimensões do objeto original (D) Escala Natural: q uando as dimensões do modelo (d) são iguais as dimensões do objeto original (D) Escala de Redução: q uando as dimensões do desenho (d) são menores que as dimensões reais do terreno (D)

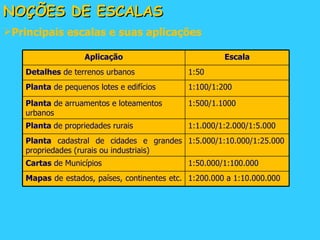

16. NOÇÕES DE ESCALAS Principais escalas e suas aplicações Aplicação Escala Detalhes de terrenos urbanos 1:50 Planta de pequenos lotes e edifícios 1:100/1:200 Planta de arruamentos e loteamentos urbanos 1:500/1.1000 Planta de propriedades rurais 1:1.000/1:2.000/1:5.000 Planta cadastral de cidades e grandes propriedades (rurais ou industriais) 1:5.000/1:10.000/1:25.000 Cartas de Municípios 1:50.000/1:100.000 Mapas de estados, países, continentes etc. 1:200.000 a 1:10.000.000

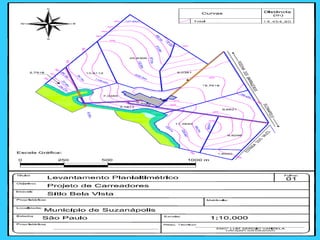

18. NOÇÕES DE ESCALAS Critérios para escolha da escala A escala do desenho topográfico depende: -precisão do levantamento -finalidade do desenho -precisão dos instrumentos de medidas utilizados -métodos empregados

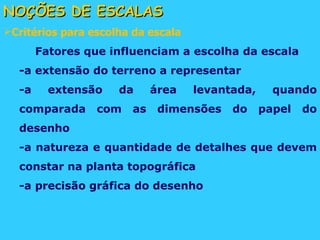

19. NOÇÕES DE ESCALAS Critérios para escolha da escala Fatores que influenciam a escolha da escala -a extensão do terreno a representar -a extensão da área levantada, quando comparada com as dimensões do papel do desenho -a natureza e quantidade de detalhes que devem constar na planta topográfica -a precisão gráfica do desenho

20. EQUIPAMENTOS, APARELHOS E ACESSÓRIOS Trena

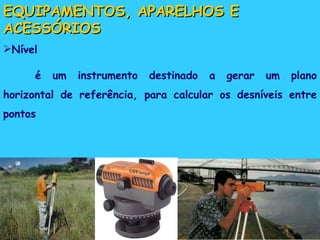

21. EQUIPAMENTOS, APARELHOS E ACESSÓRIOS Nível é um instrumento destinado a gerar um plano horizontal de referência, para calcular os desníveis entre pontos

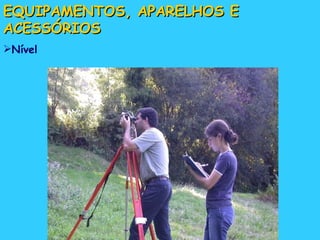

22. EQUIPAMENTOS, APARELHOS E ACESSÓRIOS Nível

23. EQUIPAMENTOS, APARELHOS E ACESSÓRIOS Nível

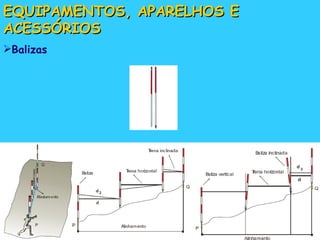

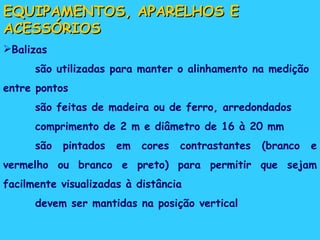

24. EQUIPAMENTOS, APARELHOS E ACESSÓRIOS Balizas são utilizadas para manter o alinhamento na medição entre pontos são feitas de madeira ou de ferro, arredondados comprimento de 2 m e diâmetro de 16 à 20 mm são pintados em cores contrastantes (branco e vermelho ou branco e preto) para permitir que sejam facilmente visualizadas à distância devem ser mantidas na posição vertical

25. EQUIPAMENTOS, APARELHOS E ACESSÓRIOS Balizas

26. EQUIPAMENTOS, APARELHOS E ACESSÓRIOS Mira determinação da altura dos pontos

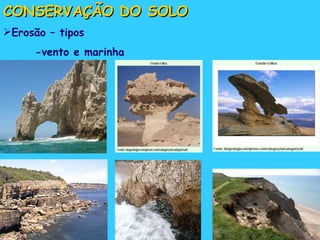

27. CONSERVAÇÃO DO SOLO Erosão – tipos -vento e marinha

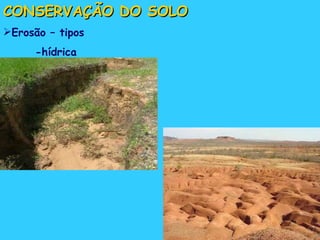

28. CONSERVAÇÃO DO SOLO Erosão – tipos -hídrica

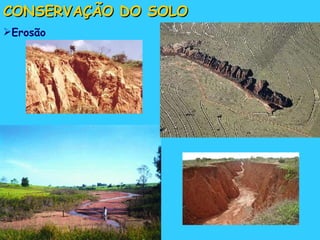

29. CONSERVAÇÃO DO SOLO Erosão

30. CONSERVAÇÃO DO SOLO Erosão – tipos -hídrica

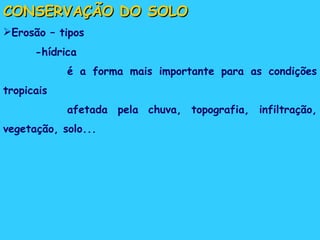

31. CONSERVAÇÃO DO SOLO Erosão – tipos -hídrica CONSERVAÇÃO DO SOLO Erosão – tipos -hídrica é a forma mais importante para as condições tropicais afetada pela chuva, topografia, infiltração, vegetação, solo...

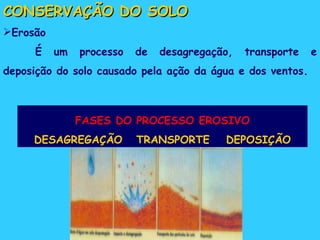

32. CONSERVAÇÃO DO SOLO Erosão É um processo de desagregação, transporte e deposição do solo causado pela ação da água e dos ventos. FASES DO PROCESSO EROSIVO DESAGREGAÇÃO TRANSPORTE DEPOSIÇÃO

33. CONSERVAÇÃO DO SOLO Erosão

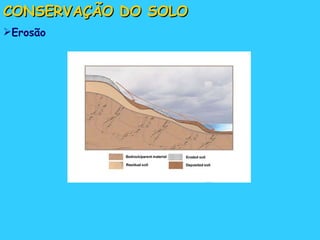

34. CONSERVAÇÃO DO SOLO Erosão
