O documento discute os tipos de escala em mapas. Existem duas escalas principais: escala numérica e escala gráfica. A escala numérica expressa a relação entre distâncias no mapa e na realidade em números, enquanto a escala gráfica usa um segmento graduado. Mapas podem ser classificados como de pequena, média ou grande escala dependendo da área representada.

2. Quais os tipos de escala de um mapa?
Escala
Relação entre a distância no mapa e a distância
correspondente na realidade.
A escala é um dos elementos fundamentais do mapa.
Existem dois tipos de escala:
Escala numérica Escala gráfica
1:10 000
0 10 km
1/10 000
1
10 000

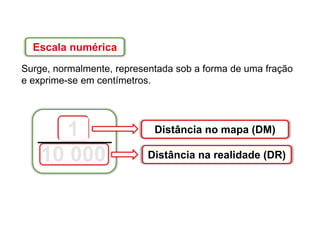

3. Escala numérica
Surge, normalmente, representada sob a forma de uma fração
e exprime-se em centímetros.
Distância no mapa (DM)
Distância na realidade (DR)
1
10 000

4. 0 10 km
Escala gráfica
Representa-se através de um segmento de reta graduado, que
se encontra dividido em partes iguais.
Distância no mapa
(DM)
Distância na realidade
(DR)
Este tipo de escala surge
habitualmente representada
em metros ou quilómetros.

5. Conversão de escalas
Relembra
Km
Numérica Gráfica Gráfica Numérica
Escala numérica
1:50 000
Escala gráfica
Redução
50 000 cm = 500 m
Redução
300 km = 30 000 000 cm
Escala gráfica Escala numérica
1:30 000 000
0 300 km
1 cm
0 500 m
1 cm
hm dam m dm cm mm

6. Como calcular distância reais através de um
mapa?
1/25 000
A
B
1.º Verifica a escala do mapa
1/25 000
2.º Descobre a distância no mapa
7,8 cm
3.º Efetua os cálculos utilizando
a seguinte fórmula:
𝐄 =
𝐃𝐌
𝐃𝐑
1
25 000
=
7,8
𝓍
⟺ 𝓍 =
25 000 × 7,8
1
⟺
⟺ 𝓍 = 195 000 𝑐𝑚 ⟺ 𝓍 = 1950 𝑚

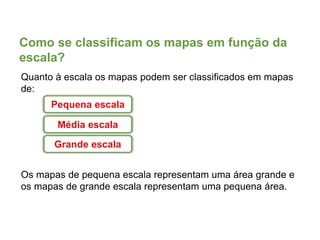

7. Como se classificam os mapas em função da
escala?
Quanto à escala os mapas podem ser classificados em mapas
de:
Os mapas de pequena escala representam uma área grande e
os mapas de grande escala representam uma pequena área.
Pequena escala
Média escala
Grande escala

8. Mapas de pequena escala
Planisfério
Mapa de pequena escala que representa a totalidade
da superfície da Terra.

9. Mapas de grande escala
Planta
Mapa de grande escala que pode representar uma
cidade, parte dela ou um edifício, com escala maior do
que 1/10 000.

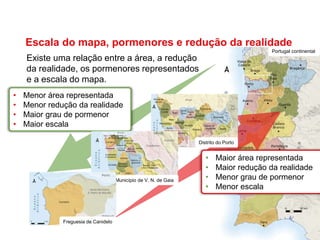

10. Portugal continental
Escala do mapa, pormenores e redução da realidade
Existe uma relação entre a área, a redução
da realidade, os pormenores representados
e a escala do mapa.
• Menor área representada
• Menor redução da realidade
• Maior grau de pormenor
• Maior escala
• Maior área representada
• Maior redução da realidade
• Menor grau de pormenor
• Menor escala
Distrito do Porto
Município de V. N. de Gaia
Freguesia de Canidelo

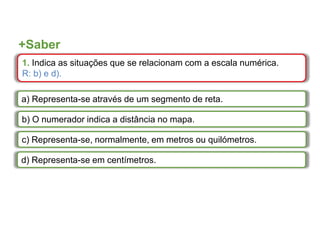

11. +Saber
1. Indica as situações que se relacionam com a escala numérica.
R: b) e d).
a) Representa-se através de um segmento de reta.
b) O numerador indica a distância no mapa.
c) Representa-se, normalmente, em metros ou quilómetros.
d) Representa-se em centímetros.

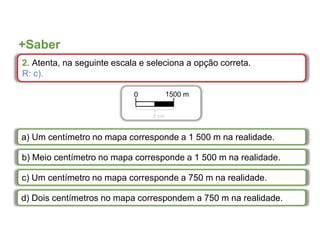

12. +Saber
2. Atenta, na seguinte escala e seleciona a opção correta.
R: c).
a) Um centímetro no mapa corresponde a 1 500 m na realidade.
b) Meio centímetro no mapa corresponde a 1 500 m na realidade.
c) Um centímetro no mapa corresponde a 750 m na realidade.
d) Dois centímetros no mapa correspondem a 750 m na realidade.
0 1500 m
2 cm

13. +Saber
3. Completa as frases de forma a obter afirmações verdadeiras.
a) Os mapas de pequena escala retratam áreas muito _________, e
por isso com ________ pormenor, pois a realidade foi ________
reduzida para estar representada no mapa. É disso exemplo os
_____________.
a
b c
d
b) Os mapas de grande escala representam áreas pouco _________,
com __________ pormenor, pois a realidade foi __________reduzida
para estar representada no mapa. É disso exemplo as __________.
e
f g
h
grandes
menos mais
planisférios
extensas
mais menos
plantas

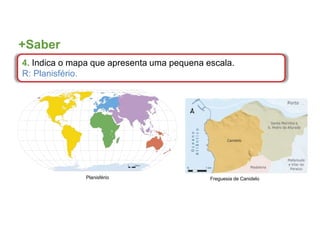

14. +Saber
4. Indica o mapa que apresenta uma pequena escala.
R: Planisfério.
Freguesia de Canidelo
Planisfério
