O documento discute a escala cartográfica, que define a relação entre distâncias em um mapa e suas correspondentes na superfície terrestre. Existem dois tipos de escalas: numérica, que é representada como uma fração, e gráfica, que é um segmento de reta que permite medir distâncias. O texto também aborda como calcular a escala e as vantagens e desvantagens de cada tipo.

1. Recursos Energéticos
Ministério da Educação
Instituto Federal de Educação, Ciência e Tecnologia do Ceará-IFCE
Curso de Licenciatura em Geografia – campus Crateús
ESCALA CARTOGRÁFICA
Professores Residentes:
Hian Sales
Naiara Silva

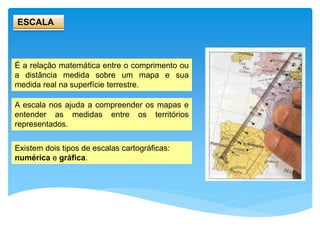

2. ESCALA
É a relação matemática entre o comprimento ou
a distância medida sobre um mapa e sua
medida real na superfície terrestre.
A escala nos ajuda a compreender os mapas e
entender as medidas entre os territórios
representados.

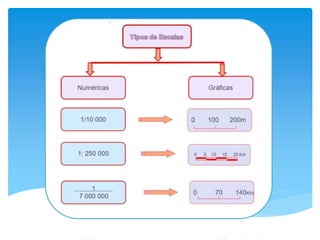

Existem dois tipos de escalas cartográficas:
numérica e gráfica.

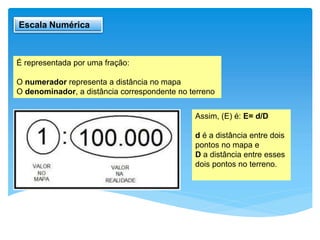

4. Escala Numérica
É representada por uma fração:
O numerador representa a distância no mapa
O denominador, a distância correspondente no terreno
Assim, (E) é: E= d/D
d é a distância entre dois
pontos no mapa e
D a distância entre esses
dois pontos no terreno.

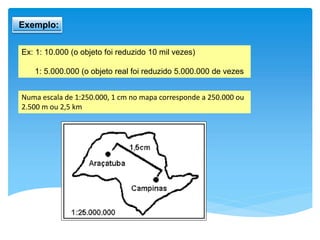

5. Exemplo:
Ex: 1: 10.000 (o objeto foi reduzido 10 mil vezes)
1: 5.000.000 (o objeto real foi reduzido 5.000.000 de vezes
Numa escala de 1:250.000, 1 cm no mapa corresponde a 250.000 ou
2.500 m ou 2,5 km

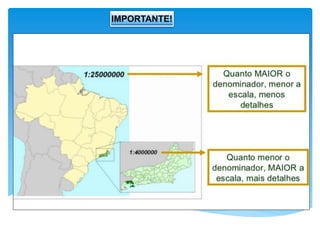

6. IMPORTANTE!

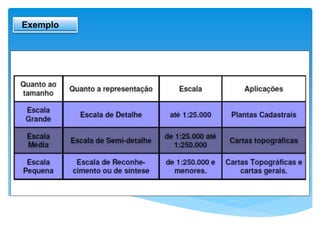

7. Exemplo

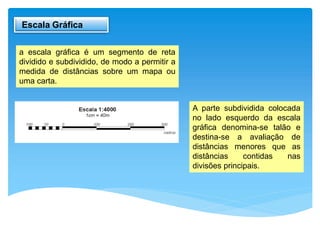

8. Escala Gráfica
a escala gráfica é um segmento de reta
dividido e subdividido, de modo a permitir a
medida de distâncias sobre um mapa ou
uma carta.
A parte subdividida colocada
no lado esquerdo da escala
gráfica denomina-se talão e
destina-se a avaliação de
distâncias menores que as
distâncias contidas nas
divisões principais.

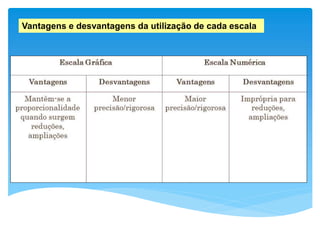

9. Vantagens e desvantagens da utilização de cada escala

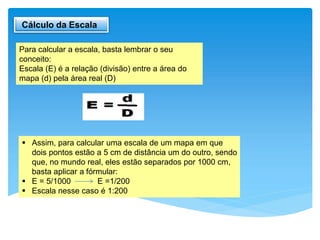

10. Cálculo da Escala
Para calcular a escala, basta lembrar o seu
conceito:
Escala (E) é a relação (divisão) entre a área do
mapa (d) pela área real (D)
 Assim, para calcular uma escala de um mapa em que
dois pontos estão a 5 cm de distância um do outro, sendo
que, no mundo real, eles estão separados por 1000 cm,
basta aplicar a fórmular:
 E = 5/1000 E =1/200
 Escala nesse caso é 1:200

11. Obrigad@
