1. Fonte: Indica a Origem dos dados e informações apresentadas no mapa
Fonte: IBGE

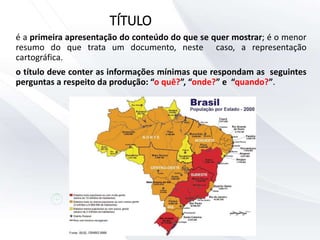

2. é a primeira apresentação do conteúdo do que se quer mostrar; é o menor
resumo do que trata um documento, neste caso, a representação
cartográfica.
o título deve conter as informações mínimas que respondam as seguintes
perguntas a respeito da produção: “o quê?”, “onde?” e “quando?”.

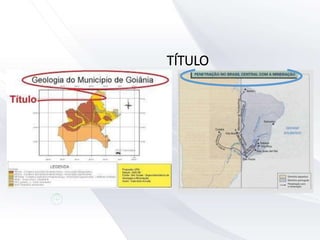

TÍTULO

3. Professor
Henry TÍTULO

4. Legenda

5. parte de uma carta ou mapa que contém o significado dos
fenômenos representados nela, geralmente traduzidos por
símbolos, cores e traços capazes de explicar de modo resumido a
ocorrência de um determinado objeto ou fenômeno, de acordo
com sua distribuição no espaço geográfico.
LEGENDA

6. LEGENDA

7. Orientação

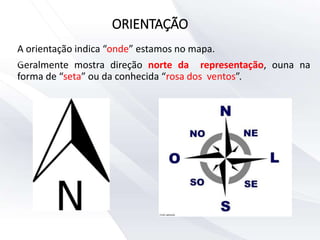

8. A orientação indica “onde” estamos no mapa.
Geralmente mostra direção norte da representação, ouna na
forma de “seta” ou da conhecida “rosa dos ventos”.
Professor
Henry
ORIENTAÇÃO

9. Professor
Henry
ORIENTAÇÃO

10. Fonte

11. Professor
Henry
FONTE
FONTE

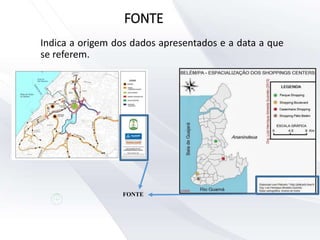

Indica a origem dos dados apresentados e a data a que
se referem.

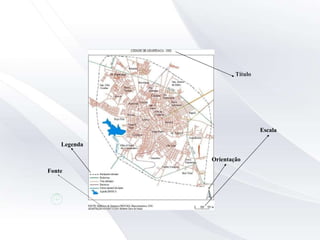

12. Professor
Henry
Título
Orientação
Escala
Fonte
Legenda

13. ESCALAS
CARTOGRÁFICAS

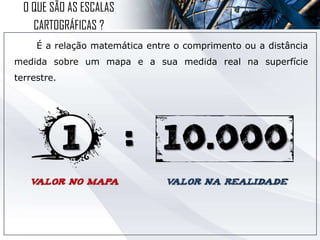

14. É a relação matemática entre o comprimento ou a distância
medida sobre um mapa e a sua medida real na superfície
terrestre.
O QUE SÃO AS ESCALAS
CARTOGRÁFICAS ?

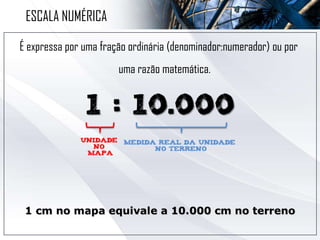

15. É expressa por uma fração ordinária (denominador:numerador) ou por
uma razão matemática.
ESCALA NUMÉRICA

16. É a representação gráfica de distâncias do terreno
sobre uma linha reta graduada.
ESCALAS GRÁFICA
1 Cm 2 Cm

17. ESCALA GRANDE
OU
ESCALA PEQUENA

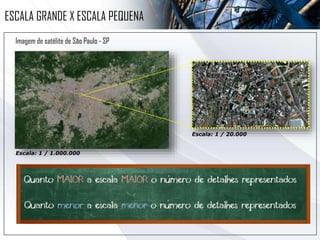

18. ESCALA GRANDE X ESCALA PEQUENA
Escala: 1 / 1.000.000
Escala: 1 / 20.000

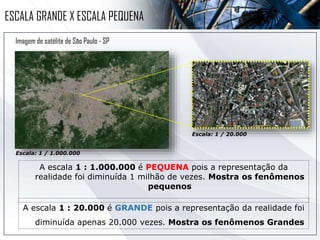

A escala 1 : 20.000 é GRANDE pois a representação da realidade foi
diminuída apenas 20.000 vezes. Mostra os fenômenos Grandes
A escala 1 : 1.000.000 é PEQUENA pois a representação da
realidade foi diminuída 1 milhão de vezes. Mostra os fenômenos
pequenos
Imagem de satélite de São Paulo - SP

19. ESCALA GRANDE X ESCALA PEQUENA
Escala: 1 / 1.000.000
Escala: 1 / 20.000
Imagem de satélite de São Paulo - SP

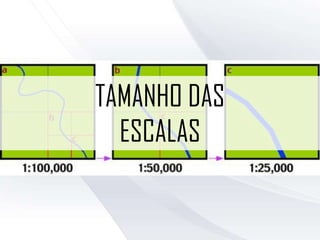

20. TAMANHO DAS
ESCALAS

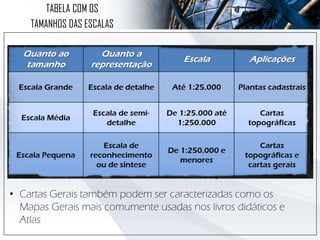

21. TABELA COM OS
TAMANHOS DAS ESCALAS
*
• Cartas Gerais também podem ser caracterizadas como os
Mapas Gerais mais comumente usadas nos livros didáticos e
Atlas

22. 
EXEMPLOS DE ESCALAS
DE UMA MESMA REGIÃO

23. COMO CALCULAR AS
ESCALAS CARTOGRÁFICAS

24. SIMPLICAÇÃO

26. SIMPLICAÇÃO

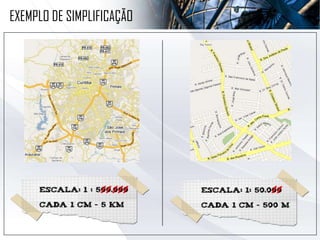

28. EXEMPLO DE SIMPLIFICAÇÃO

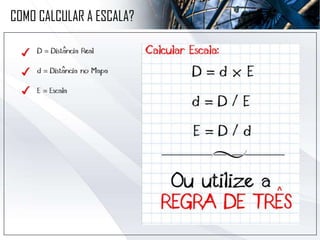

29. COMO CALCULAR A ESCALA?

30. EXERCÍCIOS SOBRE AS
ESCALAS CARTOGRÁFICAS

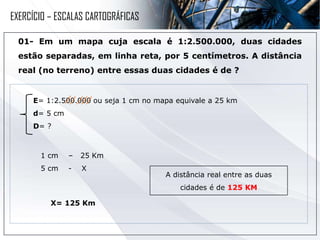

31. 01- Em um mapa cuja escala é 1:2.500.000, duas cidades
estão separadas, em linha reta, por 5 centímetros. A distância
real (no terreno) entre essas duas cidades é de ?
1 cm – 25 Km
5 cm - X
A distância real entre as duas
cidades é de 125 KM
E= 1:2.500.000 ou seja 1 cm no mapa equivale a 25 km
d= 5 cm
D= ?
X= 125 Km
EXERCÍCIO – ESCALAS CARTOGRÁFICAS

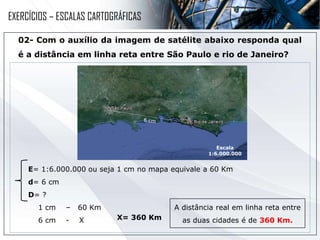

32. 02- Com o auxílio da imagem de satélite abaixo responda qual
é a distância em linha reta entre São Paulo e rio de Janeiro?
1 cm – 60 Km
6 cm - X
A distância real em linha reta entre
as duas cidades é de 360 Km.
E= 1:6.000.000 ou seja 1 cm no mapa equivale a 60 Km
d= 6 cm
D= ?
X= 360 Km
Escala
1:6.000.000
EXERCÍCIOS – ESCALAS CARTOGRÁFICAS

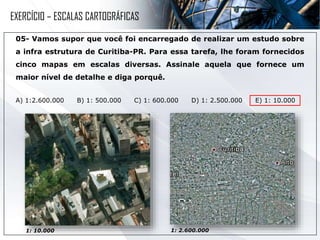

33. 05- Vamos supor que você foi encarregado de realizar um estudo sobre
a infra estrutura de Curitiba-PR. Para essa tarefa, lhe foram fornecidos
cinco mapas em escalas diversas. Assinale aquela que fornece um
maior nível de detalhe e diga porquê.
A) 1:2.600.000 B) 1: 500.000 C) 1: 600.000 D) 1: 2.500.000 E) 1: 10.000
1: 10.000 1: 2.600.000
EXERCÍCIO – ESCALAS CARTOGRÁFICAS

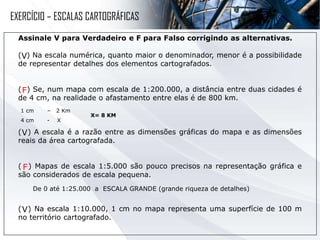

34. Assinale V para Verdadeiro e F para Falso corrigindo as alternativas.
( ) Na escala numérica, quanto maior o denominador, menor é a possibilidade
de representar detalhes dos elementos cartografados.
( ) Se, num mapa com escala de 1:200.000, a distância entre duas cidades é
de 4 cm, na realidade o afastamento entre elas é de 800 km.
( ) A escala é a razão entre as dimensões gráficas do mapa e as dimensões
reais da área cartografada.
( ) Mapas de escala 1:5.000 são pouco precisos na representação gráfica e
são considerados de escala pequena.
( ) Na escala 1:10.000, 1 cm no mapa representa uma superfície de 100 m
no território cartografado.
V
1 cm – 2 Km
4 cm - X
X= 8 KM
F
V
De 0 até 1:25.000 a ESCALA GRANDE (grande riqueza de detalhes)
F
V
EXERCÍCIO – ESCALAS CARTOGRÁFICAS
