Este documento fornece recomendações sobre alvenaria estrutural de blocos de concreto. Ele discute os benefícios da alvenaria estrutural, incluindo maior rapidez na execução e economia de materiais. Também aborda tópicos como modulação básica usando blocos vazados, amarrações em L e T, argamassa e graute, e instalações elétricas e hidráulicas embutidas. O documento ressalta a importância da integração entre projetos e da redução de patologias por meio

1. ALVENARIA DE BLOCOS DE
CONCRETO
Recomendações gerais
LA-J ARTEFATOS DE CIMENTO LUCAS LTDA
Av. Cônsul Assaf Trad 6977 Em frente ao Shopping Bosque dos Ipês / Campo Grande – MS
0800 647 1121 www.lajlucas.com.br

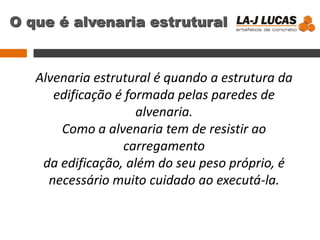

2. O que é alvenaria estrutural
Alvenaria estrutural é quando a estrutura da
edificação é formada pelas paredes de
alvenaria.
Como a alvenaria tem de resistir ao
carregamento
da edificação, além do seu peso próprio, é
necessário muito cuidado ao executá-la.

3. Vantagens
- Maior rapidez na execução, pois não há vigas e pilares e o bloco
é maior que o tijolo;
-Economia de até 30% no consumo de argamassa de assentamento
e reboco;
-Redução no consumo de aço e formas de madeira
- Instalações elétricas e hidráulicas passam no interior da alvenaria,
diminuindo a quebra das paredes
- Menos entulho na obra, evitando o desperdício de materiais;
- Organização do canteiro de obras, pois a entrega é paletizada;
- Diminuição do custo final da obra

4. Porque utilizar alvenaria
estrutural?
R$

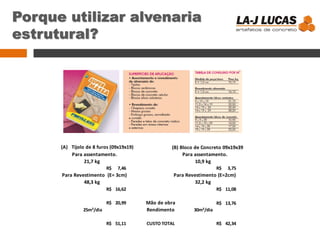

5. Porque utilizar alvenaria
estrutural?
25 tj 12,5 bl
13,50
R$ 17,50
R$
(B) Bloco de Concreto 09x19x39
(A) Tijolo de 8 furos (09x19x19)
Apropriação de (Custos/pçs) por m²

6. Porque utilizar alvenaria
estrutural?
(B) Bloco de Concreto 09x19x39
21,7 kg 10,9 kg
7,46
R$ 3,75
R$
48,3 kg 32,2 kg
16,62
R$ 11,08
R$
20,99
R$ 13,76
R$
25m²/dia 30m²/dia
51,11
R$ 42,34
R$
Rendimento
CUSTO TOTAL
(A) Tijolo de 8 furos (09x19x19)
Mão de obra
Para assentamento. Para assentamento.
Para Revestimento (E= 3cm) Para Revestimento (E=2cm)

7. Muitos destes fenômenos explicam
o porque da opção pelos blocos de
concreto:
O material concreto possui um módulo de
deformação similar ao da argamassa,
aproximando a resistência da alvenaria à do bloco.
Os blocos possuem uma altura elevada,
melhorando o desempenho à compressão.

8. Vantagens do processo

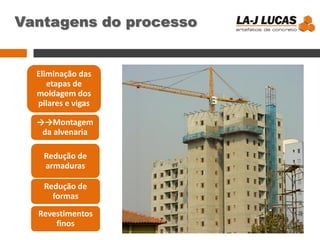

Eliminação das
etapas de
moldagem dos
pilares e vigas
→→Montagem
da alvenaria
Redução de
armaduras
Redução de
formas
Revestimentos
finos

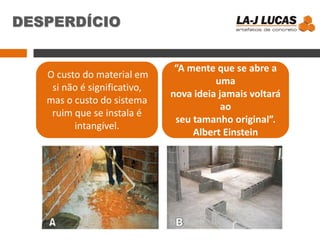

9. DESPERDÍCIO
O custo do material em
si não é significativo,
mas o custo do sistema
ruim que se instala é
intangível.
“A mente que se abre a
uma
nova ideia jamais voltará
ao
seu tamanho original”.
Albert Einstein

10. O projeto de alvenaria pressupõe a integração
entre todos os projetos e a gestão dessa
integração deverá ser “executada por
profissionais especializados no tipo de projeto,
atuando de forma integral ou parcial dentro das
necessidades”
INTEGRAÇÃO DE PROJETOS
“COMPATIBILIZAÇÃO”

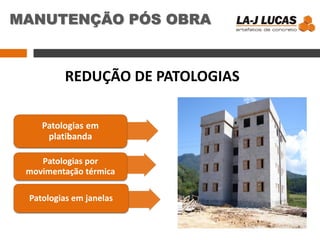

11. MANUTENÇÃO PÓS OBRA
Patologias em
platibanda
Patologias por
movimentação térmica
Patologias em janelas
REDUÇÃO DE PATOLOGIAS

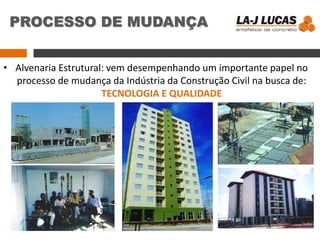

12. PROCESSO DE MUDANÇA
• Alvenaria Estrutural: vem desempenhando um importante papel no
processo de mudança da Indústria da Construção Civil na busca de:
TECNOLOGIA E QUALIDADE

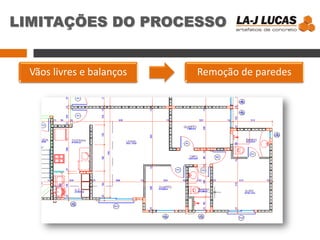

13. LIMITAÇÕES DO PROCESSO
Vãos livres e balanços Remoção de paredes

14. MODULAÇÃO BÁSICA

15. BLOCOS VAZADOS DE CONCRETO
FAMÍLIA DE BLOCOS

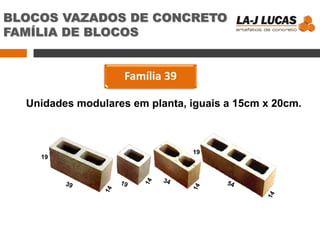

Família 39
19
19
Unidades modulares em planta, iguais a 15cm x 20cm.

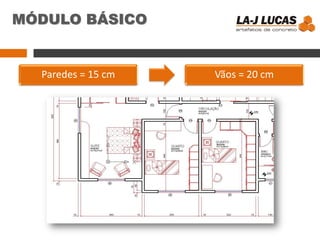

16. MÓDULO BÁSICO
Paredes = 15 cm Vãos = 20 cm

17. BLOCOS VAZADOS DE CONCRETO
AMARRAÇÕES
Família 39

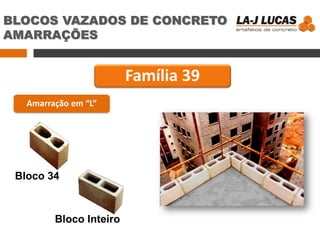

Amarração em “L”
Bloco 34
Bloco Inteiro

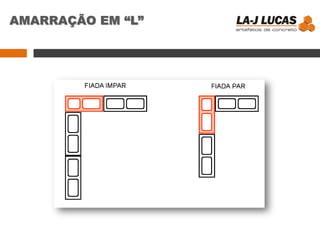

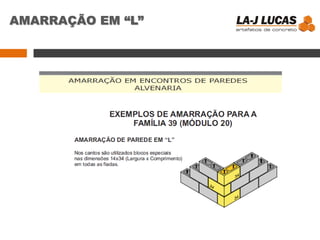

18. AMARRAÇÃO EM “L”

19. AMARRAÇÃO EM “L”

20. BLOCOS VAZADOS DE
CONCRETO AMARRAÇÕES
Família 39

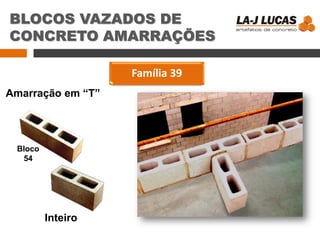

Amarração em “T”
Inteiro
Bloco
54

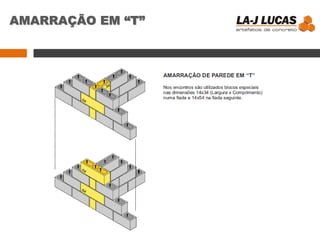

21. AMARRAÇÃO EM “T”

22. AMARRAÇÃO EM “T”

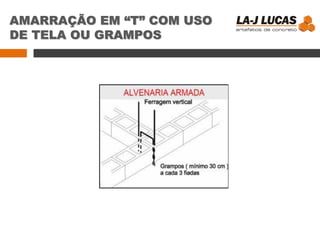

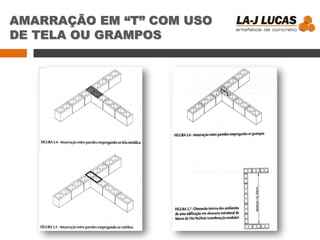

23. AMARRAÇÃO EM “T” COM USO
DE TELA OU GRAMPOS

24. AMARRAÇÃO EM “T” COM USO
DE TELA OU GRAMPOS

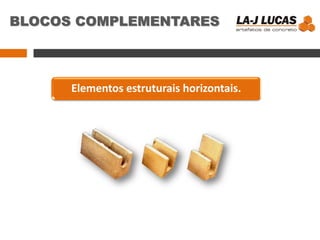

25. BLOCOS COMPLEMENTARES
Elementos estruturais horizontais.

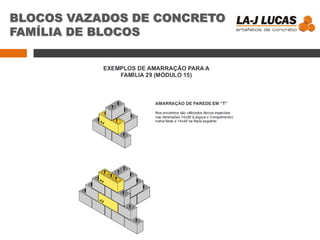

26. BLOCOS VAZADOS DE CONCRETO

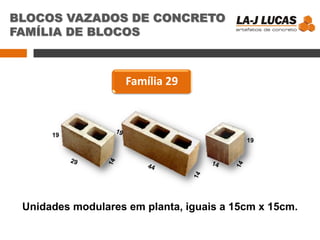

FAMÍLIA DE BLOCOS
Família 29
19
19
Unidades modulares em planta, iguais a 15cm x 15cm.

27. BLOCOS VAZADOS DE CONCRETO
FAMÍLIA DE BLOCOS

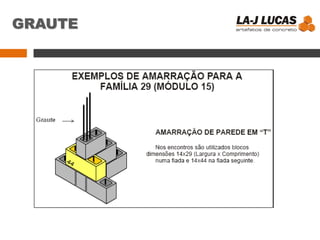

28. ARGAMASSA & GRAUTE

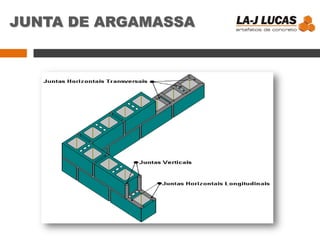

29. JUNTA DE ARGAMASSA

30. Na prática a argamassa pode ser somente colocada nas paredes
longitudinais (solução americana). Essa solução leva a uma redução do
fator de eficiência: 20%. No Brasil é mais comum a segunda solução.
JUNTA DE ARGAMASSA

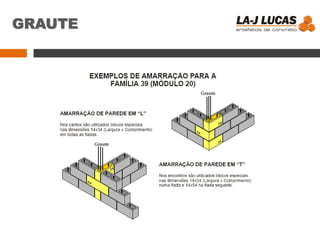

31. GRAUTE
SLUMP ALTO PARA PREENCHER
VAZIOS
BAIXA RETRAÇÃO (ADITIVOS)
RESISTÊNCIA = 2fbk (Mín 14MPa)
CIMENTO + AREIA + PEDRISCO

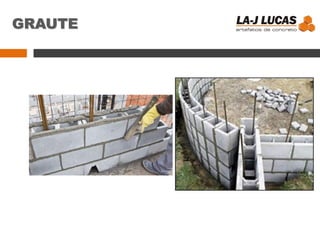

32. GRAUTE

33. GRAUTE

34. GRAUTE

35. INSTALAÇÕES

36. INSTALAÇÕES ELÉTRICAS

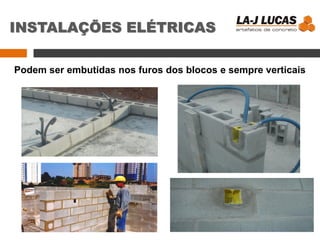

Podem ser embutidas nos furos dos blocos e sempre verticais

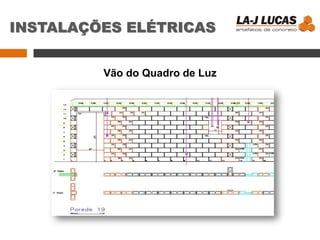

37. INSTALAÇÕES ELÉTRICAS
Vão do Quadro de Luz

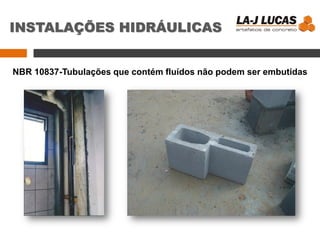

38. NBR 10837-Tubulações que contém fluídos não podem ser embutidas
INSTALAÇÕES HIDRÁULICAS

39. NBR 10837-Tubulações que contém fluídos não podem ser embutidas
INSTALAÇÕES HIDRÁULICAS

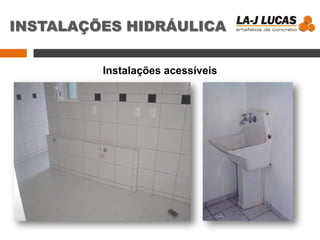

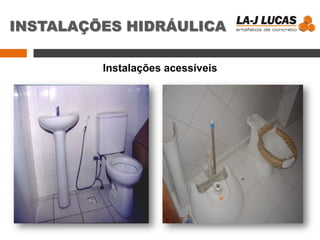

40. Instalações acessíveis
INSTALAÇÕES HIDRÁULICA

41. Instalações acessíveis
INSTALAÇÕES HIDRÁULICA

42. Este manual foi desenvolvido pela equipe
