Técnica Construtiva : Adobe

Técnica Construtiva : Adobe

• 1.
  Alvenaria de ADOBE
• 2.

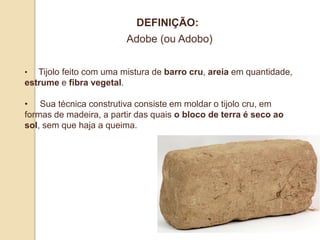

  DEFINIÇÃO: Adobe (ou Adobo) • Tijolofeito com uma mistura de barro cru, areia em quantidade, estrume e fibra vegetal. • Sua técnica construtiva consiste em moldar o tijolo cru, em formas de madeira, a partir das quais o bloco de terra é seco ao sol, sem que haja a queima.
• 3.

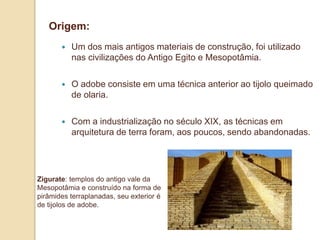

  Origem:  Um dos maisantigos materiais de construção, foi utilizado nas civilizações do Antigo Egito e Mesopotâmia.  O adobe consiste em uma técnica anterior ao tijolo queimado de olaria.  Com a industrialização no século XIX, as técnicas em arquitetura de terra foram, aos poucos, sendo abandonadas. Zigurate: templos do antigo vale da Mesopotâmia e construído na forma de pirâmides terraplanadas, seu exterior é de tijolos de adobe.
• 4.

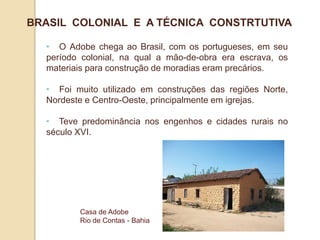

  BRASIL COLONIAL EA TÉCNICA CONSTRTUTIVA • O Adobe chega ao Brasil, com os portugueses, em seu período colonial, na qual a mão-de-obra era escrava, os materiais para construção de moradias eram precários. • Foi muito utilizado em construções das regiões Norte, Nordeste e Centro-Oeste, principalmente em igrejas. • Teve predominância nos engenhos e cidades rurais no século XVI. Casa de Adobe Rio de Contas - Bahia
• 5.

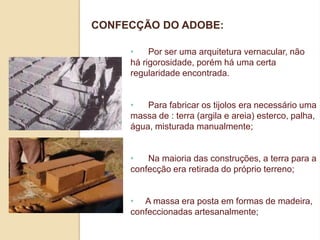

  CONFECÇÃO DO ADOBE: • Porser uma arquitetura vernacular, não há rigorosidade, porém há uma certa regularidade encontrada. • Para fabricar os tijolos era necessário uma massa de : terra (argila e areia) esterco, palha, água, misturada manualmente; • Na maioria das construções, a terra para a confecção era retirada do próprio terreno; • A massa era posta em formas de madeira, confeccionadas artesanalmente;
• 6.

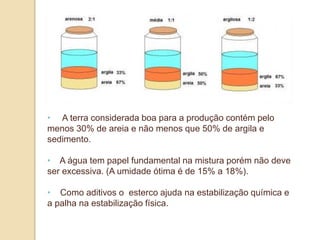

  • A terraconsiderada boa para a produção contém pelo menos 30% de areia e não menos que 50% de argila e sedimento. • A água tem papel fundamental na mistura porém não deve ser excessiva. (A umidade ótima é de 15% a 18%). • Como aditivos o esterco ajuda na estabilização química e a palha na estabilização física.
• 7.

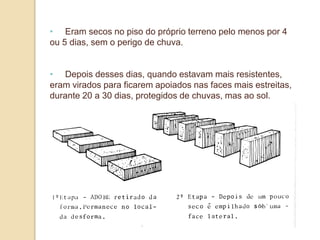

  • Eram secosno piso do próprio terreno pelo menos por 4 ou 5 dias, sem o perigo de chuva. • Depois desses dias, quando estavam mais resistentes, eram virados para ficarem apoiados nas faces mais estreitas, durante 20 a 30 dias, protegidos de chuvas, mas ao sol.
• 8.

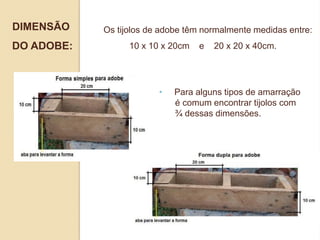

  DIMENSÃO DO ADOBE: Os tijolosde adobe têm normalmente medidas entre: 10 x 10 x 20cm • e 20 x 20 x 40cm. Para alguns tipos de amarração é comum encontrar tijolos com ¾ dessas dimensões.
• 9.

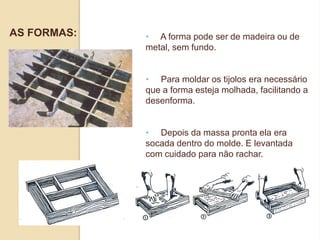

  AS FORMAS: • Aforma pode ser de madeira ou de metal, sem fundo. • Para moldar os tijolos era necessário que a forma esteja molhada, facilitando a desenforma. • Depois da massa pronta ela era socada dentro do molde. E levantada com cuidado para não rachar.
• 10.

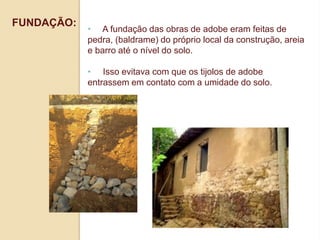

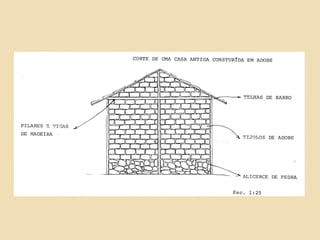

  FUNDAÇÃO: • A fundaçãodas obras de adobe eram feitas de pedra, (baldrame) do próprio local da construção, areia e barro até o nível do solo. • Isso evitava com que os tijolos de adobe entrassem em contato com a umidade do solo.
• 11.

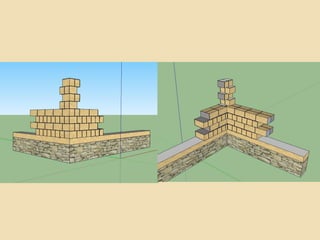

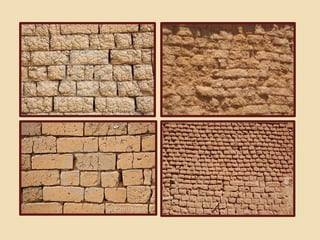

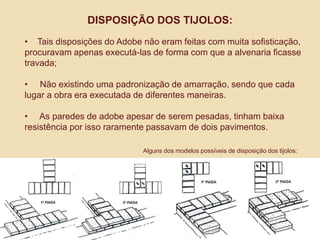

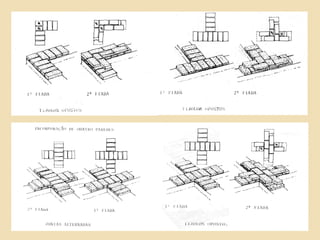

  DISPOSIÇÃO DOS TIJOLOS: •Tais disposições do Adobe não eram feitas com muita sofisticação, procuravam apenas executá-las de forma com que a alvenaria ficasse travada; • Não existindo uma padronização de amarração, sendo que cada lugar a obra era executada de diferentes maneiras. • As paredes de adobe apesar de serem pesadas, tinham baixa resistência por isso raramente passavam de dois pavimentos. Alguns dos modelos possíveis de disposição dos tijolos:
• 15.

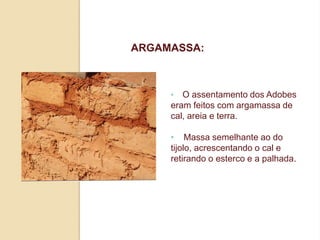

  ARGAMASSA: • O assentamento dosAdobes eram feitos com argamassa de cal, areia e terra. • Massa semelhante ao do tijolo, acrescentando o cal e retirando o esterco e a palhada.
• 16.

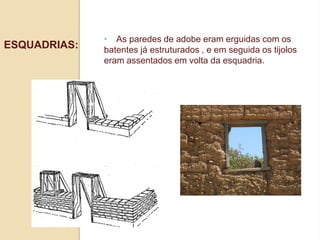

  ESQUADRIAS: • As paredesde adobe eram erguidas com os batentes já estruturados , e em seguida os tijolos eram assentados em volta da esquadria.
• 17.

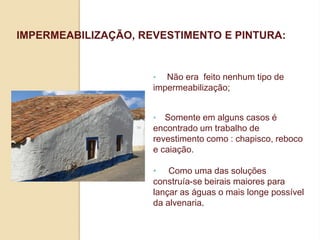

  IMPERMEABILIZAÇÃO, REVESTIMENTO EPINTURA: • Não era feito nenhum tipo de impermeabilização; • Somente em alguns casos é encontrado um trabalho de revestimento como : chapisco, reboco e caiação. • Como uma das soluções construía-se beirais maiores para lançar as águas o mais longe possível da alvenaria.
• 19.

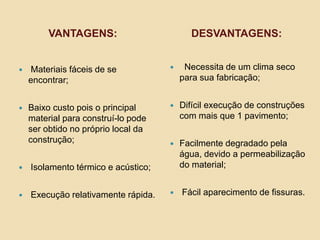

  VANTAGENS: DESVANTAGENS:  Materiais fáceis dese encontrar;  Necessita de um clima seco para sua fabricação;  Baixo custo pois o principal material para construí-lo pode ser obtido no próprio local da construção;  Difícil execução de construções com mais que 1 pavimento;  Facilmente degradado pela água, devido a permeabilização do material;  Fácil aparecimento de fissuras.  Isolamento térmico e acústico;  Execução relativamente rápida.
• 20.

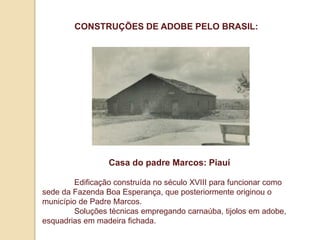

  CONSTRUÇÕES DE ADOBEPELO BRASIL: Casa do padre Marcos: Piauí Edificação construída no século XVIII para funcionar como sede da Fazenda Boa Esperança, que posteriormente originou o município de Padre Marcos. Soluções técnicas empregando carnaúba, tijolos em adobe, esquadrias em madeira fichada.
• 21.

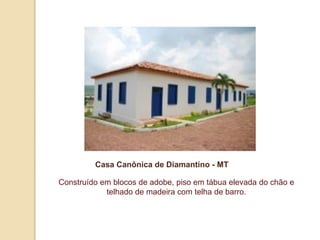

  Casa Canônica deDiamantino - MT Construído em blocos de adobe, piso em tábua elevada do chão e telhado de madeira com telha de barro.
• 22.

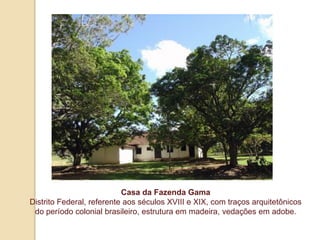

  Casa da FazendaGama Distrito Federal, referente aos séculos XVIII e XIX, com traços arquitetônicos do período colonial brasileiro, estrutura em madeira, vedações em adobe.
• 23.

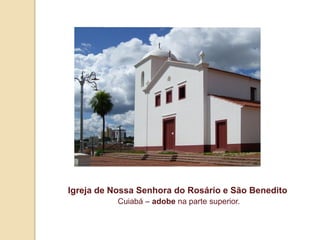

  Igreja de NossaSenhora do Rosário e São Benedito Cuiabá – adobe na parte superior.
• 24.

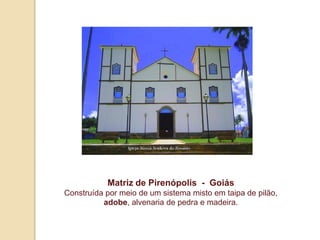

  Matriz de Pirenópolis- Goiás Construída por meio de um sistema misto em taipa de pilão, adobe, alvenaria de pedra e madeira.
• 25.

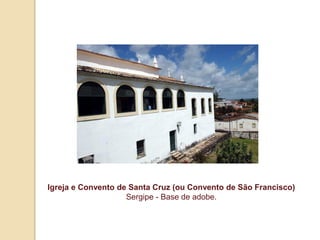

  Igreja e Conventode Santa Cruz (ou Convento de São Francisco) Sergipe - Base de adobe.
• 26.

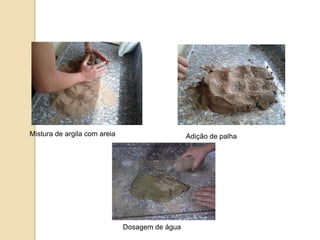

  Mistura de argilacom areia Adição de palha Dosagem de água
• 28.
  Diego Almeida Felipe Neres MaluCosta Mariana Tealdi Paula Bianchi Vinicius Pellegrino Faculdade de Arquitetura e Urbanismo PUC – Campinas 2011 Arquitetura no Brasil Docentes: Ivone Salgado e Renata Baeso
