Equipe: Climeiro Herculano
Lucas Ferreira

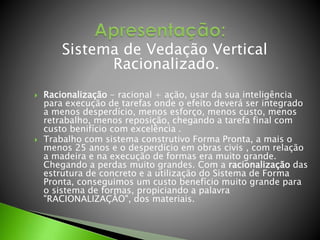

Sistema de Vedação Vertical
Racionalizado.
 Racionalização - racional + ação, usar da sua inteligência
para execução de tarefas onde o efeito deverá ser integrado
a menos desperdício, menos esforço, menos custo, menos
retrabalho, menos reposição, chegando a tarefa final com
custo benifício com excelência .
 Trabalho com sistema construtivo Forma Pronta, a mais o
menos 25 anos e o desperdício em obras civis , com relação
a madeira e na execução de formas era muito grande.
Chegando a perdas muito grandes. Com a racionalização das
estrutura de concreto e a utilização do Sistema de Forma
Pronta, conseguimos um custo benefício muito grande para
o sistema de formas, propiciando a palavra
"RACIONALIZAÇÂO", dos materiais.

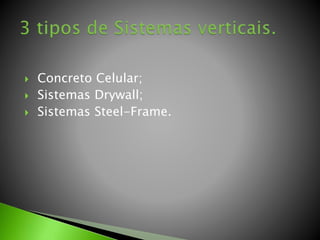

 Concreto Celular;
 Sistemas Drywall;
 Sistemas Steel-Frame.

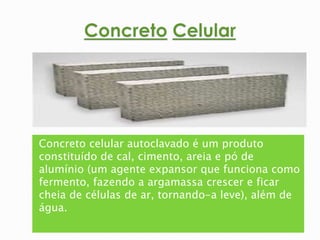

Concreto celular autoclavado é um produto
constituído de cal, cimento, areia e pó de
alumínio (um agente expansor que funciona como
fermento, fazendo a argamassa crescer e ficar
cheia de células de ar, tornando-a leve), além de
água.

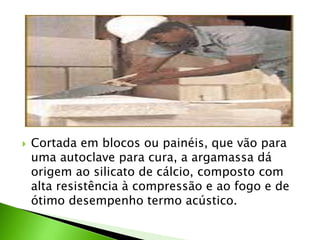

 Cortada em blocos ou painéis, que vão para
uma autoclave para cura, a argamassa dá
origem ao silicato de cálcio, composto com
alta resistência à compressão e ao fogo e de
ótimo desempenho termo acústico.

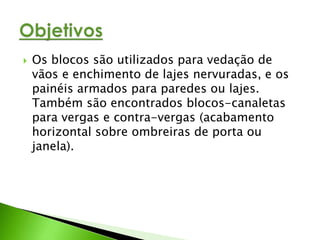

 Os blocos são utilizados para vedação de
vãos e enchimento de lajes nervuradas, e os
painéis armados para paredes ou lajes.
Também são encontrados blocos-canaletas
para vergas e contra-vergas (acabamento
horizontal sobre ombreiras de porta ou
janela).

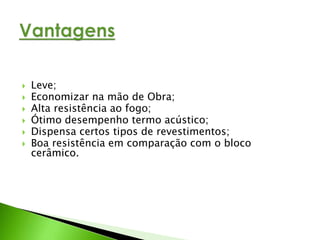

 Leve;
 Economizar na mão de Obra;
 Alta resistência ao fogo;
 Ótimo desempenho termo acústico;
 Dispensa certos tipos de revestimentos;
 Boa resistência em comparação com o bloco
cerâmico.

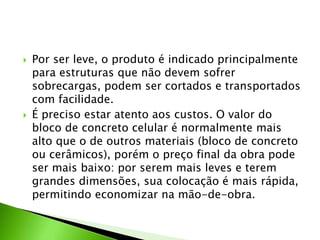

 Por ser leve, o produto é indicado principalmente
para estruturas que não devem sofrer
sobrecargas, podem ser cortados e transportados
com facilidade.
 É preciso estar atento aos custos. O valor do
bloco de concreto celular é normalmente mais
alto que o de outros materiais (bloco de concreto
ou cerâmicos), porém o preço final da obra pode
ser mais baixo: por serem mais leves e terem
grandes dimensões, sua colocação é mais rápida,
permitindo economizar na mão-de-obra.

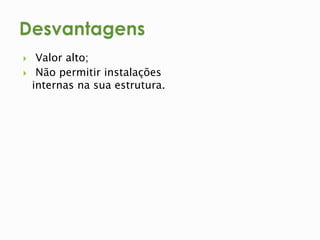

 Valor alto;
 Não permitir instalações
internas na sua estrutura.

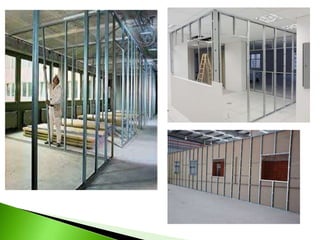

 Dry wall ou Placa de Reboco.
Significa em português "parede seca", é uma
tecnologia que substitui as vedações internas
convencionais (paredes, tetos e revestimentos) de
edifícios de quaisquer tipos, consistindo de chapas de
gesso aparafusadas em estruturas de perfis de aço
galvanizado. Esta tecnologia já é utilizada na Europa e
nos Estados Unidos há mais de 100 anos e no Brasil este
sistema veio ganhando espaço nos últimos anos em
função da instalação em nosso país de três grandes
fabricantes europeus do sistema: LAFARGE (francesa),
PLACO (francesa) e KNAUF (alemã).

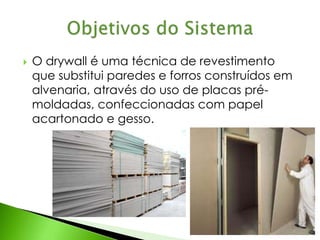

 O drywall é uma técnica de revestimento
que substitui paredes e forros construídos em
alvenaria, através do uso de placas pré-moldadas,
confeccionadas com papel
acartonado e gesso.

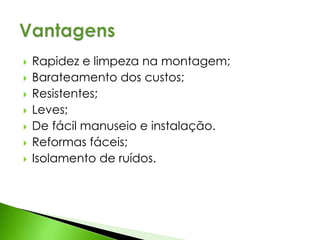

 Rapidez e limpeza na montagem;
 Barateamento dos custos;
 Resistentes;
 Leves;
 De fácil manuseio e instalação.
 Reformas fáceis;
 Isolamento de ruídos.

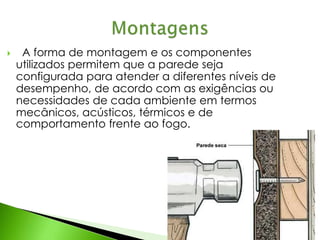

 A forma de montagem e os componentes
utilizados permitem que a parede seja
configurada para atender a diferentes níveis de
desempenho, de acordo com as exigências ou
necessidades de cada ambiente em termos
mecânicos, acústicos, térmicos e de
comportamento frente ao fogo.

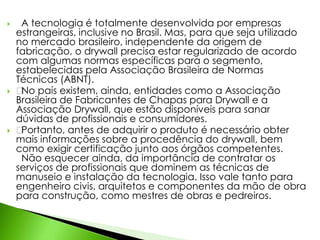

 A tecnologia é totalmente desenvolvida por empresas
estrangeiras, inclusive no Brasil. Mas, para que seja utilizado
no mercado brasileiro, independente da origem de
fabricação, o drywall precisa estar regularizado de acordo
com algumas normas específicas para o segmento,
estabelecidas pela Associação Brasileira de Normas
Técnicas (ABNT).
 No país existem, ainda, entidades como a Associação
Brasileira de Fabricantes de Chapas para Drywall e a
Associação Drywall, que estão disponíveis para sanar
dúvidas de profissionais e consumidores.
 Portanto, antes de adquirir o produto é necessário obter
mais informações sobre a procedência do drywall, bem
como exigir certificação junto aos órgãos competentes.
Não esquecer ainda, da importância de contratar os
serviços de profissionais que dominem as técnicas de
manuseio e instalação da tecnologia. Isso vale tanto para
engenheiro civis, arquitetos e componentes da mão de obra
para construção, como mestres de obras e pedreiros.
 Stell – Frame.

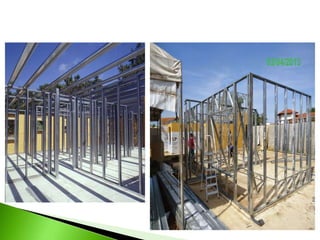

Steel Frame: São perfis leves de aço formados
a frio, a partir de chapas de aço
galvanizados, com espessuras que variam
entre 0,8 e 1,25 mm. Os perfis mais usuais são
denominados “guias” (perfis U simples) e
“montantes” (perfis U enrijecidos). Os perfis
utilizados devem ter galvanização mínima de
Z-275.

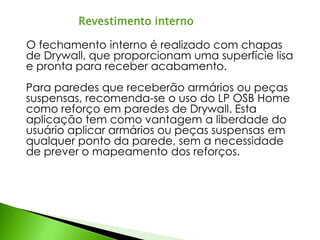

Revestimento interno
O fechamento interno é realizado com chapas
de Drywall, que proporcionam uma superfície lisa
e pronta para receber acabamento.
Para paredes que receberão armários ou peças
suspensas, recomenda-se o uso do LP OSB Home
como reforço em paredes de Drywall. Esta
aplicação tem como vantagem a liberdade do
usuário aplicar armários ou peças suspensas em
qualquer ponto da parede, sem a necessidade
de prever o mapeamento dos reforços.

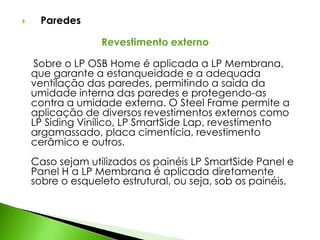

 Paredes
Revestimento externo
Sobre o LP OSB Home é aplicada a LP Membrana,
que garante a estanqueidade e a adequada
ventilação das paredes, permitindo a saída da
umidade interna das paredes e protegendo-as
contra a umidade externa. O Steel Frame permite a
aplicação de diversos revestimentos externos como
LP Siding Vinílico, LP SmartSide Lap, revestimento
argamassado, placa cimentícia, revestimento
cerâmico e outros.
Caso sejam utilizados os painéis LP SmartSide Panel e
Panel H a LP Membrana é aplicada diretamente
sobre o esqueleto estrutural, ou seja, sob os painéis.

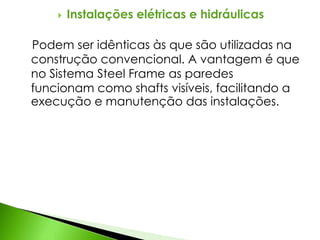

 Instalações elétricas e hidráulicas
Podem ser idênticas às que são utilizadas na
construção convencional. A vantagem é que
no Sistema Steel Frame as paredes
funcionam como shafts visíveis, facilitando a
execução e manutenção das instalações.

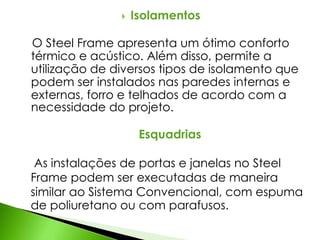

 Isolamentos
O Steel Frame apresenta um ótimo conforto
térmico e acústico. Além disso, permite a
utilização de diversos tipos de isolamento que
podem ser instalados nas paredes internas e
externas, forro e telhados de acordo com a
necessidade do projeto.
Esquadrias
As instalações de portas e janelas no Steel
Frame podem ser executadas de maneira
similar ao Sistema Convencional, com espuma
de poliuretano ou com parafusos.
Esperamos que essa
apresentação tenha
influenciado no teu
aprendizado.

Mais conteúdo relacionado

Mais procurados

Alvenaria de varios tipos
Alvenaria de varios tiposAlvenaria de varios tipos
Alvenaria de varios tipos
Alécio Braz

Aula revestimentos
Aula   revestimentos Aula   revestimentos
Aula revestimentos
wendellnml

Materiais revestimentos ceramicos
Materiais   revestimentos ceramicosMateriais   revestimentos ceramicos
Materiais revestimentos ceramicos
José Borba

Catalogo tecnico-telha-ondulada-brasilit
Catalogo tecnico-telha-ondulada-brasilitCatalogo tecnico-telha-ondulada-brasilit
Catalogo tecnico-telha-ondulada-brasilit
Anderson da Cunha

Revestimento cerâmico e azulejos história e execução
Revestimento cerâmico e azulejos   história e execuçãoRevestimento cerâmico e azulejos   história e execução
Revestimento cerâmico e azulejos história e execução
aa. Rubens Lima

Aula 9 curso de gestão de obras - materiais cerâmicos
Aula 9   curso de gestão de obras - materiais cerâmicosAula 9   curso de gestão de obras - materiais cerâmicos
Aula 9 curso de gestão de obras - materiais cerâmicos
profNICODEMOS

Construção de alvenaria de tijolo cerâmico maciço
Construção de alvenaria de tijolo cerâmico maciçoConstrução de alvenaria de tijolo cerâmico maciço
Construção de alvenaria de tijolo cerâmico maciço
Dalber Faria

ELEMENTOS DE CONCRETO ARMADO - FÔRMAS
ELEMENTOS DE CONCRETO ARMADO - FÔRMAS ELEMENTOS DE CONCRETO ARMADO - FÔRMAS
ELEMENTOS DE CONCRETO ARMADO - FÔRMAS
Rodrigo Andrade Brígido

5º e 6º aula concreto - patologia e aditivos
5º e 6º aula   concreto - patologia e aditivos5º e 6º aula   concreto - patologia e aditivos
5º e 6º aula concreto - patologia e aditivos
profNICODEMOS

Tipos de concreto
Tipos de concretoTipos de concreto
Tipos de concreto
profNICODEMOS

DRYWALL
DRYWALLDRYWALL
Prevenção e recuperação de fissuras
Prevenção e recuperação de fissurasPrevenção e recuperação de fissuras
Prevenção e recuperação de fissuras
Luciana Paixão Arquitetura

Isolamento termico acustico e impremiabilizante pdf
Isolamento termico acustico e impremiabilizante pdfIsolamento termico acustico e impremiabilizante pdf
Isolamento termico acustico e impremiabilizante pdf
JulioHerysonSilva

Guia de reparos das patologias de umidade em edificações
Guia de reparos das patologias de umidade em edificaçõesGuia de reparos das patologias de umidade em edificações
Guia de reparos das patologias de umidade em edificações
Julia Mendes

Caltalogo ferro
Caltalogo ferroCaltalogo ferro
Caltalogo ferro
Luciana Costa

Apresentação ceramica
Apresentação ceramica Apresentação ceramica
Apresentação ceramica
Henriqued

Aula 02 alvenaria
Aula 02   alvenariaAula 02   alvenaria
Aula 02 alvenaria
Sérgio Peixoto

Argamassa - Materiais de Construção
Argamassa - Materiais de ConstruçãoArgamassa - Materiais de Construção
Argamassa - Materiais de Construção
David Grubba

Fasciculo 24 instalações sanitárias
Fasciculo 24 instalações sanitáriasFasciculo 24 instalações sanitárias
Fasciculo 24 instalações sanitárias
Pedro Miguel Múrias Bessone Mauritti

Aula 2 materiais de construcao i-aglomerantes
Aula 2 materiais de construcao i-aglomerantesAula 2 materiais de construcao i-aglomerantes
Aula 2 materiais de construcao i-aglomerantes
Rafael Erdmann


Mais procurados (20)

Alvenaria de varios tipos
Alvenaria de varios tiposAlvenaria de varios tipos
Alvenaria de varios tipos

Aula revestimentos
Aula   revestimentos Aula   revestimentos
Aula revestimentos

Materiais revestimentos ceramicos
Materiais   revestimentos ceramicosMateriais   revestimentos ceramicos
Materiais revestimentos ceramicos

Catalogo tecnico-telha-ondulada-brasilit
Catalogo tecnico-telha-ondulada-brasilitCatalogo tecnico-telha-ondulada-brasilit
Catalogo tecnico-telha-ondulada-brasilit

Revestimento cerâmico e azulejos história e execução
Revestimento cerâmico e azulejos   história e execuçãoRevestimento cerâmico e azulejos   história e execução
Revestimento cerâmico e azulejos história e execução

Aula 9 curso de gestão de obras - materiais cerâmicos
Aula 9   curso de gestão de obras - materiais cerâmicosAula 9   curso de gestão de obras - materiais cerâmicos
Aula 9 curso de gestão de obras - materiais cerâmicos

Construção de alvenaria de tijolo cerâmico maciço
Construção de alvenaria de tijolo cerâmico maciçoConstrução de alvenaria de tijolo cerâmico maciço
Construção de alvenaria de tijolo cerâmico maciço

ELEMENTOS DE CONCRETO ARMADO - FÔRMAS
ELEMENTOS DE CONCRETO ARMADO - FÔRMAS ELEMENTOS DE CONCRETO ARMADO - FÔRMAS
ELEMENTOS DE CONCRETO ARMADO - FÔRMAS

5º e 6º aula concreto - patologia e aditivos
5º e 6º aula   concreto - patologia e aditivos5º e 6º aula   concreto - patologia e aditivos
5º e 6º aula concreto - patologia e aditivos

Tipos de concreto
Tipos de concretoTipos de concreto
Tipos de concreto

DRYWALL
DRYWALLDRYWALL
DRYWALL

Prevenção e recuperação de fissuras
Prevenção e recuperação de fissurasPrevenção e recuperação de fissuras
Prevenção e recuperação de fissuras

Isolamento termico acustico e impremiabilizante pdf
Isolamento termico acustico e impremiabilizante pdfIsolamento termico acustico e impremiabilizante pdf
Isolamento termico acustico e impremiabilizante pdf

Guia de reparos das patologias de umidade em edificações
Guia de reparos das patologias de umidade em edificaçõesGuia de reparos das patologias de umidade em edificações
Guia de reparos das patologias de umidade em edificações

Caltalogo ferro
Caltalogo ferroCaltalogo ferro
Caltalogo ferro

Apresentação ceramica
Apresentação ceramica Apresentação ceramica
Apresentação ceramica

Aula 02 alvenaria
Aula 02   alvenariaAula 02   alvenaria
Aula 02 alvenaria

Argamassa - Materiais de Construção
Argamassa - Materiais de ConstruçãoArgamassa - Materiais de Construção
Argamassa - Materiais de Construção

Fasciculo 24 instalações sanitárias
Fasciculo 24 instalações sanitáriasFasciculo 24 instalações sanitárias
Fasciculo 24 instalações sanitárias

Aula 2 materiais de construcao i-aglomerantes
Aula 2 materiais de construcao i-aglomerantesAula 2 materiais de construcao i-aglomerantes
Aula 2 materiais de construcao i-aglomerantes


Destaque

Elementos de vedação
Elementos de vedaçãoElementos de vedação
Elementos de vedação
Otivo Junior

Paineis apresentação/Panels presentation
Paineis apresentação/Panels presentationPaineis apresentação/Panels presentation
Paineis apresentação/Panels presentation
Jorge Lucio Spinola

ApresentaçãO Fluxo Dry Wall
ApresentaçãO Fluxo Dry WallApresentaçãO Fluxo Dry Wall
ApresentaçãO Fluxo Dry Wall
eng_guilherme

Tijolo ceramico
Tijolo ceramicoTijolo ceramico
Tijolo ceramico
Carlos Elson Cunha

Patologias na construção civil detalhes construtivos fissuras na alvenaria
Patologias na construção civil   detalhes construtivos fissuras na alvenariaPatologias na construção civil   detalhes construtivos fissuras na alvenaria
Patologias na construção civil detalhes construtivos fissuras na alvenaria
Ricardo Lopes

Apresentação - Porthome Drywall
Apresentação - Porthome DrywallApresentação - Porthome Drywall
Apresentação - Porthome Drywall
Porthome Drywall

Relatório jet casa
Relatório jet casaRelatório jet casa
Relatório jet casa
Inaê Franco

Lei 11941/2009
Lei 11941/2009Lei 11941/2009
SISTEMA CONSTRUTIVO DRY-SYSTEM DECORLIT
SISTEMA CONSTRUTIVO DRY-SYSTEM DECORLITSISTEMA CONSTRUTIVO DRY-SYSTEM DECORLIT
SISTEMA CONSTRUTIVO DRY-SYSTEM DECORLIT
mgoseas

Apresentação Casa Pronta
Apresentação Casa ProntaApresentação Casa Pronta
Apresentação Casa Pronta
Casa Pronta

Casa Express -sistema construtivo
Casa Express -sistema construtivoCasa Express -sistema construtivo
Casa Express -sistema construtivo
imobsollo

Apresent drywall01
Apresent drywall01Apresent drywall01
Apresent drywall01
Amós Duarte

Alvenaria 2
Alvenaria 2Alvenaria 2
Alvenaria 2
Evander Kapitango

Perfil dos Fabricantes de Telhas de Aço e Steel Deck 2015
Perfil dos Fabricantes de Telhas de Aço e Steel Deck 2015Perfil dos Fabricantes de Telhas de Aço e Steel Deck 2015
Perfil dos Fabricantes de Telhas de Aço e Steel Deck 2015
Centro Brasileiro da Construção em Aço

Telhado 3 de 3 [modo de compatibilidade]
Telhado 3 de 3 [modo de compatibilidade]Telhado 3 de 3 [modo de compatibilidade]
Telhado 3 de 3 [modo de compatibilidade]
Astenio Araujo

Apresentação CEF
Apresentação CEFApresentação CEF
Apresentação CEF
luisa_pires

Radier
RadierRadier
Radier
Thiago Ivo

Isadora Matos, Raquel Silva, Sarah Cunha - Estruturas em Gesso
Isadora Matos, Raquel Silva, Sarah Cunha - Estruturas em GessoIsadora Matos, Raquel Silva, Sarah Cunha - Estruturas em Gesso
Isadora Matos, Raquel Silva, Sarah Cunha - Estruturas em Gesso
diogenesfm

Telhado 2 de 3 [modo de compatibilidade]
Telhado 2 de 3 [modo de compatibilidade]Telhado 2 de 3 [modo de compatibilidade]
Telhado 2 de 3 [modo de compatibilidade]
Astenio Araujo

Impermeabilização para Steel Frame
Impermeabilização para Steel FrameImpermeabilização para Steel Frame
Impermeabilização para Steel Frame
Construcril


Destaque (20)

Elementos de vedação
Elementos de vedaçãoElementos de vedação
Elementos de vedação

Paineis apresentação/Panels presentation
Paineis apresentação/Panels presentationPaineis apresentação/Panels presentation
Paineis apresentação/Panels presentation

ApresentaçãO Fluxo Dry Wall
ApresentaçãO Fluxo Dry WallApresentaçãO Fluxo Dry Wall
ApresentaçãO Fluxo Dry Wall

Tijolo ceramico
Tijolo ceramicoTijolo ceramico
Tijolo ceramico

Patologias na construção civil detalhes construtivos fissuras na alvenaria
Patologias na construção civil   detalhes construtivos fissuras na alvenariaPatologias na construção civil   detalhes construtivos fissuras na alvenaria
Patologias na construção civil detalhes construtivos fissuras na alvenaria

Apresentação - Porthome Drywall
Apresentação - Porthome DrywallApresentação - Porthome Drywall
Apresentação - Porthome Drywall

Relatório jet casa
Relatório jet casaRelatório jet casa
Relatório jet casa

Lei 11941/2009
Lei 11941/2009Lei 11941/2009
Lei 11941/2009

SISTEMA CONSTRUTIVO DRY-SYSTEM DECORLIT
SISTEMA CONSTRUTIVO DRY-SYSTEM DECORLITSISTEMA CONSTRUTIVO DRY-SYSTEM DECORLIT
SISTEMA CONSTRUTIVO DRY-SYSTEM DECORLIT

Apresentação Casa Pronta
Apresentação Casa ProntaApresentação Casa Pronta
Apresentação Casa Pronta

Casa Express -sistema construtivo
Casa Express -sistema construtivoCasa Express -sistema construtivo
Casa Express -sistema construtivo

Apresent drywall01
Apresent drywall01Apresent drywall01
Apresent drywall01

Alvenaria 2
Alvenaria 2Alvenaria 2
Alvenaria 2

Perfil dos Fabricantes de Telhas de Aço e Steel Deck 2015
Perfil dos Fabricantes de Telhas de Aço e Steel Deck 2015Perfil dos Fabricantes de Telhas de Aço e Steel Deck 2015
Perfil dos Fabricantes de Telhas de Aço e Steel Deck 2015

Telhado 3 de 3 [modo de compatibilidade]
Telhado 3 de 3 [modo de compatibilidade]Telhado 3 de 3 [modo de compatibilidade]
Telhado 3 de 3 [modo de compatibilidade]

Apresentação CEF
Apresentação CEFApresentação CEF
Apresentação CEF

Radier
RadierRadier
Radier

Isadora Matos, Raquel Silva, Sarah Cunha - Estruturas em Gesso
Isadora Matos, Raquel Silva, Sarah Cunha - Estruturas em GessoIsadora Matos, Raquel Silva, Sarah Cunha - Estruturas em Gesso
Isadora Matos, Raquel Silva, Sarah Cunha - Estruturas em Gesso

Telhado 2 de 3 [modo de compatibilidade]
Telhado 2 de 3 [modo de compatibilidade]Telhado 2 de 3 [modo de compatibilidade]
Telhado 2 de 3 [modo de compatibilidade]

Impermeabilização para Steel Frame
Impermeabilização para Steel FrameImpermeabilização para Steel Frame
Impermeabilização para Steel Frame


Semelhante a sistemas de vedação vertical

apostila de dry wall
apostila de dry wallapostila de dry wall
apostila de dry wall
William Paula

sistema construtivo inovador (drywall)
sistema construtivo inovador (drywall)sistema construtivo inovador (drywall)
sistema construtivo inovador (drywall)
JulioHerysonSilva

Palestra Drywall
Palestra DrywallPalestra Drywall
Palestra Drywall
Ludmila Souza

A execução in situ com lajes protendidas
A execução in situ com lajes protendidasA execução in situ com lajes protendidas
A execução in situ com lajes protendidas
Luciana Paixão Arquitetura

Materiais projeto e
Materiais projeto eMateriais projeto e
Materiais projeto e
Nayra Reis

04 07 2004
04 07 200404 07 2004
04 07 2004
Formal Arquitetura

Folder cimenticios-2012
Folder cimenticios-2012Folder cimenticios-2012
Folder cimenticios-2012
Hilrocha

ACM
ACMACM
Cartilla de cómo hacer bloques ecológica
Cartilla de cómo hacer bloques ecológicaCartilla de cómo hacer bloques ecológica
Cartilla de cómo hacer bloques ecológica
danius2009

Catalogo placa cimenticia verde ok bx (1)
Catalogo placa cimenticia  verde ok bx (1)Catalogo placa cimenticia  verde ok bx (1)
Catalogo placa cimenticia verde ok bx (1)
cleidson fonseca

Precise Forms - Apresentação ao Brasil !
Precise Forms - Apresentação ao Brasil !Precise Forms - Apresentação ao Brasil !
Precise Forms - Apresentação ao Brasil !
RamonJCRibeiro

Pisos industriais
Pisos industriaisPisos industriais
Pisos industriais
Gail Pisos

Manual tecnico trevo_drywall_2016
Manual tecnico trevo_drywall_2016Manual tecnico trevo_drywall_2016
Manual tecnico trevo_drywall_2016
Pricila Correali

Manual tecnico trevo_drywall_2016
Manual tecnico trevo_drywall_2016Manual tecnico trevo_drywall_2016
Manual tecnico trevo_drywall_2016
Marta Tessaro

Cortina de vidro
Cortina de vidroCortina de vidro
Cortina de vidro
Leo Borges

IBRACON2008_0123
IBRACON2008_0123IBRACON2008_0123
IBRACON2008_0123
Carla Barroso, MSc, MBA

Presentation - New
 Presentation - New Presentation - New
Presentation - New
Daniella Prado

Quality house Novo conceito construtivo
Quality house Novo conceito construtivoQuality house Novo conceito construtivo
Quality house Novo conceito construtivo
Mercatus Import Export Ltda e AJLX trade Limited

Catalogo concreto protendido-site
Catalogo concreto protendido-siteCatalogo concreto protendido-site
Catalogo concreto protendido-site
Newton Munhoz

Concreto celular
Concreto celularConcreto celular
Concreto celular
Ademir Gardacho


Semelhante a sistemas de vedação vertical (20)

apostila de dry wall
apostila de dry wallapostila de dry wall
apostila de dry wall

sistema construtivo inovador (drywall)
sistema construtivo inovador (drywall)sistema construtivo inovador (drywall)
sistema construtivo inovador (drywall)

Palestra Drywall
Palestra DrywallPalestra Drywall
Palestra Drywall

A execução in situ com lajes protendidas
A execução in situ com lajes protendidasA execução in situ com lajes protendidas
A execução in situ com lajes protendidas

Materiais projeto e
Materiais projeto eMateriais projeto e
Materiais projeto e

04 07 2004
04 07 200404 07 2004
04 07 2004

Folder cimenticios-2012
Folder cimenticios-2012Folder cimenticios-2012
Folder cimenticios-2012

ACM
ACMACM
ACM

Cartilla de cómo hacer bloques ecológica
Cartilla de cómo hacer bloques ecológicaCartilla de cómo hacer bloques ecológica
Cartilla de cómo hacer bloques ecológica

Catalogo placa cimenticia verde ok bx (1)
Catalogo placa cimenticia  verde ok bx (1)Catalogo placa cimenticia  verde ok bx (1)
Catalogo placa cimenticia verde ok bx (1)

Precise Forms - Apresentação ao Brasil !
Precise Forms - Apresentação ao Brasil !Precise Forms - Apresentação ao Brasil !
Precise Forms - Apresentação ao Brasil !

Pisos industriais
Pisos industriaisPisos industriais
Pisos industriais

Manual tecnico trevo_drywall_2016
Manual tecnico trevo_drywall_2016Manual tecnico trevo_drywall_2016
Manual tecnico trevo_drywall_2016

Manual tecnico trevo_drywall_2016
Manual tecnico trevo_drywall_2016Manual tecnico trevo_drywall_2016
Manual tecnico trevo_drywall_2016

Cortina de vidro
Cortina de vidroCortina de vidro
Cortina de vidro

IBRACON2008_0123
IBRACON2008_0123IBRACON2008_0123
IBRACON2008_0123

Presentation - New
 Presentation - New Presentation - New
Presentation - New

Quality house Novo conceito construtivo
Quality house Novo conceito construtivoQuality house Novo conceito construtivo
Quality house Novo conceito construtivo

Catalogo concreto protendido-site
Catalogo concreto protendido-siteCatalogo concreto protendido-site
Catalogo concreto protendido-site

Concreto celular
Concreto celularConcreto celular
Concreto celular


Último

Potenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números RacionaisPotenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números Racionais
wagnermorais28

Sistema de Bibliotecas UCS - Chronica do emperador Clarimundo, donde os reis ...
Sistema de Bibliotecas UCS - Chronica do emperador Clarimundo, donde os reis ...Sistema de Bibliotecas UCS - Chronica do emperador Clarimundo, donde os reis ...
Sistema de Bibliotecas UCS - Chronica do emperador Clarimundo, donde os reis ...
Biblioteca UCS

Estrutura Pedagógica - Laboratório de Educação a Distância.ppt
Estrutura Pedagógica - Laboratório de Educação a Distância.pptEstrutura Pedagógica - Laboratório de Educação a Distância.ppt
Estrutura Pedagógica - Laboratório de Educação a Distância.ppt
livrosjovert

Educação trabalho HQ em sala de aula uma excelente ideia
Educação  trabalho HQ em sala de aula uma excelente  ideiaEducação  trabalho HQ em sala de aula uma excelente  ideia
Educação trabalho HQ em sala de aula uma excelente ideia
joseanesouza36

PowerPoint Newton gostava de Ler - Saber em Gel.pdf
PowerPoint Newton gostava de Ler - Saber em Gel.pdfPowerPoint Newton gostava de Ler - Saber em Gel.pdf
PowerPoint Newton gostava de Ler - Saber em Gel.pdf
1000a

CADERNO DE CONCEITOS E ORIENTAÇÕES DO CENSO ESCOLAR 2024.pdf
CADERNO DE CONCEITOS E ORIENTAÇÕES DO CENSO ESCOLAR 2024.pdfCADERNO DE CONCEITOS E ORIENTAÇÕES DO CENSO ESCOLAR 2024.pdf
CADERNO DE CONCEITOS E ORIENTAÇÕES DO CENSO ESCOLAR 2024.pdf
NatySousa3

05-os-pre-socraticos sociologia-28-slides.pptx
05-os-pre-socraticos sociologia-28-slides.pptx05-os-pre-socraticos sociologia-28-slides.pptx
05-os-pre-socraticos sociologia-28-slides.pptx
ValdineyRodriguesBez1

347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf
347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf
347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf
AntnioManuelAgdoma

atividade 8º ano entrevista - com tirinha
atividade 8º ano entrevista - com tirinhaatividade 8º ano entrevista - com tirinha
atividade 8º ano entrevista - com tirinha
Suzy De Abreu Santana

Slides Lição 10, Central Gospel, A Batalha Do Armagedom, 1Tr24.pptx
Slides Lição 10, Central Gospel, A Batalha Do Armagedom, 1Tr24.pptxSlides Lição 10, Central Gospel, A Batalha Do Armagedom, 1Tr24.pptx
Slides Lição 10, Central Gospel, A Batalha Do Armagedom, 1Tr24.pptx
LuizHenriquedeAlmeid6

educação inclusiva na atualidade como ela se estabelece atualmente
educação inclusiva na atualidade como ela se estabelece atualmenteeducação inclusiva na atualidade como ela se estabelece atualmente
educação inclusiva na atualidade como ela se estabelece atualmente
DeuzinhaAzevedo

“A classe operária vai ao paraíso os modos de produzir e trabalhar ao longo ...
“A classe operária vai ao paraíso  os modos de produzir e trabalhar ao longo ...“A classe operária vai ao paraíso  os modos de produzir e trabalhar ao longo ...
“A classe operária vai ao paraíso os modos de produzir e trabalhar ao longo ...
AdrianoMontagna1

Rimas, Luís Vaz de Camões. pptx
Rimas, Luís Vaz de Camões.          pptxRimas, Luís Vaz de Camões.          pptx
Rimas, Luís Vaz de Camões. pptx
TomasSousa7

A dinâmica da população mundial de acordo com as teorias populacionais.pptx
A dinâmica da população mundial de acordo com as teorias populacionais.pptxA dinâmica da população mundial de acordo com as teorias populacionais.pptx
A dinâmica da população mundial de acordo com as teorias populacionais.pptx
ReinaldoSouza57

Atividades de Inglês e Espanhol para Imprimir - Alfabetinho
Atividades de Inglês e Espanhol para Imprimir - AlfabetinhoAtividades de Inglês e Espanhol para Imprimir - Alfabetinho
Atividades de Inglês e Espanhol para Imprimir - Alfabetinho
MateusTavares54

1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf
1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf
1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf
SILVIAREGINANAZARECA

Pintura Romana .pptx
Pintura Romana                     .pptxPintura Romana                     .pptx
Pintura Romana .pptx
TomasSousa7

Slides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptx
Slides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptxSlides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptx
Slides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptx
LuizHenriquedeAlmeid6

Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptxSlides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
LuizHenriquedeAlmeid6

Fernão Lopes. pptx
Fernão Lopes.                       pptxFernão Lopes.                       pptx
Fernão Lopes. pptx
TomasSousa7


Último (20)

Potenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números RacionaisPotenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números Racionais

Sistema de Bibliotecas UCS - Chronica do emperador Clarimundo, donde os reis ...
Sistema de Bibliotecas UCS - Chronica do emperador Clarimundo, donde os reis ...Sistema de Bibliotecas UCS - Chronica do emperador Clarimundo, donde os reis ...
Sistema de Bibliotecas UCS - Chronica do emperador Clarimundo, donde os reis ...

Estrutura Pedagógica - Laboratório de Educação a Distância.ppt
Estrutura Pedagógica - Laboratório de Educação a Distância.pptEstrutura Pedagógica - Laboratório de Educação a Distância.ppt
Estrutura Pedagógica - Laboratório de Educação a Distância.ppt

Educação trabalho HQ em sala de aula uma excelente ideia
Educação  trabalho HQ em sala de aula uma excelente  ideiaEducação  trabalho HQ em sala de aula uma excelente  ideia
Educação trabalho HQ em sala de aula uma excelente ideia

PowerPoint Newton gostava de Ler - Saber em Gel.pdf
PowerPoint Newton gostava de Ler - Saber em Gel.pdfPowerPoint Newton gostava de Ler - Saber em Gel.pdf
PowerPoint Newton gostava de Ler - Saber em Gel.pdf

CADERNO DE CONCEITOS E ORIENTAÇÕES DO CENSO ESCOLAR 2024.pdf
CADERNO DE CONCEITOS E ORIENTAÇÕES DO CENSO ESCOLAR 2024.pdfCADERNO DE CONCEITOS E ORIENTAÇÕES DO CENSO ESCOLAR 2024.pdf
CADERNO DE CONCEITOS E ORIENTAÇÕES DO CENSO ESCOLAR 2024.pdf

05-os-pre-socraticos sociologia-28-slides.pptx
05-os-pre-socraticos sociologia-28-slides.pptx05-os-pre-socraticos sociologia-28-slides.pptx
05-os-pre-socraticos sociologia-28-slides.pptx

347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf
347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf
347018542-PAULINA-CHIZIANE-Balada-de-Amor-ao-Vento-pdf.pdf

atividade 8º ano entrevista - com tirinha
atividade 8º ano entrevista - com tirinhaatividade 8º ano entrevista - com tirinha
atividade 8º ano entrevista - com tirinha

Slides Lição 10, Central Gospel, A Batalha Do Armagedom, 1Tr24.pptx
Slides Lição 10, Central Gospel, A Batalha Do Armagedom, 1Tr24.pptxSlides Lição 10, Central Gospel, A Batalha Do Armagedom, 1Tr24.pptx
Slides Lição 10, Central Gospel, A Batalha Do Armagedom, 1Tr24.pptx

educação inclusiva na atualidade como ela se estabelece atualmente
educação inclusiva na atualidade como ela se estabelece atualmenteeducação inclusiva na atualidade como ela se estabelece atualmente
educação inclusiva na atualidade como ela se estabelece atualmente

“A classe operária vai ao paraíso os modos de produzir e trabalhar ao longo ...
“A classe operária vai ao paraíso  os modos de produzir e trabalhar ao longo ...“A classe operária vai ao paraíso  os modos de produzir e trabalhar ao longo ...
“A classe operária vai ao paraíso os modos de produzir e trabalhar ao longo ...

Rimas, Luís Vaz de Camões. pptx
Rimas, Luís Vaz de Camões.          pptxRimas, Luís Vaz de Camões.          pptx
Rimas, Luís Vaz de Camões. pptx

A dinâmica da população mundial de acordo com as teorias populacionais.pptx
A dinâmica da população mundial de acordo com as teorias populacionais.pptxA dinâmica da população mundial de acordo com as teorias populacionais.pptx
A dinâmica da população mundial de acordo com as teorias populacionais.pptx

Atividades de Inglês e Espanhol para Imprimir - Alfabetinho
Atividades de Inglês e Espanhol para Imprimir - AlfabetinhoAtividades de Inglês e Espanhol para Imprimir - Alfabetinho
Atividades de Inglês e Espanhol para Imprimir - Alfabetinho

1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf
1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf
1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf

Pintura Romana .pptx
Pintura Romana                     .pptxPintura Romana                     .pptx
Pintura Romana .pptx

Slides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptx
Slides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptxSlides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptx
Slides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptx

Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptxSlides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx

Fernão Lopes. pptx
Fernão Lopes.                       pptxFernão Lopes.                       pptx
Fernão Lopes. pptx


sistemas de vedação vertical

  • 1. Equipe: Climeiro Herculano Lucas Ferreira
  • 2. Sistema de Vedação Vertical Racionalizado.  Racionalização - racional + ação, usar da sua inteligência para execução de tarefas onde o efeito deverá ser integrado a menos desperdício, menos esforço, menos custo, menos retrabalho, menos reposição, chegando a tarefa final com custo benifício com excelência .  Trabalho com sistema construtivo Forma Pronta, a mais o menos 25 anos e o desperdício em obras civis , com relação a madeira e na execução de formas era muito grande. Chegando a perdas muito grandes. Com a racionalização das estrutura de concreto e a utilização do Sistema de Forma Pronta, conseguimos um custo benefício muito grande para o sistema de formas, propiciando a palavra "RACIONALIZAÇÂO", dos materiais.
  • 3.  Concreto Celular;  Sistemas Drywall;  Sistemas Steel-Frame.
  • 4. Concreto celular autoclavado é um produto constituído de cal, cimento, areia e pó de alumínio (um agente expansor que funciona como fermento, fazendo a argamassa crescer e ficar cheia de células de ar, tornando-a leve), além de água.
  • 5.  Cortada em blocos ou painéis, que vão para uma autoclave para cura, a argamassa dá origem ao silicato de cálcio, composto com alta resistência à compressão e ao fogo e de ótimo desempenho termo acústico.
  • 6.
  • 7.  Os blocos são utilizados para vedação de vãos e enchimento de lajes nervuradas, e os painéis armados para paredes ou lajes. Também são encontrados blocos-canaletas para vergas e contra-vergas (acabamento horizontal sobre ombreiras de porta ou janela).
  • 8.  Leve;  Economizar na mão de Obra;  Alta resistência ao fogo;  Ótimo desempenho termo acústico;  Dispensa certos tipos de revestimentos;  Boa resistência em comparação com o bloco cerâmico.
  • 9.  Por ser leve, o produto é indicado principalmente para estruturas que não devem sofrer sobrecargas, podem ser cortados e transportados com facilidade.  É preciso estar atento aos custos. O valor do bloco de concreto celular é normalmente mais alto que o de outros materiais (bloco de concreto ou cerâmicos), porém o preço final da obra pode ser mais baixo: por serem mais leves e terem grandes dimensões, sua colocação é mais rápida, permitindo economizar na mão-de-obra.
  • 10.  Valor alto;  Não permitir instalações internas na sua estrutura.
  • 11.

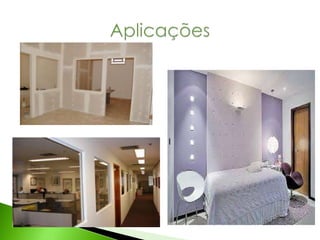

  • 12.  Dry wall ou Placa de Reboco. Significa em português "parede seca", é uma tecnologia que substitui as vedações internas convencionais (paredes, tetos e revestimentos) de edifícios de quaisquer tipos, consistindo de chapas de gesso aparafusadas em estruturas de perfis de aço galvanizado. Esta tecnologia já é utilizada na Europa e nos Estados Unidos há mais de 100 anos e no Brasil este sistema veio ganhando espaço nos últimos anos em função da instalação em nosso país de três grandes fabricantes europeus do sistema: LAFARGE (francesa), PLACO (francesa) e KNAUF (alemã).
  • 13.  O drywall é uma técnica de revestimento que substitui paredes e forros construídos em alvenaria, através do uso de placas pré-moldadas, confeccionadas com papel acartonado e gesso.
  • 14.  Rapidez e limpeza na montagem;  Barateamento dos custos;  Resistentes;  Leves;  De fácil manuseio e instalação.  Reformas fáceis;  Isolamento de ruídos.
  • 15.  A forma de montagem e os componentes utilizados permitem que a parede seja configurada para atender a diferentes níveis de desempenho, de acordo com as exigências ou necessidades de cada ambiente em termos mecânicos, acústicos, térmicos e de comportamento frente ao fogo.
  • 16.
  • 17.  A tecnologia é totalmente desenvolvida por empresas estrangeiras, inclusive no Brasil. Mas, para que seja utilizado no mercado brasileiro, independente da origem de fabricação, o drywall precisa estar regularizado de acordo com algumas normas específicas para o segmento, estabelecidas pela Associação Brasileira de Normas Técnicas (ABNT).  No país existem, ainda, entidades como a Associação Brasileira de Fabricantes de Chapas para Drywall e a Associação Drywall, que estão disponíveis para sanar dúvidas de profissionais e consumidores.  Portanto, antes de adquirir o produto é necessário obter mais informações sobre a procedência do drywall, bem como exigir certificação junto aos órgãos competentes. Não esquecer ainda, da importância de contratar os serviços de profissionais que dominem as técnicas de manuseio e instalação da tecnologia. Isso vale tanto para engenheiro civis, arquitetos e componentes da mão de obra para construção, como mestres de obras e pedreiros.
  • 18.

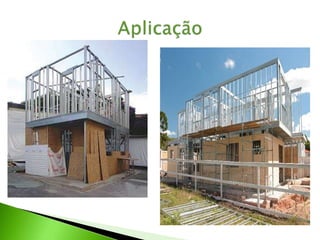

  • 19.  Stell – Frame. Steel Frame: São perfis leves de aço formados a frio, a partir de chapas de aço galvanizados, com espessuras que variam entre 0,8 e 1,25 mm. Os perfis mais usuais são denominados “guias” (perfis U simples) e “montantes” (perfis U enrijecidos). Os perfis utilizados devem ter galvanização mínima de Z-275.
  • 20. Revestimento interno O fechamento interno é realizado com chapas de Drywall, que proporcionam uma superfície lisa e pronta para receber acabamento. Para paredes que receberão armários ou peças suspensas, recomenda-se o uso do LP OSB Home como reforço em paredes de Drywall. Esta aplicação tem como vantagem a liberdade do usuário aplicar armários ou peças suspensas em qualquer ponto da parede, sem a necessidade de prever o mapeamento dos reforços.
  • 21.
  • 22.  Paredes Revestimento externo Sobre o LP OSB Home é aplicada a LP Membrana, que garante a estanqueidade e a adequada ventilação das paredes, permitindo a saída da umidade interna das paredes e protegendo-as contra a umidade externa. O Steel Frame permite a aplicação de diversos revestimentos externos como LP Siding Vinílico, LP SmartSide Lap, revestimento argamassado, placa cimentícia, revestimento cerâmico e outros. Caso sejam utilizados os painéis LP SmartSide Panel e Panel H a LP Membrana é aplicada diretamente sobre o esqueleto estrutural, ou seja, sob os painéis.
  • 23.  Instalações elétricas e hidráulicas Podem ser idênticas às que são utilizadas na construção convencional. A vantagem é que no Sistema Steel Frame as paredes funcionam como shafts visíveis, facilitando a execução e manutenção das instalações.
  • 24.  Isolamentos O Steel Frame apresenta um ótimo conforto térmico e acústico. Além disso, permite a utilização de diversos tipos de isolamento que podem ser instalados nas paredes internas e externas, forro e telhados de acordo com a necessidade do projeto. Esquadrias As instalações de portas e janelas no Steel Frame podem ser executadas de maneira similar ao Sistema Convencional, com espuma de poliuretano ou com parafusos.
  • 25.
  • 26. Esperamos que essa apresentação tenha influenciado no teu aprendizado.
