Pagina 1 1 3 d1e 31
Leitura e Interpretação de
Folha padrão para execução de treino ou avaliação
ALUNO :
A 4
FTC
TÍTULO:
Faculdade de Tecnologia e Ciências
.
PROJEÇÃO: ESCALA :
Folha :
/
TOLERÂNCIAS: MATERIAL:
DATA:
Desenho Técnico
CADERNO DE EXERCÍCIOS
Docente: Ivanoé João Rodowanski
Curso: Engenharias 1°Unidade

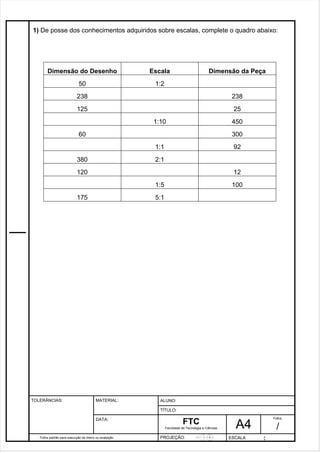

1) De posse dos conhecimentos adquiridos sobre escalas, complete o quadro abaixo:
Dimensão do Desenho
Escala
Dimensão da Peça
Pagina 2 2 3 d1e 31
50
1:2
238
238
125
25
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:
1:10
450
60
300
1:1
92
380
2:1
120
12
1:5
100
175
5:1

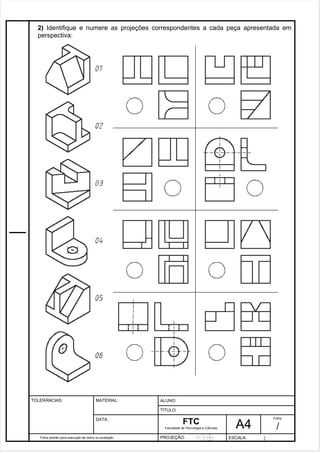

2) Identifique e numere as projeções correspondentes a cada peça apresentada em
perspectiva:
Pagina 3 3 3 d1e 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

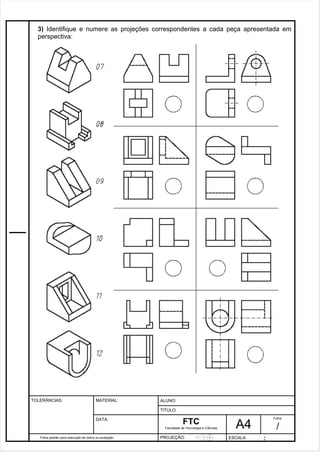

3) Identifique e numere as projeções correspondentes a cada peça apresentada em
perspectiva:
Pagina 4 4 3 d1e 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

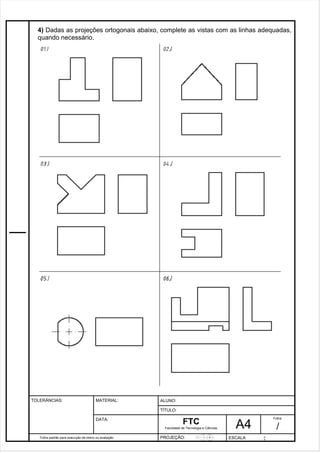

4) Dadas as projeções ortogonais abaixo, complete as vistas com as linhas adequadas,
quando necessário.
Pagina 5 5 3 d1e 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

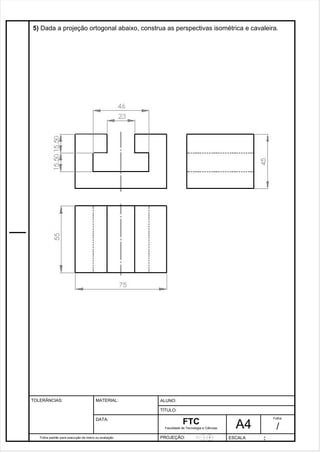

5) Dada a projeção ortogonal abaixo, construa as perspectivas isométrica e cavaleira.
Pagina 6 6 3 d1e 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

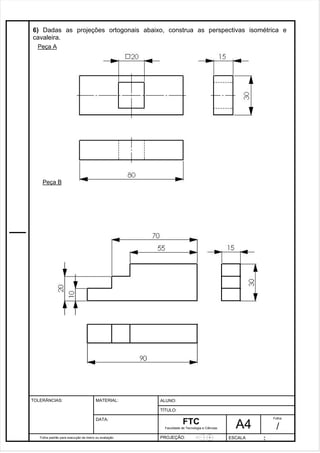

6) Dadas as projeções ortogonais abaixo, construa as perspectivas isométrica e
cavaleira.
Pagina 7 7 3 d1e 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:
Peça A
Peça B

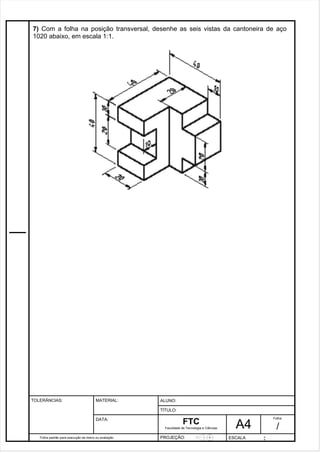

7) Com a folha na posição transversal, desenhe as seis vistas da cantoneira de aço
1020 abaixo, em escala 1:1.
Pagina 8 8 3 d1e 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

Pagina 9 9 3 d1e 31

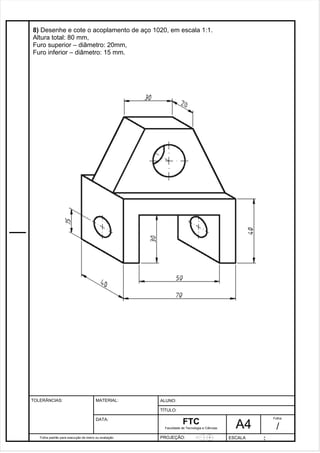

8) Desenhe e cote o acoplamento de aço 1020, em escala 1:1.
Altura total: 80 mm,
Furo superior – diâmetro: 20mm,
Furo inferior – diâmetro: 15 mm.
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

Pagina 10 1 0 3de1 31

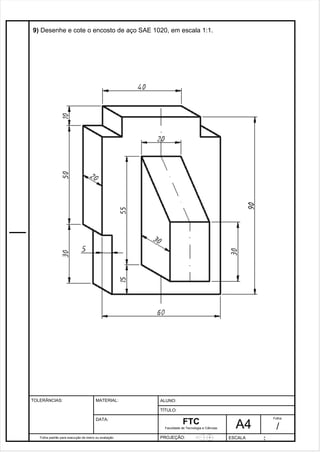

9) Desenhe e cote o encosto de aço SAE 1020, em escala 1:1.
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

10) Desenhar as três vistas e cotar, sob a forma de esboço, as peças abaixo.
Escala 1:1.
Pagina 11 1 1 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

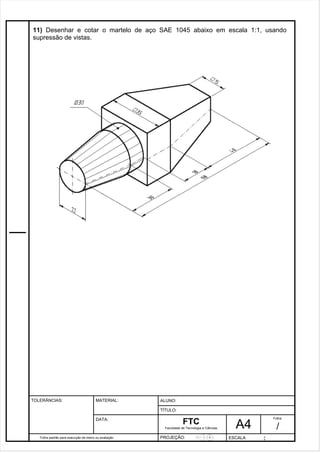

11) Desenhar e cotar o martelo de aço SAE 1045 abaixo em escala 1:1, usando
supressão de vistas.
Pagina 12 1 2 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

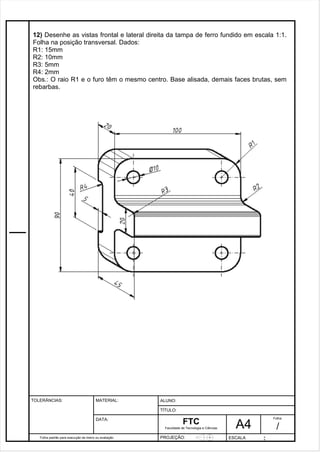

12) Desenhe as vistas frontal e lateral direita da tampa de ferro fundido em escala 1:1.
Folha na posição transversal. Dados:
R1: 15mm
R2: 10mm
R3: 5mm
R4: 2mm
Obs.: O raio R1 e o furo têm o mesmo centro. Base alisada, demais faces brutas, sem
rebarbas.
Pagina 13 1 3 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

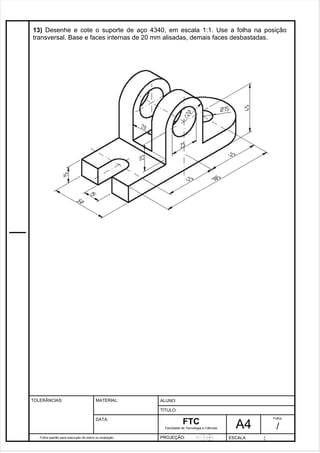

13) Desenhe e cote o suporte de aço 4340, em escala 1:1. Use a folha na posição
transversal. Base e faces internas de 20 mm alisadas, demais faces desbastadas.
Pagina 14 1 4 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

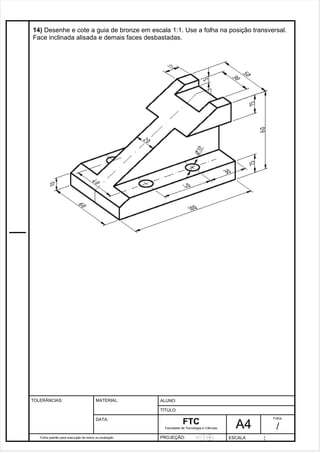

14) Desenhe e cote a guia de bronze em escala 1:1. Use a folha na posição transversal.
Face inclinada alisada e demais faces desbastadas.
Pagina 15 1 5 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

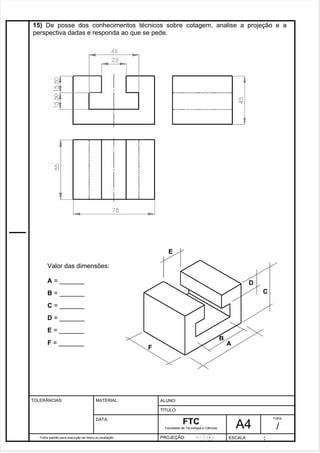

15) De posse dos conhecimentos técnicos sobre cotagem, analise a projeção e a
perspectiva dadas e responda ao que se pede.
Pagina 16 1 6 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:
C
E
D
A
B
F
Valor das dimensões:
A = _______
B = _______
C = _______
D = _______
E = _______
F = _______

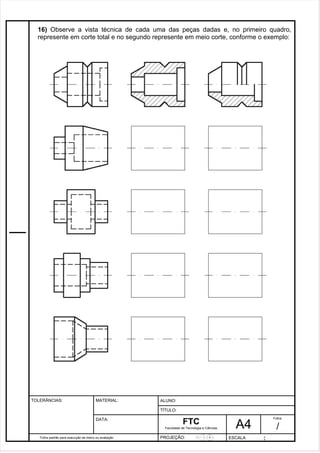

16) Observe a vista técnica de cada uma das peças dadas e, no primeiro quadro,
represente em corte total e no segundo represente em meio corte, conforme o exemplo:
Pagina 17 1 7 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

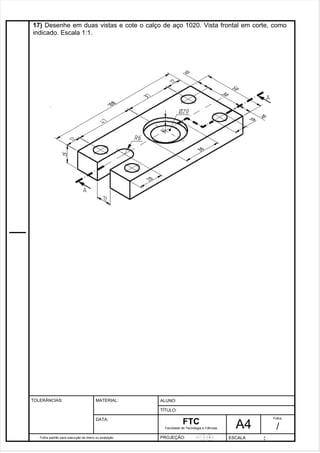

17) Desenhe em duas vistas e cote o calço de aço 1020. Vista frontal em corte, como
indicado. Escala 1:1.
Pagina 18 1 8 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

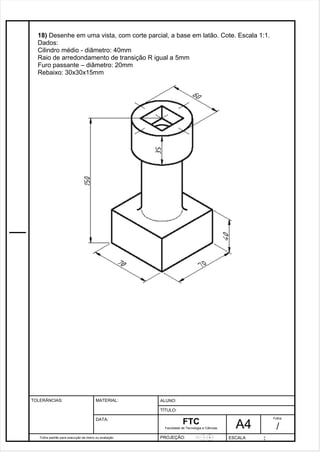

18) Desenhe em uma vista, com corte parcial, a base em latão. Cote. Escala 1:1.
Dados:
Cilindro médio - diâmetro: 40mm
Raio de arredondamento de transição R igual a 5mm
Furo passante – diâmetro: 20mm
Rebaixo: 30x30x15mm
Pagina 19 1 9 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

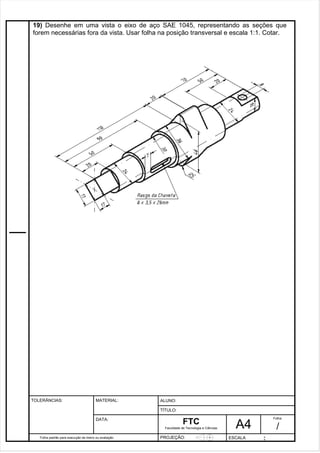

19) Desenhe em uma vista o eixo de aço SAE 1045, representando as seções que
forem necessárias fora da vista. Usar folha na posição transversal e escala 1:1. Cotar.
Pagina 20 2 0 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

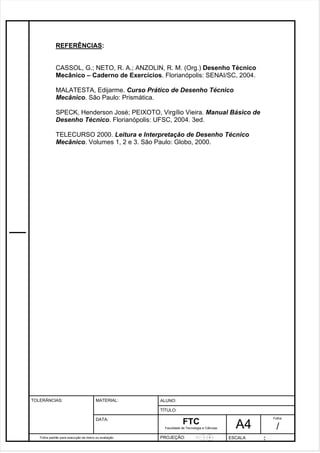

CASSOL, G.; NETO, R. A.; ANZOLIN, R. M. (Org.) Desenho Técnico
Mecânico – Caderno de Exercícios. Florianópolis: SENAI/SC, 2004.
SPECK, Henderson José; PEIXOTO, Virgílio Vieira. Manual Básico de
Desenho Técnico. Florianópolis: UFSC, 2004. 3ed.
Pagina 21 2 1 3de1 31
REFERÊNCIAS:
MALATESTA, Edijarme. Curso Prático de Desenho Técnico
Mecânico. São Paulo: Prismática.
TELECURSO 2000. Leitura e Interpretação de Desenho Técnico
Mecânico. Volumes 1, 2 e 3. São Paulo: Globo, 2000.
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

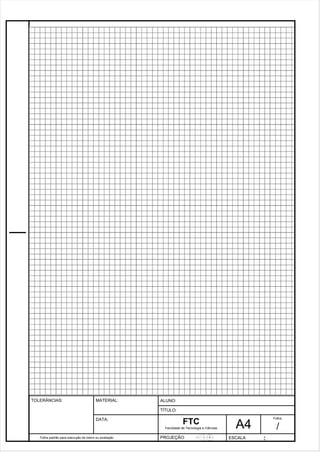

Pagina 22 2 2 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

Pagina 23 2 3 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

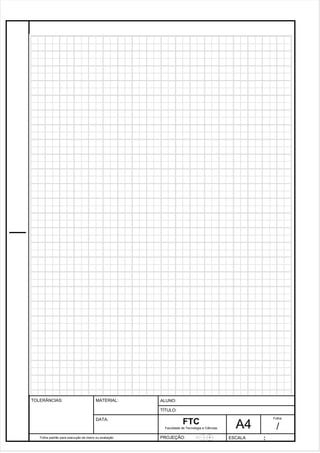

Pagina 24 2 4 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

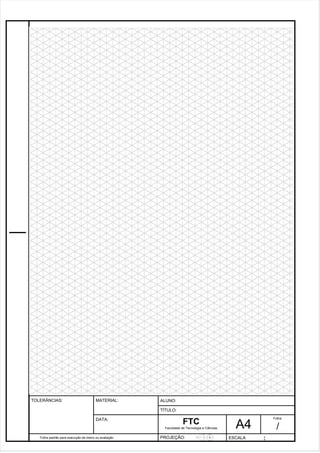

Pagina 25 2 5 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

Pagina 26 2 6 3de1 31
ALUNO :
A 4
FTC
TÍTULO:
.
Folha :
/
DATA:

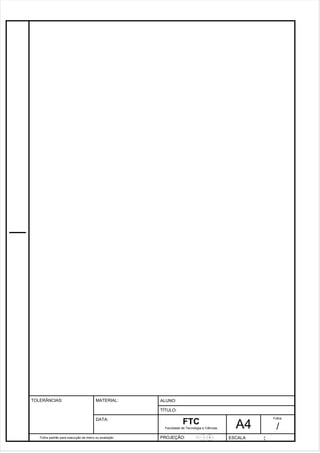

Pagina 27 2 7 3de1 31
