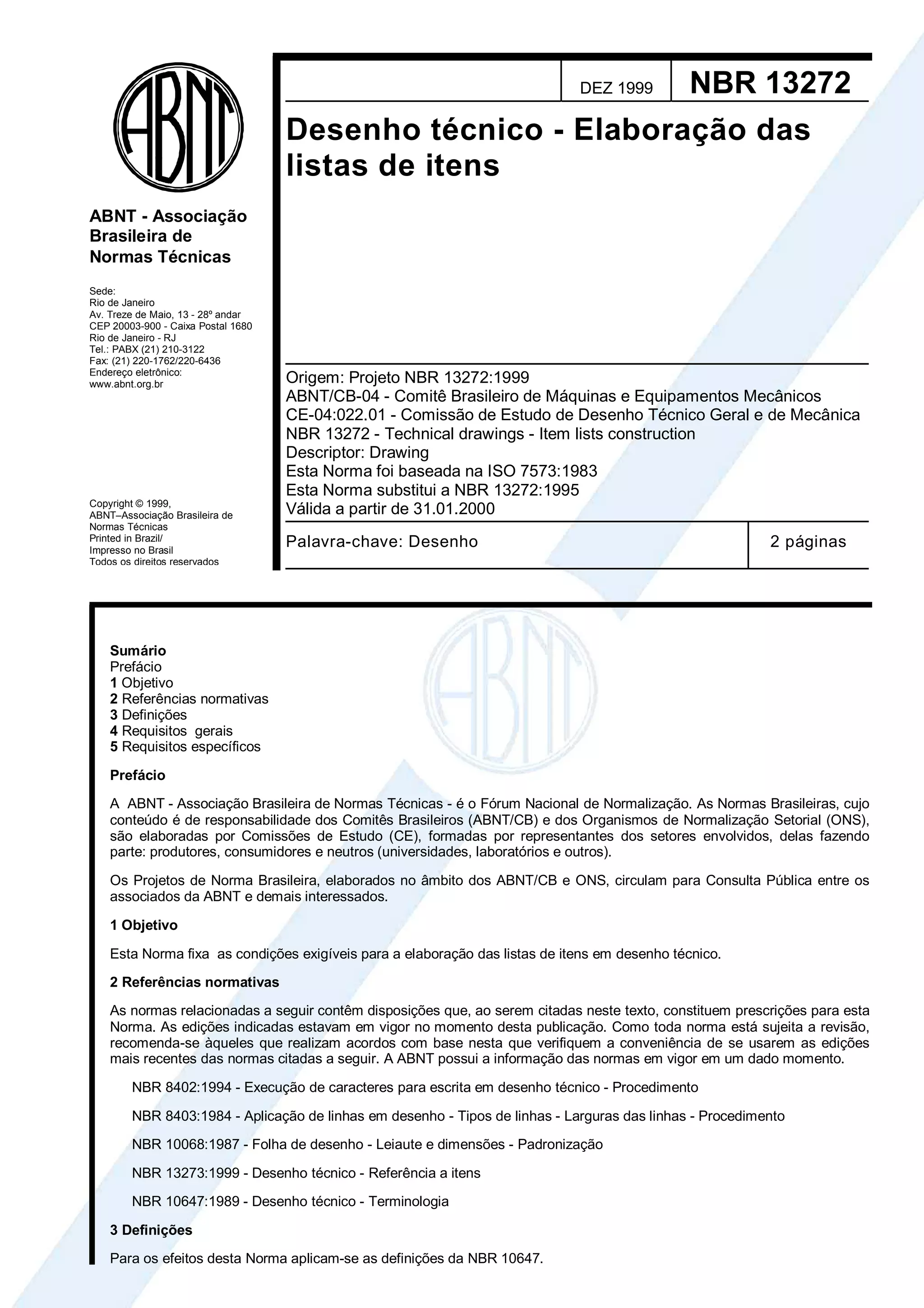

  Cópia não autorizada DEZ1999 NBR 13272 Desenho técnico - Elaboração das listas de itens ABNT - Associação Brasileira de Normas Técnicas Sede: Rio de Janeiro Av. Treze de Maio, 13 - 28º andar CEP 20003-900 - Caixa Postal 1680 Rio de Janeiro - RJ Tel.: PABX (21) 210-3122 Fax: (21) 220-1762/220-6436 Endereço eletrônico: www.abnt.org.br Copyright © 1999, ABNT–Associação Brasileira de Normas Técnicas Printed in Brazil/ Impresso no Brasil Todos os direitos reservados Origem: Projeto NBR 13272:1999 ABNT/CB-04 - Comitê Brasileiro de Máquinas e Equipamentos Mecânicos CE-04:022.01 - Comissão de Estudo de Desenho Técnico Geral e de Mecânica NBR 13272 - Technical drawings - Item lists construction Descriptor: Drawing Esta Norma foi baseada na ISO 7573:1983 Esta Norma substitui a NBR 13272:1995 Válida a partir de 31.01.2000 Palavra-chave: Desenho 2 páginas Sumário Prefácio 1 Objetivo 2 Referências normativas 3 Definições 4 Requisitos gerais 5 Requisitos específicos Prefácio A ABNT - Associação Brasileira de Normas Técnicas - é o Fórum Nacional de Normalização. As Normas Brasileiras, cujo conteúdo é de responsabilidade dos Comitês Brasileiros (ABNT/CB) e dos Organismos de Normalização Setorial (ONS), são elaboradas por Comissões de Estudo (CE), formadas por representantes dos setores envolvidos, delas fazendo parte: produtores, consumidores e neutros (universidades, laboratórios e outros). Os Projetos de Norma Brasileira, elaborados no âmbito dos ABNT/CB e ONS, circulam para Consulta Pública entre os associados da ABNT e demais interessados. 1 Objetivo Esta Norma fixa as condições exigíveis para a elaboração das listas de itens em desenho técnico. 2 Referências normativas As normas relacionadas a seguir contêm disposições que, ao serem citadas neste texto, constituem prescrições para esta Norma. As edições indicadas estavam em vigor no momento desta publicação. Como toda norma está sujeita a revisão, recomenda-se àqueles que realizam acordos com base nesta que verifiquem a conveniência de se usarem as edições mais recentes das normas citadas a seguir. A ABNT possui a informação das normas em vigor em um dado momento. NBR 8402:1994 - Execução de caracteres para escrita em desenho técnico - Procedimento NBR 8403:1984 - Aplicação de linhas em desenho - Tipos de linhas - Larguras das linhas - Procedimento NBR 10068:1987 - Folha de desenho - Leiaute e dimensões - Padronização NBR 13273:1999 - Desenho técnico - Referência a itens NBR 10647:1989 - Desenho técnico - Terminologia 3 Definições Para os efeitos desta Norma aplicam-se as definições da NBR 10647.
• 2.

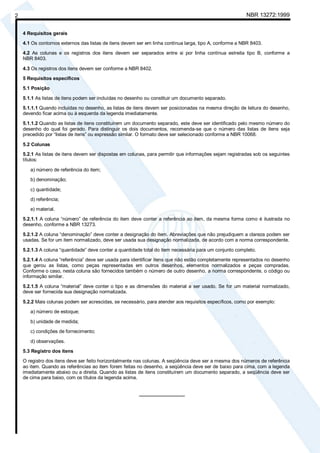

  Cópia não autorizada NBR13272:1999 2 4 Requisitos gerais 4.1 Os contornos externos das listas de itens devem ser em linha contínua larga, tipo A, conforme a NBR 8403. 4.2 As colunas e os registros dos itens devem ser separados entre si por linha contínua estreita tipo B, conforme a NBR 8403. 4.3 Os registros dos itens devem ser conforme a NBR 8402. 5 Requisitos específicos 5.1 Posição 5.1.1 As listas de itens podem ser incluídas no desenho ou constituir um documento separado. 5.1.1.1 Quando incluídas no desenho, as listas de itens devem ser posicionadas na mesma direção de leitura do desenho, devendo ficar acima ou à esquerda da legenda imediatamente. 5.1.1.2 Quando as listas de itens constituírem um documento separado, este deve ser identificado pelo mesmo número do desenho do qual foi gerado. Para distinguir os dois documentos, recomenda-se que o número das listas de itens seja precedido por “listas de itens” ou expressão similar. O formato deve ser selecionado conforme a NBR 10068. 5.2 Colunas 5.2.1 As listas de itens devem ser dispostas em colunas, para permitir que informações sejam registradas sob os seguintes títulos: a) número de referência do item; b) denominação; c) quantidade; d) referência; e) material. 5.2.1.1 A coluna “número” de referência do item deve conter a referência ao item, da mesma forma como é ilustrada no desenho, conforme a NBR 13273. 5.2.1.2 A coluna “denominação” deve conter a designação do item. Abreviações que não prejudiquem a clareza podem ser usadas. Se for um item normalizado, deve ser usada sua designação normalizada, de acordo com a norma correspondente. 5.2.1.3 A coluna “quantidade” deve conter a quantidade total do item necessária para um conjunto completo. 5.2.1.4 A coluna “referência” deve ser usada para identificar itens que não estão completamente representados no desenho que gerou as listas, como peças representadas em outros desenhos, elementos normalizados e peças compradas. Conforme o caso, nesta coluna são fornecidos também o número de outro desenho, a norma correspondente, o código ou informação similar. 5.2.1.5 A coluna “material” deve conter o tipo e as dimensões do material a ser usado. Se for um material normalizado, deve ser fornecida sua designação normalizada. 5.2.2 Mais colunas podem ser acrescidas, se necessário, para atender aos requisitos específicos, como por exemplo: a) número de estoque; b) unidade de medida; c) condições de fornecimento; d) observações. 5.3 Registro dos itens O registro dos itens deve ser feito horizontalmente nas colunas. A seqüência deve ser a mesma dos números de referência ao item. Quando as referências ao item forem feitas no desenho, a seqüência deve ser de baixo para cima, com a legenda imediatamente abaixo ou a direita. Quando as listas de itens constituírem um documento separado, a seqüência deve ser de cima para baixo, com os títulos da legenda acima. _________________
