Coordenação de Mecânica Cursode Tecnologia em Fabricação Mecânica Desenho Mecânico Aula 02 Prof.º Lincoln Brum Leite Gusmão Pinheiro Tecngº em Fabricação Mecânica

2.
Desenho Mecânico -Perspectiva Contudo, na maioria das vezes as peças não são tão simples como as anteriores...

3.
Desenho Mecânico -Perspectiva Exercitando:

4.
Desenho Mecânico -Perspectiva Exercitando:

5.

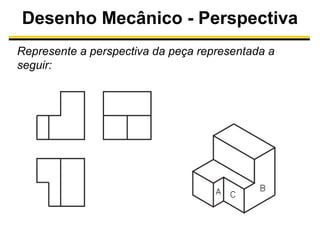

Desenho Mecânico -Perspectiva Represente a perspectiva da peça representada a seguir:

6.

7.

8.

9.

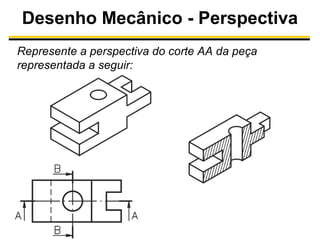

Desenho Mecânico -Perspectiva Represente a perspectiva do corte AA da peça representada a seguir:

10.

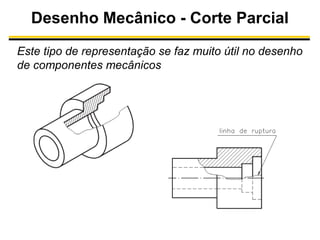

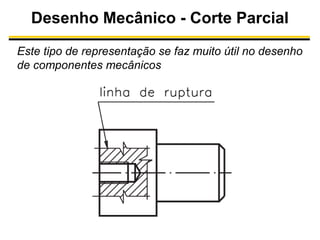

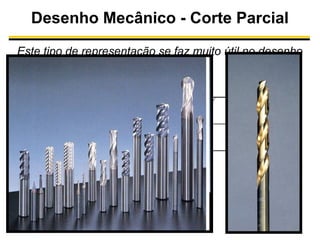

Desenho Mecânico -Corte Parcial Este tipo de representação se faz muito útil no desenho de componentes mecânicos

11.

12.

13.

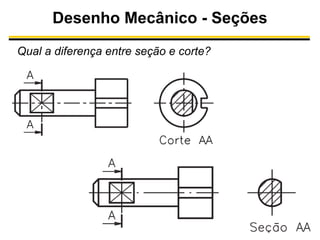

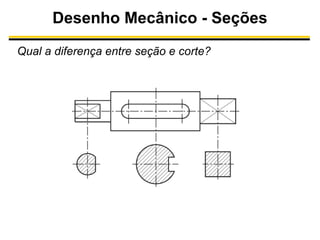

Desenho Mecânico -Seções Qual a diferença entre seção e corte?

14.

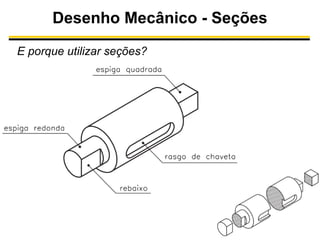

Desenho Mecânico -Seções E porque utilizar seções?

15.

16.

17.

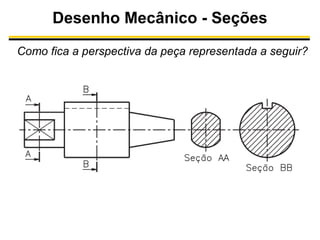

Desenho Mecânico -Seções Como fica a perspectiva da peça representada a seguir?

18.

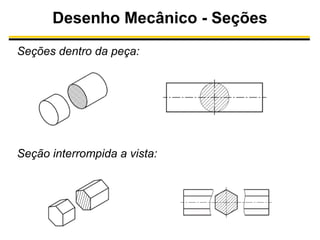

Desenho Mecânico -Seções Seções dentro da peça: Seção interrompida a vista:

19.

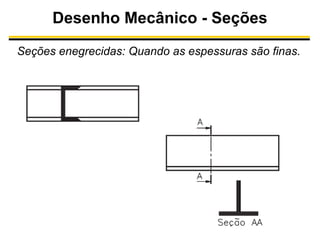

Desenho Mecânico -Seções Seções enegrecidas: Quando as espessuras são finas.

20.

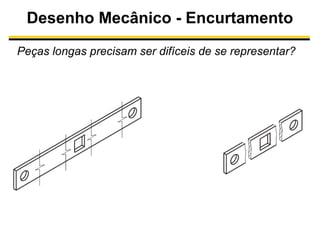

Desenho Mecânico -Encurtamento Peças longas precisam ser difíceis de se representar?

21.

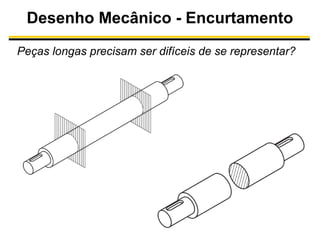

Desenho Mecânico -Encurtamento Peças longas precisam ser difíceis de se representar?

22.

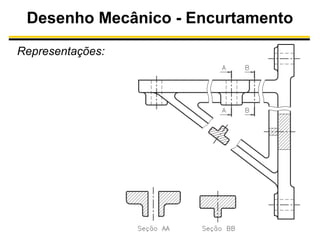

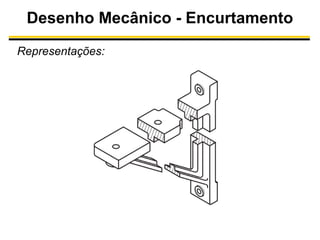

Desenho Mecânico -Encurtamento Representações:

23.

24.

25.

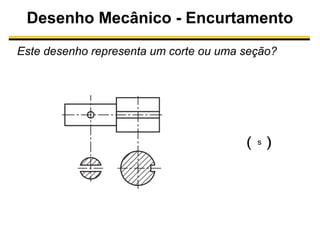

Desenho Mecânico -Encurtamento Este desenho representa um corte ou uma seção? s C

26.

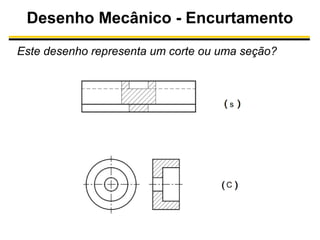

Desenho Mecânico -Encurtamento Este desenho representa um corte ou uma seção? s s

27.

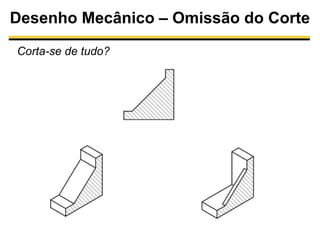

Desenho Mecânico –Omissão do Corte Corta-se de tudo?

28.

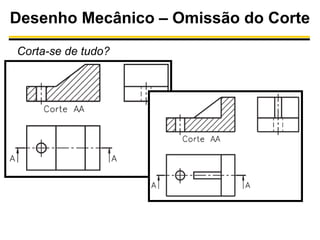

Desenho Mecânico –Omissão do Corte Corta-se de tudo?

29.

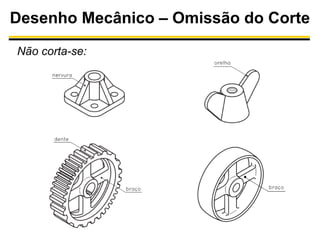

Desenho Mecânico –Omissão do Corte Não corta-se:

30.

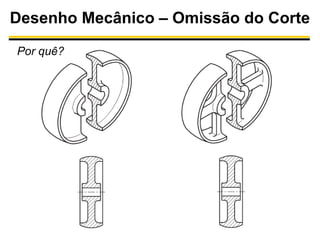

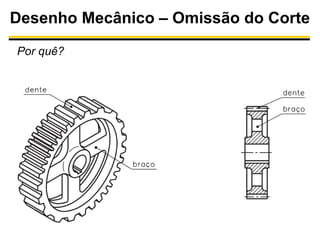

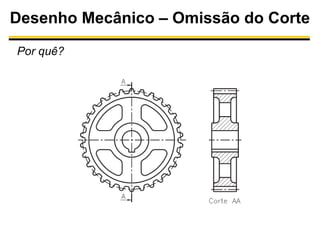

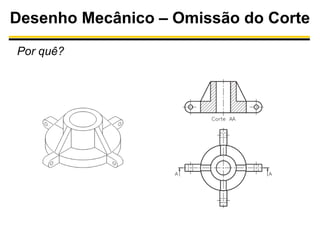

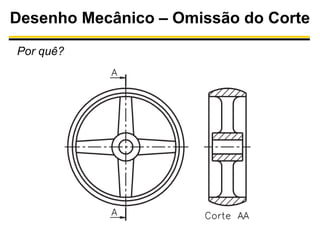

Desenho Mecânico –Omissão do Corte Por quê?

31.

32.

33.

34.

35.

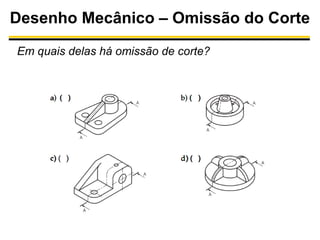

Desenho Mecânico –Omissão do Corte Em quais delas há omissão de corte?

36.

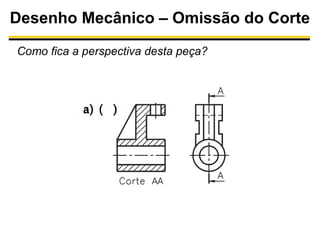

Desenho Mecânico –Omissão do Corte Como fica a perspectiva desta peça?
