Este documento apresenta o plano de ensino para a disciplina de Desenho Técnico ministrada pelo professor André Veiga. O plano descreve os objetivos, ementa, conteúdo programático, avaliação e referências da disciplina. Os tópicos abordados incluem normas técnicas, geometria descritiva, projeções ortogonais, perspectivas e uso de softwares CAD.

1. DESENHO
TÉCNICO
Prof: André Veiga
aveiga@area1.edu.br

2. DESENHO TÉCNICO
PLANO DE
ENSINO
Prof: André Veiga

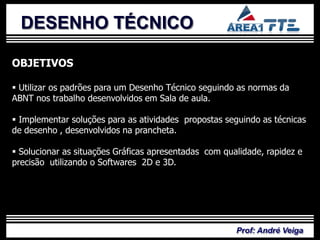

3. DESENHO TÉCNICO
OBJETIVOS
 Utilizar os padrões para um Desenho Técnico seguindo as normas da
PLANO DE
ABNT nos trabalho desenvolvidos em Sala de aula.
 Implementar soluções para as atividades propostas seguindo as técnicas
de desenho , desenvolvidos na prancheta.
ENSINO
 Solucionar as situações Gráficas apresentadas com qualidade, rapidez e
precisão utilizando o Softwares 2D e 3D.
Prof: André Veiga

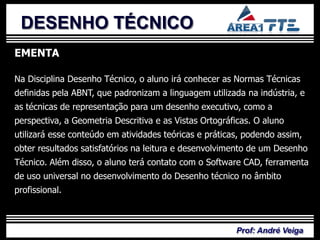

4. DESENHO TÉCNICO
EMENTA
Na Disciplina Desenho Técnico, o aluno irá conhecer as Normas Técnicas
PLANO DE
definidas pela ABNT, que padronizam a linguagem utilizada na indústria, e
as técnicas de representação para um desenho executivo, como a
perspectiva, a Geometria Descritiva e as Vistas Ortográficas. O aluno
utilizará esse conteúdo em atividades teóricas e práticas, podendo assim,
ENSINO
obter resultados satisfatórios na leitura e desenvolvimento de um Desenho
Técnico. Além disso, o aluno terá contato com o Software CAD, ferramenta
de uso universal no desenvolvimento do Desenho técnico no âmbito
profissional.
Prof: André Veiga

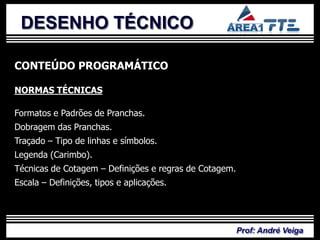

5. DESENHO TÉCNICO
CONTEÚDO PROGRAMÁTICO
NORMAS TÉCNICAS
PLANO DE
Formatos e Padrões de Pranchas.
Dobragem das Pranchas.
Traçado – Tipo de linhas e símbolos.
ENSINO
Legenda (Carimbo).
Técnicas de Cotagem – Definições e regras de Cotagem.
Escala – Definições, tipos e aplicações.
Prof: André Veiga

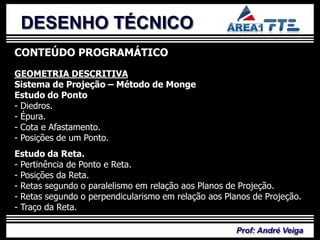

6. DESENHO TÉCNICO
CONTEÚDO PROGRAMÁTICO
GEOMETRIA DESCRITIVA
Sistema de Projeção – Método de Monge
- Diedros.
- Épura. PLANO DE
Estudo do Ponto
- Cota e Afastamento.
- Posições de um Ponto.
ENSINO
Estudo da Reta.
- Pertinência de Ponto e Reta.
- Posições da Reta.
- Retas segundo o paralelismo em relação aos Planos de Projeção.
- Retas segundo o perpendicularismo em relação aos Planos de Projeção.
- Traço da Reta.
Prof: André Veiga

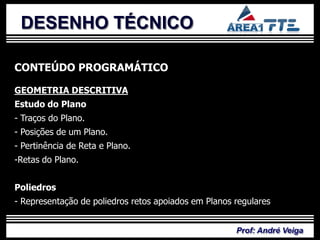

7. DESENHO TÉCNICO
CONTEÚDO PROGRAMÁTICO
GEOMETRIA DESCRITIVA
PLANO DE
Estudo do Plano
- Traços do Plano.
- Posições de um Plano.
ENSINO
- Pertinência de Reta e Plano.
-Retas do Plano.

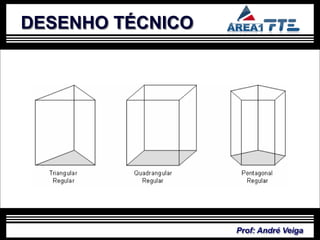

Poliedros
- Representação de poliedros retos apoiados em Planos regulares
Prof: André Veiga

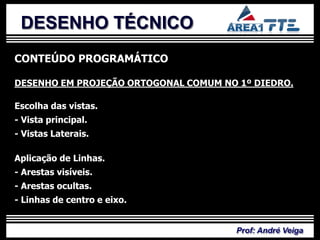

8. DESENHO TÉCNICO
CONTEÚDO PROGRAMÁTICO
DESENHO EM PROJEÇÃO ORTOGONAL COMUM NO 1º DIEDRO.
Escolha das vistas.
- Vista principal.
- Vistas Laterais.
Aplicação de Linhas.
- Arestas visíveis.
- Arestas ocultas.
- Linhas de centro e eixo.
Prof: André Veiga

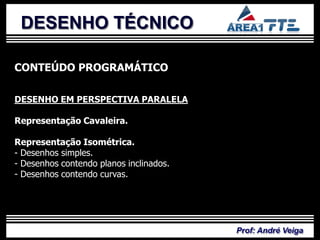

9. DESENHO TÉCNICO
CONTEÚDO PROGRAMÁTICO
DESENHO EM PERSPECTIVA PARALELA
Representação Cavaleira.
Representação Isométrica.
- Desenhos simples.
- Desenhos contendo planos inclinados.
- Desenhos contendo curvas.
Prof: André Veiga

10. DESENHO TÉCNICO

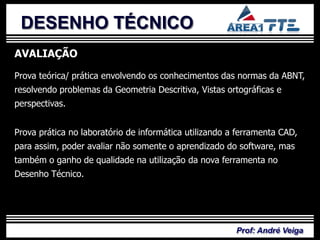

AVALIAÇÃO
Prova teórica/ prática envolvendo os conhecimentos das normas da ABNT,
resolvendo problemas da Geometria Descritiva, Vistas ortográficas e
perspectivas.
Prova prática no laboratório de informática utilizando a ferramenta CAD,
para assim, poder avaliar não somente o aprendizado do software, mas
também o ganho de qualidade na utilização da nova ferramenta no
Desenho Técnico.
Prof: André Veiga

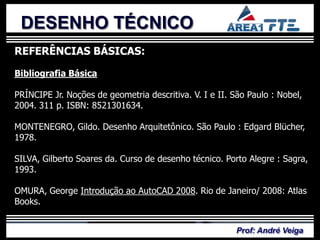

11. DESENHO TÉCNICO
REFERÊNCIAS BÁSICAS:
Bibliografia Básica
PRÍNCIPE Jr. Noções de geometria descritiva. V. I e II. São Paulo : Nobel,
2004. 311 p. ISBN: 8521301634.
MONTENEGRO, Gildo. Desenho Arquitetônico. São Paulo : Edgard Blücher,
1978.
SILVA, Gilberto Soares da. Curso de desenho técnico. Porto Alegre : Sagra,
1993.
OMURA, George Introdução ao AutoCAD 2008. Rio de Janeiro/ 2008: Atlas
Books.
Prof: André Veiga

12. DESENHO TÉCNICO

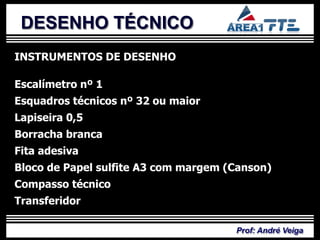

INSTRUMENTOS DE DESENHO
Escalímetro nº 1
Esquadros técnicos nº 32 ou maior
Lapiseira 0,5
Borracha branca
Fita adesiva
Bloco de Papel sulfite A3 com margem (Canson)
Compasso técnico
Transferidor
Prof: André Veiga

13. DESENHO TÉCNICO
DEFINIÇÃO
&
REPRSENTAÇÕES
Prof: André Veiga

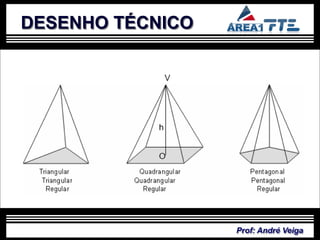

14. DESENHO TÉCNICO
Prof: André Veiga

15. DESENHO TÉCNICO
Prof: André Veiga

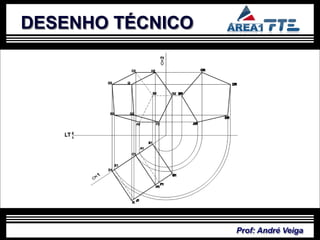

16. DESENHO TÉCNICO
Prof: André Veiga

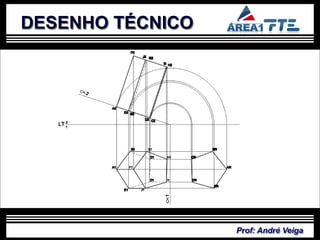

17. DESENHO TÉCNICO
Prof: André Veiga

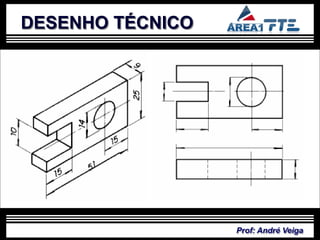

18. DESENHO TÉCNICO
Prof: André Veiga

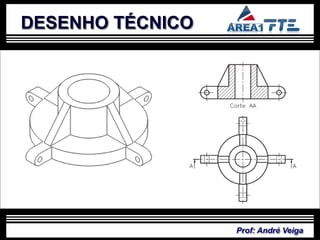

19. DESENHO TÉCNICO
Prof: André Veiga

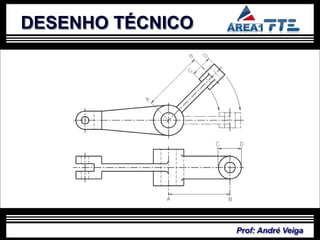

20. DESENHO TÉCNICO
Prof: André Veiga

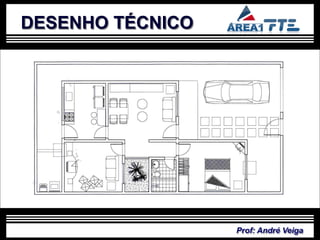

21. DESENHO TÉCNICO
Prof: André Veiga

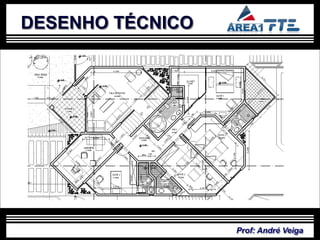

22. DESENHO TÉCNICO
Prof: André Veiga

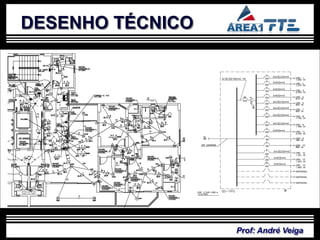

23. DESENHO TÉCNICO
Prof: André Veiga

24. DESENHO TÉCNICO
Prof: André Veiga

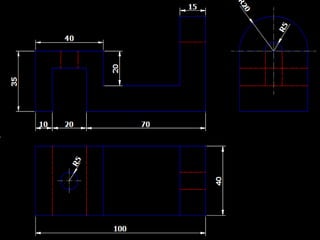

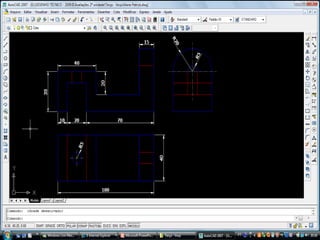

25. DESENHO TÉCNICO
Prof: André Veiga

26. DESENHO TÉCNICO
Prof: André Veiga

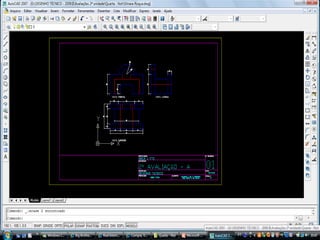

27. DESENHO TÉCNICO
Prof: André Veiga

28. DESENHO TÉCNICO
Prof: André Veiga

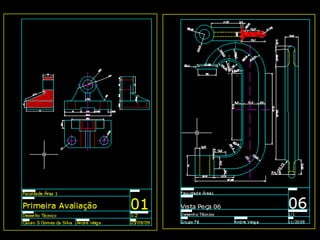

30. DESENHO TÉCNICO
Prof: André Veiga

31. Prof: André Veiga

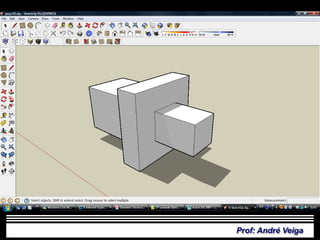

32. Prof: André Veiga

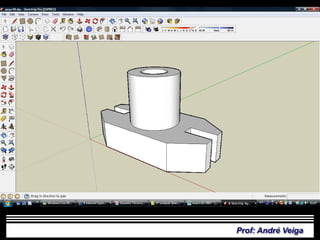

33. Prof: André Veiga

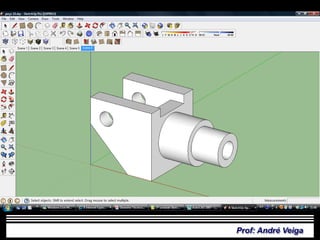

34. Prof: André Veiga

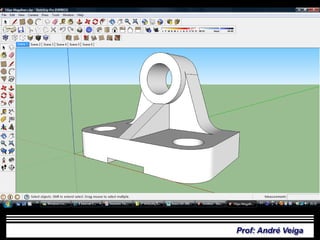

35. Prof: André Veiga

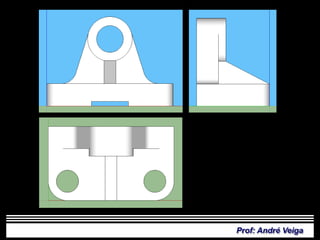

36. Prof: André Veiga

37. Prof: André Veiga

38. DESENHO TÉCNICO
NORMAS
TÉCNICAS
Prof: André Veiga

39. DESENHO TÉCNICO
NORMAS TÉCNICAS
Para que se possa executar um desenho técnico
dentro dos padrões internacionais, criaram-se
normas registradas como Normas Brasileiras –
NBR – pelo Instituto de Metrologia, Normatização
e Qualidade Industrial – INMETRO.
Prof: André Veiga

40. DESENHO TÉCNICO

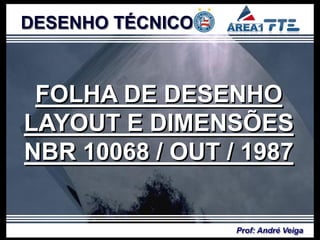

FOLHA DE DESENHO
LAYOUT E DIMENSÕES
NBR 10068 / OUT / 1987
Prof: André Veiga

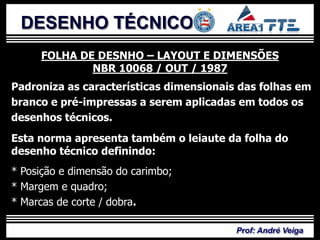

41. DESENHO TÉCNICO
FOLHA DE DESNHO – LAYOUT E DIMENSÕES
NBR 10068 / OUT / 1987
Padroniza as características dimensionais das folhas em
branco e pré-impressas a serem aplicadas em todos os
desenhos técnicos.
Esta norma apresenta também o leiaute da folha do
desenho técnico definindo:
* Posição e dimensão do carimbo;
* Margem e quadro;
* Marcas de corte / dobra.
Prof: André Veiga

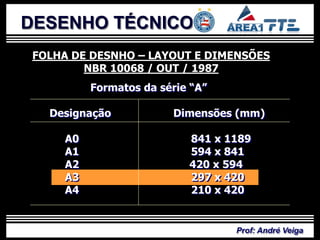

42. DESENHO TÉCNICO
FOLHA DE DESNHO – LAYOUT E DIMENSÕES
NBR 10068 / OUT / 1987
Formatos da série “A”
Designação Dimensões (mm)
A0 841 x 1189
A1 594 x 841
A2 420 x 594
A3 297 x 420
A4 210 x 420
Prof: André Veiga

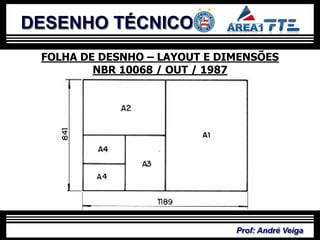

43. DESENHO TÉCNICO
FOLHA DE DESNHO – LAYOUT E DIMENSÕES
NBR 10068 / OUT / 1987
Prof: André Veiga

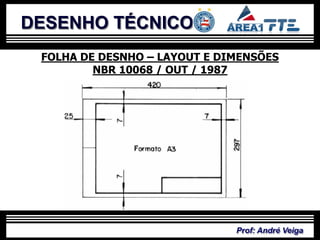

44. DESENHO TÉCNICO
FOLHA DE DESNHO – LAYOUT E DIMENSÕES
NBR 10068 / OUT / 1987
Prof: André Veiga

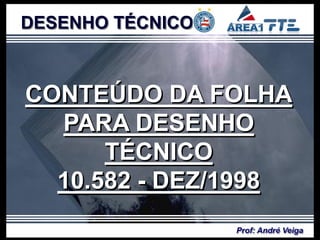

45. DESENHO TÉCNICO
CONTEÚDO DA FOLHA
PARA DESENHO
TÉCNICO
10.582 - DEZ/1998
Prof: André Veiga

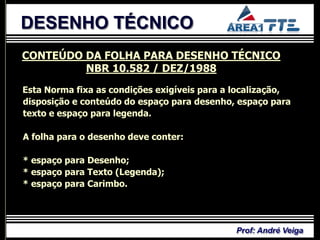

46. DESENHO TÉCNICO
CONTEÚDO DA FOLHA PARA DESENHO TÉCNICO
NBR 10.582 / DEZ/1988
Esta Norma fixa as condições exigíveis para a localização,
disposição e conteúdo do espaço para desenho, espaço para
texto e espaço para legenda.
A folha para o desenho deve conter:
* espaço para Desenho;
* espaço para Texto (Legenda);
* espaço para Carimbo.
Prof: André Veiga

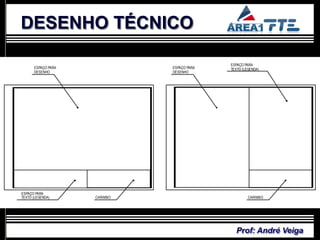

47. DESENHO TÉCNICO
ESPAÇO PARA
ESPAÇO PARA ESPAÇO PARA TEXTO (LEGENDA)
DESENHO DESENHO
ESPAÇO PARA
TEXTO (LEGENDA) CARIMBO CARIMBO
Prof: André Veiga

48. DESENHO TÉCNICO
Prof: André Veiga

49. DESENHO TÉCNICO
PREPARANDO A
ÁREA DE
TRABALHO
Prof: André Veiga

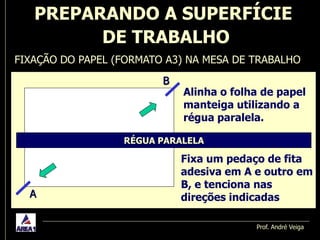

50. PREPARANDO A SUPERFÍCIE
DE TRABALHO
FIXAÇÃO DO PAPEL (FORMATO A3) NA MESA DE TRABALHO
B
Alinha o folha de papel
manteiga utilizando a
régua paralela.
RÉGUA PARALELA
Fixa um pedaço de fita
adesiva em A e outro em
B, e tenciona nas
A direções indicadas
Prof. André Veiga

51. PREPARANDO A SUPERFÍCIE
DE TRABALHO
FIXAÇÃO DO PAPEL (FORMATO A3) NA MESA DE TRABALHO
C B
Faz-se o mesmo
procedimento,
agora em C e D.
A D
Prof. André Veiga

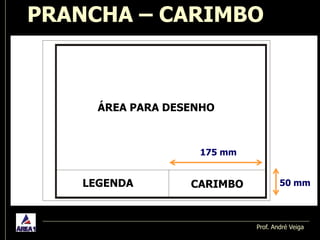

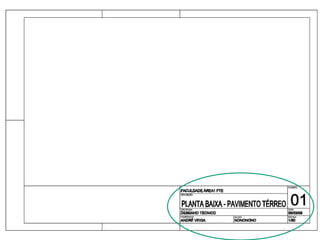

52. PRANCHA – CARIMBO
ÁREA PARA DESENHO
175 mm
LEGENDA CARIMBO 50 mm
Prof. André Veiga

53. PRANCHA – DOBRANGEM
105 m m 185 m m
Prof. André Veiga

54. Prof. André Veiga

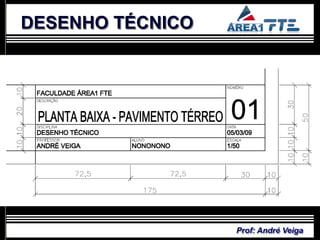

55. DESENHO TÉCNICO
Prof: André Veiga

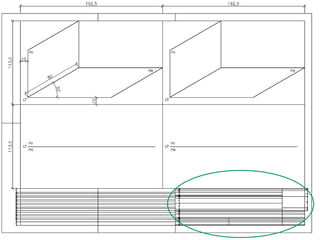

56. DESENHO TÉCNICO
Prof: André Veiga

57. DESENHO TÉCNICO
Prof: André Veiga

58. DESENHO TÉCNICO
Prof: André Veiga

59. DESENHO TÉCNICO
Prof: André Veiga

60. DESENHO TÉCNICO
Prof: André Veiga

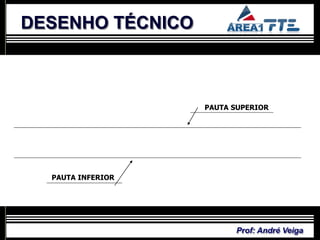

61. DESENHO TÉCNICO
PAUTA SUPERIOR
PAUTA INFERIOR
Prof: André Veiga

62. DESENHO TÉCNICO
EMPREGO DE ESCALAS
EM DESENHO TÉCNICO
NBR 8196 / OUT/1983
Prof: André Veiga

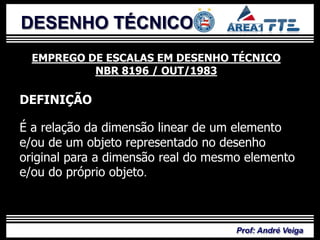

63. DESENHO TÉCNICO
EMPREGO DE ESCALAS EM DESENHO TÉCNICO
NBR 8196 / OUT/1983
DEFINIÇÃO
É a relação da dimensão linear de um elemento
e/ou de um objeto representado no desenho
original para a dimensão real do mesmo elemento
e/ou do próprio objeto.
Prof: André Veiga

64. DESENHO TÉCNICO
EMPREGO DE ESCALAS EM DESENHO TÉCNICO
NBR 8196 / OUT/1983

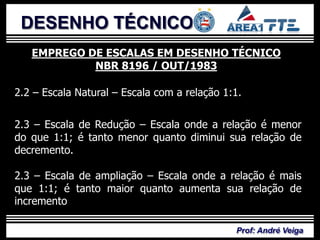

2.2 – Escala Natural – Escala com a relação 1:1.
2.3 – Escala de Redução – Escala onde a relação é menor
do que 1:1; é tanto menor quanto diminui sua relação de
decremento.
2.3 – Escala de ampliação – Escala onde a relação é mais
que 1:1; é tanto maior quanto aumenta sua relação de
incremento
Prof: André Veiga

65. DESENHO TÉCNICO
EMPREGO DE ESCALAS EM DESENHO TÉCNICO
NBR 8196 / OUT/1983
As escalas recomendadas para uso em desenho técnico
são especificadas na tabela.
Categoria Escalas recomendadas
Escala de ampliação 50:1 20:1 10:1
5:1 2:1
Escala natural 1:1
Escala de redução 1:2 1:5 1:10
1:20 1:50 1:100
1:200 1:500 1:1000
Prof: André Veiga

66. DESENHO TÉCNICO
EMPREGO DE ESCALAS EM DESENHO TÉCNICO
NBR 8196 / OUT/1983

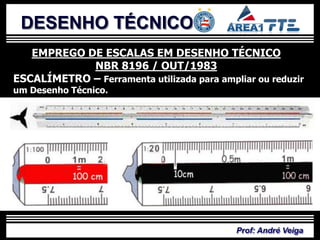

ESCALÍMETRO – Ferramenta utilizada para ampliar ou reduzir
um Desenho Técnico.
Prof: André Veiga

67. DESENHO TÉCNICO
COTAGEM EM
DESENHO TÉCNICO
NBR10.126 – NOV/1987
Prof: André Veiga

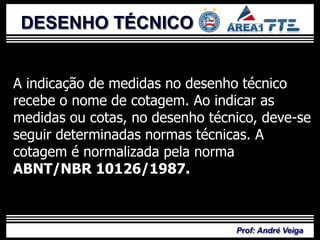

68. DESENHO TÉCNICO
A indicação de medidas no desenho técnico
recebe o nome de cotagem. Ao indicar as
medidas ou cotas, no desenho técnico, deve-se
seguir determinadas normas técnicas. A
cotagem é normalizada pela norma
ABNT/NBR 10126/1987.
Prof: André Veiga

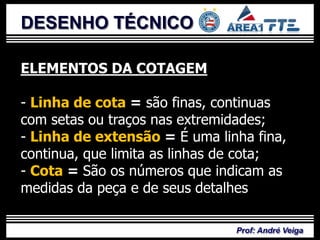

69. DESENHO TÉCNICO

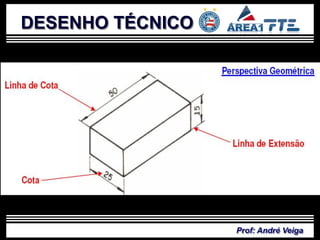

ELEMENTOS DA COTAGEM
- Linha de cota = são finas, continuas
com setas ou traços nas extremidades;
- Linha de extensão = É uma linha fina,
continua, que limita as linhas de cota;
- Cota = São os números que indicam as
medidas da peça e de seus detalhes;
Prof: André Veiga

70. DESENHO TÉCNICO
Prof: André Veiga

71. DESENHO TÉCNICO

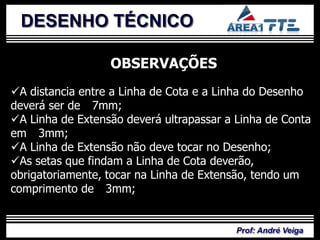

OBSERVAÇÕES
A distancia entre a Linha de Cota e a Linha do Desenho
deverá ser de 7mm;
A Linha de Extensão deverá ultrapassar a Linha de Conta
em 3mm;
A Linha de Extensão não deve tocar no Desenho;
As setas que findam a Linha de Cota deverão,
obrigatoriamente, tocar na Linha de Extensão, tendo um
comprimento de 3mm;
Prof: André Veiga

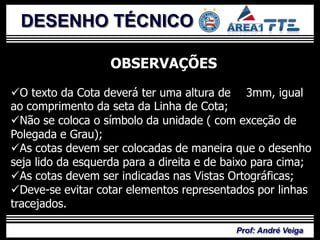

72. DESENHO TÉCNICO
OBSERVAÇÕES
O texto da Cota deverá ter uma altura de 3mm, igual
ao comprimento da seta da Linha de Cota;
Não se coloca o símbolo da unidade ( com exceção de
Polegada e Grau);
As cotas devem ser colocadas de maneira que o desenho
seja lido da esquerda para a direita e de baixo para cima;
As cotas devem ser indicadas nas Vistas Ortográficas;
Deve-se evitar cotar elementos representados por linhas
tracejados.
Prof: André Veiga
