O documento apresenta o conversor CS-Ethernet, que converte o protocolo TCP/IP para comunicação serial RS232/RS485, ideal para automação industrial. Suporta até 32 dispositivos em uma rede RS485 e permite múltiplas conexões TCP/IP simultâneas, sendo configurável via página HTML. O conversor também opera no modo Modbus, convertendo pacotes entre Modbus/TCP e Modbus/RTU, com controle de fluxo e opções de configuração como DHCP e modos cliente/servidor.

1. Observe Pense Solucione

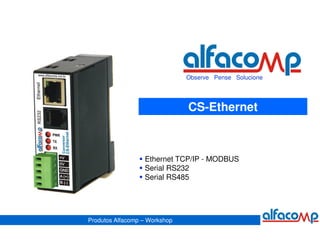

CS-Ethernet
Ethernet TCP/IP - MODBUS
Serial RS232
Serial RS485
Produtos Alfacomp – Workshop

2. CS-Ethernet - Apresentação

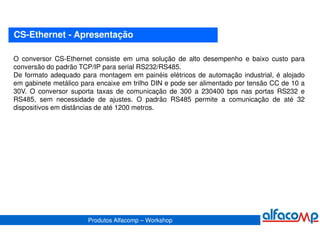

O conversor CS-Ethernet consiste em uma solução de alto desempenho e baixo custo para
conversão do padrão TCP/IP para serial RS232/RS485.
De formato adequado para montagem em painéis elétricos de automação industrial, é alojado
em gabinete metálico para encaixe em trilho DIN e pode ser alimentado por tensão CC de 10 a
30V. O conversor suporta taxas de comunicação de 300 a 230400 bps nas portas RS232 e
RS485, sem necessidade de ajustes. O padrão RS485 permite a comunicação de até 32
dispositivos em distâncias de até 1200 metros.
Produtos Alfacomp – Workshop

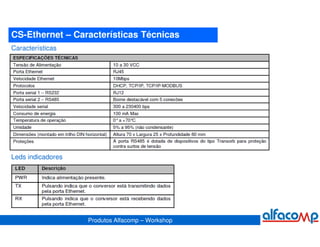

3. CS-Ethernet – Características Técnicas
Características
Leds indicadores
Produtos Alfacomp – Workshop

4. CS-Ethernet – Características Técnicas

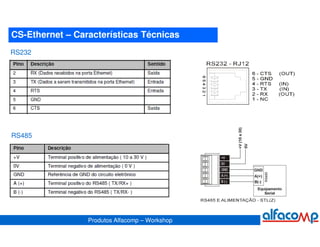

RS232
RS485
Produtos Alfacomp – Workshop

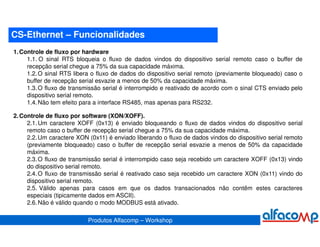

5. CS-Ethernet – Funcionalidades
1. Controle de fluxo por hardware
1.1. O sinal RTS bloqueia o fluxo de dados vindos do dispositivo serial remoto caso o buffer de
recepção serial chegue a 75% da sua capacidade máxima.
1.2. O sinal RTS libera o fluxo de dados do dispositivo serial remoto (previamente bloqueado) caso o
buffer de recepção serial esvazie a menos de 50% da capacidade máxima.
1.3. O fluxo de transmissão serial é interrompido e reativado de acordo com o sinal CTS enviado pelo
dispositivo serial remoto.
1.4. Não tem efeito para a interface RS485, mas apenas para RS232.
2. Controle de fluxo por software (XON/XOFF).
2.1. Um caractere XOFF (0x13) é enviado bloqueando o fluxo de dados vindos do dispositivo serial
remoto caso o buffer de recepção serial chegue a 75% da sua capacidade máxima.
2.2. Um caractere XON (0x11) é enviado liberando o fluxo de dados vindos do dispositivo serial remoto
(previamente bloqueado) caso o buffer de recepção serial esvazie a menos de 50% da capacidade
máxima.
2.3. O fluxo de transmissão serial é interrompido caso seja recebido um caractere XOFF (0x13) vindo
do dispositivo serial remoto.
2.4. O fluxo de transmissão serial é reativado caso seja recebido um caractere XON (0x11) vindo do
dispositivo serial remoto.
2.5. Válido apenas para casos em que os dados transacionados não contêm estes caracteres
especiais (tipicamente dados em ASCII).
2.6. Não é válido quando o modo MODBUS está ativado.
Produtos Alfacomp – Workshop

6. CS-Ethernet – Funcionalidades

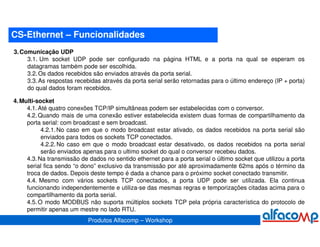

3. Comunicação UDP
3.1. Um socket UDP pode ser configurado na página HTML e a porta na qual se esperam os
datagramas também pode ser escolhida.
3.2. Os dados recebidos são enviados através da porta serial.
3.3. As respostas recebidas através da porta serial serão retornadas para o último endereço (IP + porta)
do qual dados foram recebidos.
4. Multi-socket
4.1. Até quatro conexões TCP/IP simultâneas podem ser estabelecidas com o conversor.
4.2. Quando mais de uma conexão estiver estabelecida existem duas formas de compartilhamento da
porta serial: com broadcast e sem broadcast.
4.2.1. No caso em que o modo broadcast estar ativado, os dados recebidos na porta serial são
enviados para todos os sockets TCP conectados.
4.2.2. No caso em que o modo broadcast estar desativado, os dados recebidos na porta serial
serão enviados apenas para o ultimo socket do qual o conversor recebeu dados.
4.3. Na transmissão de dados no sentido ethernet para a porta serial o último socket que utilizou a porta
serial fica sendo “o dono” exclusivo da transmissão por até aproximadamente 62ms após o término da
troca de dados. Depois deste tempo é dada a chance para o próximo socket conectado transmitir.
4.4. Mesmo com vários sockets TCP conectados, a porta UDP pode ser utilizada. Ela continua
funcionando independentemente e utiliza-se das mesmas regras e temporizações citadas acima para o
compartilhamento da porta serial.
4.5. O modo MODBUS não suporta múltiplos sockets TCP pela própria característica do protocolo de
permitir apenas um mestre no lado RTU.
Produtos Alfacomp – Workshop

7. CS-Ethernet – Funcionalidades
5. MODBUS

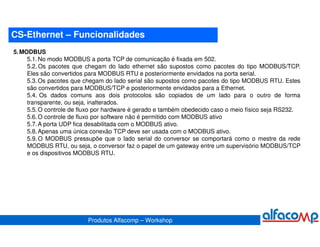

5.1. No modo MODBUS a porta TCP de comunicação é fixada em 502.
5.2. Os pacotes que chegam do lado ethernet são supostos como pacotes do tipo MODBUS/TCP.
Eles são convertidos para MODBUS RTU e posteriormente envidados na porta serial.
5.3. Os pacotes que chegam do lado serial são supostos como pacotes do tipo MODBUS RTU. Estes
são convertidos para MODBUS/TCP e posteriormente envidados para a Ethernet.
5.4. Os dados comuns aos dois protocolos são copiados de um lado para o outro de forma
transparente, ou seja, inalterados.
5.5. O controle de fluxo por hardware é gerado e também obedecido caso o meio físico seja RS232.
5.6. O controle de fluxo por software não é permitido com MODBUS ativo
5.7. A porta UDP fica desabilitada com o MODBUS ativo.
5.8. Apenas uma única conexão TCP deve ser usada com o MODBUS ativo.
5.9. O MODBUS pressupõe que o lado serial do conversor se comportará como o mestre da rede
MODBUS RTU, ou seja, o conversor faz o papel de um gateway entre um supervisório MODBUS/TCP
e os dispositivos MODBUS RTU.
Produtos Alfacomp – Workshop

8. CS-Ethernet – Funcionalidades

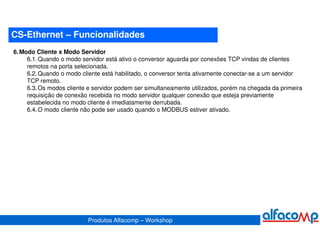

6. Modo Cliente x Modo Servidor
6.1. Quando o modo servidor está ativo o conversor aguarda por conexões TCP vindas de clientes
remotos na porta selecionada.
6.2. Quando o modo cliente está habilitado, o conversor tenta ativamente conectar-se a um servidor
TCP remoto.
6.3. Os modos cliente e servidor podem ser simultaneamente utilizados, porém na chegada da primeira
requisição de conexão recebida no modo servidor qualquer conexão que esteja previamente
estabelecida no modo cliente é imediatamente derrubada.
6.4. O modo cliente não pode ser usado quando o MODBUS estiver ativado.
Produtos Alfacomp – Workshop

9. CS-Ethernet - Configuração
Software Ethernet Discoverer
Placa de rede LAN com IP fixo
Demais conexões de rede desabilitadas

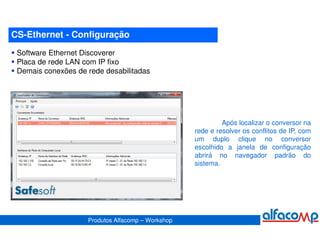

Após localizar o conversor na
rede e resolver os conflitos de IP, com
um duplo clique no conversor
escolhido a janela de configuração
abrirá no navegador padrão do
sistema.
Produtos Alfacomp – Workshop

10. CS-Ethernet - Configuração

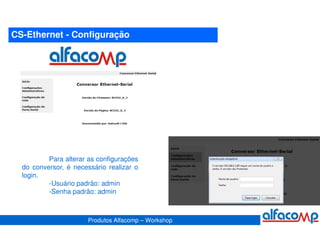

Para alterar as configurações
do conversor, é necessário realizar o
login.
-Usuário padrão: admin
-Senha padrão: admin
Produtos Alfacomp – Workshop

11. CS-Ethernet - Configuração

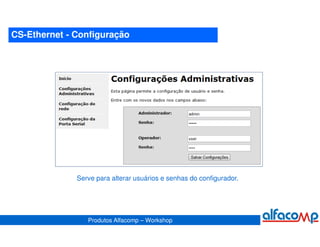

Serve para alterar usuários e senhas do configurador.
Produtos Alfacomp – Workshop

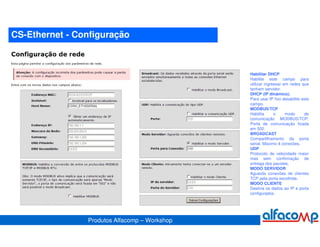

12. CS-Ethernet - Configuração
Habilitar DHCP
Habilite este campo para
utilizar ingressar em redes que
tenham servidor.
DHCP (IP dinâmico).
Para usar IP fixo desabilite este
campo.
MODBUS/TCP
Habilita o modo de
comunicação MODBUS/TCP.
Porta de comunicação fixada
em 502.
BROADCAST
Compartilhamento da porta
serial. Máximo 4 conexões.
UDP
Protocolo de velocidade maior
mas sem confirmação de
entrega dos pacotes.
MODO SERVIDOR
Aguarda conexões de clientes
TCP pela porta escolhida.
MODO CLIENTE
Destina os dados ao IP e porta
configurados.
Produtos Alfacomp – Workshop

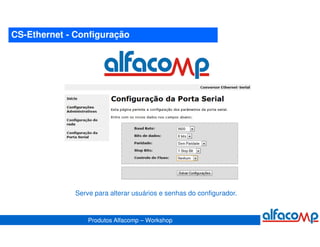

13. CS-Ethernet - Configuração
Serve para alterar usuários e senhas do configurador.
Produtos Alfacomp – Workshop
