Catálogo Geral de Produtos Allfacomp - 2016

O documento apresenta a empresa Alfacomp e seus produtos de automação industrial. Resume suas capacidades em engenharia, P&D e fabricação de produtos eletrônicos, além de contratos de manutenção. Detalha também as regiões atendidas, missão, valores e mercados. A segunda parte do documento descreve os diversos produtos oferecidos, incluindo antenas, cabos, controladores lógicos, conectores, fontes de alimentação e outros itens.

Incorporar apresentação

Baixado 29 vezes
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 2 Apresentação da empresa Criada em 1992 como uma empresa integradora em automação industrial, a Alfacomp fabrica produtos eletrônicos para automação e telemetria com foco em segmentos específicos como o do saneamento. Capacidades e tecnologias Nossas principais capacidades incluem: • Engenharia de automação industrial, incluindo: programação de CLPs, configuração de softwares SCADA, montagens e instalações elétricas, Integração de sistemas, posta em marcha e operação assistida. • P&D e fabricação de produtos eletrônicos para automação industrial, comunicação de dados via rádio e medição de umidade por micro- ondas. • Contratos de manutenção de sistemas eletrônicos. Regiões atendidas Nossos produtos eletrônicos são vendidos para todo o Brasil por venda direta. Quando solicitado, prestamos suporte em qualquer ponto do país. Os sistemas de automação e telemetria foram instalados em cidades do Ceará, Piauí, Bahia, Pernambuco, Goiás, São Paulo, Espírito Santo, Santa Catarina e Rio Grande do Sul. A Alfacomp atuou em automações de usinas de tabaco no Brasil, Paraguai, Malawi, Sudão e Dubai. Estamos contratados pela EPTC para a manutenção do sistema de rastreamento dos 1.700 ônibus urbanos de Porto Alegre. Missão Criar e fornecer soluções inovadoras em automação, telemetria e wireless para aplicações industriais, promovendo o crescimento pessoal e profissional de colaboradores, clientes e fornecedores. Valores • Excelência • Inovação • Superação de expectativas • Comprometimento • Transparência • Espírito de equipe • Pró-atividade • Crescimento pessoal e profissional Mercados São os seguintes os segmentos de mercado em que atuamos • Saneamento - companhias estaduais, serviços municipais e empresas privadas que necessitam de sistemas de automação de água e esgoto; • Indústria em geral - consumidores finais de módulos eletrônicos e sistemas de automação industrial; • Fabricantes de máquinas - integram módulos eletrônicos às máquinas que produzem. Exemplo: injetoras de plástico; • Integradores de automação industrial - integram módulos eletrônicos aos sistemas de automação que produzem; • Governo – Organismos federais como as forças armadas e o Cindacta. Este catálogo apresenta os produtos Alfacomp com dados resumidos. Para obter as especificações completas de cada produto, acesse nossa página www.alfacomp.ind.br
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 3 Sumário Apresentação da empresa ______________________________________________________ 2 Capacidades e tecnologias .................................................................................................................................................2 Regiões atendidas ..............................................................................................................................................................2 Missão.................................................................................................................................................................................2 Valores................................................................................................................................................................................2 Mercados ............................................................................................................................................................................2 Antenas _____________________________________________________________________ 5 AN2401 – Antena omnidirecional 900 MHz 7 dBi ...............................................................................................................5 AN2402 – Antena omnidirecional 400 MHz 5 dBi ...............................................................................................................5 AN2403 – Antena omnidirecional 850 MHz 5 dBi ...............................................................................................................5 AN2404 – Antena monopolo para teste de comunicação ...................................................................................................5 AN2405 – Antena omnidirecional móvel 900 MHz 3 dBi.....................................................................................................6 CF914 – Antena Yagi 900 MHz 14 dBi ...............................................................................................................................6 CF917 – Antena Yagi 900 MHz 17 dBi ...............................................................................................................................6 TL-AN2405C – Antena omni interna 2.4 GHz 5 dBi ............................................................................................................6 MM2412S60 – Antena setorial 2.4 GHz 12 dBi...................................................................................................................7 MM2415 – Antena omnidirecional 2.4 GHz 15 dBi..............................................................................................................7 MM2425 – Antena parábola de grade direcional 2.4 GHz 25 dBi .......................................................................................7 Cabos_______________________________________________________________________ 8 Cabos de RF montados ......................................................................................................................................................8 Cabos seriais montados......................................................................................................................................................8 CLPs – Controladores Lógicos Programáveis______________________________________ 8 DUO 350 .............................................................................................................................................................................8 Conectores __________________________________________________________________ 9 Conectores SMA.................................................................................................................................................................9 Conector N para RG58........................................................................................................................................................9 Conector N para RG213......................................................................................................................................................9 Derivador N.......................................................................................................................................................................10 Conectores BNC ...............................................................................................................................................................10 Protetor contra surtos duplo N ..........................................................................................................................................10 Fontes de alimentação ________________________________________________________ 11 2061 – Fonte de alimentação com bateria ........................................................................................................................11 S-25 – Fonte de alimentação chaveada 25W (12 ou 24V)................................................................................................11 S-75 – Fonte de alimentação chaveada 75W (12 ou 24V)................................................................................................11 S-150 – Fonte de alimentação chaveada 150W (12 ou 24V)............................................................................................12 S-250 – Fonte de alimentação chaveada 250W (12 ou 24V)............................................................................................12 Iluminadores de painel________________________________________________________ 12 SW3301 – Iluminador de painel ........................................................................................................................................12 Insensibilizadores____________________________________________________________ 13 Kit para insensibilizador ....................................................................................................................................................13 Interfaces analógicas _________________________________________________________ 13 IA2801 – Saída analógica em 0 a 10 V e 4 a 20mA..........................................................................................................13 IA2820 – 8 entradas analógicas em 4 a 20mA – conversor multiplexado.........................................................................13 Interfaces digitais ____________________________________________________________ 14 ID2901 – Isolador a relé....................................................................................................................................................14 2004 – Isolador a relé para 4 saídas digitais.....................................................................................................................14 ID2908 – Isolador a relé para 8 saídas digitais .................................................................................................................14 Interfaces seriais_____________________________________________________________ 15 CS485-V – Conversor serial RS232/RS485......................................................................................................................15 CS-Ethernet – Conversor serial Ethernet..........................................................................................................................15 Medidores e indicadores ______________________________________________________ 15 ST9250R - Multimedidor de grandezas elétricas ..............................................................................................................15 Módulos GPRS ______________________________________________________________ 16 DL2016 – Datalogger GPRS.............................................................................................................................................16 Painéis de telemetria _________________________________________________________ 17 PT5200 – Repetidoras e Conversores para CCO.............................................................................................................17 PT5401 e PT5403 – Controle de reservatório por relé de nível via rádio..........................................................................17 PT5410 – Monitoração de reservatórios e comando de elevatórias .................................................................................18 PT5420– Controle de elevatórias......................................................................................................................................18 PT5430 – Monitoração de nível, pressão e vazão via GPRS – alimentação CA ..............................................................18
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 4 PT5430 – Monitoração de nível, pressão e vazão via GPRS – alimentação CA ..............................................................19 PT5431 – Monitoração de nível, pressão e vazão via GPRS – alimentação solar............................................................19 PT5500 – Painéis de telemetria com IHM para reservatórios e elevatórias de água e esgoto .........................................20 CCO Touch – Painel para CCO com IHM de 10”..............................................................................................................20 CCO Mini Touch – Painel para CCO com IHM de 7” ........................................................................................................20 CCO Micro Touch – Painel para CCO com IHM de 4,3” ...................................................................................................21 Protetores contra surtos ______________________________________________________ 21 SW3300 – Seccionador, tomada e DPS ...........................................................................................................................21 SS2701 – Supressor de surtos para um canal analógico .................................................................................................21 SS2702 – Supressor de surtos para 4 canais analógicos.................................................................................................22 Rádios modem ______________________________________________________________ 22 RM2060 – Rádio modem Spread Spectrum 900 MHz ......................................................................................................22 RM2071 – Rádio modem para chão de fábrica 2.4GHz....................................................................................................23 KIT RÁDIO ENLACE 1......................................................................................................................................................23 KIT RÁDIO ENLACE 2.4GHz............................................................................................................................................23 KIT RPE1 – Rádio em ponto elevado ...............................................................................................................................24 Sensores ___________________________________________________________________ 25 VTPL - Transmissor de pressão........................................................................................................................................25 VTPI – Transmissor de nível hidrostático..........................................................................................................................25 Telemetria de água e esgoto ___________________________________________________ 25
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 5 Antenas AN2401 – Antena omnidirecional 900 MHz 7 dBi A Antena Omnidirecional Alfacomp AN2401 foi especialmente desenvolvida para utilização com rádios Spread Spectrum na faixa dos 900 MHz. De pequenas dimensões e construída em PVC pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Características • Conector: N fêmea • Faixa de operação: 915 a 928 MHz • Ganho: 7 dBi • Impedância: 50 ohms • Polarização: Vertical • Máxima potência: 10 W • Peso: 1500 gr • Comprimento: 142 cm • Resistência a vento: 150 km/h AN2402 – Antena omnidirecional 400 MHz 5 dBi A Antena Omnidirecional Alfacomp AN2402 foi especialmente desenvolvida para utilização com rádios modem na faixa canalizada de 400 a 440MHz. De pequenas dimensões e construída em PVC pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Características • Conector: N fêmea • Faixa de operação: 400 a 440 MHz • Ganho: 5 dBi • Impedância: 50 ohms • Polarização: Vertical • Máxima potência: 10 W • Peso: 1500 gr • Comprimento: 142 cm • Resistência a vento: 150 km/h AN2403 – Antena omnidirecional 850 MHz 5 dBi A Antena Omnidirecional Alfacomp AN2403 foi especialmente desenvolvida para utilização com rádios modem na faixa dos 850 MHz. De pequenas dimensões e construída em PVC pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Características • Conector: N fêmea • Faixa de operação: 850 a 890 MHz • Ganho: 5 dBi • Impedância: 50 ohms • Polarização: Vertical • Máxima potência: 10 W • Peso: 1500 gr • Comprimento: 142 cm • Resistência a vento: 150 km/h AN2404 – Antena monopolo para teste de comunicação Antena omnidirecional criada para testes de bancada dos rádios RM2060. De pequenas dimensões e construída em cabo RF flexível, deve ser conectada diretamente ao conector SMA do rádio modem. Afaste os rádios em 2 metros para realizar os testes de comunicação. Características • Conector SMA Macho • Faixa de operação: 900 a 930 MH • Ganho: 1 dBi • Impedância: 50 ohms • Polarização: Vertical • Máxima potência: 10 W
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 6 AN2405 – Antena omnidirecional móvel 900 MHz 3 dBi Antena Omnidirecional Alfacomp AN2405 especialmente desenvolvida para utilização com rádios Spread Spectrum na faixa dos 900 MHz. Possui base magnética protegida por borracha que facilita a instalação em aplicações móveis. Características • Conector N macho ou SMA macho • Faixa de operação: 900 a 930 MHz • Ganho: 3 dBi • Impedância: 50 ohms • Polarização Vertical • Máxima potência: 10W • R.O.E.: < 1,5:1 • Cabo: RG 174 • Peso: 320 gr • Comprimento: 32 cm • Resistência a vento: 150 km/h CF914 – Antena Yagi 900 MHz 14 dBi Antena Yagi desenvolvida para a utilização com rádios Spread Spectrum na faixa dos 900 MHz. De pequenas dimensões e construída em alumínio pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Características • Conector: N fêmea • Faixa de operação: 900 a 960 MHz • Ganho: 14 dBi • Impedância: 50 ohms • Polarização: Linear (Vertical ou Horizontal) • Relação frente/costa: 15 dB • Peso: 720 gr • Comprimento: 116 cm • Resistência a vento: 150 km/h CF917 – Antena Yagi 900 MHz 17 dBi Antena Yagi desenvolvida para a utilização com rádios Spread Spectrum na faixa dos 900 MHz. De pequenas dimensões e construída em alumínio pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Características • Conector: N fêmea • Faixa de operação: 900 a 960 MHz • Ganho: 17 dBi • Impedância: 50 ohms • Polarização: Linear (Vertical ou Horizontal) • Relação frente/costa: 18 dB • Peso: 1520 gr • Comprimento: 1530 cm • Resistência a vento: 120 km/h TL-AN2405C – Antena omni interna 2.4 GHz 5 dBi Antena omnidirecional desenvolvida para a utilização com rádios Spread Spectrum na faixa dos 2,4 GHz. De pequenas dimensões e construída em plástico, é adequada às aplicações de telemetria e telecomando. Indicada para instalações internas, pode ser utilizada em aplicações móveis. Características • Conector: N fêmea • Conector: SMA fêmea ou macho • Faixa de operação: 2.4 a 2.5 GHz • Ganho: 5 dBi • Impedância: 50 ohms • Polarização: Linear (Vertical ou Horizontal) • R.O.E. < 1,9:1 • Dimensões: 50 x 201 mm • Cabo: RG 174 (130 cm)
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 7 MM2412S60 – Antena setorial 2.4 GHz 12 dBi Antena Setorial desenvolvida para a utilização com rádios Spread Spectrum na faixa dos 2,4 GHz. De pequenas dimensões e construída em alumínio pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Suporte em alumínio anodizado com ajuste de ângulo. Proteção em polipropileno resistente a raios UV a prova d’água. Características • Conector: N fêmea • Faixa de operação: 2.4 a 2.5 GHz • Ganho: 12 dBi • Impedância: 50 ohms • Polarização: Linear (Vertical ou Horizontal) • Ângulo de abertura: 60 graus • Relação frente/costa: 24 dB • Diâmetro: 17 cm • Resistência a vento: 100 km/h MM2415 – Antena omnidirecional 2.4 GHz 15 dBi Antena omnidirecional Alfacomp MM2415 especialmente desenvolvida para utilização com rádios Spread Spectrum na faixa dos 2.4 GHz. De pequenas dimensões e construída em alumínio e fibra de vidro pintada com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Características • Conector: N fêmea • Faixa de operação: 2.4 a 2.5 GHz • Ganho: 15 dBi • Impedância: 50 ohms • Polarização: Vertical • Máxima potência: 50W • R.O.E. < 1,5:1 • Peso: 1100 gr • Comprimento: 104 cm • Resistência a vento: 100 km/h MM2425 – Antena parábola de grade direcional 2.4 GHz 25 dBi Antena de alto ganho para recepção e transmissão de dados nos sistemas wireless na frequência de 2.4 GHz. Características • Homologada pela Anatel com 25 dBi • Alta relação frente/costa • Maior ganho e menor VSWR da categoria • Baixo percentual de ruído • Possui polarização vertical ou horizontal • Dipolo injetado • Compatível com equipamentos Wi-Fi em 2.4 GHz • Sistema de fixação com ajuste preciso de elevação e direcionamento • Cabo RGC 213 de alta performance • Disponível com conector N Fêmea ou N Macho • Suporte e acessórios em alumínio anodizado • Conector: N fêmea • Faixa de operação: 2.4 a 2.5 GHz • Ganho: 25 dBi • Impedância: 50 ohms • Polarização: Linear vertical ou horizontal • Máxima potência: 50 Watts • Largura de faixa: 120MHz • Cabo: RG 213 • Peso: 3000 g • Dimensões: 675 x 800 mm • Resistência a vento: 100 km/h
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 8 Cabos Cabos de RF montados Cabos montados para interligações de rádios, protetores contra surtos e antenas. Comprimentos sob consulta. Modelos • CB3100: Cabo Interno de RF rádio SD225U1 ao Centelhador (BNC / RG58) • CB3101: Cabo Interliga RM2060 ao Centelhador (SMA / RG58) Cabos seriais montados Cabos montados para interligações de equipamentos com portas seriais. Comprimentos sob consulta.Modelos • CB3150: Cabo Serial Interliga 2060LR ao PC (DB9F E DB9F) • CB3151: Cabo Serial Interliga Modem ao SD225U1 (DB9F E DB9F) • CB3152: Cabo Extensão Serial (DB9F E DB9M) • CB3153: Cabo Serial Interliga Modem ao PC (DB9-F E DB9M) • CB3154: Cabo Serial Interliga T96 ao PC (DB15M E DB9F) • CB3155: Cabo Serial Interliga Modem ao PL104 (DB9-F E RJ45) • CB3156: Cabo Serial Interliga PL104 ao T96 (RJ45 E DB15M) • CB3157: Cabo Serial Interliga BCM ao Modem (RJ45 E DB9M) • CB3158: Cabo Serial Interliga 2060LR ao CLP Atos (DB9F e RJ12) • CB3159: Cabo Serial Interliga 2-2060LR ao CLP Atos (2-DB9F e RJ12) • CB3160: Cabo Serial Interliga 2060LR ao CS485 (DB9F e DB9M) • CB3161: Cabo Serial Interliga RM2060 ao PC (RJ12 e DB9F) • CB3162: Cabo Serial Interliga 2 SD225U1 • CB3163: Cabo Serial Interliga Modem ao FBs – PORT2 CLPs – Controladores Lógicos Programáveis DUO 350 A Série Duo atende aplicações em que controle e supervisão são fundamentais em um único produto e ambiente. Os poderosos recursos do DUO, entre eles simulação de software, possibilitam aplicações stand alone ou em redes distribuídas. Características do software de programação • Simulador de software; • Configuração do controle e da interface em ambiente integrado Windows; • Software Intuitivo; • Programação disponível em 5 linguagens, compatível com norma IEC 61131-3: Ladder Diagram (LD), Structure Text (ST), Instruction List (IL), Function Block Diagram (FBD), Sequential Function Chart (SFC); • Utilização de mais de um tipo de linguagem na mesma aplicação. Principais características • Poderosa CPU com software de processamento digital e analógico; • Display gráfico de 3,2”, configurável em ambiente integrado de programação; • 25 teclas, sendo 7 teclas de funções principais com recurso de softkeys; • 20 entradas digitais rápidas configuráveis para 2 contadores bidirecionais ou 4 contadores unidirecionais; • 16 saídas digitais a transistor (DUO 350); • 14 saídas digitais a relé e 2 a transistor (DUO 351); • Saídas rápidas configuráveis para PTO, PWM/Frequência; • 4 entradas analógicas configuráveis para 0 a 10 V, 0 a 20 mA ou 4 a 20 mA, com 12 bits de resolução; • 2 saídas analógicas configuráveis para 0 a 10 V ou 0 a 20 mA, com 12 bits de resolução; • 2 portas comunicação (1 x RS232 e 1 x RS485) com MODBUS mestre e escravo nativo.
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 9 Conectores Conectores SMA Os conectores da Série SMA têm impedância de 50Ω e são fabricados de acordo com as normas IEC 169-15 e MIL-C 39012. São utilizados em estações de base, instrumentação, controle de processos, telecomunicações e redes. Características • Impedância: 50 Ω • Frequência de operação: 0 a 12 GHz em cabos flexíveis - 0 a 18 GHz em cabos semirrígidos • Tensão máxima de operação: 750 Volts • Tensão máxima de teste: 1000 Volts RMS • VSWR: ≤ 1,05 + 0,01 f(GHz) • Perda de retorno: 20 dB até 4 GHz • Perda de inserção: máx. 0,1 √f(GHz) dB • Resistência de contato: contato central: ≤ 3 mΩ - contato externo: ≤ 2,5 mΩ • Resistência de isolação: ≥ 5GΩ min • Resistência de isolação após conexão: ≥ 200MΩ min • Temperatura de operação: -65ºC a 165ºC Conector N para RG58 Os conectores da Série N com impedância de 50 Ω são fabricados de acordo as normas IEC 169-16, MIL-C-39012 e MIL-55339. Sua utilização principal é na conexão de cabos coaxiais de RF padrão RG58. São utilizados em antenas, instrumentação, estações de base, celular, rádio de micro-ondas, radar, radiodifusão e redes de computadores. Características • Impedância: 50 Ω • Frequência de operação: 0 – 11 GHz • Temperatura de operação: -65ºC a 155ºC • Tensão máxima de operação: 1400 Volts • Tensão máxima de teste: 2500 Volts RMS • VSWR: ≤ 1,3 até 4 GHz • Perda de retorno: 18 dB até 4 GHz • Perda de inserção: 0,15 dB até 4 GHz • Resistência de isolação: ≥ 5GΩ min • Resistência de isolação após conexão: ≥ 200MΩ min • Resistência de contato: ≤ 1 mΩ Conector N para RG213 Os conectores da Série N com impedância de 50 Ω são fabricados de acordo as normas IEC 169-16, MIL-C-39012 e MIL-55339. Sua utilização principal é na conexão de cabos coaxiais de RF padrão RG58. São utilizados em antenas, instrumentação, estações de base, celular, rádio de micro-ondas, radar, radiodifusão e redes de computadores. Características • Impedância: 50 Ω • Frequência de operação: 0 – 11 GHz • Temperatura de operação: -65ºC a 155ºC • Tensão máxima de operação: 1400 Volts • Tensão máxima de teste: 2500 Volts RMS • VSWR: ≤ 1,3 até 4 GHz • Perda de retorno: 18 dB até 4 GHz • Perda de inserção: 0,15 dB até 4 GHz • Resistência de isolação: ≥ 5GΩ min • Resistência de isolação após conexão: ≥ 200MΩ min • Resistência de contato: ≤ 1 mΩ
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 10 Derivador N Os conectores da Série N com impedância de 50 Ω são fabricados de acordo as normas IEC 169-16, MIL-C-39012 e MIL-55339. O divisor CN3205 permite interligar antenas em paralelo para formar arranjos do sistema irradiante. São utilizados em antenas, instrumentação, estações de base, celular, rádio de micro-ondas, radar, radiodifusão e redes de computadores. O divisor CN3205 permite interligar antenas em paralelo para formar arranjos do sistema irradiante. Características • Impedância: 50 Ω • Frequência de operação: 0 – 11 GHz • Temperatura de operação: -65ºC a 155ºC • Tensão máxima de operação: 1400 Volts • Tensão máxima de teste: 2500 Volts RMS • VSWR: ≤ 1,3 até 4 GHz • Perda de retorno: 18 dB até 4 GHz • Perda de inserção: 0,15 dB até 4 GHz • Resistência de isolação: ≥ 5GΩ min • Resistência de isolação após conexão: ≥ 200MΩ min • Resistência de contato: ≤ 1 mΩ Conectores BNC Os conectores da Série BNC com impedância de 50 Ω são fabricados de acordo as Normas IEC 169-8 e MIL-C 39012. São utilizados principalmente em telecomunicações, VHF, sinais de controle, monitoração e redes de computadores, antenas, osciloscópios, rádios, setor automotivo e em equipamentos médicos. Características • Impedância: 50 Ω • Frequência de operação: 0 a 4 GHz • Tensão máxima de operação: 500 Volts • Tensão máxima de teste: 1500 Volts RMS • VSWR: conector reto: ≤ 1,3 até 4 GHz - conector angular: ≤ 1,35 até 4 GHz • Perda de retorno: conector reto: 18 dB até 4 GHz - conector angular: 17 dB até 4 GHz • Perda de inserção: 0,1 dB até 4 GHz • Resistência de contato: contato central: ≤ 2,5 mΩ - contato externo: ≤ 1,0 mΩ • Resistência de isolação após conexão: ≥ 200MΩ min • Temperatura de operação: -65ºC a 155ºC Protetor contra surtos duplo N Também conhecido como centelhador de RF, este dispositivo protege a conexão entre o rádio e a antena contra surtos. Possui as mesmas características elétricas dos conectores da linha N e é composto por duas conexões N fêmeas. Características • Impedância: 50 Ω • Frequência de operação: 0 – 11 GHz • Temperatura de operação: -65ºC a 155ºC • Tensão máxima de operação: 1400 Volts • Tensão máxima de teste: 2500 Volts RMS • VSWR: ≤ 1,3 até 4 GHz • Perda de retorno: 18 dB até 4 GHz • Perda de inserção: 0,15 dB até 4 GHz • Resistência de isolação: ≥ 5GΩ min • Resistência de isolação após conexão: ≥ 200MΩ min • Resistência de contato: ≤ 1 mΩ
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 11 Fontes de alimentação 2061 – Fonte de alimentação com bateria Fonte de alimentação chaveada especialmente desenvolvida para alimentar um CLP e um rádio modem. Dotado de bateria interna de 12 V / 7 Ah, fornece em suas saídas as tensões de 24 V para o CLP e 12 V para o rádio. Enquanto a alimentação está presente na entrada CA, o módulo mantém a carga na bateria. Quando acontece a interrupção da energia da rede, a bateria sustenta o fornecimento nas saídas de 24 V e 12 V. Características • Alimentação: 95 V a 250 V CA • Saídas: 24 VDC/2,0 A e 12 VDC/1,5A. • Ripple menor que 2% das tensões nominais de saída. • Corrente de carga da bateria: 400 mA máximo. • Consumo: 100 W. • Led indicador de fonte ativa. • Proteção contra curtos nas saídas, sobre tensão na entrada e sobre aquecimento. • Saída digital em 24 V indicando a presença de energia na entrada CA do módulo. Pode ser ligada a uma entrada digital do CLP para alarmar falta de energia na rede da instalação. • Temperatura de operação: 0o a 50o C. S-25 – Fonte de alimentação chaveada 25W (12 ou 24V) Entrada AC universal (Full range). Proteções contra curto-circuito, sobrecarga e sobre tensão. Resfriamento por convecção do ar. LED indicador de energização. Teste burn-in em fábrica de 100%. ESPECIFICAÇÕES TÉCNICAS Modelo S-25-12 S-25-24 Tensão de saída 12V 24V Corrente nominal 2,0A 1,0A Ripple máximo 120 mV 200 mV Ajuste de tensão 10% 10% Regulação de linha 1,0% Regulação de carga 1,0% Tensão de entrada automática 90 a 264 VCA Frequência de entrada 50 a 60 Hz Corrente de entrada 0,4 A (110 VCA) / 0,2 A (220 VCA) Temperatura de operação -20o C a + 60o C Umidade 20 a 90% (não condensante) Dimensões 85 x 58 x 38 mm S-75 – Fonte de alimentação chaveada 75W (12 ou 24V) Entrada AC selecionável. Proteções contra curto-circuito, sobrecarga e sobre tensão. Resfriamento por convecção do ar. LED indicador de energização. Teste burn-in em fábrica de 100%. Capacitores eletrolíticos de longa vida (105o C). Alta eficiência, longa vida e alta confiabilidade. ESPECIFICAÇÕES TÉCNICAS Modelo S-75-12 S-75-24 Tensão de saída 12V 24V Corrente nominal 6,3A 3,2A Ripple máximo 120 mV 200 mV Ajuste de tensão 10% 10% Regulação de linha 1,0% Regulação de carga 1,0% Tensão de entrada selecionável 85 a 132 (110 VCA) / 180 a 264 (220 VCA) Frequência de entrada 50 a 60 Hz Corrente de entrada 1,0 A (110 VCA) / 0,5 A (220 VCA) Temperatura de operação -20o C a + 60o C Umidade 20 a 90% (não condensante) Dimensões 160 x 98 x 42 mm
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 12 S-150 – Fonte de alimentação chaveada 150W (12 ou 24V) Entrada AC selecionável. Proteções contra curto-circuito, sobrecarga e sobre tensão. Resfriamento por convecção do ar. LED indicador de energização. Teste burn-in em fábrica de 100%. Capacitores eletrolíticos de longa vida (105o C). Alta eficiência, longa vida e alta confiabilidade. ESPECIFICAÇÕES TÉCNICAS Modelo S-150-12 S-150-24 Tensão de saída 12V 24V Corrente nominal 12,5A 6,3A Ripple máximo 120 mV 200 mV Ajuste de tensão 10% 10% Regulação de linha 1,0% Regulação de carga 1,0% Tensão de entrada selecionável 85 a 132 (110 VCA) / 180 a 264 (220 VCA) Frequência de entrada 50 a 60 Hz Corrente de entrada 1,9 A (110 VCA) / 1,0 A (220 VCA) Temperatura de operação -20o C a + 60o C Umidade 20 a 90% (não condensante) Dimensões 199 x 97 x 38 mm S-250 – Fonte de alimentação chaveada 250W (12 ou 24V) Entrada AC selecionável. Proteções contra curto-circuito, sobrecarga e sobre tensão. Resfriamento por convecção do ar. LED indicador de energização. Teste burn-in em fábrica de 100%. Capacitores eletrolíticos de longa vida (105o C). Alta eficiência, longa vida e alta confiabilidade. Iluminadores de painel SW3301 – Iluminador de painel O Iluminador de Painel SW3301 desempenha as seguintes funções: • Iluminação de painéis elétricos compactos • Sinalização de porta aberta • Chave fim de curso De dimensões compactas, o SW3301 pode ser alimentado por 24 VCC, 110 VCA ou 220 VCA. A chave fim de curso é do tipo NF. Quando a porta do painel é aberta, a chave é liberada, acionando a iluminação e acionando o relé que fecha o contato NA do conector. O contato NA pode ser ligado a uma entrada digital de CLP, alarmando que a porta está aberta. Características • Tensão de alimentação: 24 VCC, 110 VCA ou 220 VCA (selecionável pela conexão) • Elementos de iluminação: 12 LEDs brancos de alta intensidade • Comutador: Chave fim de curso NF • Dimensões: Altura 24 x Largura 56 x Profundidade 65 mm • Formato: Gabinete metálico ESPECIFICAÇÕES TÉCNICAS Modelo S-250-12 S-250-24 Tensão de saída 12V 24V Corrente nominal 20A 10A Ripple máximo 100 mV 150 mV Ajuste de tensão 10% 10% Regulação de linha 1,0% Regulação de carga 1,0% Tensão de entrada selecionável 85 a 132 (110 VCA) / 180 a 264 (220 VCA) Frequência de entrada 50 a 60 Hz Corrente de entrada 3,1 A (110 VCA) 1,6 A (220 VCA) Temperatura de operação -20o C a + 60o C Umidade 20 a 90% (não condensante) Dimensões 200 x 110 x 50 mm
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 13 Insensibilizadores Kit para insensibilizador O Insensibilizador de suínos é um equipamento eletrônico que gera tensões e correntes em alta frequência e onda quadrada, utilizado para efetuar a insensibilização de suínos no momento do abate. A utilização da alta frequência com controle da potência aplicada, em lugar de utilizar tensão senoidal a 60 Hz, demonstrou diminuição das ocorrências de hematomas, salpicamentos e quebras de ossos, levando a uma melhora na qualidade da carne. O Insensibilizador retifica a tensão de alimentação (220VCA) gerando uma tensão DC de 311 volts. Esta tensão é utilizada por um circuito de chaveamento em ponte que alimenta um transformador isolador com uma onda quadrada de 311 volts pico a pico e com frequência e largura de pulsos ajustáveis. A saída do transformador constitui a tensão de insensibilização. Interfaces analógicas IA2801 – Saída analógica em 0 a 10 V e 4 a 20mA O módulo ALFACOMP IA2801 consiste em uma solução de alto desempenho e baixo custo para conversão de pulsos de uma saída digital de CLP para sinal analógico de tensão e corrente. De formato adequado para montagem em painéis elétricos de automação industrial, é alojado em gabinete metálico para encaixe em trilho DIN. O módulo efetua a conversão de pulsos, na faixa de 1 a 255 pulsos, em tensão analógica de 0 a 10V e corrente analógica de 4 a 20mA. Se a quantidade de pulsos for maior que 255 pulsos, o conversor leva as saídas analógicas para o fundo de escala, 10V e 20mA. A totalização dos pulsos é encerrada quando houver um intervalo maior que 0,5 segundos. Após transcorrido esse intervalo, a saída analógica é atualizada. Se a entrada de pulsos for silenciada por 30 segundos, as saídas analógicas são zeradas. Características • Tensão de Alimentação: +24 VCC • Consumo de energia: 100 mA max. • Entrada: Trem de pulsos (1 a 255 pulsos com amplitude de 24Vpp) • Saídas: Tensão: 0 a 10V - 50mA máx. (Resistência de carga: >200Ω ) - Corrente: 4 a 20mA ( Resistência de carga: <500Ω ) • Temperatura de operação: -40°a +80°C • Umidade: 10% a 90% (não condensante) • Dimensões (montado em trilho DIN horizontal): Altura 73 x Largura 23 x Profundidade 51 mm • Forma: Placa eletrônica alojada em gabinete metálico para encaixe em trilho DIN IA2820 – 8 entradas analógicas em 4 a 20mA – conversor multiplexado A interface analógica IA2820 constitui um conversor multiplexado de sinais. Tem a capacidade de converter até 8 sinais analógicos de corrente de 4 a 20 mA gerando uma saída em pulsos, de frequência proporcional à entrada selecionada. Sua utilização destina-se às configurações de CLP que possuem entrada de contagem rápida, viabilizando aquisição de até 8 sinais analógicos por módulo IA2820 a um preço extremamente competitivo. Para cada entrada analógica, o módulo é dotado de conexão destacável e com: 24 V, Sinal e GND. Dessa forma, o módulo funciona também como borneira, economizando espaço e tempo de montagem. Características • Alimentação: 18 a 30 VDC. • Consumo: 200 mA máximo (considerando todos os sensores a dois fios e transmitindo sinal máximo de 20mA). • Entradas analógicas: 8 entradas 4 a 20mA - Impedância de 220 ohms. • Saída: pulsos com amplitude da tensão de alimentação e frequência de 600 a 3000 Hz. • Entradas de Seleção: 3 entradas em 24 VDC. • Proteções: entradas analógicas e conexão aos 24 V protegidas por supressor de transientes (Transorb) e fusíveis rearmáveis (PTC). Proteção de 600 W por 1 ms com tempo de reposta menor de 5 ps. • Dimensões: Largura 23 mm, Altura 103 mm, Profundidade 101 mm (conectores incluídos). O módulo é construído em gabinete metálico com fixação para trilho DIN.
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 14 Interfaces digitais ID2901 – Isolador a relé O módulo ID2901 constitui um isolador a relé para uma saída digital de 24V. Características • Tensão de Acionamento: 24 VCC • Corrente de saída: 1A em 220VCA • Dimensões: 70 x 50 x 20 mm • Led indicador de estado • Aplicação: comutação de cargas em quadros de comando e automação 2004 – Isolador a relé para 4 saídas digitais O módulo Alfacomp 2004 constitui um isolador a relé para 4 saídas digitais de 24V. As bobinas dos relés têm uma ligação em comum no borne 0V. O módulo possui 4 saídas independentes e isoladas; S0 até S3. Características • Tensão de Acionamento: 24 VCC • Corrente de saída: 1A em 220VCA • Dimensões: 70 x 50 x 40 mm • Aplicação: comutação de cargas em quadros de comando e automação ID2908 – Isolador a relé para 8 saídas digitais O módulo ID2908 constitui um isolador a relé para 8 saídas digitais de 24V. As bobinas dos relés têm uma ligação em comum no borne 0V. O módulo possui 8 saídas independentes e isoladas; S0 até S7. Ocupando apenas 23 mm no trilho DIN, o módulo funciona como borneira, simplificando a montagem de quadros de comando e economizando espaço. 8 LEDs indicam o estado dos relés. As conexões são por bornes destacáveis, facilitando a troca rápida de módulos. Características • Tensão de acionamento: 24 VCC • Capacidade de comutação: 1A em 220 VCA • Indicação: 8 LEDs indicam o estado dos relés • Dimensões: Altura 88 x Largura 23 x Profundidade 74 mm (conectores incluídos) • Formato: placa eletrônica em suporte metálico aberto e fixação para trilho DIN
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 15 Interfaces seriais CS485-V – Conversor serial RS232/RS485 O conversor serial CS485-V consiste em uma solução de alto desempenho e baixo custo para conversão do padrão serial RS232 em RS485. De formato adequado para montagem em painéis elétricos de automação industrial, é alojado em gabinete metálico para encaixe em trilho DIN e pode ser alimentado por tensão CC de 10 a 30V. O conversor suporta taxas de comunicação de 1200 a 57600 bps sem necessidade de ajustes. O padrão RS485 permite a comunicação de até 32 dispositivos em distâncias de até 1200 metros. Características • Tensão de alimentação: 10 a 30 VCC • Porta serial 1 – RS232: RJ12 • Porta serial 2 – RS485: Borne destacável com 5 conexões • Velocidade serial: 1200 a 57600 bps • Consumo de energia: 70 mA max • Temperatura de operação: -40°a +80°C • Umidade: 10% a 90% (não condensante) • Dimensões: Altura 79 x Largura 23 x Profundidade 58 mm (conectores incluídos) • Proteções: a porta RS485 é dotada de dispositivos do tipo Transorb para proteção contra surtos de tensão CS-Ethernet – Conversor serial Ethernet O conversor CS-Ethernet consiste em uma solução de alto desempenho e baixo custo para conversão do padrão TCP/IP para serial RS232/RS485. De formato adequado para montagem em painéis elétricos de automação industrial, é alojado em gabinete metálico para encaixe em trilho DIN e pode ser alimentado por tensão CC de 10 a 30V. O conversor suporta taxas de comunicação de 300 a 230400 bps nas portas RS232 e RS485, sem necessidade de ajustes. O padrão RS485 permite a comunicação de até 32 dispositivos em distâncias de até 1200 metros. Características • Tensão de Alimentação: 10 a 30 VCC • Porta Ethernet: RJ45 • Velocidade Ethernet: 10Mbps • Protocolos: DHCP, TCP/IP, TCP/IP-MODBUS • Porta serial 1 – RS232: RJ12 • Porta serial 2 – RS485: Borne destacável com 5 conexões • Velocidade serial: 300 a 230400 bps • Consumo de energia: 240 mA Max • Temperatura de operação: 0°a +70°C • Umidade: 5% a 95% (não condensante) • Dimensões (montado em trilho DIN horizontal): Altura 70 x Largura 25 x Profundidade 60 mm • Proteções: A porta RS485 é dotada de dispositivos do tipo Transorb para proteção contra surtos de tensão Medidores e indicadores ST9250R - Multimedidor de grandezas elétricas Os registradores de grandezas elétricas ST9250R atuam como poderosos sistemas de monitoramento de energia elétrica, avaliando de forma contínua e em tempo real a tensão e a corrente nas três fases pelo método True RMS, permitindo o cálculo preciso de todos os itens de interesse. Os parâmetros do registrador podem ser ajustados no próprio equipamento, através de uma interface amigável ou via interface serial padrão elétrico RS-485, pelo protocolo MODBUS-RTU. Características • Entrada trifásica • Display simultâneo das três fases • Ligação delta ou estrela, com ou sem neutro • Relação de TC x/5A • Medição de tensão até 600VCA ou com TP • Memória para 12.000 registros • Porta serial RS485 e protocolo MODBUS RTU • Cálculo de harmônicos até 49a • True RMS • Alimentação independente de 80 a 270 VCA • Caixa DIN 98x98x75 • Fixação em trilho DIN • Software supervisório
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 16 Módulos GPRS DL2016 – Datalogger GPRS O datalogger DL2016 da Alfacomp é um dispositivo capaz de coletar, armazenar, controlar, rastrear, enviar e receber dados via rede GSM/GPRS. Através das IOs que o equipamento possui, ele possibilita o controle e monitoramento de grandezas elétricas e ou físicas como, por exemplo, tensão, corrente, temperatura, velocidade do vento, nível de água, quantidade de chuva e também o controle de cargas de potência através dos três relés de saída. Estas IOs também podem ser lidas ou controladas através de comandos SMS. Características • Tensão de Alimentação: 8 a 30 VCC • Carregador de bateria: para baterias de 7,2V/1500mAh • Interfaces Seriais: RS232 e RS485 • Protocolos: Smart M2M, MQTT e MODBUS • Velocidade serial: 110 a 256000 bps • Entradas Digitais: 06 entradas digitais • Saídas Digitais: 03 saídas digitais a relê • Entradas Analógicas: 07 entradas analógicas de 12 bits • GPS: antena ativa externa • GPRS: entrada para dois SIM CARDs (SIM 1, SIM 2) • Consumo de energia: 260mA Max • Temperatura de operação: 0°a +60°C • Dimensões (montado em trilho DIN horizontal): 110 x 95 x 40mm
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 17 Painéis de telemetria PT5200 – Repetidoras e Conversores para CCO Os painéis da família PT5200 são destinados a comunicação entre CCO e estações remotas de telemetria. Foram desenhados para abrigar uma fonte de alimentação e um elemento de comunicação. Também estão disponíveis os modelos com dois elementos de comunicação para uso em repetidoras. Características • Fonte de alimentação 24V • Bateria interna de 7Ah (somente repetidoras) • Elemento de comunicação (Conforme tabela abaixo) • Seccionador, DPS e tomada SW3300 Elementos de Comunicação PT5200-CS485 Conversor Serial RS232 / RS485 – Alfacomp CS485-V PT5200-CSETH Conversor Serial / Ethernet – Alfacomp CS-Ethernet PT5200-RM2071 Radio Modem 2.4GHz, 60mW – Alfacomp RM2071 PT5200-RM2060 Radio Modem 900MHz, 1W – Alfacomp RM2060 PT5200-GPRS Modem GPRS Quadriband, 2 SIM Cards PT5200-2RM2071 02 Rádios Modem 2.4GHz, 60mW – Alfacomp RM2071 PT5200-2RM2060 02 Rádios Modem 900MHz, 1W – Alfacomp RM2060 PT5401 e PT5403 – Controle de reservatório por relé de nível via rádio Os painéis são baseados no CLP Altus FBs. O painel PT5401 abriga um relé de nível e transmite o estado desse ao PT5403 que aciona um relé para comandar a moto bomba da elevatória. Características • CLP Altus FBs 14 MATJ • Rádio modem ou conversor RS232/RS485 ou CS485V • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 1 entrada digital com relé de nível (PT5401) • 1 saída digital a relé (PT5403)
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 18 PT5410 – Monitoração de reservatórios e comando de elevatórias Por possuir entradas e saídas digitais e entradas analógicas, este modelo é adequado à monitoração de reservatórios que nível, vazão e pressão, assim como pode ser instalado em elevatórias equipadas com medidores de pressão, vazão entre outros transdutores. Características • CLP Altus FBs 14 MATJ • Elemento de comunicação (Conforme tabela abaixo) • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 6 entradas digitais livres • 3 saídas digitais a relé com o módulo 2004 • 8 entradas analógicas em 4 a 20 mA – IA2820 Elementos de Comunicação PT5410-CS485 Conversor Serial RS232 / RS485 – Alfacomp CS485-V PT5410-CSETH Conversor Serial / Ethernet – Alfacomp CS-Ethernet PT5410-RM2071 Radio Modem 2.4GHz, 60mW – Alfacomp RM2071 PT5410-RM2060 Radio Modem 900MHz, 1W – Alfacomp RM2060 PT5410-GPRS Modem GPRS Quadriband, 2 SIM Cards PT5420– Controle de elevatórias O painel de telemetria PT5420 é baseado no CLP FBs-14MATJ e destina-se ao uso em instalações de saneamento tais como pontos de macro medição, reservatórios e pontos de medição de pressão e controle de elevatórias. Dotado de fonte de alimentação com bateria, pode ser instalado em postes e ao tempo. Características • CLP Altus FBs 14 MATJ • Fonte de alimentação com bateria Alfacomp 2061 • Elemento de comunicação (Conforme tabela abaixo) • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 5 entradas digitais em 24V livres. Podem ser ligadas ao sinal pulsado dos totalizadores de macro medidores • 3 saídas digitais a relé com o módulo ID2908 • 8 entradas analógica em 4 a 20 mA com o módulo IA2820 Elementos de Comunicação PT5420-CS485 Conversor Serial RS232 / RS485 – Alfacomp CS485-V PT5420-CSETH Conversor Serial / Ethernet – Alfacomp CS-Ethernet PT5420-RM2071 Radio Modem 2.4GHz, 60mW – Alfacomp RM2071 PT5420-RM2060 Radio Modem 900MHz, 1W – Alfacomp RM2060 PT5420-GPRS Modem GPRS Quadriband, 2 SIM Cards PT5430 – Monitoração de nível, pressão e vazão via GPRS – alimentação CA O painel de telemetria PT5430 é baseado no CLP FBs-14MATJ, e se destina ao uso em instalações de saneamento tais como pontos de macro medição, reservatórios e pontos de medição de pressão. O painel pode ser instalado ao tempo e em postes. Características • CLP Altus FBs 14 MATJ • Rádio modem GPRS/GSM • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 6 entradas digitais livres • 8 entradas analógicas em 4 a 20 mA – IA2820 • Fonte de alimentação ininterrupta • 2 baterias 12V/1,5Ah
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 19 PT5430 – Monitoração de nível, pressão e vazão via GPRS – alimentação CA O painel de telemetria PT5430 é baseado no CLP FBs-14MATJ, e se destina ao uso em instalações de saneamento tais como pontos de macro medição, reservatórios e pontos de medição de pressão. O painel pode ser instalado ao tempo e em postes. Características • CLP Altus FBs 14 MATJ • Rádio modem GPRS/GSM • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 6 entradas digitais livres • 8 entradas analógicas em 4 a 20 mA – IA2820 • Fonte de alimentação ininterrupta • 2 baterias 12V/1,5Ah PT5431 – Monitoração de nível, pressão e vazão via GPRS – alimentação solar O painel de telemetria PT5431 é baseado no CLP FBs-14MATJ, e se destina ao uso em instalações de saneamento, tais como pontos de macromedição, reservatórios e pontos de medição de pressão. Dotado de regulador de energia para célula solar e baterias, funciona em locais sem rede elétrica. Características • CLP Altus FBs 14 MATJ • Rádio modem GPRS/GSM Marthe A820 • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 6 entradas digitais livres • 8 entradas analógicas em 4 a 20 mA – IA2820 • Regulador de carga para painel solar • 7 baterias 12V/7Ah
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 20 PT5500 – Painéis de telemetria com IHM para reservatórios e elevatórias de água e esgoto Os painéis são baseados no CLP DUO 350 de marca ALTUS. Os equipamentos destinam-se ao uso em instalações de saneamento, tais como elevatórias de água e esgoto, pontos de macro medição e reservatórios. Características • CLP dotado de IHM, relógio de tempo real, uma porta serial RS232 e uma RS485, modelo Altus DUO 350 • Fonte de alimentação com bateria Alfacomp 2061 • Elemento de comunicação (Conforme tabela abaixo) • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 15 entradas digitais livres em 24VDC • 8 saídas digitais a relé com o módulo ID2908 • 8 entradas analógica em 4 a 20 mA com o módulo IA2820 • 2 saídas analógicas • Manopla frontal para seleção Manual/Automático Elementos de Comunicação PT5500-CS485 Conversor Serial RS232 / RS485 – Alfacomp CS485-V PT5500-CSETH Conversor Serial / Ethernet – Alfacomp CS-Ethernet PT5500-RM2071 Radio Modem 2.4GHz, 60mW – Alfacomp RM2071 PT5500-RM2060 Radio Modem 900MHz, 1W – Alfacomp RM2060 PT5500-GPRS Modem GPRS Quadriband, 2 SIM Cards CCO Touch – Painel para CCO com IHM de 10” O painel de telemetria CCO TOUCH substitui com vantagens de preço e espaço um computador rodando software supervisório em um CCO (Centro de Controle e Operação). Características • IHM touch screen de 10” • Rádio modem spread spectrum em 900 MHz • Fonte de alimentação com bateria • Espaço para instalar IOs locais • Proteções contra surto • Iluminador de painel a LED CCO Mini Touch – Painel para CCO com IHM de 7” O painel de telemetria CCO Mini Touch substitui com vantagens de preço e espaço um computador rodando software supervisório em um CCO (Centro de Controle e Operação). Características • IHM touch screen de 7” • Rádio modem spread spectrum em 900 MHz • Espaço para instalar IOs locais • Proteções contra surto • Iluminador de painel a LED
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 21 CCO Micro Touch – Painel para CCO com IHM de 4,3” O painel de telemetria CCO Micro Touch substitui com vantagens de preço e espaço um computador rodando software supervisório em um CCO (Centro de Controle e Operação). Características • IHM touch screen de 4,3” • Rádio modem spread spectrum em 900 MHz • Espaço para instalar IOs locais • Proteções contra surto • Iluminador de painel a LED Protetores contra surtos SW3300 – Seccionador, tomada e DPS O módulo Alfacomp SW3300 foi projetado para compor painéis elétricos de comando e automação. Por incluir diversas funções em um módulo único, o dispositivo simplifica a montagem do quadro, contribui para layouts mais compactos e integra as seguintes funções: • Seccionamento • Proteção contra sobre corrente por meio de fusíveis • Proteção contra sobre tensões por meio de varistores • Tomada bipolar com terra • Sinalização luminosa de energização Características • Tensão de utilização: 110 ou 220 V entre Fase e Neutro • Corrente nominal máxima: 5 A • Proteção contra sobre corrente: 2 fusíveis de 5 A • Proteção contra sobre tensões: 3 varistores de óxido metálico com capacidade de 20 KA e tensão máxima de 275 V • Dimensões: Altura 43 x Largura 67 x Profundidade 79 mm • Forma: Placa eletrônica alojada em suporte metálico com fixação para trilho DIN • Sinalização: A chave seccionadora possui lâmpada neon que indica o estado ligado SS2701 – Supressor de surtos para um canal analógico Protetor de canais analógicos contra surtos elétricos causados por sobre tensões na fiação de campo. Montado em circuito impresso e alojado em suporte plástico para fixação em trilho DIN, o módulo incorpora dois circuitos de proteção contra surtos, sendo um para evitar que surtos danifiquem o circuito de alimentação em 24 V e o outro para proteção de um canal analógico. Cada circuito é dotado de fusível, centelhador a gás, varistor de óxido metálico, diodo supressor e indutores. O módulo substitui com vantagens de custo, espaço e tempo de montagem, um arranjo de dois protetores, dois fusíveis e 4 bornes. Um dos diferenciais do produto é o fato de ser o único do mercado dotado de fusíveis rearmáveis (PTC). Características • Tensão nominal de operação: 24 VCC • Corrente máxima fornecida pela saída de 24 V (protegido por termistor rearmável): 1 A • Corrente máxima na entrada de sinal analógico (protegido por termistor rearmável): 50mA • Resistência máxima: 2,5 ohms • Tensão de atuação nominal do centelhador a gás: 75 V 10 kA • Tensão de atuação nominal do varistor de óxido metálico: 33 V • Tensão de atuação nominal do diodo supressor na saída de 24 V (Transorb): 30 V • Tensão de atuação nominal do diodo supressor na entrada de sinal (Transorb): 13 V • Temperatura de operação: -25°C a +60°C • Frequência máxima (-3 dB / impedância de carga):500 kHz / 240 ohms • Capacidade de descarga de corrente típica (8/20 μs): 10 kA • Tensão de supressão para pulso de 1 kV/μs na entrada:40 V • Potência de absorção do transorb por 1ms: 600W • Tempo de resposta do transorb: menor que 5 ps • Corrente de fuga: 1 uA • Altura 70 mm, Largura 35 mm, Profundidade 40 mm
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 22 SS2702 – Supressor de surtos para 4 canais analógicos Protetor de canais analógicos contra surtos elétricos causados por sobre tensões na fiação de campo. Montado em circuito impresso e alojado em suporte plástico para fixação em trilho DIN, o módulo incorpora cinco circuitos de proteção contra surtos, sendo um para evitar que surtos danifiquem o circuito de alimentação em 24 V e os outros quatro para proteção de canais analógicos. Cada circuito é dotado de fusível, centelhador a gás, varistor de óxido metálico, diodo supressor e indutores. O módulo substitui com vantagens de custo, espaço e tempo de montagem, um arranjo de quatro protetores, fusíveis e bornes. Um dos diferenciais do produto é o fato de ser o único do mercado dotado de fusíveis rearmáveis (PTC). Características • Tensão nominal de operação: 24 VCC • Corrente máxima fornecida pela saída de 24 V (protegido por fusível): 1A • Corrente máxima na entrada de sinal analógico (protegido por termistor rearmável): 50 mA • Resistência máxima: 2,5 ohms • Tensão de atuação nominal do centelhador a gás: 75 V 10 kA • Tensão de atuação nominal do varistor de óxido metálico: 33 V • Tensão de atuação nominal do diodo supressor na saída de 24 V (Transorb): 30 V • Tensão de atuação nominal do diodo supressor na entrada de sinal (Transorb): 13 V • Temperatura de operação: -25°C a +60°C • Frequência máxima (-3 dB / impedância de carga):500 kHz / 240 ohms • Capacidade de descarga de corrente típica (8/20 μs): 10 kA • Tensão de supressão para pulso de 1 kV/μs na entrada: 40 V • Potência de absorção do transorb por 1ms: 600 W • Tempo de resposta do transorb: menor que 5 ps • Altura 70 mm, Largura 96 mm, Profundidade 40 mm • Tensão nominal de Entrada: 24 VCC • Tensão nominal de Saída: 23,3 VCC • Corrente de saída: 2A • Dimensões: 70 x 70 x 25 mm Rádios modem RM2060 – Rádio modem Spread Spectrum 900 MHz O transceptor RM2060 incorpora circuito pré-amplificador de sensibilidade ampliada na etapa de recepção (-110 dBm). A maior sensibilidade o torna mais apropriado às aplicações de distância estendida. O transceptor Alfacomp RM2060 consiste em uma solução de alto desempenho e baixo custo para comunicação wireless utilizando tecnologia Spread Spectrum na faixa dos 900 MHz, que dispensa licença de operação junto a Anatel. Operando em arquitetura servidor/cliente, permite construir redes ponto a ponto ou ponto-multiponto. Para aumentar a segurança e integridade das comunicações, os transceptores RM2060 permitem a encriptação dos dados. O transceptor incorpora as interfaces seriais RS232 e RS485 e permite comunicação simultânea pelas duas portas. O rádio pode ser instalado junto à antena e alimentado pelo cabo do RS485 ficando a até 100 metros de distância do CLP ou micro. Características • Potência de saída de 1000 mW • Alcance de até 32 km com visada • Baud rate serial de 1200 a 115.2 Kbps • Sensibilidade do receptor de -110 dBm • Faixa de operação 915-928 MHz • Conexão RF SMA fêmea • Conexão serial RS232 RJ12 macho • Conexão serial RS485 com borne destacável juntamente com a alimentação • Alimentação: 10 a 30 VCC • Consumo de energia: 400 mA durante transmissão e 25 mA fora de transmissão (em 24 V).
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 23 RM2071 – Rádio modem para chão de fábrica 2.4GHz O transceptor RM2071 incorpora circuito pré-amplificador com sensibilidade de (–100) dBm. Sua construção robusta e a simplicidade de utilização o tornam perfeito para a comunicação de dados em chão de fábrica. O equipamento dispensa licença de operação junto à Anatel e consiste em uma solução de alto desempenho e baixo custo para comunicação wireless utilizando tecnologia Spread Spectrum na faixa dos 2.4 GHz. Operando de forma transparente, permite construir redes ponto-a-ponto ou ponto-multiponto. O RM2071 incorpora as interfaces seriais RS232 e RS485 e permite comunicação simultânea pelas duas portas. O rádio pode ser instalado junto à antena e alimentado pelo cabo do RS485 ficando até 100 metros distante do CLP ou micro. Características • Potência de saída: 60 mW • Alcance: 100 m em ambiente fechados e 1600 metros com antenas direcionais e visada • Baud rate serial: 1200 a 115.2 kbps • Baud rate de RF: 250 kbps • Software de configuração: Baseado em Windows - fácil utilização • Número de redes: 13 • Tensão: 10 a 30 VCC • Consumo de energia: 200 mA durante transmissão e 40 mA fora de transmissão (em 12 V) - 100 mA durante transmissão e 25 mA fora de transmissão (em 24 V) • Dimensões: Altura 80 x Largura 25 x Profundidade 98 mm KIT RÁDIO ENLACE 1 O KIT RÁDIO ENLACE 1 reúne os equipamentos e materiais necessários para estabelecer a comunicação serial entre dois pontos. O padrão de comunicação pode ser em RS232 ou RS485. A velocidade serial admitida é de 1.200 a 115.200 bps. O alcance do enlace é de até 30 km com visada. Exemplo de aplicação: comunicação entre CLPs. Características • 2 Rádio modem SPREAD SPECTRUM 900 MHz RM2060 - 1W • 2 Cabo interno de RF com conectores SMA e N macho • 2 Protetor de surto de RF (Centelhador) • 2 Cabo externo de RF RGC213 - comprimento 10 metros - com conectores N macho • 2 Antena Yagi de 14 dBi • 2 Antena para teste em bancada • 1 Cabo de programação do rádio modem • 1 Conector para teste de loop back • 1 CD contendo softwares de programação e teste KIT RÁDIO ENLACE 2.4GHz O KIT Rádio Enlace 2.4 GHz reúne os equipamento e materiais necessários para estabelecer a comunicação serial entre dois pontos em chão de fábrica. O padrão de comunicação pode ser em RS232 ou RS485. A velocidade serial admitida é de 1.200 a 115.200 bps. O alcance do enlace é de até 500 m se houver visada entre os dois pontos. Características • 2 RM2071 - Rádio modem SPREAD SPECTRUM 2.4 GHz - 60mW • 2 Antena omnidirecional TL-ANT2405C (5 dBi) • 1 Cabo de programação do rádio modem • 1 Conector para teste de loop back • 1 CD contendo softwares de programação e teste
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 24 KIT RPE1 – Rádio em ponto elevado O KIT RPE1 foi concebido para permitir a instalação do rádio RM2060 próximo à antena. Com esta solução, as perdas no cabo de RF são minimizadas e podemos instalar o rádio afastado do CLP e interligado por cabo de rede CAT5. A alimentação do rádio e a comunicação em RS485 são transportadas pelo cabo em distâncias de até 200 metros. O gabinete utilizado tem IP67 e pode ficar ao tempo. Características • Gabinete CEMAR CBOX-OB ALT 150x110x70 • 2 prensa-cabos de 9mm • Placa suporte externa para abraçadeira • Abraçadeira SUPRENS U-51 • Capacitor eletrolítico 4700uF/35V com fios • Cabo Alfacomp CB3101 (1 metro) N para SMA • Trilho de fixação para o rádio
Catálogo Geral de Produtos - Alfacomp Automação Industrial Ltda. - 2016 25 Sensores VTPL - Transmissor de pressão O sensor fornece sinal de saída de 4 a 20 mA em loop de 2 fios, ideal para aplicações com longos cabos de conexão. A baixa tensão necessária para a alimentação do loop de corrente, mínimo de 10V, favorece a conexão em sistemas de aquisição de dados alimentados com baterias de 12V e painéis solares. A resistência máxima de loop pode ser calculada conforme a tabela de especificações técnicas. Ideal para estações de bombeamento de água. Pode ficar submerso por longos períodos sem sofrer danos. Características • Saída: 4 a 20 mA • Tensão de operação: 10 a 28 VCC • Faixa de medição: 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 bar • Precisão: 0,25 % do Span • Temperatura de operação: -10o C a + 80o C • Proteções: contra inversão de polaridade • Contra transientes • Carga máxima: em 12V = 250 ohms, em 24V = 850 ohms • Diafragma: aço inox AISI 304 • Corpo: aço inox AISI 316 ou AISI 304 (sob consulta) • Cabo: 2 x 22AWG PU / Tubo • Polaridade: Vermelho (+), Branco (-) • Grau de proteção: IP 68 • Conexão mecânica: ½” BSP • Dimensões: 25 mm x 90 mm VTPI – Transmissor de nível hidrostático O sensor fornece sinal de saída de 4 a 20 mA em loop de 2 fios, ideal para aplicações com longos cabos de conexão. A baixa tensão necessária para a alimentação do loop de corrente, mínimo de 10V, favorece a conexão em sistemas de aquisição de dados alimentados com baterias de 12V e painéis solares. A resistência máxima de loop pode ser calculada conforme a tabela de especificações técnicas. Características • Saída: 4 a 20 mA • Tensão de operação: 10 a 28 VCC • Faixa de medição: 0,2 a 30 bar ou 2 a 200 mca • Precisão: 0,25 % do Span • Temperatura de operação: -10o C a + 80o C • Proteções: contra inversão de polaridade • Contra transientes • Carga máxima: em 12V = 250 ohms, em 24V = 850 ohms • Sobrecarga máxima: 2,5 / 2,5 / 30 / 40 / 100 • Diafragma: aço inox AISI 316 • Corpo: aço inox AISI 316 • Cabo: 2 x 22AWG PU / Tubo • Comprimento = Faixa de medição + 2 metros • Polaridade: Vermelho (+), Branco (-) • Grau de proteção: IP 68 Telemetria de água e esgoto Automação, monitoração e controle, em tempo real, de reservatórios e elevatórias de água e esgoto, ETAs e ETEs via rádio. O sistema de telemetria é necessário em companhias de água e esgoto para: • Garantir o abastecimento da população; • Monitorar em tempo real o funcionamento de estações elevatórias, reservatórios, medidores de vazão e demais dispositivos elétricos e hidráulicos do sistema; • Armazenar e apresentar dados históricos sobre a qualidade do abastecimento; • Alarmar vazamentos, falhas de operação, falhas de equipamentos, intrusões, valores anormais de níveis, pressões e vazões; • Prevenir e minimizar perdas; • Enfim, garantir a qualidade dos serviços prestados. Solicite um orçamento para a telemetria de água e esgoto de sua cidade.

Mais conteúdo relacionado

PDF
Catálogo geral de produtos alfacomp
porAlfacomp Automação Industrial Ltda.

PDF
Telemetria do abastecimento municipal - Projeto completo - 2019-07-31
porAlfacomp Automação Industrial Ltda.

PDF
Catálogo de Produtos Alfacomp - 2017
porAlfacomp Automação Industrial Ltda.

PDF
Alfacomp automação telemetria e wireless
porAlfacomp Automação Industrial Ltda.

PPS
Alfacomp Wireless Industrial
porAlfacomp Automação Industrial Ltda.

PPS
CURSO RÁDIO MODEM RM2060
porAlfacomp Automação Industrial Ltda.

PPS
Alfacomp inovando na automação industrial
porAlfacomp Automação Industrial Ltda.

PDF
Ipsos Pulso Brasil - MAR 2017
porMiguel Rosario

Catálogo geral de produtos alfacomp
porAlfacomp Automação Industrial Ltda.

Telemetria do abastecimento municipal - Projeto completo - 2019-07-31
porAlfacomp Automação Industrial Ltda.

Catálogo de Produtos Alfacomp - 2017
porAlfacomp Automação Industrial Ltda.

Alfacomp automação telemetria e wireless
porAlfacomp Automação Industrial Ltda.

Alfacomp Wireless Industrial
porAlfacomp Automação Industrial Ltda.

CURSO RÁDIO MODEM RM2060
porAlfacomp Automação Industrial Ltda.

Alfacomp inovando na automação industrial
porAlfacomp Automação Industrial Ltda.

Ipsos Pulso Brasil - MAR 2017
porMiguel Rosario


Semelhante a Catálogo Geral de Produtos Allfacomp - 2016

PDF
Mitsubishi
porwsantos2020

PDF
Mitsubishi electric catálogo_factory_automation
porwsantos2018

PDF
Conheça a Alfacomp
porAlfacomp Automação Industrial Ltda.

PDF
Apresentação Safety Control - Pagina Dupla
porsafetycontrol

PDF
Catálogo de Produtos Safety Control - 2020
porSAFETY CONTROL

PPT
Plexus - Apresentação da Empresa
porDavid Pires

PPT
Apresentação TOP Automação
porrafaeltop

PDF
Catálogo Atualizado (Abril-2022) (1).pdf
porSAFETY CONTROL

PDF
Catálogo Atualizado (Abril-2022).pdf
porsafetycontrol

PDF
Catálogo de Produtos Safety Control - 2020 - Corrigido
porSAFETY CONTROL

PDF
Artigo sobre a Bahr na Revista Robótica 87
porfluidotronica

PDF
apresentacao_serie_nexto.pdf
porwagsoncoopera

PDF
UniStream - Apresentação Geral
porDakol Instrumentos e Sistemas Ltda

PDF
Boletim Informativo V3 E2 Abril 2010
porAlfacomp Automação Industrial Ltda.

PDF
0 materiais eletricos_2013
porGutemberg Pinto

PDF
0 materiais eletricos_2013
porGutemberg Pinto

PPTX
A importância do profissional de TIA
porTerry Laundos

PDF
Apresentacao Safety Control
porsafetycontrol

PDF
Automatos programaveis
porFrancisco Manuel Oliveira Fernandes

PDF
Manual PT5501 e PT5502
porAlfacomp Automação Industrial Ltda.

Mitsubishi
porwsantos2020

Mitsubishi electric catálogo_factory_automation
porwsantos2018

Conheça a Alfacomp
porAlfacomp Automação Industrial Ltda.

Apresentação Safety Control - Pagina Dupla
porsafetycontrol

Catálogo de Produtos Safety Control - 2020
porSAFETY CONTROL

Plexus - Apresentação da Empresa
porDavid Pires

Apresentação TOP Automação
porrafaeltop

Catálogo Atualizado (Abril-2022) (1).pdf
porSAFETY CONTROL

Catálogo Atualizado (Abril-2022).pdf
porsafetycontrol

Catálogo de Produtos Safety Control - 2020 - Corrigido
porSAFETY CONTROL

Artigo sobre a Bahr na Revista Robótica 87
porfluidotronica

apresentacao_serie_nexto.pdf
porwagsoncoopera

UniStream - Apresentação Geral
porDakol Instrumentos e Sistemas Ltda

Boletim Informativo V3 E2 Abril 2010
porAlfacomp Automação Industrial Ltda.

0 materiais eletricos_2013
porGutemberg Pinto

0 materiais eletricos_2013
porGutemberg Pinto

A importância do profissional de TIA
porTerry Laundos

Apresentacao Safety Control
porsafetycontrol

Automatos programaveis
porFrancisco Manuel Oliveira Fernandes

Manual PT5501 e PT5502
porAlfacomp Automação Industrial Ltda.


Mais de Alfacomp Automação Industrial Ltda.

PDF
Curso de automação com clp haiwell completo
porAlfacomp Automação Industrial Ltda.

PDF
Benefícios da telemetria para o saneamento
porAlfacomp Automação Industrial Ltda.

PDF
Curso Automação com CLP Haiwell - Aula 3
porAlfacomp Automação Industrial Ltda.

PDF
Clp Haiwell - Manual Técnico 2017
porAlfacomp Automação Industrial Ltda.

PDF
Curso automação com clp Haiwell - Aula 2
porAlfacomp Automação Industrial Ltda.

PDF
Curso de automação industrial utilizando o clp haiwell - aula 1
porAlfacomp Automação Industrial Ltda.

PDF
Clp Haiwell - Dados do produto
porAlfacomp Automação Industrial Ltda.

PDF
Haiwell - Catálogo Geral de CLPs
porAlfacomp Automação Industrial Ltda.

PDF
Manual do kit para insensibilizador
porAlfacomp Automação Industrial Ltda.

PDF
S-250 fonte chaveada 250W
porAlfacomp Automação Industrial Ltda.

PDF
S-150 fonte chaveada 150W
porAlfacomp Automação Industrial Ltda.

PDF
S-75 fonte chaveada 75W
porAlfacomp Automação Industrial Ltda.

PDF
S-25 fonte chaveada 25W
porAlfacomp Automação Industrial Ltda.

PDF
Folder RM2071
porAlfacomp Automação Industrial Ltda.

PDF
Folder RM2060
porAlfacomp Automação Industrial Ltda.

PDF
Fonte de alimentação ininterrupta para unidades remotas de telemetria
porAlfacomp Automação Industrial Ltda.

PDF
Como implementar redes rs485 via rádio
porAlfacomp Automação Industrial Ltda.

PDF
Reduza pela metade o espaço ocupado pelos relés no painel elétrico
porAlfacomp Automação Industrial Ltda.

PDF
Fonte de alimentação 250W 12V/20A ou 24V/10A
porAlfacomp Automação Industrial Ltda.

PDF
Fonte de alimentação 150W 12V ou 24V
porAlfacomp Automação Industrial Ltda.

Curso de automação com clp haiwell completo
porAlfacomp Automação Industrial Ltda.

Benefícios da telemetria para o saneamento
porAlfacomp Automação Industrial Ltda.

Curso Automação com CLP Haiwell - Aula 3
porAlfacomp Automação Industrial Ltda.

Clp Haiwell - Manual Técnico 2017
porAlfacomp Automação Industrial Ltda.

Curso automação com clp Haiwell - Aula 2
porAlfacomp Automação Industrial Ltda.

Curso de automação industrial utilizando o clp haiwell - aula 1
porAlfacomp Automação Industrial Ltda.

Clp Haiwell - Dados do produto
porAlfacomp Automação Industrial Ltda.

Haiwell - Catálogo Geral de CLPs
porAlfacomp Automação Industrial Ltda.

Manual do kit para insensibilizador
porAlfacomp Automação Industrial Ltda.

S-250 fonte chaveada 250W
porAlfacomp Automação Industrial Ltda.

S-150 fonte chaveada 150W
porAlfacomp Automação Industrial Ltda.

S-75 fonte chaveada 75W
porAlfacomp Automação Industrial Ltda.

S-25 fonte chaveada 25W
porAlfacomp Automação Industrial Ltda.

Folder RM2071
porAlfacomp Automação Industrial Ltda.

Folder RM2060
porAlfacomp Automação Industrial Ltda.

Fonte de alimentação ininterrupta para unidades remotas de telemetria
porAlfacomp Automação Industrial Ltda.

Como implementar redes rs485 via rádio
porAlfacomp Automação Industrial Ltda.

Reduza pela metade o espaço ocupado pelos relés no painel elétrico
porAlfacomp Automação Industrial Ltda.

Fonte de alimentação 250W 12V/20A ou 24V/10A
porAlfacomp Automação Industrial Ltda.

Fonte de alimentação 150W 12V ou 24V
porAlfacomp Automação Industrial Ltda.


Catálogo Geral de Produtos Allfacomp - 2016

  • 2.

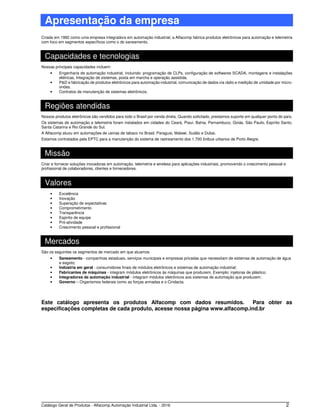

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 2 Apresentação da empresa Criada em 1992 como uma empresa integradora em automação industrial, a Alfacomp fabrica produtos eletrônicos para automação e telemetria com foco em segmentos específicos como o do saneamento. Capacidades e tecnologias Nossas principais capacidades incluem: • Engenharia de automação industrial, incluindo: programação de CLPs, configuração de softwares SCADA, montagens e instalações elétricas, Integração de sistemas, posta em marcha e operação assistida. • P&D e fabricação de produtos eletrônicos para automação industrial, comunicação de dados via rádio e medição de umidade por micro- ondas. • Contratos de manutenção de sistemas eletrônicos. Regiões atendidas Nossos produtos eletrônicos são vendidos para todo o Brasil por venda direta. Quando solicitado, prestamos suporte em qualquer ponto do país. Os sistemas de automação e telemetria foram instalados em cidades do Ceará, Piauí, Bahia, Pernambuco, Goiás, São Paulo, Espírito Santo, Santa Catarina e Rio Grande do Sul. A Alfacomp atuou em automações de usinas de tabaco no Brasil, Paraguai, Malawi, Sudão e Dubai. Estamos contratados pela EPTC para a manutenção do sistema de rastreamento dos 1.700 ônibus urbanos de Porto Alegre. Missão Criar e fornecer soluções inovadoras em automação, telemetria e wireless para aplicações industriais, promovendo o crescimento pessoal e profissional de colaboradores, clientes e fornecedores. Valores • Excelência • Inovação • Superação de expectativas • Comprometimento • Transparência • Espírito de equipe • Pró-atividade • Crescimento pessoal e profissional Mercados São os seguintes os segmentos de mercado em que atuamos • Saneamento - companhias estaduais, serviços municipais e empresas privadas que necessitam de sistemas de automação de água e esgoto; • Indústria em geral - consumidores finais de módulos eletrônicos e sistemas de automação industrial; • Fabricantes de máquinas - integram módulos eletrônicos às máquinas que produzem. Exemplo: injetoras de plástico; • Integradores de automação industrial - integram módulos eletrônicos aos sistemas de automação que produzem; • Governo – Organismos federais como as forças armadas e o Cindacta. Este catálogo apresenta os produtos Alfacomp com dados resumidos. Para obter as especificações completas de cada produto, acesse nossa página www.alfacomp.ind.br
  • 3.
    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 3 Sumário Apresentação da empresa ______________________________________________________ 2 Capacidades e tecnologias .................................................................................................................................................2 Regiões atendidas ..............................................................................................................................................................2 Missão.................................................................................................................................................................................2 Valores................................................................................................................................................................................2 Mercados ............................................................................................................................................................................2 Antenas _____________________________________________________________________ 5 AN2401 – Antena omnidirecional 900 MHz 7 dBi ...............................................................................................................5 AN2402 – Antena omnidirecional 400 MHz 5 dBi ...............................................................................................................5 AN2403 – Antena omnidirecional 850 MHz 5 dBi ...............................................................................................................5 AN2404 – Antena monopolo para teste de comunicação ...................................................................................................5 AN2405 – Antena omnidirecional móvel 900 MHz 3 dBi.....................................................................................................6 CF914 – Antena Yagi 900 MHz 14 dBi ...............................................................................................................................6 CF917 – Antena Yagi 900 MHz 17 dBi ...............................................................................................................................6 TL-AN2405C – Antena omni interna 2.4 GHz 5 dBi ............................................................................................................6 MM2412S60 – Antena setorial 2.4 GHz 12 dBi...................................................................................................................7 MM2415 – Antena omnidirecional 2.4 GHz 15 dBi..............................................................................................................7 MM2425 – Antena parábola de grade direcional 2.4 GHz 25 dBi .......................................................................................7 Cabos_______________________________________________________________________ 8 Cabos de RF montados ......................................................................................................................................................8 Cabos seriais montados......................................................................................................................................................8 CLPs – Controladores Lógicos Programáveis______________________________________ 8 DUO 350 .............................................................................................................................................................................8 Conectores __________________________________________________________________ 9 Conectores SMA.................................................................................................................................................................9 Conector N para RG58........................................................................................................................................................9 Conector N para RG213......................................................................................................................................................9 Derivador N.......................................................................................................................................................................10 Conectores BNC ...............................................................................................................................................................10 Protetor contra surtos duplo N ..........................................................................................................................................10 Fontes de alimentação ________________________________________________________ 11 2061 – Fonte de alimentação com bateria ........................................................................................................................11 S-25 – Fonte de alimentação chaveada 25W (12 ou 24V)................................................................................................11 S-75 – Fonte de alimentação chaveada 75W (12 ou 24V)................................................................................................11 S-150 – Fonte de alimentação chaveada 150W (12 ou 24V)............................................................................................12 S-250 – Fonte de alimentação chaveada 250W (12 ou 24V)............................................................................................12 Iluminadores de painel________________________________________________________ 12 SW3301 – Iluminador de painel ........................................................................................................................................12 Insensibilizadores____________________________________________________________ 13 Kit para insensibilizador ....................................................................................................................................................13 Interfaces analógicas _________________________________________________________ 13 IA2801 – Saída analógica em 0 a 10 V e 4 a 20mA..........................................................................................................13 IA2820 – 8 entradas analógicas em 4 a 20mA – conversor multiplexado.........................................................................13 Interfaces digitais ____________________________________________________________ 14 ID2901 – Isolador a relé....................................................................................................................................................14 2004 – Isolador a relé para 4 saídas digitais.....................................................................................................................14 ID2908 – Isolador a relé para 8 saídas digitais .................................................................................................................14 Interfaces seriais_____________________________________________________________ 15 CS485-V – Conversor serial RS232/RS485......................................................................................................................15 CS-Ethernet – Conversor serial Ethernet..........................................................................................................................15 Medidores e indicadores ______________________________________________________ 15 ST9250R - Multimedidor de grandezas elétricas ..............................................................................................................15 Módulos GPRS ______________________________________________________________ 16 DL2016 – Datalogger GPRS.............................................................................................................................................16 Painéis de telemetria _________________________________________________________ 17 PT5200 – Repetidoras e Conversores para CCO.............................................................................................................17 PT5401 e PT5403 – Controle de reservatório por relé de nível via rádio..........................................................................17 PT5410 – Monitoração de reservatórios e comando de elevatórias .................................................................................18 PT5420– Controle de elevatórias......................................................................................................................................18 PT5430 – Monitoração de nível, pressão e vazão via GPRS – alimentação CA ..............................................................18
  • 4.
    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 4 PT5430 – Monitoração de nível, pressão e vazão via GPRS – alimentação CA ..............................................................19 PT5431 – Monitoração de nível, pressão e vazão via GPRS – alimentação solar............................................................19 PT5500 – Painéis de telemetria com IHM para reservatórios e elevatórias de água e esgoto .........................................20 CCO Touch – Painel para CCO com IHM de 10”..............................................................................................................20 CCO Mini Touch – Painel para CCO com IHM de 7” ........................................................................................................20 CCO Micro Touch – Painel para CCO com IHM de 4,3” ...................................................................................................21 Protetores contra surtos ______________________________________________________ 21 SW3300 – Seccionador, tomada e DPS ...........................................................................................................................21 SS2701 – Supressor de surtos para um canal analógico .................................................................................................21 SS2702 – Supressor de surtos para 4 canais analógicos.................................................................................................22 Rádios modem ______________________________________________________________ 22 RM2060 – Rádio modem Spread Spectrum 900 MHz ......................................................................................................22 RM2071 – Rádio modem para chão de fábrica 2.4GHz....................................................................................................23 KIT RÁDIO ENLACE 1......................................................................................................................................................23 KIT RÁDIO ENLACE 2.4GHz............................................................................................................................................23 KIT RPE1 – Rádio em ponto elevado ...............................................................................................................................24 Sensores ___________________________________________________________________ 25 VTPL - Transmissor de pressão........................................................................................................................................25 VTPI – Transmissor de nível hidrostático..........................................................................................................................25 Telemetria de água e esgoto ___________________________________________________ 25
  • 5.

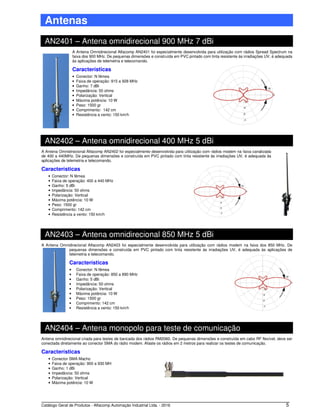

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 5 Antenas AN2401 – Antena omnidirecional 900 MHz 7 dBi A Antena Omnidirecional Alfacomp AN2401 foi especialmente desenvolvida para utilização com rádios Spread Spectrum na faixa dos 900 MHz. De pequenas dimensões e construída em PVC pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Características • Conector: N fêmea • Faixa de operação: 915 a 928 MHz • Ganho: 7 dBi • Impedância: 50 ohms • Polarização: Vertical • Máxima potência: 10 W • Peso: 1500 gr • Comprimento: 142 cm • Resistência a vento: 150 km/h AN2402 – Antena omnidirecional 400 MHz 5 dBi A Antena Omnidirecional Alfacomp AN2402 foi especialmente desenvolvida para utilização com rádios modem na faixa canalizada de 400 a 440MHz. De pequenas dimensões e construída em PVC pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Características • Conector: N fêmea • Faixa de operação: 400 a 440 MHz • Ganho: 5 dBi • Impedância: 50 ohms • Polarização: Vertical • Máxima potência: 10 W • Peso: 1500 gr • Comprimento: 142 cm • Resistência a vento: 150 km/h AN2403 – Antena omnidirecional 850 MHz 5 dBi A Antena Omnidirecional Alfacomp AN2403 foi especialmente desenvolvida para utilização com rádios modem na faixa dos 850 MHz. De pequenas dimensões e construída em PVC pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Características • Conector: N fêmea • Faixa de operação: 850 a 890 MHz • Ganho: 5 dBi • Impedância: 50 ohms • Polarização: Vertical • Máxima potência: 10 W • Peso: 1500 gr • Comprimento: 142 cm • Resistência a vento: 150 km/h AN2404 – Antena monopolo para teste de comunicação Antena omnidirecional criada para testes de bancada dos rádios RM2060. De pequenas dimensões e construída em cabo RF flexível, deve ser conectada diretamente ao conector SMA do rádio modem. Afaste os rádios em 2 metros para realizar os testes de comunicação. Características • Conector SMA Macho • Faixa de operação: 900 a 930 MH • Ganho: 1 dBi • Impedância: 50 ohms • Polarização: Vertical • Máxima potência: 10 W
  • 6.

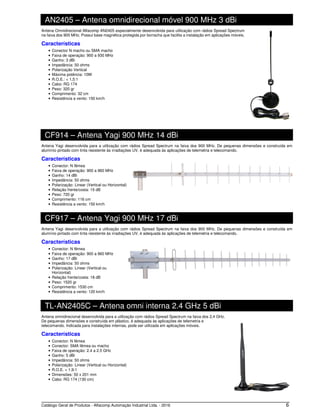

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 6 AN2405 – Antena omnidirecional móvel 900 MHz 3 dBi Antena Omnidirecional Alfacomp AN2405 especialmente desenvolvida para utilização com rádios Spread Spectrum na faixa dos 900 MHz. Possui base magnética protegida por borracha que facilita a instalação em aplicações móveis. Características • Conector N macho ou SMA macho • Faixa de operação: 900 a 930 MHz • Ganho: 3 dBi • Impedância: 50 ohms • Polarização Vertical • Máxima potência: 10W • R.O.E.: < 1,5:1 • Cabo: RG 174 • Peso: 320 gr • Comprimento: 32 cm • Resistência a vento: 150 km/h CF914 – Antena Yagi 900 MHz 14 dBi Antena Yagi desenvolvida para a utilização com rádios Spread Spectrum na faixa dos 900 MHz. De pequenas dimensões e construída em alumínio pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Características • Conector: N fêmea • Faixa de operação: 900 a 960 MHz • Ganho: 14 dBi • Impedância: 50 ohms • Polarização: Linear (Vertical ou Horizontal) • Relação frente/costa: 15 dB • Peso: 720 gr • Comprimento: 116 cm • Resistência a vento: 150 km/h CF917 – Antena Yagi 900 MHz 17 dBi Antena Yagi desenvolvida para a utilização com rádios Spread Spectrum na faixa dos 900 MHz. De pequenas dimensões e construída em alumínio pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Características • Conector: N fêmea • Faixa de operação: 900 a 960 MHz • Ganho: 17 dBi • Impedância: 50 ohms • Polarização: Linear (Vertical ou Horizontal) • Relação frente/costa: 18 dB • Peso: 1520 gr • Comprimento: 1530 cm • Resistência a vento: 120 km/h TL-AN2405C – Antena omni interna 2.4 GHz 5 dBi Antena omnidirecional desenvolvida para a utilização com rádios Spread Spectrum na faixa dos 2,4 GHz. De pequenas dimensões e construída em plástico, é adequada às aplicações de telemetria e telecomando. Indicada para instalações internas, pode ser utilizada em aplicações móveis. Características • Conector: N fêmea • Conector: SMA fêmea ou macho • Faixa de operação: 2.4 a 2.5 GHz • Ganho: 5 dBi • Impedância: 50 ohms • Polarização: Linear (Vertical ou Horizontal) • R.O.E. < 1,9:1 • Dimensões: 50 x 201 mm • Cabo: RG 174 (130 cm)
  • 7.

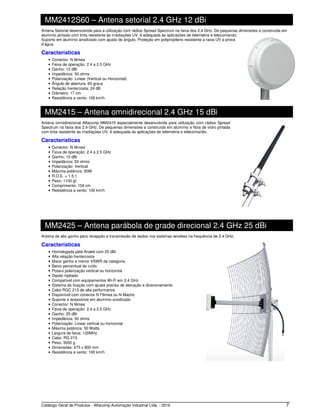

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 7 MM2412S60 – Antena setorial 2.4 GHz 12 dBi Antena Setorial desenvolvida para a utilização com rádios Spread Spectrum na faixa dos 2,4 GHz. De pequenas dimensões e construída em alumínio pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Suporte em alumínio anodizado com ajuste de ângulo. Proteção em polipropileno resistente a raios UV a prova d’água. Características • Conector: N fêmea • Faixa de operação: 2.4 a 2.5 GHz • Ganho: 12 dBi • Impedância: 50 ohms • Polarização: Linear (Vertical ou Horizontal) • Ângulo de abertura: 60 graus • Relação frente/costa: 24 dB • Diâmetro: 17 cm • Resistência a vento: 100 km/h MM2415 – Antena omnidirecional 2.4 GHz 15 dBi Antena omnidirecional Alfacomp MM2415 especialmente desenvolvida para utilização com rádios Spread Spectrum na faixa dos 2.4 GHz. De pequenas dimensões e construída em alumínio e fibra de vidro pintada com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando. Características • Conector: N fêmea • Faixa de operação: 2.4 a 2.5 GHz • Ganho: 15 dBi • Impedância: 50 ohms • Polarização: Vertical • Máxima potência: 50W • R.O.E. < 1,5:1 • Peso: 1100 gr • Comprimento: 104 cm • Resistência a vento: 100 km/h MM2425 – Antena parábola de grade direcional 2.4 GHz 25 dBi Antena de alto ganho para recepção e transmissão de dados nos sistemas wireless na frequência de 2.4 GHz. Características • Homologada pela Anatel com 25 dBi • Alta relação frente/costa • Maior ganho e menor VSWR da categoria • Baixo percentual de ruído • Possui polarização vertical ou horizontal • Dipolo injetado • Compatível com equipamentos Wi-Fi em 2.4 GHz • Sistema de fixação com ajuste preciso de elevação e direcionamento • Cabo RGC 213 de alta performance • Disponível com conector N Fêmea ou N Macho • Suporte e acessórios em alumínio anodizado • Conector: N fêmea • Faixa de operação: 2.4 a 2.5 GHz • Ganho: 25 dBi • Impedância: 50 ohms • Polarização: Linear vertical ou horizontal • Máxima potência: 50 Watts • Largura de faixa: 120MHz • Cabo: RG 213 • Peso: 3000 g • Dimensões: 675 x 800 mm • Resistência a vento: 100 km/h
  • 8.

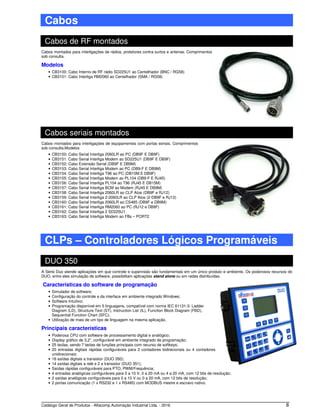

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 8 Cabos Cabos de RF montados Cabos montados para interligações de rádios, protetores contra surtos e antenas. Comprimentos sob consulta. Modelos • CB3100: Cabo Interno de RF rádio SD225U1 ao Centelhador (BNC / RG58) • CB3101: Cabo Interliga RM2060 ao Centelhador (SMA / RG58) Cabos seriais montados Cabos montados para interligações de equipamentos com portas seriais. Comprimentos sob consulta.Modelos • CB3150: Cabo Serial Interliga 2060LR ao PC (DB9F E DB9F) • CB3151: Cabo Serial Interliga Modem ao SD225U1 (DB9F E DB9F) • CB3152: Cabo Extensão Serial (DB9F E DB9M) • CB3153: Cabo Serial Interliga Modem ao PC (DB9-F E DB9M) • CB3154: Cabo Serial Interliga T96 ao PC (DB15M E DB9F) • CB3155: Cabo Serial Interliga Modem ao PL104 (DB9-F E RJ45) • CB3156: Cabo Serial Interliga PL104 ao T96 (RJ45 E DB15M) • CB3157: Cabo Serial Interliga BCM ao Modem (RJ45 E DB9M) • CB3158: Cabo Serial Interliga 2060LR ao CLP Atos (DB9F e RJ12) • CB3159: Cabo Serial Interliga 2-2060LR ao CLP Atos (2-DB9F e RJ12) • CB3160: Cabo Serial Interliga 2060LR ao CS485 (DB9F e DB9M) • CB3161: Cabo Serial Interliga RM2060 ao PC (RJ12 e DB9F) • CB3162: Cabo Serial Interliga 2 SD225U1 • CB3163: Cabo Serial Interliga Modem ao FBs – PORT2 CLPs – Controladores Lógicos Programáveis DUO 350 A Série Duo atende aplicações em que controle e supervisão são fundamentais em um único produto e ambiente. Os poderosos recursos do DUO, entre eles simulação de software, possibilitam aplicações stand alone ou em redes distribuídas. Características do software de programação • Simulador de software; • Configuração do controle e da interface em ambiente integrado Windows; • Software Intuitivo; • Programação disponível em 5 linguagens, compatível com norma IEC 61131-3: Ladder Diagram (LD), Structure Text (ST), Instruction List (IL), Function Block Diagram (FBD), Sequential Function Chart (SFC); • Utilização de mais de um tipo de linguagem na mesma aplicação. Principais características • Poderosa CPU com software de processamento digital e analógico; • Display gráfico de 3,2”, configurável em ambiente integrado de programação; • 25 teclas, sendo 7 teclas de funções principais com recurso de softkeys; • 20 entradas digitais rápidas configuráveis para 2 contadores bidirecionais ou 4 contadores unidirecionais; • 16 saídas digitais a transistor (DUO 350); • 14 saídas digitais a relé e 2 a transistor (DUO 351); • Saídas rápidas configuráveis para PTO, PWM/Frequência; • 4 entradas analógicas configuráveis para 0 a 10 V, 0 a 20 mA ou 4 a 20 mA, com 12 bits de resolução; • 2 saídas analógicas configuráveis para 0 a 10 V ou 0 a 20 mA, com 12 bits de resolução; • 2 portas comunicação (1 x RS232 e 1 x RS485) com MODBUS mestre e escravo nativo.
  • 9.

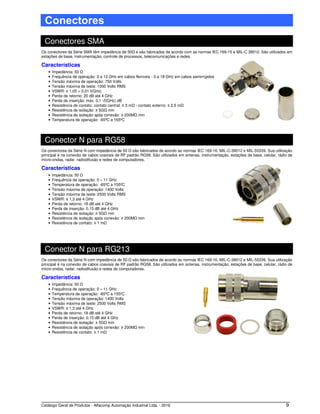

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 9 Conectores Conectores SMA Os conectores da Série SMA têm impedância de 50Ω e são fabricados de acordo com as normas IEC 169-15 e MIL-C 39012. São utilizados em estações de base, instrumentação, controle de processos, telecomunicações e redes. Características • Impedância: 50 Ω • Frequência de operação: 0 a 12 GHz em cabos flexíveis - 0 a 18 GHz em cabos semirrígidos • Tensão máxima de operação: 750 Volts • Tensão máxima de teste: 1000 Volts RMS • VSWR: ≤ 1,05 + 0,01 f(GHz) • Perda de retorno: 20 dB até 4 GHz • Perda de inserção: máx. 0,1 √f(GHz) dB • Resistência de contato: contato central: ≤ 3 mΩ - contato externo: ≤ 2,5 mΩ • Resistência de isolação: ≥ 5GΩ min • Resistência de isolação após conexão: ≥ 200MΩ min • Temperatura de operação: -65ºC a 165ºC Conector N para RG58 Os conectores da Série N com impedância de 50 Ω são fabricados de acordo as normas IEC 169-16, MIL-C-39012 e MIL-55339. Sua utilização principal é na conexão de cabos coaxiais de RF padrão RG58. São utilizados em antenas, instrumentação, estações de base, celular, rádio de micro-ondas, radar, radiodifusão e redes de computadores. Características • Impedância: 50 Ω • Frequência de operação: 0 – 11 GHz • Temperatura de operação: -65ºC a 155ºC • Tensão máxima de operação: 1400 Volts • Tensão máxima de teste: 2500 Volts RMS • VSWR: ≤ 1,3 até 4 GHz • Perda de retorno: 18 dB até 4 GHz • Perda de inserção: 0,15 dB até 4 GHz • Resistência de isolação: ≥ 5GΩ min • Resistência de isolação após conexão: ≥ 200MΩ min • Resistência de contato: ≤ 1 mΩ Conector N para RG213 Os conectores da Série N com impedância de 50 Ω são fabricados de acordo as normas IEC 169-16, MIL-C-39012 e MIL-55339. Sua utilização principal é na conexão de cabos coaxiais de RF padrão RG58. São utilizados em antenas, instrumentação, estações de base, celular, rádio de micro-ondas, radar, radiodifusão e redes de computadores. Características • Impedância: 50 Ω • Frequência de operação: 0 – 11 GHz • Temperatura de operação: -65ºC a 155ºC • Tensão máxima de operação: 1400 Volts • Tensão máxima de teste: 2500 Volts RMS • VSWR: ≤ 1,3 até 4 GHz • Perda de retorno: 18 dB até 4 GHz • Perda de inserção: 0,15 dB até 4 GHz • Resistência de isolação: ≥ 5GΩ min • Resistência de isolação após conexão: ≥ 200MΩ min • Resistência de contato: ≤ 1 mΩ
  • 10.

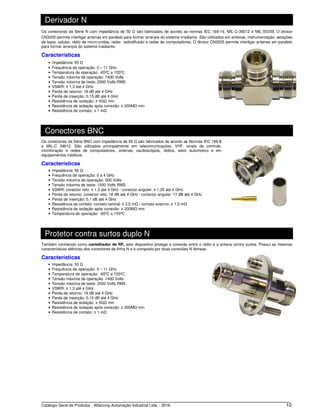

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 10 Derivador N Os conectores da Série N com impedância de 50 Ω são fabricados de acordo as normas IEC 169-16, MIL-C-39012 e MIL-55339. O divisor CN3205 permite interligar antenas em paralelo para formar arranjos do sistema irradiante. São utilizados em antenas, instrumentação, estações de base, celular, rádio de micro-ondas, radar, radiodifusão e redes de computadores. O divisor CN3205 permite interligar antenas em paralelo para formar arranjos do sistema irradiante. Características • Impedância: 50 Ω • Frequência de operação: 0 – 11 GHz • Temperatura de operação: -65ºC a 155ºC • Tensão máxima de operação: 1400 Volts • Tensão máxima de teste: 2500 Volts RMS • VSWR: ≤ 1,3 até 4 GHz • Perda de retorno: 18 dB até 4 GHz • Perda de inserção: 0,15 dB até 4 GHz • Resistência de isolação: ≥ 5GΩ min • Resistência de isolação após conexão: ≥ 200MΩ min • Resistência de contato: ≤ 1 mΩ Conectores BNC Os conectores da Série BNC com impedância de 50 Ω são fabricados de acordo as Normas IEC 169-8 e MIL-C 39012. São utilizados principalmente em telecomunicações, VHF, sinais de controle, monitoração e redes de computadores, antenas, osciloscópios, rádios, setor automotivo e em equipamentos médicos. Características • Impedância: 50 Ω • Frequência de operação: 0 a 4 GHz • Tensão máxima de operação: 500 Volts • Tensão máxima de teste: 1500 Volts RMS • VSWR: conector reto: ≤ 1,3 até 4 GHz - conector angular: ≤ 1,35 até 4 GHz • Perda de retorno: conector reto: 18 dB até 4 GHz - conector angular: 17 dB até 4 GHz • Perda de inserção: 0,1 dB até 4 GHz • Resistência de contato: contato central: ≤ 2,5 mΩ - contato externo: ≤ 1,0 mΩ • Resistência de isolação após conexão: ≥ 200MΩ min • Temperatura de operação: -65ºC a 155ºC Protetor contra surtos duplo N Também conhecido como centelhador de RF, este dispositivo protege a conexão entre o rádio e a antena contra surtos. Possui as mesmas características elétricas dos conectores da linha N e é composto por duas conexões N fêmeas. Características • Impedância: 50 Ω • Frequência de operação: 0 – 11 GHz • Temperatura de operação: -65ºC a 155ºC • Tensão máxima de operação: 1400 Volts • Tensão máxima de teste: 2500 Volts RMS • VSWR: ≤ 1,3 até 4 GHz • Perda de retorno: 18 dB até 4 GHz • Perda de inserção: 0,15 dB até 4 GHz • Resistência de isolação: ≥ 5GΩ min • Resistência de isolação após conexão: ≥ 200MΩ min • Resistência de contato: ≤ 1 mΩ
  • 11.

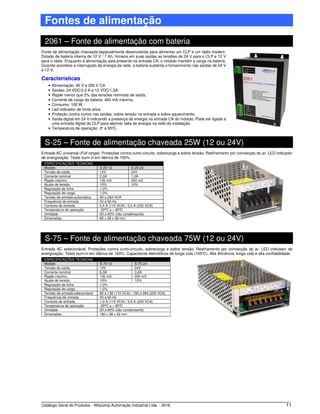

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 11 Fontes de alimentação 2061 – Fonte de alimentação com bateria Fonte de alimentação chaveada especialmente desenvolvida para alimentar um CLP e um rádio modem. Dotado de bateria interna de 12 V / 7 Ah, fornece em suas saídas as tensões de 24 V para o CLP e 12 V para o rádio. Enquanto a alimentação está presente na entrada CA, o módulo mantém a carga na bateria. Quando acontece a interrupção da energia da rede, a bateria sustenta o fornecimento nas saídas de 24 V e 12 V. Características • Alimentação: 95 V a 250 V CA • Saídas: 24 VDC/2,0 A e 12 VDC/1,5A. • Ripple menor que 2% das tensões nominais de saída. • Corrente de carga da bateria: 400 mA máximo. • Consumo: 100 W. • Led indicador de fonte ativa. • Proteção contra curtos nas saídas, sobre tensão na entrada e sobre aquecimento. • Saída digital em 24 V indicando a presença de energia na entrada CA do módulo. Pode ser ligada a uma entrada digital do CLP para alarmar falta de energia na rede da instalação. • Temperatura de operação: 0o a 50o C. S-25 – Fonte de alimentação chaveada 25W (12 ou 24V) Entrada AC universal (Full range). Proteções contra curto-circuito, sobrecarga e sobre tensão. Resfriamento por convecção do ar. LED indicador de energização. Teste burn-in em fábrica de 100%. ESPECIFICAÇÕES TÉCNICAS Modelo S-25-12 S-25-24 Tensão de saída 12V 24V Corrente nominal 2,0A 1,0A Ripple máximo 120 mV 200 mV Ajuste de tensão 10% 10% Regulação de linha 1,0% Regulação de carga 1,0% Tensão de entrada automática 90 a 264 VCA Frequência de entrada 50 a 60 Hz Corrente de entrada 0,4 A (110 VCA) / 0,2 A (220 VCA) Temperatura de operação -20o C a + 60o C Umidade 20 a 90% (não condensante) Dimensões 85 x 58 x 38 mm S-75 – Fonte de alimentação chaveada 75W (12 ou 24V) Entrada AC selecionável. Proteções contra curto-circuito, sobrecarga e sobre tensão. Resfriamento por convecção do ar. LED indicador de energização. Teste burn-in em fábrica de 100%. Capacitores eletrolíticos de longa vida (105o C). Alta eficiência, longa vida e alta confiabilidade. ESPECIFICAÇÕES TÉCNICAS Modelo S-75-12 S-75-24 Tensão de saída 12V 24V Corrente nominal 6,3A 3,2A Ripple máximo 120 mV 200 mV Ajuste de tensão 10% 10% Regulação de linha 1,0% Regulação de carga 1,0% Tensão de entrada selecionável 85 a 132 (110 VCA) / 180 a 264 (220 VCA) Frequência de entrada 50 a 60 Hz Corrente de entrada 1,0 A (110 VCA) / 0,5 A (220 VCA) Temperatura de operação -20o C a + 60o C Umidade 20 a 90% (não condensante) Dimensões 160 x 98 x 42 mm
  • 12.

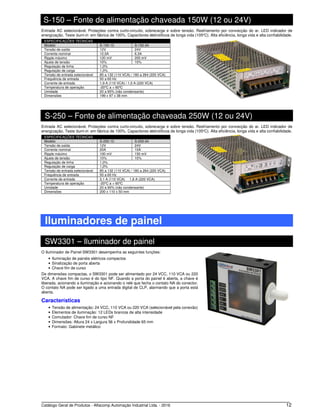

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 12 S-150 – Fonte de alimentação chaveada 150W (12 ou 24V) Entrada AC selecionável. Proteções contra curto-circuito, sobrecarga e sobre tensão. Resfriamento por convecção do ar. LED indicador de energização. Teste burn-in em fábrica de 100%. Capacitores eletrolíticos de longa vida (105o C). Alta eficiência, longa vida e alta confiabilidade. ESPECIFICAÇÕES TÉCNICAS Modelo S-150-12 S-150-24 Tensão de saída 12V 24V Corrente nominal 12,5A 6,3A Ripple máximo 120 mV 200 mV Ajuste de tensão 10% 10% Regulação de linha 1,0% Regulação de carga 1,0% Tensão de entrada selecionável 85 a 132 (110 VCA) / 180 a 264 (220 VCA) Frequência de entrada 50 a 60 Hz Corrente de entrada 1,9 A (110 VCA) / 1,0 A (220 VCA) Temperatura de operação -20o C a + 60o C Umidade 20 a 90% (não condensante) Dimensões 199 x 97 x 38 mm S-250 – Fonte de alimentação chaveada 250W (12 ou 24V) Entrada AC selecionável. Proteções contra curto-circuito, sobrecarga e sobre tensão. Resfriamento por convecção do ar. LED indicador de energização. Teste burn-in em fábrica de 100%. Capacitores eletrolíticos de longa vida (105o C). Alta eficiência, longa vida e alta confiabilidade. Iluminadores de painel SW3301 – Iluminador de painel O Iluminador de Painel SW3301 desempenha as seguintes funções: • Iluminação de painéis elétricos compactos • Sinalização de porta aberta • Chave fim de curso De dimensões compactas, o SW3301 pode ser alimentado por 24 VCC, 110 VCA ou 220 VCA. A chave fim de curso é do tipo NF. Quando a porta do painel é aberta, a chave é liberada, acionando a iluminação e acionando o relé que fecha o contato NA do conector. O contato NA pode ser ligado a uma entrada digital de CLP, alarmando que a porta está aberta. Características • Tensão de alimentação: 24 VCC, 110 VCA ou 220 VCA (selecionável pela conexão) • Elementos de iluminação: 12 LEDs brancos de alta intensidade • Comutador: Chave fim de curso NF • Dimensões: Altura 24 x Largura 56 x Profundidade 65 mm • Formato: Gabinete metálico ESPECIFICAÇÕES TÉCNICAS Modelo S-250-12 S-250-24 Tensão de saída 12V 24V Corrente nominal 20A 10A Ripple máximo 100 mV 150 mV Ajuste de tensão 10% 10% Regulação de linha 1,0% Regulação de carga 1,0% Tensão de entrada selecionável 85 a 132 (110 VCA) / 180 a 264 (220 VCA) Frequência de entrada 50 a 60 Hz Corrente de entrada 3,1 A (110 VCA) 1,6 A (220 VCA) Temperatura de operação -20o C a + 60o C Umidade 20 a 90% (não condensante) Dimensões 200 x 110 x 50 mm
  • 13.

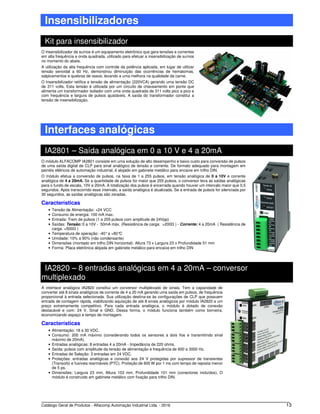

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 13 Insensibilizadores Kit para insensibilizador O Insensibilizador de suínos é um equipamento eletrônico que gera tensões e correntes em alta frequência e onda quadrada, utilizado para efetuar a insensibilização de suínos no momento do abate. A utilização da alta frequência com controle da potência aplicada, em lugar de utilizar tensão senoidal a 60 Hz, demonstrou diminuição das ocorrências de hematomas, salpicamentos e quebras de ossos, levando a uma melhora na qualidade da carne. O Insensibilizador retifica a tensão de alimentação (220VCA) gerando uma tensão DC de 311 volts. Esta tensão é utilizada por um circuito de chaveamento em ponte que alimenta um transformador isolador com uma onda quadrada de 311 volts pico a pico e com frequência e largura de pulsos ajustáveis. A saída do transformador constitui a tensão de insensibilização. Interfaces analógicas IA2801 – Saída analógica em 0 a 10 V e 4 a 20mA O módulo ALFACOMP IA2801 consiste em uma solução de alto desempenho e baixo custo para conversão de pulsos de uma saída digital de CLP para sinal analógico de tensão e corrente. De formato adequado para montagem em painéis elétricos de automação industrial, é alojado em gabinete metálico para encaixe em trilho DIN. O módulo efetua a conversão de pulsos, na faixa de 1 a 255 pulsos, em tensão analógica de 0 a 10V e corrente analógica de 4 a 20mA. Se a quantidade de pulsos for maior que 255 pulsos, o conversor leva as saídas analógicas para o fundo de escala, 10V e 20mA. A totalização dos pulsos é encerrada quando houver um intervalo maior que 0,5 segundos. Após transcorrido esse intervalo, a saída analógica é atualizada. Se a entrada de pulsos for silenciada por 30 segundos, as saídas analógicas são zeradas. Características • Tensão de Alimentação: +24 VCC • Consumo de energia: 100 mA max. • Entrada: Trem de pulsos (1 a 255 pulsos com amplitude de 24Vpp) • Saídas: Tensão: 0 a 10V - 50mA máx. (Resistência de carga: >200Ω ) - Corrente: 4 a 20mA ( Resistência de carga: <500Ω ) • Temperatura de operação: -40°a +80°C • Umidade: 10% a 90% (não condensante) • Dimensões (montado em trilho DIN horizontal): Altura 73 x Largura 23 x Profundidade 51 mm • Forma: Placa eletrônica alojada em gabinete metálico para encaixe em trilho DIN IA2820 – 8 entradas analógicas em 4 a 20mA – conversor multiplexado A interface analógica IA2820 constitui um conversor multiplexado de sinais. Tem a capacidade de converter até 8 sinais analógicos de corrente de 4 a 20 mA gerando uma saída em pulsos, de frequência proporcional à entrada selecionada. Sua utilização destina-se às configurações de CLP que possuem entrada de contagem rápida, viabilizando aquisição de até 8 sinais analógicos por módulo IA2820 a um preço extremamente competitivo. Para cada entrada analógica, o módulo é dotado de conexão destacável e com: 24 V, Sinal e GND. Dessa forma, o módulo funciona também como borneira, economizando espaço e tempo de montagem. Características • Alimentação: 18 a 30 VDC. • Consumo: 200 mA máximo (considerando todos os sensores a dois fios e transmitindo sinal máximo de 20mA). • Entradas analógicas: 8 entradas 4 a 20mA - Impedância de 220 ohms. • Saída: pulsos com amplitude da tensão de alimentação e frequência de 600 a 3000 Hz. • Entradas de Seleção: 3 entradas em 24 VDC. • Proteções: entradas analógicas e conexão aos 24 V protegidas por supressor de transientes (Transorb) e fusíveis rearmáveis (PTC). Proteção de 600 W por 1 ms com tempo de reposta menor de 5 ps. • Dimensões: Largura 23 mm, Altura 103 mm, Profundidade 101 mm (conectores incluídos). O módulo é construído em gabinete metálico com fixação para trilho DIN.
  • 14.

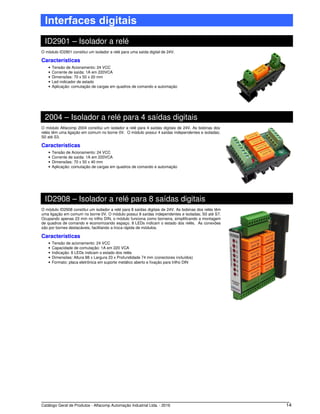

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 14 Interfaces digitais ID2901 – Isolador a relé O módulo ID2901 constitui um isolador a relé para uma saída digital de 24V. Características • Tensão de Acionamento: 24 VCC • Corrente de saída: 1A em 220VCA • Dimensões: 70 x 50 x 20 mm • Led indicador de estado • Aplicação: comutação de cargas em quadros de comando e automação 2004 – Isolador a relé para 4 saídas digitais O módulo Alfacomp 2004 constitui um isolador a relé para 4 saídas digitais de 24V. As bobinas dos relés têm uma ligação em comum no borne 0V. O módulo possui 4 saídas independentes e isoladas; S0 até S3. Características • Tensão de Acionamento: 24 VCC • Corrente de saída: 1A em 220VCA • Dimensões: 70 x 50 x 40 mm • Aplicação: comutação de cargas em quadros de comando e automação ID2908 – Isolador a relé para 8 saídas digitais O módulo ID2908 constitui um isolador a relé para 8 saídas digitais de 24V. As bobinas dos relés têm uma ligação em comum no borne 0V. O módulo possui 8 saídas independentes e isoladas; S0 até S7. Ocupando apenas 23 mm no trilho DIN, o módulo funciona como borneira, simplificando a montagem de quadros de comando e economizando espaço. 8 LEDs indicam o estado dos relés. As conexões são por bornes destacáveis, facilitando a troca rápida de módulos. Características • Tensão de acionamento: 24 VCC • Capacidade de comutação: 1A em 220 VCA • Indicação: 8 LEDs indicam o estado dos relés • Dimensões: Altura 88 x Largura 23 x Profundidade 74 mm (conectores incluídos) • Formato: placa eletrônica em suporte metálico aberto e fixação para trilho DIN
  • 15.

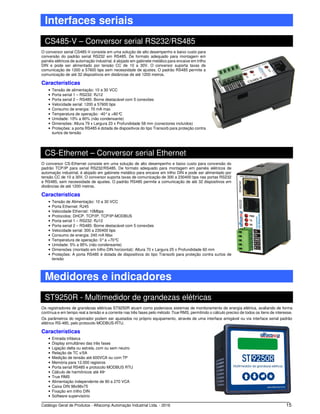

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 15 Interfaces seriais CS485-V – Conversor serial RS232/RS485 O conversor serial CS485-V consiste em uma solução de alto desempenho e baixo custo para conversão do padrão serial RS232 em RS485. De formato adequado para montagem em painéis elétricos de automação industrial, é alojado em gabinete metálico para encaixe em trilho DIN e pode ser alimentado por tensão CC de 10 a 30V. O conversor suporta taxas de comunicação de 1200 a 57600 bps sem necessidade de ajustes. O padrão RS485 permite a comunicação de até 32 dispositivos em distâncias de até 1200 metros. Características • Tensão de alimentação: 10 a 30 VCC • Porta serial 1 – RS232: RJ12 • Porta serial 2 – RS485: Borne destacável com 5 conexões • Velocidade serial: 1200 a 57600 bps • Consumo de energia: 70 mA max • Temperatura de operação: -40°a +80°C • Umidade: 10% a 90% (não condensante) • Dimensões: Altura 79 x Largura 23 x Profundidade 58 mm (conectores incluídos) • Proteções: a porta RS485 é dotada de dispositivos do tipo Transorb para proteção contra surtos de tensão CS-Ethernet – Conversor serial Ethernet O conversor CS-Ethernet consiste em uma solução de alto desempenho e baixo custo para conversão do padrão TCP/IP para serial RS232/RS485. De formato adequado para montagem em painéis elétricos de automação industrial, é alojado em gabinete metálico para encaixe em trilho DIN e pode ser alimentado por tensão CC de 10 a 30V. O conversor suporta taxas de comunicação de 300 a 230400 bps nas portas RS232 e RS485, sem necessidade de ajustes. O padrão RS485 permite a comunicação de até 32 dispositivos em distâncias de até 1200 metros. Características • Tensão de Alimentação: 10 a 30 VCC • Porta Ethernet: RJ45 • Velocidade Ethernet: 10Mbps • Protocolos: DHCP, TCP/IP, TCP/IP-MODBUS • Porta serial 1 – RS232: RJ12 • Porta serial 2 – RS485: Borne destacável com 5 conexões • Velocidade serial: 300 a 230400 bps • Consumo de energia: 240 mA Max • Temperatura de operação: 0°a +70°C • Umidade: 5% a 95% (não condensante) • Dimensões (montado em trilho DIN horizontal): Altura 70 x Largura 25 x Profundidade 60 mm • Proteções: A porta RS485 é dotada de dispositivos do tipo Transorb para proteção contra surtos de tensão Medidores e indicadores ST9250R - Multimedidor de grandezas elétricas Os registradores de grandezas elétricas ST9250R atuam como poderosos sistemas de monitoramento de energia elétrica, avaliando de forma contínua e em tempo real a tensão e a corrente nas três fases pelo método True RMS, permitindo o cálculo preciso de todos os itens de interesse. Os parâmetros do registrador podem ser ajustados no próprio equipamento, através de uma interface amigável ou via interface serial padrão elétrico RS-485, pelo protocolo MODBUS-RTU. Características • Entrada trifásica • Display simultâneo das três fases • Ligação delta ou estrela, com ou sem neutro • Relação de TC x/5A • Medição de tensão até 600VCA ou com TP • Memória para 12.000 registros • Porta serial RS485 e protocolo MODBUS RTU • Cálculo de harmônicos até 49a • True RMS • Alimentação independente de 80 a 270 VCA • Caixa DIN 98x98x75 • Fixação em trilho DIN • Software supervisório
  • 16.

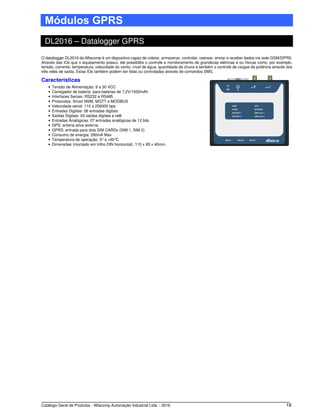

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 16 Módulos GPRS DL2016 – Datalogger GPRS O datalogger DL2016 da Alfacomp é um dispositivo capaz de coletar, armazenar, controlar, rastrear, enviar e receber dados via rede GSM/GPRS. Através das IOs que o equipamento possui, ele possibilita o controle e monitoramento de grandezas elétricas e ou físicas como, por exemplo, tensão, corrente, temperatura, velocidade do vento, nível de água, quantidade de chuva e também o controle de cargas de potência através dos três relés de saída. Estas IOs também podem ser lidas ou controladas através de comandos SMS. Características • Tensão de Alimentação: 8 a 30 VCC • Carregador de bateria: para baterias de 7,2V/1500mAh • Interfaces Seriais: RS232 e RS485 • Protocolos: Smart M2M, MQTT e MODBUS • Velocidade serial: 110 a 256000 bps • Entradas Digitais: 06 entradas digitais • Saídas Digitais: 03 saídas digitais a relê • Entradas Analógicas: 07 entradas analógicas de 12 bits • GPS: antena ativa externa • GPRS: entrada para dois SIM CARDs (SIM 1, SIM 2) • Consumo de energia: 260mA Max • Temperatura de operação: 0°a +60°C • Dimensões (montado em trilho DIN horizontal): 110 x 95 x 40mm
  • 17.

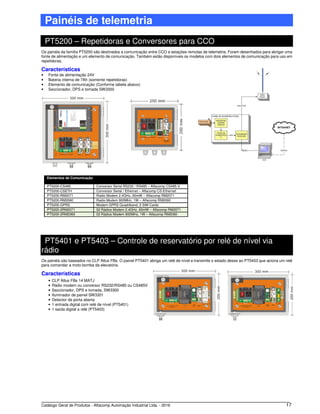

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 17 Painéis de telemetria PT5200 – Repetidoras e Conversores para CCO Os painéis da família PT5200 são destinados a comunicação entre CCO e estações remotas de telemetria. Foram desenhados para abrigar uma fonte de alimentação e um elemento de comunicação. Também estão disponíveis os modelos com dois elementos de comunicação para uso em repetidoras. Características • Fonte de alimentação 24V • Bateria interna de 7Ah (somente repetidoras) • Elemento de comunicação (Conforme tabela abaixo) • Seccionador, DPS e tomada SW3300 Elementos de Comunicação PT5200-CS485 Conversor Serial RS232 / RS485 – Alfacomp CS485-V PT5200-CSETH Conversor Serial / Ethernet – Alfacomp CS-Ethernet PT5200-RM2071 Radio Modem 2.4GHz, 60mW – Alfacomp RM2071 PT5200-RM2060 Radio Modem 900MHz, 1W – Alfacomp RM2060 PT5200-GPRS Modem GPRS Quadriband, 2 SIM Cards PT5200-2RM2071 02 Rádios Modem 2.4GHz, 60mW – Alfacomp RM2071 PT5200-2RM2060 02 Rádios Modem 900MHz, 1W – Alfacomp RM2060 PT5401 e PT5403 – Controle de reservatório por relé de nível via rádio Os painéis são baseados no CLP Altus FBs. O painel PT5401 abriga um relé de nível e transmite o estado desse ao PT5403 que aciona um relé para comandar a moto bomba da elevatória. Características • CLP Altus FBs 14 MATJ • Rádio modem ou conversor RS232/RS485 ou CS485V • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 1 entrada digital com relé de nível (PT5401) • 1 saída digital a relé (PT5403)
  • 18.

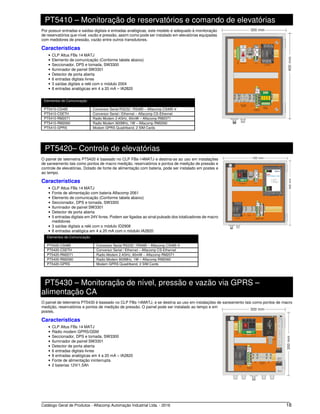

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 18 PT5410 – Monitoração de reservatórios e comando de elevatórias Por possuir entradas e saídas digitais e entradas analógicas, este modelo é adequado à monitoração de reservatórios que nível, vazão e pressão, assim como pode ser instalado em elevatórias equipadas com medidores de pressão, vazão entre outros transdutores. Características • CLP Altus FBs 14 MATJ • Elemento de comunicação (Conforme tabela abaixo) • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 6 entradas digitais livres • 3 saídas digitais a relé com o módulo 2004 • 8 entradas analógicas em 4 a 20 mA – IA2820 Elementos de Comunicação PT5410-CS485 Conversor Serial RS232 / RS485 – Alfacomp CS485-V PT5410-CSETH Conversor Serial / Ethernet – Alfacomp CS-Ethernet PT5410-RM2071 Radio Modem 2.4GHz, 60mW – Alfacomp RM2071 PT5410-RM2060 Radio Modem 900MHz, 1W – Alfacomp RM2060 PT5410-GPRS Modem GPRS Quadriband, 2 SIM Cards PT5420– Controle de elevatórias O painel de telemetria PT5420 é baseado no CLP FBs-14MATJ e destina-se ao uso em instalações de saneamento tais como pontos de macro medição, reservatórios e pontos de medição de pressão e controle de elevatórias. Dotado de fonte de alimentação com bateria, pode ser instalado em postes e ao tempo. Características • CLP Altus FBs 14 MATJ • Fonte de alimentação com bateria Alfacomp 2061 • Elemento de comunicação (Conforme tabela abaixo) • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 5 entradas digitais em 24V livres. Podem ser ligadas ao sinal pulsado dos totalizadores de macro medidores • 3 saídas digitais a relé com o módulo ID2908 • 8 entradas analógica em 4 a 20 mA com o módulo IA2820 Elementos de Comunicação PT5420-CS485 Conversor Serial RS232 / RS485 – Alfacomp CS485-V PT5420-CSETH Conversor Serial / Ethernet – Alfacomp CS-Ethernet PT5420-RM2071 Radio Modem 2.4GHz, 60mW – Alfacomp RM2071 PT5420-RM2060 Radio Modem 900MHz, 1W – Alfacomp RM2060 PT5420-GPRS Modem GPRS Quadriband, 2 SIM Cards PT5430 – Monitoração de nível, pressão e vazão via GPRS – alimentação CA O painel de telemetria PT5430 é baseado no CLP FBs-14MATJ, e se destina ao uso em instalações de saneamento tais como pontos de macro medição, reservatórios e pontos de medição de pressão. O painel pode ser instalado ao tempo e em postes. Características • CLP Altus FBs 14 MATJ • Rádio modem GPRS/GSM • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 6 entradas digitais livres • 8 entradas analógicas em 4 a 20 mA – IA2820 • Fonte de alimentação ininterrupta • 2 baterias 12V/1,5Ah
  • 19.

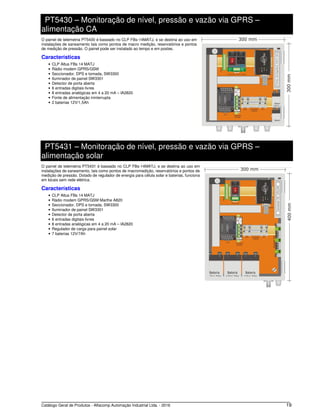

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 19 PT5430 – Monitoração de nível, pressão e vazão via GPRS – alimentação CA O painel de telemetria PT5430 é baseado no CLP FBs-14MATJ, e se destina ao uso em instalações de saneamento tais como pontos de macro medição, reservatórios e pontos de medição de pressão. O painel pode ser instalado ao tempo e em postes. Características • CLP Altus FBs 14 MATJ • Rádio modem GPRS/GSM • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 6 entradas digitais livres • 8 entradas analógicas em 4 a 20 mA – IA2820 • Fonte de alimentação ininterrupta • 2 baterias 12V/1,5Ah PT5431 – Monitoração de nível, pressão e vazão via GPRS – alimentação solar O painel de telemetria PT5431 é baseado no CLP FBs-14MATJ, e se destina ao uso em instalações de saneamento, tais como pontos de macromedição, reservatórios e pontos de medição de pressão. Dotado de regulador de energia para célula solar e baterias, funciona em locais sem rede elétrica. Características • CLP Altus FBs 14 MATJ • Rádio modem GPRS/GSM Marthe A820 • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 6 entradas digitais livres • 8 entradas analógicas em 4 a 20 mA – IA2820 • Regulador de carga para painel solar • 7 baterias 12V/7Ah
  • 20.

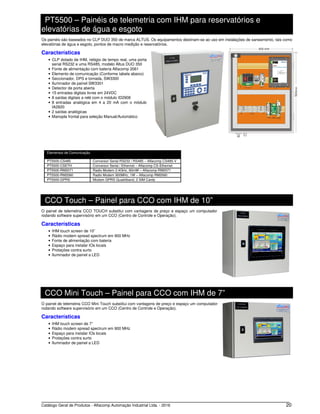

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 20 PT5500 – Painéis de telemetria com IHM para reservatórios e elevatórias de água e esgoto Os painéis são baseados no CLP DUO 350 de marca ALTUS. Os equipamentos destinam-se ao uso em instalações de saneamento, tais como elevatórias de água e esgoto, pontos de macro medição e reservatórios. Características • CLP dotado de IHM, relógio de tempo real, uma porta serial RS232 e uma RS485, modelo Altus DUO 350 • Fonte de alimentação com bateria Alfacomp 2061 • Elemento de comunicação (Conforme tabela abaixo) • Seccionador, DPS e tomada, SW3300 • Iluminador de painel SW3301 • Detector de porta aberta • 15 entradas digitais livres em 24VDC • 8 saídas digitais a relé com o módulo ID2908 • 8 entradas analógica em 4 a 20 mA com o módulo IA2820 • 2 saídas analógicas • Manopla frontal para seleção Manual/Automático Elementos de Comunicação PT5500-CS485 Conversor Serial RS232 / RS485 – Alfacomp CS485-V PT5500-CSETH Conversor Serial / Ethernet – Alfacomp CS-Ethernet PT5500-RM2071 Radio Modem 2.4GHz, 60mW – Alfacomp RM2071 PT5500-RM2060 Radio Modem 900MHz, 1W – Alfacomp RM2060 PT5500-GPRS Modem GPRS Quadriband, 2 SIM Cards CCO Touch – Painel para CCO com IHM de 10” O painel de telemetria CCO TOUCH substitui com vantagens de preço e espaço um computador rodando software supervisório em um CCO (Centro de Controle e Operação). Características • IHM touch screen de 10” • Rádio modem spread spectrum em 900 MHz • Fonte de alimentação com bateria • Espaço para instalar IOs locais • Proteções contra surto • Iluminador de painel a LED CCO Mini Touch – Painel para CCO com IHM de 7” O painel de telemetria CCO Mini Touch substitui com vantagens de preço e espaço um computador rodando software supervisório em um CCO (Centro de Controle e Operação). Características • IHM touch screen de 7” • Rádio modem spread spectrum em 900 MHz • Espaço para instalar IOs locais • Proteções contra surto • Iluminador de painel a LED
  • 21.

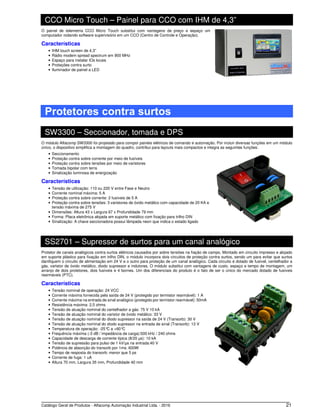

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 21 CCO Micro Touch – Painel para CCO com IHM de 4,3” O painel de telemetria CCO Micro Touch substitui com vantagens de preço e espaço um computador rodando software supervisório em um CCO (Centro de Controle e Operação). Características • IHM touch screen de 4,3” • Rádio modem spread spectrum em 900 MHz • Espaço para instalar IOs locais • Proteções contra surto • Iluminador de painel a LED Protetores contra surtos SW3300 – Seccionador, tomada e DPS O módulo Alfacomp SW3300 foi projetado para compor painéis elétricos de comando e automação. Por incluir diversas funções em um módulo único, o dispositivo simplifica a montagem do quadro, contribui para layouts mais compactos e integra as seguintes funções: • Seccionamento • Proteção contra sobre corrente por meio de fusíveis • Proteção contra sobre tensões por meio de varistores • Tomada bipolar com terra • Sinalização luminosa de energização Características • Tensão de utilização: 110 ou 220 V entre Fase e Neutro • Corrente nominal máxima: 5 A • Proteção contra sobre corrente: 2 fusíveis de 5 A • Proteção contra sobre tensões: 3 varistores de óxido metálico com capacidade de 20 KA e tensão máxima de 275 V • Dimensões: Altura 43 x Largura 67 x Profundidade 79 mm • Forma: Placa eletrônica alojada em suporte metálico com fixação para trilho DIN • Sinalização: A chave seccionadora possui lâmpada neon que indica o estado ligado SS2701 – Supressor de surtos para um canal analógico Protetor de canais analógicos contra surtos elétricos causados por sobre tensões na fiação de campo. Montado em circuito impresso e alojado em suporte plástico para fixação em trilho DIN, o módulo incorpora dois circuitos de proteção contra surtos, sendo um para evitar que surtos danifiquem o circuito de alimentação em 24 V e o outro para proteção de um canal analógico. Cada circuito é dotado de fusível, centelhador a gás, varistor de óxido metálico, diodo supressor e indutores. O módulo substitui com vantagens de custo, espaço e tempo de montagem, um arranjo de dois protetores, dois fusíveis e 4 bornes. Um dos diferenciais do produto é o fato de ser o único do mercado dotado de fusíveis rearmáveis (PTC). Características • Tensão nominal de operação: 24 VCC • Corrente máxima fornecida pela saída de 24 V (protegido por termistor rearmável): 1 A • Corrente máxima na entrada de sinal analógico (protegido por termistor rearmável): 50mA • Resistência máxima: 2,5 ohms • Tensão de atuação nominal do centelhador a gás: 75 V 10 kA • Tensão de atuação nominal do varistor de óxido metálico: 33 V • Tensão de atuação nominal do diodo supressor na saída de 24 V (Transorb): 30 V • Tensão de atuação nominal do diodo supressor na entrada de sinal (Transorb): 13 V • Temperatura de operação: -25°C a +60°C • Frequência máxima (-3 dB / impedância de carga):500 kHz / 240 ohms • Capacidade de descarga de corrente típica (8/20 μs): 10 kA • Tensão de supressão para pulso de 1 kV/μs na entrada:40 V • Potência de absorção do transorb por 1ms: 600W • Tempo de resposta do transorb: menor que 5 ps • Corrente de fuga: 1 uA • Altura 70 mm, Largura 35 mm, Profundidade 40 mm
  • 22.

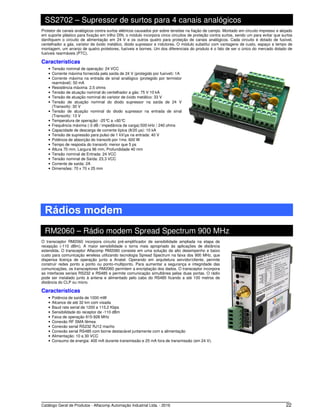

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 22 SS2702 – Supressor de surtos para 4 canais analógicos Protetor de canais analógicos contra surtos elétricos causados por sobre tensões na fiação de campo. Montado em circuito impresso e alojado em suporte plástico para fixação em trilho DIN, o módulo incorpora cinco circuitos de proteção contra surtos, sendo um para evitar que surtos danifiquem o circuito de alimentação em 24 V e os outros quatro para proteção de canais analógicos. Cada circuito é dotado de fusível, centelhador a gás, varistor de óxido metálico, diodo supressor e indutores. O módulo substitui com vantagens de custo, espaço e tempo de montagem, um arranjo de quatro protetores, fusíveis e bornes. Um dos diferenciais do produto é o fato de ser o único do mercado dotado de fusíveis rearmáveis (PTC). Características • Tensão nominal de operação: 24 VCC • Corrente máxima fornecida pela saída de 24 V (protegido por fusível): 1A • Corrente máxima na entrada de sinal analógico (protegido por termistor rearmável): 50 mA • Resistência máxima: 2,5 ohms • Tensão de atuação nominal do centelhador a gás: 75 V 10 kA • Tensão de atuação nominal do varistor de óxido metálico: 33 V • Tensão de atuação nominal do diodo supressor na saída de 24 V (Transorb): 30 V • Tensão de atuação nominal do diodo supressor na entrada de sinal (Transorb): 13 V • Temperatura de operação: -25°C a +60°C • Frequência máxima (-3 dB / impedância de carga):500 kHz / 240 ohms • Capacidade de descarga de corrente típica (8/20 μs): 10 kA • Tensão de supressão para pulso de 1 kV/μs na entrada: 40 V • Potência de absorção do transorb por 1ms: 600 W • Tempo de resposta do transorb: menor que 5 ps • Altura 70 mm, Largura 96 mm, Profundidade 40 mm • Tensão nominal de Entrada: 24 VCC • Tensão nominal de Saída: 23,3 VCC • Corrente de saída: 2A • Dimensões: 70 x 70 x 25 mm Rádios modem RM2060 – Rádio modem Spread Spectrum 900 MHz O transceptor RM2060 incorpora circuito pré-amplificador de sensibilidade ampliada na etapa de recepção (-110 dBm). A maior sensibilidade o torna mais apropriado às aplicações de distância estendida. O transceptor Alfacomp RM2060 consiste em uma solução de alto desempenho e baixo custo para comunicação wireless utilizando tecnologia Spread Spectrum na faixa dos 900 MHz, que dispensa licença de operação junto a Anatel. Operando em arquitetura servidor/cliente, permite construir redes ponto a ponto ou ponto-multiponto. Para aumentar a segurança e integridade das comunicações, os transceptores RM2060 permitem a encriptação dos dados. O transceptor incorpora as interfaces seriais RS232 e RS485 e permite comunicação simultânea pelas duas portas. O rádio pode ser instalado junto à antena e alimentado pelo cabo do RS485 ficando a até 100 metros de distância do CLP ou micro. Características • Potência de saída de 1000 mW • Alcance de até 32 km com visada • Baud rate serial de 1200 a 115.2 Kbps • Sensibilidade do receptor de -110 dBm • Faixa de operação 915-928 MHz • Conexão RF SMA fêmea • Conexão serial RS232 RJ12 macho • Conexão serial RS485 com borne destacável juntamente com a alimentação • Alimentação: 10 a 30 VCC • Consumo de energia: 400 mA durante transmissão e 25 mA fora de transmissão (em 24 V).
  • 23.

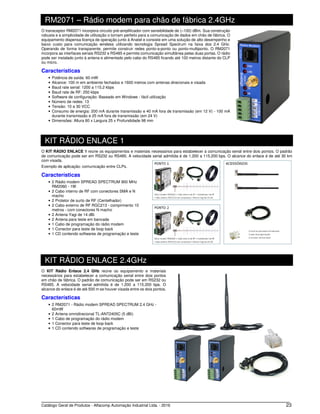

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 23 RM2071 – Rádio modem para chão de fábrica 2.4GHz O transceptor RM2071 incorpora circuito pré-amplificador com sensibilidade de (–100) dBm. Sua construção robusta e a simplicidade de utilização o tornam perfeito para a comunicação de dados em chão de fábrica. O equipamento dispensa licença de operação junto à Anatel e consiste em uma solução de alto desempenho e baixo custo para comunicação wireless utilizando tecnologia Spread Spectrum na faixa dos 2.4 GHz. Operando de forma transparente, permite construir redes ponto-a-ponto ou ponto-multiponto. O RM2071 incorpora as interfaces seriais RS232 e RS485 e permite comunicação simultânea pelas duas portas. O rádio pode ser instalado junto à antena e alimentado pelo cabo do RS485 ficando até 100 metros distante do CLP ou micro. Características • Potência de saída: 60 mW • Alcance: 100 m em ambiente fechados e 1600 metros com antenas direcionais e visada • Baud rate serial: 1200 a 115.2 kbps • Baud rate de RF: 250 kbps • Software de configuração: Baseado em Windows - fácil utilização • Número de redes: 13 • Tensão: 10 a 30 VCC • Consumo de energia: 200 mA durante transmissão e 40 mA fora de transmissão (em 12 V) - 100 mA durante transmissão e 25 mA fora de transmissão (em 24 V) • Dimensões: Altura 80 x Largura 25 x Profundidade 98 mm KIT RÁDIO ENLACE 1 O KIT RÁDIO ENLACE 1 reúne os equipamentos e materiais necessários para estabelecer a comunicação serial entre dois pontos. O padrão de comunicação pode ser em RS232 ou RS485. A velocidade serial admitida é de 1.200 a 115.200 bps. O alcance do enlace é de até 30 km com visada. Exemplo de aplicação: comunicação entre CLPs. Características • 2 Rádio modem SPREAD SPECTRUM 900 MHz RM2060 - 1W • 2 Cabo interno de RF com conectores SMA e N macho • 2 Protetor de surto de RF (Centelhador) • 2 Cabo externo de RF RGC213 - comprimento 10 metros - com conectores N macho • 2 Antena Yagi de 14 dBi • 2 Antena para teste em bancada • 1 Cabo de programação do rádio modem • 1 Conector para teste de loop back • 1 CD contendo softwares de programação e teste KIT RÁDIO ENLACE 2.4GHz O KIT Rádio Enlace 2.4 GHz reúne os equipamento e materiais necessários para estabelecer a comunicação serial entre dois pontos em chão de fábrica. O padrão de comunicação pode ser em RS232 ou RS485. A velocidade serial admitida é de 1.200 a 115.200 bps. O alcance do enlace é de até 500 m se houver visada entre os dois pontos. Características • 2 RM2071 - Rádio modem SPREAD SPECTRUM 2.4 GHz - 60mW • 2 Antena omnidirecional TL-ANT2405C (5 dBi) • 1 Cabo de programação do rádio modem • 1 Conector para teste de loop back • 1 CD contendo softwares de programação e teste
  • 24.

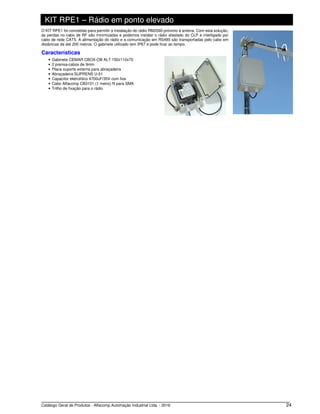

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 24 KIT RPE1 – Rádio em ponto elevado O KIT RPE1 foi concebido para permitir a instalação do rádio RM2060 próximo à antena. Com esta solução, as perdas no cabo de RF são minimizadas e podemos instalar o rádio afastado do CLP e interligado por cabo de rede CAT5. A alimentação do rádio e a comunicação em RS485 são transportadas pelo cabo em distâncias de até 200 metros. O gabinete utilizado tem IP67 e pode ficar ao tempo. Características • Gabinete CEMAR CBOX-OB ALT 150x110x70 • 2 prensa-cabos de 9mm • Placa suporte externa para abraçadeira • Abraçadeira SUPRENS U-51 • Capacitor eletrolítico 4700uF/35V com fios • Cabo Alfacomp CB3101 (1 metro) N para SMA • Trilho de fixação para o rádio
  • 25.

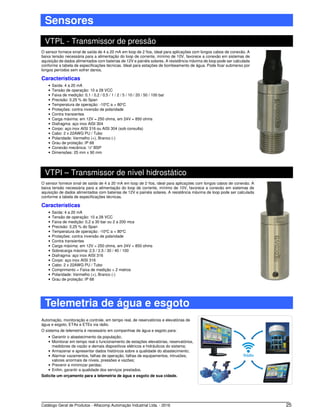

    Catálogo Geral deProdutos - Alfacomp Automação Industrial Ltda. - 2016 25 Sensores VTPL - Transmissor de pressão O sensor fornece sinal de saída de 4 a 20 mA em loop de 2 fios, ideal para aplicações com longos cabos de conexão. A baixa tensão necessária para a alimentação do loop de corrente, mínimo de 10V, favorece a conexão em sistemas de aquisição de dados alimentados com baterias de 12V e painéis solares. A resistência máxima de loop pode ser calculada conforme a tabela de especificações técnicas. Ideal para estações de bombeamento de água. Pode ficar submerso por longos períodos sem sofrer danos. Características • Saída: 4 a 20 mA • Tensão de operação: 10 a 28 VCC • Faixa de medição: 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 bar • Precisão: 0,25 % do Span • Temperatura de operação: -10o C a + 80o C • Proteções: contra inversão de polaridade • Contra transientes • Carga máxima: em 12V = 250 ohms, em 24V = 850 ohms • Diafragma: aço inox AISI 304 • Corpo: aço inox AISI 316 ou AISI 304 (sob consulta) • Cabo: 2 x 22AWG PU / Tubo • Polaridade: Vermelho (+), Branco (-) • Grau de proteção: IP 68 • Conexão mecânica: ½” BSP • Dimensões: 25 mm x 90 mm VTPI – Transmissor de nível hidrostático O sensor fornece sinal de saída de 4 a 20 mA em loop de 2 fios, ideal para aplicações com longos cabos de conexão. A baixa tensão necessária para a alimentação do loop de corrente, mínimo de 10V, favorece a conexão em sistemas de aquisição de dados alimentados com baterias de 12V e painéis solares. A resistência máxima de loop pode ser calculada conforme a tabela de especificações técnicas. Características • Saída: 4 a 20 mA • Tensão de operação: 10 a 28 VCC • Faixa de medição: 0,2 a 30 bar ou 2 a 200 mca • Precisão: 0,25 % do Span • Temperatura de operação: -10o C a + 80o C • Proteções: contra inversão de polaridade • Contra transientes • Carga máxima: em 12V = 250 ohms, em 24V = 850 ohms • Sobrecarga máxima: 2,5 / 2,5 / 30 / 40 / 100 • Diafragma: aço inox AISI 316 • Corpo: aço inox AISI 316 • Cabo: 2 x 22AWG PU / Tubo • Comprimento = Faixa de medição + 2 metros • Polaridade: Vermelho (+), Branco (-) • Grau de proteção: IP 68 Telemetria de água e esgoto Automação, monitoração e controle, em tempo real, de reservatórios e elevatórias de água e esgoto, ETAs e ETEs via rádio. O sistema de telemetria é necessário em companhias de água e esgoto para: • Garantir o abastecimento da população; • Monitorar em tempo real o funcionamento de estações elevatórias, reservatórios, medidores de vazão e demais dispositivos elétricos e hidráulicos do sistema; • Armazenar e apresentar dados históricos sobre a qualidade do abastecimento; • Alarmar vazamentos, falhas de operação, falhas de equipamentos, intrusões, valores anormais de níveis, pressões e vazões; • Prevenir e minimizar perdas; • Enfim, garantir a qualidade dos serviços prestados. Solicite um orçamento para a telemetria de água e esgoto de sua cidade.
