O documento descreve o protocolo DHCPv6, que é usado para a configuração automática de endereços IPv6. O DHCPv6 pode ser implementado de duas maneiras: confirmação rápida ou confirmação normal. Ele fornece endereços IPv6, servidores DNS e outras informações de configuração para clientes sem necessidade de configuração manual.

1. DHCPv6

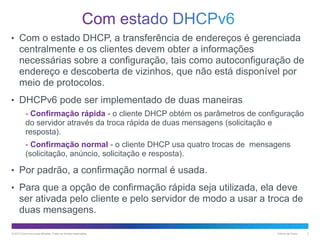

2. • Com o estado DHCP, a transferência de endereços é gerenciada
centralmente e os clientes devem obter a informações
necessárias sobre a configuração, tais como autoconfiguração de
endereço e descoberta de vizinhos, que não está disponível por
meio de protocolos.
• DHCPv6 pode ser implementado de duas maneiras
- Confirmação rápida - o cliente DHCP obtém os parâmetros de configuração
do servidor através da troca rápida de duas mensagens (solicitação e
resposta).
- Confirmação normal - o cliente DHCP usa quatro trocas de mensagens
(solicitação, anúncio, solicitação e resposta).
• Por padrão, a confirmação normal é usada.
• Para que a opção de confirmação rápida seja utilizada, ela deve
ser ativada pelo cliente e pelo servidor de modo a usar a troca de
duas mensagens.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
2

3. • Não exige configuração manual de hosts, configuração mínima (se houver)
de roteadores, e nenhum servidor adicional.
• Os clientes DHCP autoconfiguraram seu próprio endereço IPv6 com base
nos anúncios do roteador. Os roteadores anunciam os prefixos que
identificam as sub-redes associadas a um link, enquanto os hosts geram
um “identificador de interfaces" que identifica exclusivamente uma interface
em uma sub-rede.
• Os clientes DHCP usam o servidor DHCP para obterem outras informações
úteis sobre a configuração (como os endereços de servidores DNS).
• Ao usar o comando eui-64 , um host pode automaticamente designar para
si um identificador de interface IPv6 de 64 bits sem precisar da
configuração manual ou do DHCP.
• Essa abordagem é aplicada quando uma rede não tem relação com os
endereços específicos que os hosts utilizam em uma rede, contanto que
eles sejam únicos e roteáveis.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
3

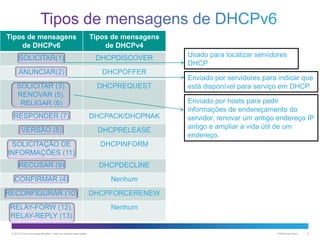

4. Tipos de mensagens
de DHCPv6
Tipos de mensagens
de DHCPv4
SOLICITAR(1)
DHCPDISCOVER
ANUNCIAR(2)
DHCPOFFER
SOLICITAR (3),
RENOVAR (5),
RELIGAR (6)
DHCPREQUEST
RESPONDER (7)
DHCPACK/DHCPNAK
VERSÃO (8)
DHCPRELEASE
SOLICITAÇÃO DE
INFORMAÇÕES (11)
DHCPINFORM
RECUSAR (9)
DHCPDECLINE
CONFIRMAR (4)
Nenhum
RECONFIGURAR (10)
DHCPFORCERENEW
RELAY-FORW (12),
RELAY-REPLY (13)
Nenhum
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Usado para localizar servidores
DHCP
Enviado por servidores para indicar que
está disponível para serviço em DHCP.
Enviado por hosts para pedir
informações de endereçamento do
servidor, renovar um antigo endereço IP
antigo e ampliar a vida útil de um
endereço.
Público da Cisco
4

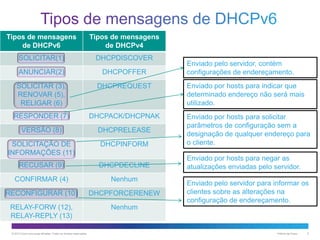

5. Tipos de mensagens
de DHCPv6
Tipos de mensagens
de DHCPv4
SOLICITAR(1)
DHCPDISCOVER
ANUNCIAR(2)
DHCPOFFER
SOLICITAR (3),
RENOVAR (5),
RELIGAR (6)
DHCPREQUEST
RESPONDER (7)
DHCPACK/DHCPNAK
VERSÃO (8)
DHCPRELEASE
SOLICITAÇÃO DE
INFORMAÇÕES (11)
DHCPINFORM
Enviado por hosts para solicitar
parâmetros de configuração sem a
designação de qualquer endereço para
o cliente.
RECUSAR (9)
DHCPDECLINE
Enviado por hosts para negar as
atualizações enviadas pelo servidor.
CONFIRMAR (4)
Nenhum
RECONFIGURAR (10)
DHCPFORCERENEW
RELAY-FORW (12),
RELAY-REPLY (13)
Nenhum
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Enviado pelo servidor, contém
configurações de endereçamento.
Enviado por hosts para indicar que
determinado endereço não será mais
utilizado.
Enviado pelo servidor para informar os
clientes sobre as alterações na
configuração de endereçamento.
Público da Cisco
5

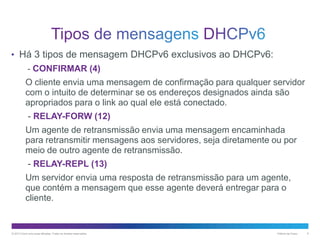

6. • Há 3 tipos de mensagem DHCPv6 exclusivos ao DHCPv6:
- CONFIRMAR (4)
O cliente envia uma mensagem de confirmação para qualquer servidor
com o intuito de determinar se os endereços designados ainda são
apropriados para o link ao qual ele está conectado.
- RELAY-FORW (12)
Um agente de retransmissão envia uma mensagem encaminhada
para retransmitir mensagens aos servidores, seja diretamente ou por
meio de outro agente de retransmissão.
- RELAY-REPL (13)
Um servidor envia uma resposta de retransmissão para um agente,
que contém a mensagem que esse agente deverá entregar para o
cliente.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
6

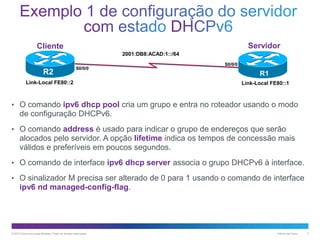

7. Servidor
Cliente
2001:DB8:ACAD:1::/64
R2
S0/0/0
Link-Local FE80::2
S0/0/0
R1
Link-Local FE80::1
• O comando ipv6 dhcp pool cria um grupo e entra no roteador usando o modo
de configuração DHCPv6.
• O comando address é usado para indicar o grupo de endereços que serão
alocados pelo servidor. A opção lifetime indica os tempos de concessão mais
válidos e preferíveis em poucos segundos.
• O comando de interface ipv6 dhcp server associa o grupo DHCPv6 à interface.
• O sinalizador M precisa ser alterado de 0 para 1 usando o comando de interface
ipv6 nd managed-config-flag.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
7

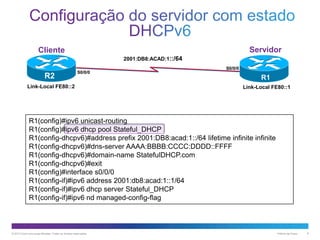

8. Servidor
Cliente
2001:DB8:ACAD:1::/64
R2
S0/0/0
Link-Local FE80::2
S0/0/0
R1
Link-Local FE80::1
R1(config)#ipv6 unicast-routing
R1(config)#ipv6 dhcp pool Stateful_DHCP
R1(config-dhcpv6)#address prefix 2001:DB8:acad:1::/64 lifetime infinite infinite
R1(config-dhcpv6)#dns-server AAAA:BBBB:CCCC:DDDD::FFFF
R1(config-dhcpv6)#domain-name StatefulDHCP.com
R1(config-dhcpv6)#exit
R1(config)#interface s0/0/0
R1(config-if)#ipv6 address 2001:db8:acad:1::1/64
R1(config-if)#ipv6 dhcp server Stateful_DHCP
R1(config-if)#ipv6 nd managed-config-flag
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
8

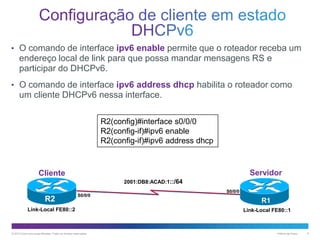

9. • O comando de interface ipv6 enable permite que o roteador receba um
endereço local de link para que possa mandar mensagens RS e
participar do DHCPv6.
• O comando de interface ipv6 address dhcp habilita o roteador como
um cliente DHCPv6 nessa interface.
R2(config)#interface s0/0/0
R2(config-if)#ipv6 enable
R2(config-if)#ipv6 address dhcp
Servidor
Cliente
2001:DB8:ACAD:1::/64
R2
S0/0/0
Link-Local FE80::2
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
S0/0/0
R1
Link-Local FE80::1
Público da Cisco
9

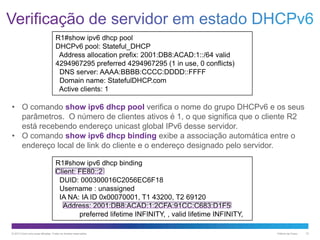

10. R1#show ipv6 dhcp pool
DHCPv6 pool: Stateful_DHCP
Address allocation prefix: 2001:DB8:ACAD:1::/64 valid
4294967295 preferred 4294967295 (1 in use, 0 conflicts)
DNS server: AAAA:BBBB:CCCC:DDDD::FFFF
Domain name: StatefulDHCP.com
Active clients: 1
• O comando show ipv6 dhcp pool verifica o nome do grupo DHCPv6 e os seus
parâmetros. O número de clientes ativos é 1, o que significa que o cliente R2
está recebendo endereço unicast global IPv6 desse servidor.
• O comando show ipv6 dhcp binding exibe a associação automática entre o
endereço local de link do cliente e o endereço designado pelo servidor.
R1#show ipv6 dhcp binding
Client: FE80::2
DUID: 000300016C2056EC6F18
Username : unassigned
IA NA: IA ID 0x00070001, T1 43200, T2 69120
Address: 2001:DB8:ACAD:1:2CFA:91CC:C683:D1F5
preferred lifetime INFINITY, , valid lifetime INFINITY,
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
10

11. Servidor
Cliente
2001:DB8:ACAD:1::/64
S0/0/0
R2
S0/0/0
R1
Link-Local FE80::2
Link-Local FE80::1
R2#show ipv6 dhcp interface
Serial0/0/0 is in client mode
Prefix State is IDLE
Address State is OPEN
Renew for address will be sent in 11:59:44
List of known servers:
Reachable via address: FE80::1
DUID: 000300016C2056FF38A0
Preference: 0
Configuration parameters:
IA NA: IA ID 0x00070001, T1 43200, T2 69120
Address: 2001:DB8:ACAD:1:B0A4:64F:CA3F:FA2D/128
preferred lifetime INFINITY, valid lifetime INFINITY
DNS server: AAAA:BBBB:CCCC:DDDD::FFFF
Domain name: StatefulDHCP.com
Information refresh time: 0
Prefix Rapid-Commit: disabled
Address Rapid-Commit: disabled
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
11

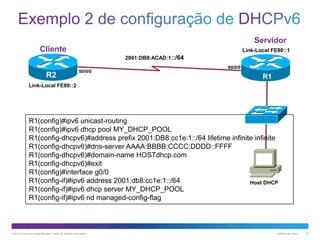

12. Servidor
Cliente
Link-Local FE80::1
2001:DB8:ACAD:1::/64
R2
S0/0/0
S0/0/0
R1
Link-Local FE80::2
R1(config)#ipv6 unicast-routing
R1(config)#ipv6 dhcp pool MY_DHCP_POOL
R1(config-dhcpv6)#address prefix 2001:DB8:cc1e:1::/64 lifetime infinite infinite
R1(config-dhcpv6)#dns-server AAAA:BBBB:CCCC:DDDD::FFFF
R1(config-dhcpv6)#domain-name HOSTdhcp.com
R1(config-dhcpv6)#exit
R1(config)#interface g0/0
R1(config-if)#ipv6 address 2001:db8:cc1e:1::/64
Host DHCP
R1(config-if)#ipv6 dhcp server MY_DHCP_POOL
R1(config-if)#ipv6 nd managed-config-flag
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
12

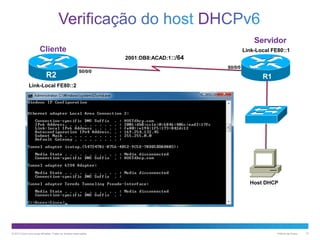

13. Servidor
Cliente
Link-Local FE80::1
2001:DB8:ACAD:1::/64
R2
S0/0/0
S0/0/0
R1
Link-Local FE80::2
Host DHCP
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
13

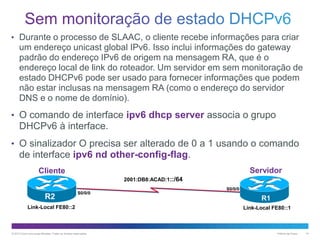

14. • Durante o processo de SLAAC, o cliente recebe informações para criar
um endereço unicast global IPv6. Isso inclui informações do gateway
padrão do endereço IPv6 de origem na mensagem RA, que é o
endereço local de link do roteador. Um servidor em sem monitoração de
estado DHCPv6 pode ser usado para fornecer informações que podem
não estar inclusas na mensagem RA (como o endereço do servidor
DNS e o nome de domínio).
• O comando de interface ipv6 dhcp server associa o grupo
DHCPv6 à interface.
• O sinalizador O precisa ser alterado de 0 a 1 usando o comando
de interface ipv6 nd other-config-flag.
Servidor
Cliente
2001:DB8:ACAD:1::/64
R2
S0/0/0
Link-Local FE80::2
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
S0/0/0
R1
Link-Local FE80::1
Público da Cisco
14

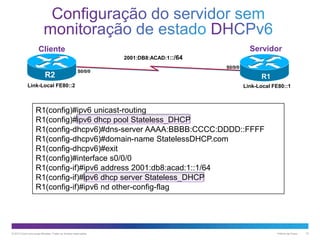

15. Servidor
Cliente
2001:DB8:ACAD:1::/64
R2
S0/0/0
Link-Local FE80::2
S0/0/0
R1
Link-Local FE80::1
R1(config)#ipv6 unicast-routing
R1(config)#ipv6 dhcp pool Stateless_DHCP
R1(config-dhcpv6)#dns-server AAAA:BBBB:CCCC:DDDD::FFFF
R1(config-dhcpv6)#domain-name StatelessDHCP.com
R1(config-dhcpv6)#exit
R1(config)#interface s0/0/0
R1(config-if)#ipv6 address 2001:db8:acad:1::1/64
R1(config-if)#ipv6 dhcp server Stateless_DHCP
R1(config-if)#ipv6 nd other-config-flag
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
15

16. Servidor
Cliente
2001:DB8:ACAD:1::/64
R2
S0/0/0
S0/0/0
R1
Link-Local FE80::2
Link-Local FE80::1
R2(config)#interface s0/0/0
R2(config-if)#ipv6 enable
R2(config-if)#ipv6 address autoconfig
• O comando ipv6 enable é usado porque o roteador não tem um
endereço unicast global.
• O comando ipv6 address autoconfig permite a configuração
automática do endereço IPv6 usando o SLAAC.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
16

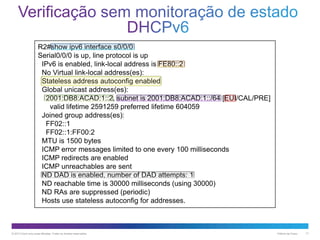

17. R2#show ipv6 interface s0/0/0
Serial0/0/0 is up, line protocol is up
IPv6 is enabled, link-local address is FE80::2
No Virtual link-local address(es):
Stateless address autoconfig enabled
Global unicast address(es):
2001:DB8:ACAD:1::2, subnet is 2001:DB8:ACAD:1::/64 [EUI/CAL/PRE]
valid lifetime 2591259 preferred lifetime 604059
Joined group address(es):
FF02::1
FF02::1:FF00:2
MTU is 1500 bytes
ICMP error messages limited to one every 100 milliseconds
ICMP redirects are enabled
ICMP unreachables are sent
ND DAD is enabled, number of DAD attempts: 1
ND reachable time is 30000 milliseconds (using 30000)
ND RAs are suppressed (periodic)
Hosts use stateless autoconfig for addresses.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
17

18. Obrigado.
