Este documento fornece instruções para configurar a comunicação entre o WinCC e o PLC S7. As etapas incluem: 1) Configurar o hardware do S7 e instalar o WinCC e driver de rede; 2) Criar uma estação PC no projeto S7 e inserir o WinCC e placa de rede; 3) Parametrizar a placa de rede e criar uma conexão entre o WinCC e o CPU; 4) Fazer download da configuração para o PLC e importar o arquivo XDB no WinCC.

1. Exemplo de configuração de comunicação entre WinCC e S7
1. Pré-requisito:
a. Configuração de hardware do S7 já implementada.
b. No micro onde rodará o supervisório, o WinCC e o respectivo driver de
rede (SimaticNet) já devem estar instalados.
2. Abrir o projeto do PLC no Simatic Mananger

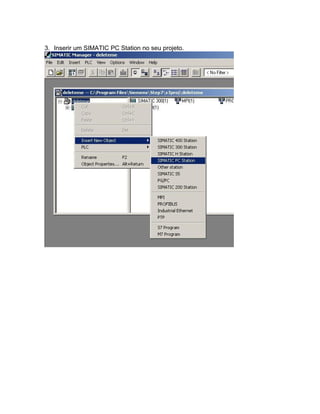

2. 3. Inserir um SIMATIC PC Station no seu projeto.

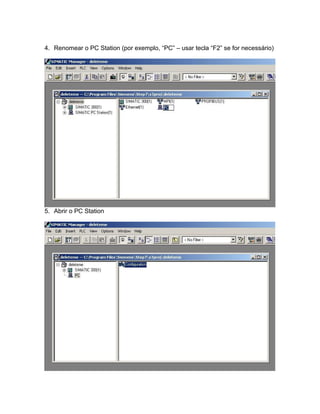

3. 4. Renomear o PC Station (por exemplo, “PC” – usar tecla “F2” se for necessário)
5. Abrir o PC Station

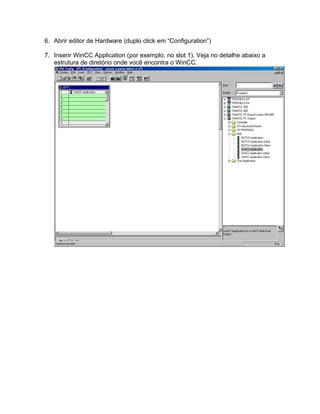

4. 6. Abrir editor de Hardware (duplo click em “Configuration”)
7. Inserir WinCC Application (por exemplo, no slot 1). Veja no detalhe abaixo a
estrutura de diretório onde você encontra o WinCC.

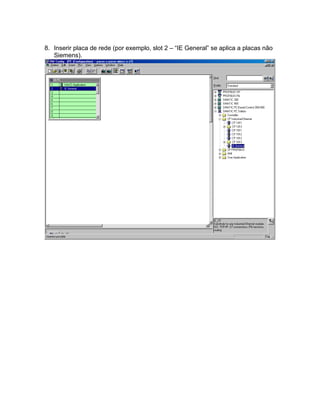

5. 8. Inserir placa de rede (por exemplo, slot 2 – “IE General” se aplica a placas não
Siemens).

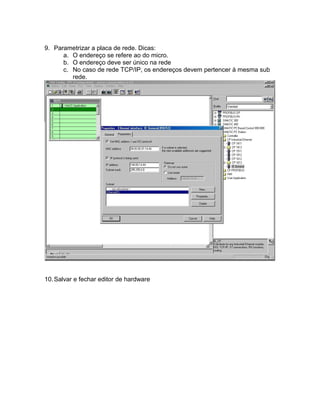

6. 9. Parametrizar a placa de rede. Dicas:
a. O endereço se refere ao do micro.
b. O endereço deve ser único na rede
c. No caso de rede TCP/IP, os endereços devem pertencer à mesma sub
rede.
10.Salvar e fechar editor de hardware

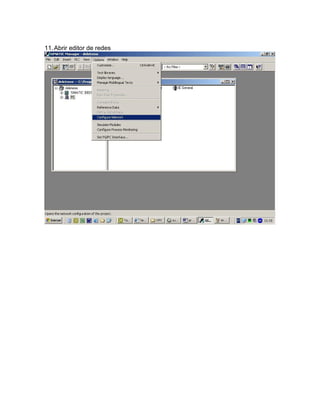

7. 11.Abrir editor de redes

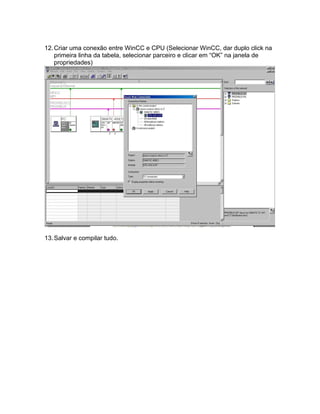

8. 12.Criar uma conexão entre WinCC e CPU (Selecionar WinCC, dar duplo click na
primeira linha da tabela, selecionar parceiro e clicar em “OK” na janela de
propriedades)
13.Salvar e compilar tudo.

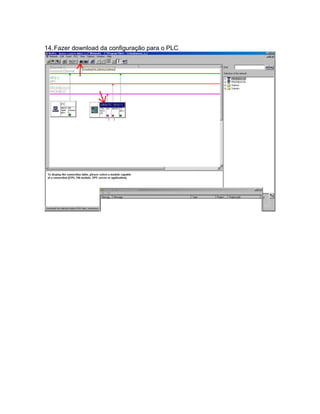

9. 14.Fazer download da configuração para o PLC

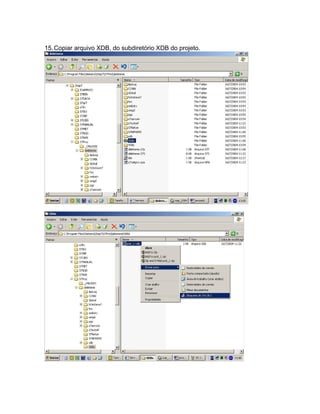

10. 15.Copiar arquivo XDB, do subdiretório XDB do projeto.

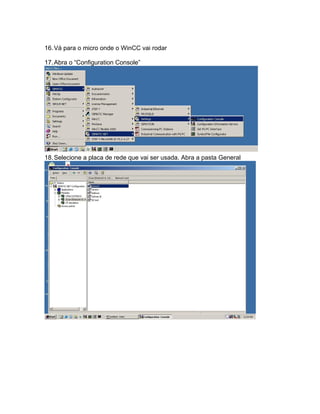

11. 16.Vá para o micro onde o WinCC vai rodar
17.Abra o “Configuration Console”
18.Selecione a placa de rede que vai ser usada. Abra a pasta General

12. 19.Configure a placa: “Mode of the module:” como “Configurated mode”; Index
como o numero do slot onde você configurou a placa no STEP 7 (por exemplo
“2”)
20.Click em Apply e feche o Configuration Console

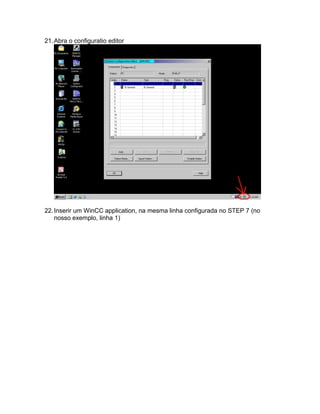

13. 21.Abra o configuratio editor
22. Inserir um WinCC application, na mesma linha configurada no STEP 7 (no
nosso exemplo, linha 1)

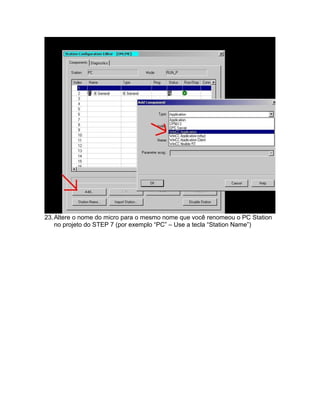

14. 23.Altere o nome do micro para o mesmo nome que você renomeou o PC Station
no projeto do STEP 7 (por exemplo “PC” – Use a tecla “Station Name”)

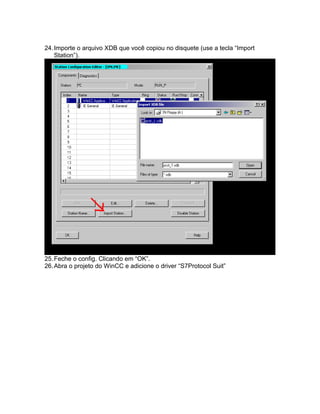

15. 24. Importe o arquivo XDB que você copiou no disquete (use a tecla “Import
Station”).
25.Feche o config. Clicando em “OK”.
26.Abra o projeto do WinCC e adicione o driver “S7Protocol Suit”

16. 27. Em Named Connection, adicionar um New driver connection

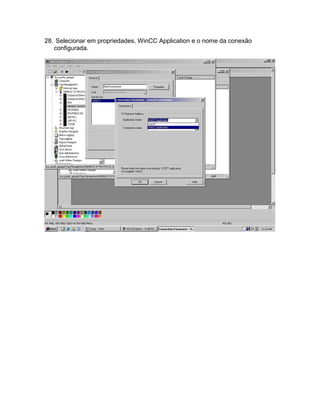

17. 28. Selecionar em propriedades, WinCC Application e o nome da conexão
configurada.

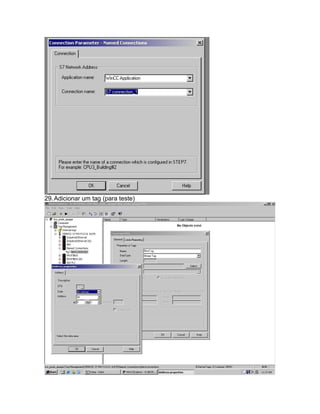

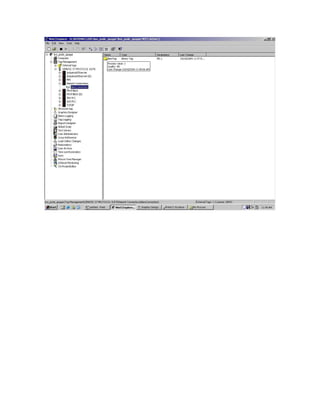

18. 29.Adicionar um tag (para teste)

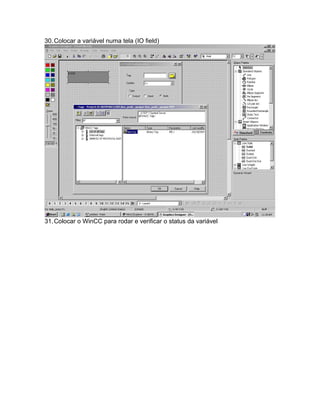

19. 30.Colocar a variável numa tela (IO field)
31.Colocar o WinCC para rodar e verificar o status da variável
