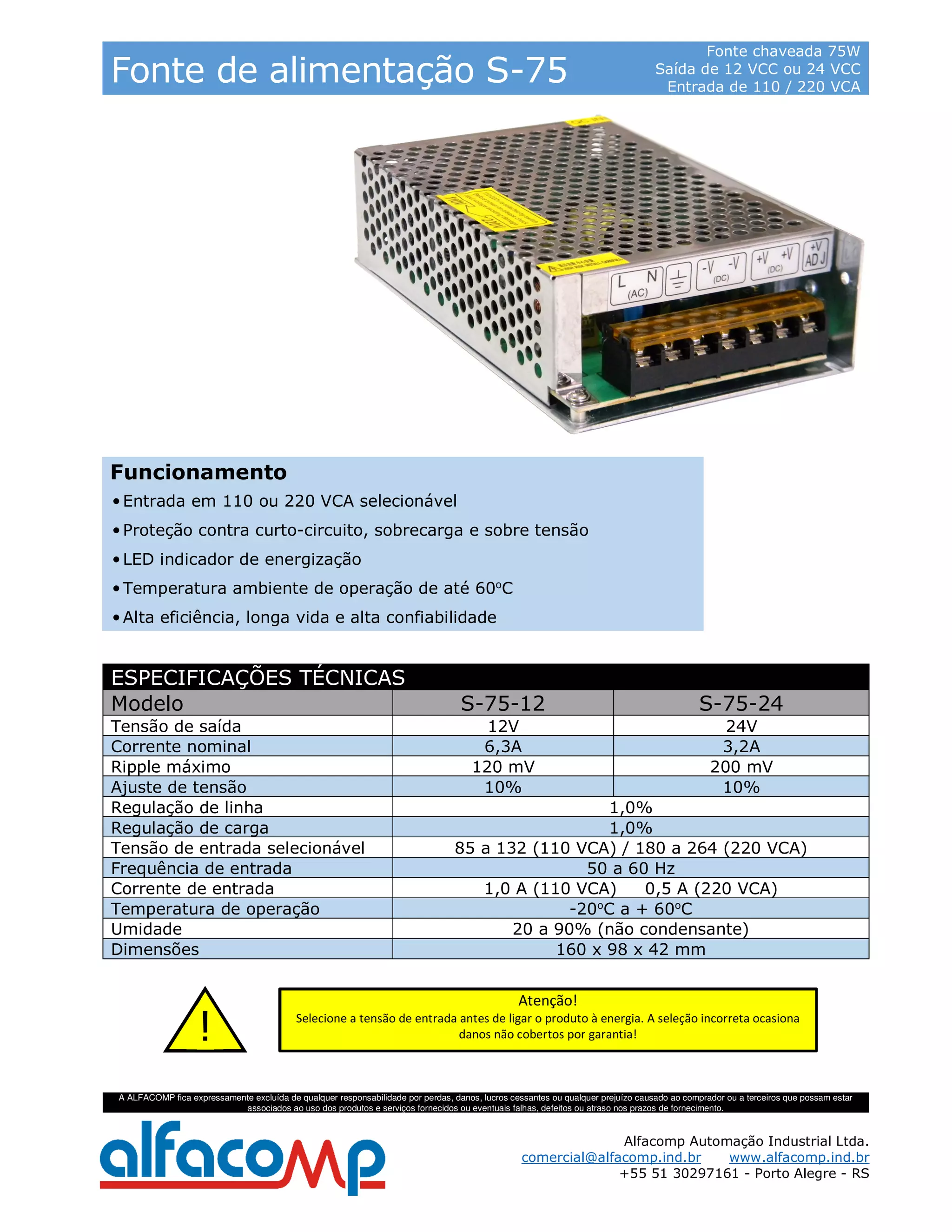

Fonte de alimentação S-75
Fonte chaveada 75W
Saída de 12 VCC ou 24 VCC
Entrada de 110 / 220 VCA
Funcionamento
• Entrada em 110 ou 220 VCA selecionável
• Proteção contra curto-circuito, sobrecarga e sobre tensão
• LED indicador de energização
• Temperatura ambiente de operação de até 60o
C
• Alta eficiência, longa vida e alta confiabilidade
ESPECIFICAÇÕES TÉCNICAS
Modelo S-75-12 S-75-24
Tensão de saída 12V 24V
Corrente nominal 6,3A 3,2A
Ripple máximo 120 mV 200 mV
Ajuste de tensão 10% 10%
Regulação de linha 1,0%
Regulação de carga 1,0%
Tensão de entrada selecionável 85 a 132 (110 VCA) / 180 a 264 (220 VCA)
Frequência de entrada 50 a 60 Hz
Corrente de entrada 1,0 A (110 VCA) 0,5 A (220 VCA)
Temperatura de operação -20o
C a + 60o
C
Umidade 20 a 90% (não condensante)
Dimensões 160 x 98 x 42 mm
!
Atenção!
Selecione a tensão de entrada antes de ligar o produto à energia. A seleção incorreta ocasiona
danos não cobertos por garantia!
