O documento descreve o protocolo RIP (Routing Information Protocol), um protocolo de roteamento vetor-distância usado para rotear pacotes dentro de um domínio. O RIP mantém tabelas de roteamento com métricas como número de saltos para cada destino e atualiza as tabelas trocando mensagens periodicamente com roteadores vizinhos.

1. RIP Jean Pimentel Marcos Correa Redes de Computadores Prof. Eduardo Pagani

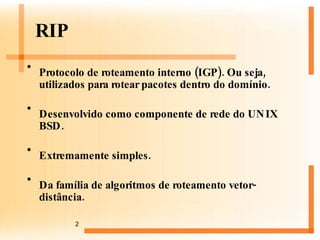

2. RIP Protocolo de roteamento interno (IGP). Ou seja, utilizados para rotear pacotes dentro do domínio. Desenvolvido como componente de rede do UNIX BSD. Extremamente simples. Da família de algoritmos de roteamento vetor-distância.

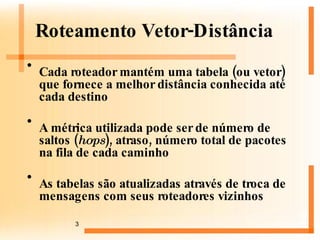

3. Roteamento Vetor-Distância Cada roteador mantém uma tabela (ou vetor) que fornece a melhor distância conhecida até cada destino A métrica utilizada pode ser de número de saltos ( hops ), atraso, número total de pacotes na fila de cada caminho As tabelas são atualizadas através de troca de mensagens com seus roteadores vizinhos

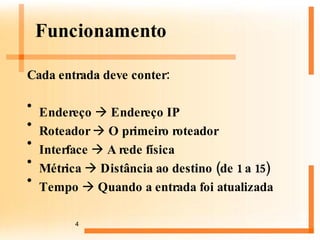

4. Funcionamento Cada entrada deve conter: Endereço  Endereço IP Roteador  O primeiro roteador Interface  A rede física Métrica  Distância ao destino (de 1 a 15) Tempo  Quando a entrada foi atualizada

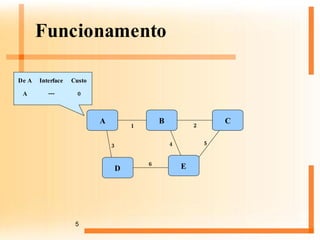

5. Funcionamento 0 --- A Custo Interface De A A B C D E 1 3 2 4 5 6

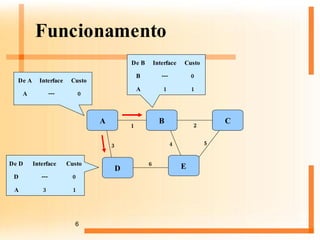

6. Funcionamento 0 --- A Custo Interface De A 1 1 A 0 --- B Custo Interface De B A B C D E 1 3 2 4 5 6 1 3 A 0 --- D Custo Interface De D

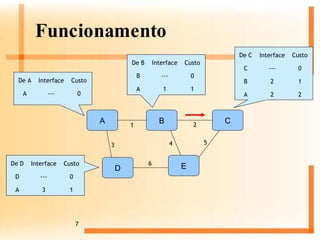

7. Funcionamento 0 --- A Custo Interface De A 1 1 A 0 --- B Custo Interface De B A B C D E 1 3 2 4 5 6 1 3 A 0 --- D Custo Interface De D 2 2 A 1 2 B 0 --- C Custo Interface De C

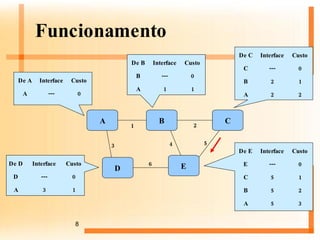

8. Funcionamento 0 --- A Custo Interface De A 1 1 A 0 --- B Custo Interface De B A B C D E 1 3 2 4 5 6 1 3 A 0 --- D Custo Interface De D 2 2 A 1 2 B 0 --- C Custo Interface De C 3 5 A 2 5 B 1 5 C 0 --- E Custo Interface De E

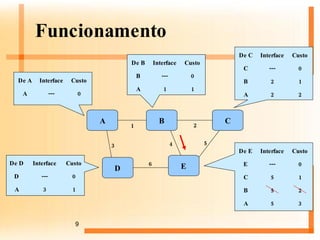

9. Funcionamento 0 --- A Custo Interface De A 1 1 A 0 --- B Custo Interface De B A B C D E 1 3 2 4 5 6 1 3 A 0 --- D Custo Interface De D 2 2 A 1 2 B 0 --- C Custo Interface De C 3 5 A 2 5 B 1 5 C 0 --- E Custo Interface De E

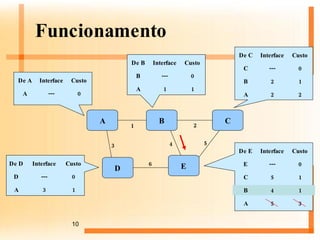

10. Funcionamento 0 --- A Custo Interface De A 1 1 A 0 --- B Custo Interface De B A B C D E 1 3 2 4 5 6 1 3 A 0 --- D Custo Interface De D 2 2 A 1 2 B 0 --- C Custo Interface De C 3 5 A 1 4 B 1 5 C 0 --- E Custo Interface De E

11. Funcionamento 0 --- A Custo Interface De A 1 1 A 0 --- B Custo Interface De B A B C D E 1 3 2 4 5 6 1 3 A 0 --- D Custo Interface De D 2 2 A 1 2 B 0 --- C Custo Interface De C 2 4 A 1 4 B 1 5 C 0 --- E Custo Interface De E

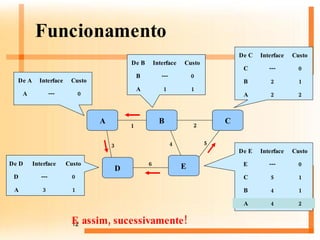

12. Funcionamento E assim, sucessivamente! 0 --- A Custo Interface De A 1 1 A 0 --- B Custo Interface De B A B C D E 1 3 2 4 5 6 1 3 A 0 --- D Custo Interface De D 2 2 A 1 2 B 0 --- C Custo Interface De C 2 4 A 1 4 B 1 5 C 0 --- E Custo Interface De E

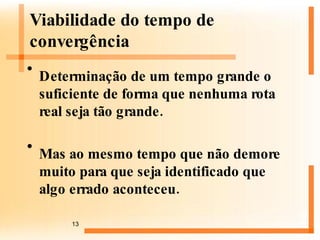

13. Viabilidade do tempo de convergência Determinação de um tempo grande o suficiente de forma que nenhuma rota real seja tão grande. Mas ao mesmo tempo que não demore muito para que seja identificado que algo errado aconteceu.

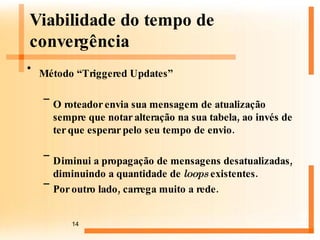

14. Método “Triggered Updates” O roteador envia sua mensagem de atualização sempre que notar alteração na sua tabela, ao invés de ter que esperar pelo seu tempo de envio. Diminui a propagação de mensagens desatualizadas, diminuindo a quantidade de loops existentes. Por outro lado, carrega muito a rede. Viabilidade do tempo de convergência

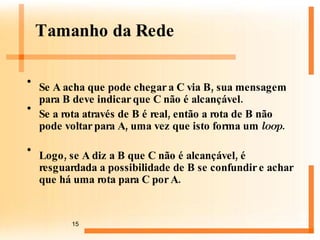

15. Tamanho da Rede Se A acha que pode chegar a C via B, sua mensagem para B deve indicar que C não é alcançável. Se a rota através de B é real, então a rota de B não pode voltar para A, uma vez que isto forma um loop . Logo, se A diz a B que C não é alcançável, é resguardada a possibilidade de B se confundir e achar que há uma rota para C por A.

16. Tamanho da Rede Exige que as mensagens enviadas por um roteador sejam diferenciadas para cada um de seus vizinhos Chamado "Split horizon with poisonous reverse" Envio de um custo infinito (16, na prática) Ex: A diz para B que “alcança” C em 16 hops

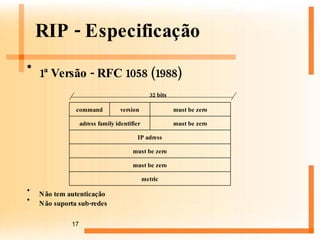

17. RIP - Especificação 1ª Versão - RFC 1058 (1988) Não tem autenticação Não suporta sub-redes 32 bits metric must be zero must be zero IP adress must be zero adress family identifier must be zero version command

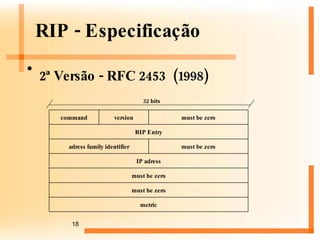

18. RIP - Especificação 2ª Versão - RFC 2453 (1998) 32 bits RIP Entry metric must be zero must be zero IP adress must be zero adress family identifier must be zero version command

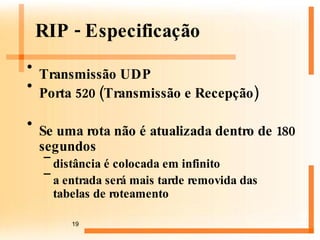

19. RIP - Especificação Transmissão UDP Porta 520 (Transmissão e Recepção) Se uma rota não é atualizada dentro de 180 segundos distância é colocada em infinito a entrada será mais tarde removida das tabelas de roteamento

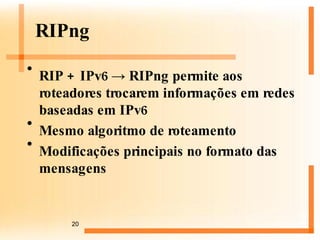

20. RIPng RIP + IPv6 -> RIPng permite aos roteadores trocarem informações em redes baseadas em IPv6 Mesmo algoritmo de roteamento Modificações principais no formato das mensagens

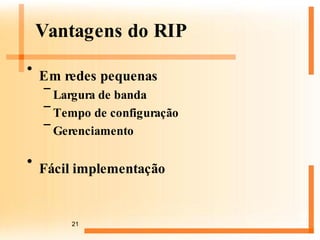

21. Vantagens do RIP Em redes pequenas Largura de banda Tempo de configuração Gerenciamento Fácil implementação

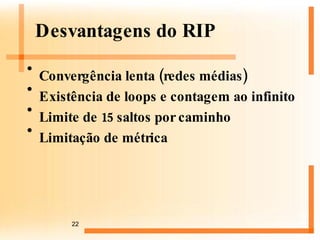

22. Desvantagens do RIP Convergência lenta (redes médias) Existência de loops e contagem ao infinito Limite de 15 saltos por caminho Limitação de métrica

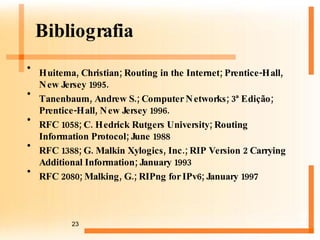

23. Bibliografia Huitema, Christian; Routing in the Internet ; Prentice-Hall, New Jersey 1995. Tanenbaum, Andrew S.; Computer Networks ; 3ª Edição ; Prentice-Hall, New Jersey 1996. RFC 1058; C. Hedrick Rutgers University; Routing Information Protocol; June 1988 RFC 1388; G. Malkin Xylogics, Inc.; RIP Version 2 Carrying Additional Information; January 1993 RFC 2080; Malking, G.; RIPng for IPv6; January 1997
