Apresentação da empresa
Criada em 1992 como uma empresa integradora em automação industrial, a Alfacomp fabrica produtos eletrônicos para automação e telemetria
com foco em segmentos específicos como o do saneamento.
Capacidades e tecnologias
Nossas principais capacidades incluem:
• Engenharia de automação industrial, incluindo: programação de CLPs, configuração de softwares SCADA, montagens e instalações
elétricas, Integração de sistemas, posta em marcha e operação assistida.
• P&D e fabricação de produtos eletrônicos para automação industrial, comunicação de dados via rádio e medição de umidade por micro-
ondas.
• Contratos de manutenção de sistemas eletrônicos.
Regiões atendidas
Nossos produtos eletrônicos são vendidos para todo o Brasil por venda direta. Quando solicitado, prestamos suporte em qualquer ponto do país.
Os sistemas de automação e telemetria foram instalados em cidades do Ceará, Piauí, Bahia, Pernambuco, Goiás, São Paulo, Espírito Santo, Santa
Catarina e Rio Grande do Sul.
A Alfacomp atuou em automações de usinas de tabaco no Brasil, Paraguai, Malawi, Sudão e Dubai.
Estamos contratados pela EPTC para a manutenção do sistema de rastreamento dos 1.700 ônibus urbanos de Porto Alegre.
Missão
Criar e fornecer soluções inovadoras em automação, telemetria e wireless para aplicações industriais, promovendo o crescimento pessoal e
profissional de colaboradores, clientes e fornecedores.
Valores
• Excelência
• Inovação
• Superação de expectativas
• Comprometimento
• Transparência
• Espírito de equipe
• Pró-atividade
• Crescimento pessoal e profissional
Mercados
São os seguintes os segmentos de mercado em que atuamos
• Saneamento - companhias estaduais, serviços municipais e empresas privadas que necessitam de sistemas de automação de água e
esgoto;
• Indústria em geral - consumidores finais de módulos eletrônicos e sistemas de automação industrial;
• Fabricantes de máquinas - integram módulos eletrônicos às máquinas que produzem. Exemplo: injetoras de plástico;
• Integradores de automação industrial - integram módulos eletrônicos aos sistemas de automação que produzem;
• Governo – Organismos federais como as forças armadas e o Cindacta.
Este catálogo apresenta os produtos Alfacomp com dados resumidos. Para obter as especificações
completas de cada produto, acesse nossa página www.alfacomp.ind.br

Sumário
Apresentação da empresa ______________________________________________________ 2
Capacidades e tecnologias .................................................................................................................................................2
Regiões atendidas ..............................................................................................................................................................2
Missão.................................................................................................................................................................................2
Valores................................................................................................................................................................................2
Mercados ............................................................................................................................................................................2
Antenas _____________________________________________________________________ 5
AN2401 – Antena omnidirecional 900 MHz 7 dBi ...............................................................................................................5
AN2404 – Antena monopolo para teste de comunicação ...................................................................................................5
AN2405 – Antena omnidirecional móvel 900 MHz 3 dBi.....................................................................................................6
CF914 – Antena Yagi 900 MHz 14 dBi ...............................................................................................................................6
CF917 – Antena Yagi 900 MHz 17 dBi ...............................................................................................................................6
TL-AN2405C – Antena omni interna 2.4 GHz 5 dBi ............................................................................................................6
MM2412S60 – Antena setorial 2.4 GHz 12 dBi...................................................................................................................7
MM2415 – Antena omnidirecional 2.4 GHz 15 dBi..............................................................................................................7
MM2425 – Antena parábola de grade direcional 2.4 GHz 25 dBi .......................................................................................7
Cabos_______________________________________________________________________ 8

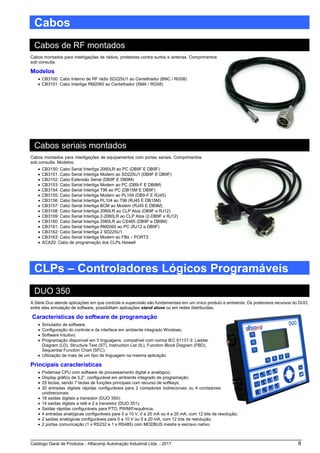

Cabos de RF montados ......................................................................................................................................................8
Cabos seriais montados......................................................................................................................................................8
CLPs – Controladores Lógicos Programáveis______________________________________ 8
DUO 350 .............................................................................................................................................................................8

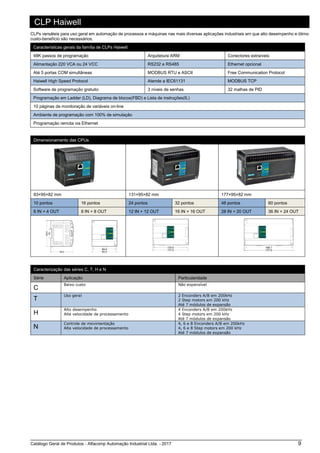

CLP Haiwell.........................................................................................................................................................................9

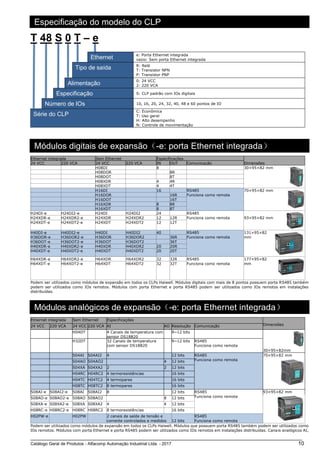

Especificação do modelo do CLP .....................................................................................................................................10
Módulos digitais de expansão（-e: porta Ethernet integrada） .......................................................................................10
Módulos analógicos de expansão（-e: porta Ethernet integrada） ..................................................................................10
Módulos de comunicação e acessórios ...............................................................................................................................11

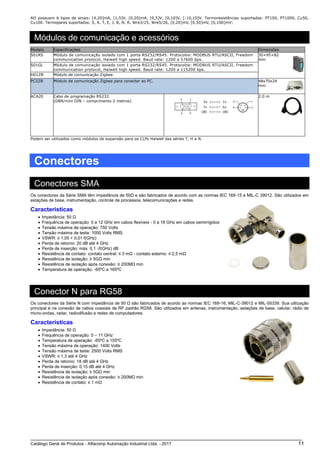

Conectores _________________________________________________________________ 11
Conectores SMA ...............................................................................................................................................................11
Conector N para RG58......................................................................................................................................................11

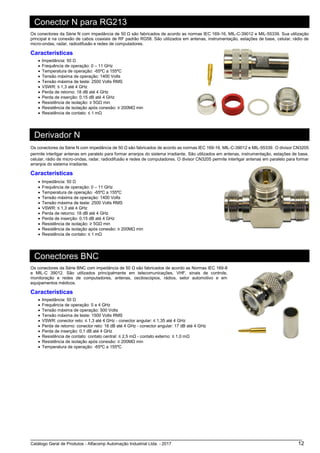

Conector N para RG213....................................................................................................................................................12
Derivador N.......................................................................................................................................................................12
Conectores BNC ...............................................................................................................................................................12

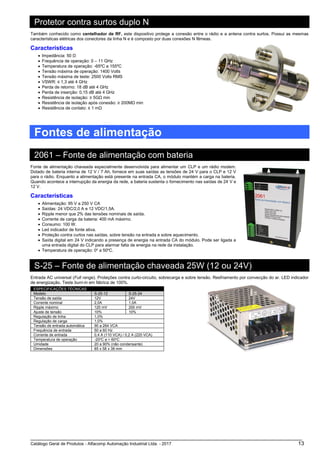

Protetor contra surtos duplo N ..........................................................................................................................................13
Fontes de alimentação ________________________________________________________ 13
2061 – Fonte de alimentação com bateria ........................................................................................................................13
S-25 – Fonte de alimentação chaveada 25W (12 ou 24V)................................................................................................13

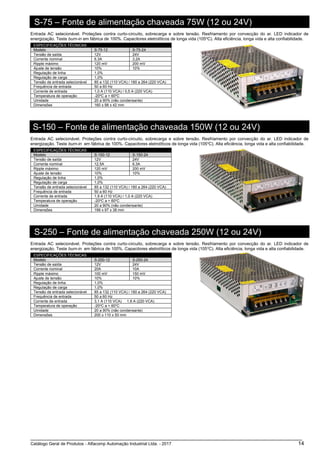

S-75 – Fonte de alimentação chaveada 75W (12 ou 24V)................................................................................................14
S-150 – Fonte de alimentação chaveada 150W (12 ou 24V)............................................................................................14
S-250 – Fonte de alimentação chaveada 250W (12 ou 24V)............................................................................................14

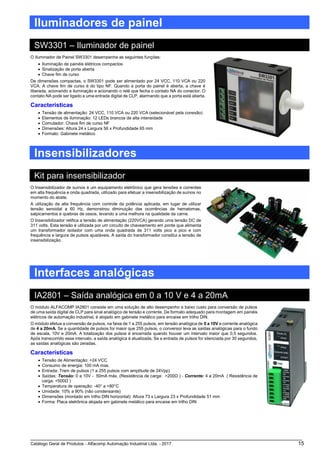

Iluminadores de painel ________________________________________________________ 15
SW3301 – Iluminador de painel ........................................................................................................................................15
Insensibilizadores____________________________________________________________ 15
Kit para insensibilizador ....................................................................................................................................................15
Interfaces analógicas _________________________________________________________ 15
IA2801 – Saída analógica em 0 a 10 V e 4 a 20mA..........................................................................................................15

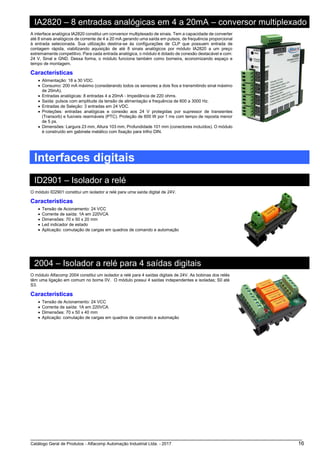

IA2820 – 8 entradas analógicas em 4 a 20mA – conversor multiplexado.........................................................................16
Interfaces digitais ____________________________________________________________ 16
ID2901 – Isolador a relé....................................................................................................................................................16
2004 – Isolador a relé para 4 saídas digitais.....................................................................................................................16

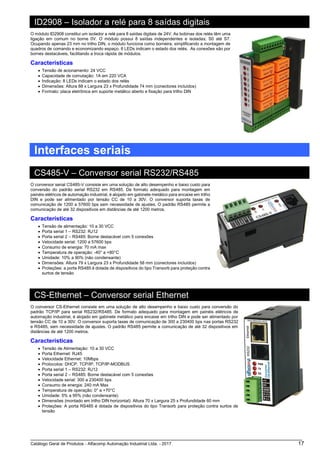

ID2908 – Isolador a relé para 8 saídas digitais .................................................................................................................17
Interfaces seriais_____________________________________________________________ 17
CS485-V – Conversor serial RS232/RS485......................................................................................................................17
CS-Ethernet – Conversor serial Ethernet..........................................................................................................................17
Medidores e indicadores ______________________________________________________ 18

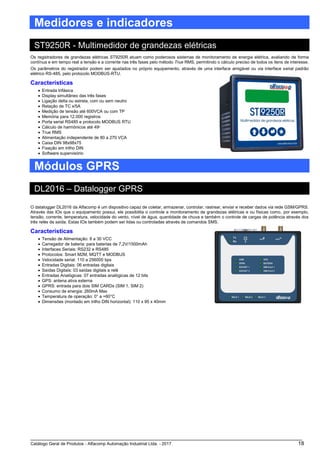

ST9250R - Multimedidor de grandezas elétricas ..............................................................................................................18
Módulos GPRS ______________________________________________________________ 18
DL2016 – Datalogger GPRS.............................................................................................................................................18
Painéis de telemetria _________________________________________________________ 19

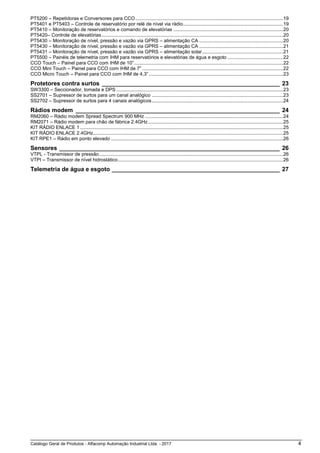

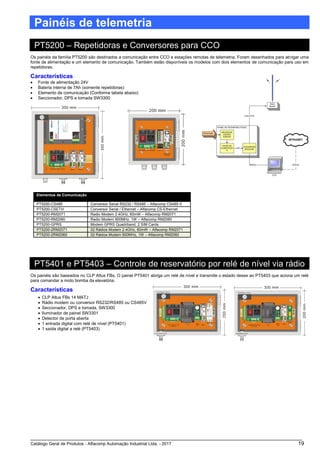

PT5200 – Repetidoras e Conversores para CCO.............................................................................................................19
PT5401 e PT5403 – Controle de reservatório por relé de nível via rádio..........................................................................19

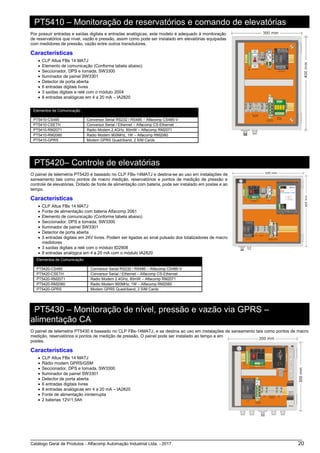

PT5410 – Monitoração de reservatórios e comando de elevatórias .................................................................................20
PT5420– Controle de elevatórias......................................................................................................................................20

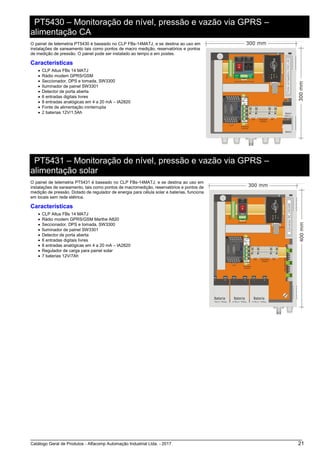

PT5430 – Monitoração de nível, pressão e vazão via GPRS – alimentação CA ..............................................................20
PT5430 – Monitoração de nível, pressão e vazão via GPRS – alimentação CA ..............................................................21
PT5431 – Monitoração de nível, pressão e vazão via GPRS – alimentação solar............................................................21

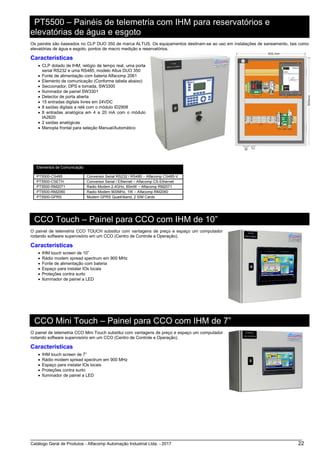

PT5500 – Painéis de telemetria com IHM para reservatórios e elevatórias de água e esgoto .........................................22
CCO Touch – Painel para CCO com IHM de 10”..............................................................................................................22
CCO Mini Touch – Painel para CCO com IHM de 7” ........................................................................................................22

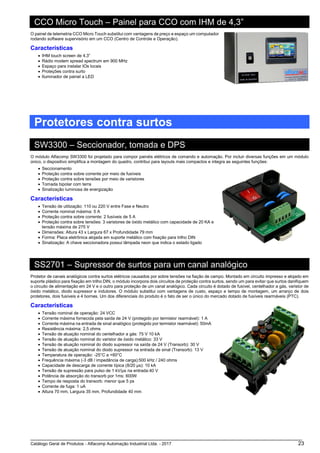

CCO Micro Touch – Painel para CCO com IHM de 4,3” ...................................................................................................23
Protetores contra surtos ______________________________________________________ 23
SW3300 – Seccionador, tomada e DPS ...........................................................................................................................23
SS2701 – Supressor de surtos para um canal analógico .................................................................................................23

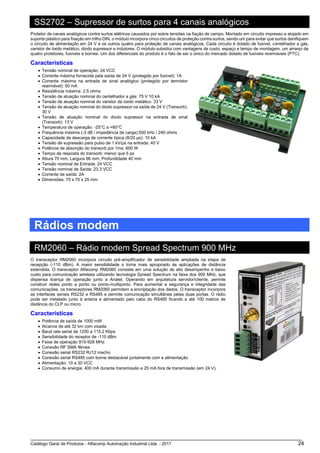

SS2702 – Supressor de surtos para 4 canais analógicos.................................................................................................24
Rádios modem ______________________________________________________________ 24
RM2060 – Rádio modem Spread Spectrum 900 MHz ......................................................................................................24

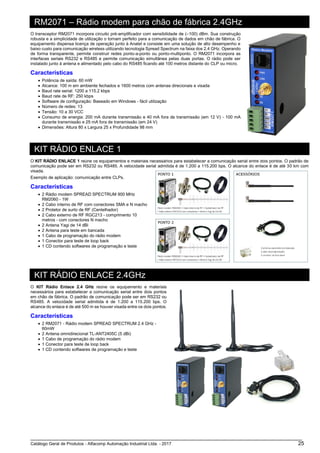

RM2071 – Rádio modem para chão de fábrica 2.4GHz....................................................................................................25
KIT RÁDIO ENLACE 1......................................................................................................................................................25
KIT RÁDIO ENLACE 2.4GHz............................................................................................................................................25

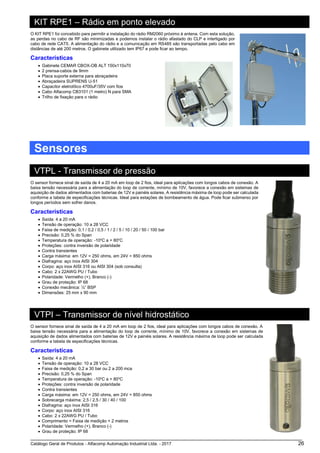

KIT RPE1 – Rádio em ponto elevado ...............................................................................................................................26
Sensores ___________________________________________________________________ 26
VTPL - Transmissor de pressão........................................................................................................................................26
VTPI – Transmissor de nível hidrostático..........................................................................................................................26

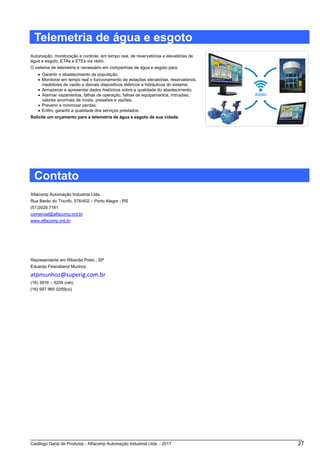

Telemetria de água e esgoto ___________________________________________________ 27

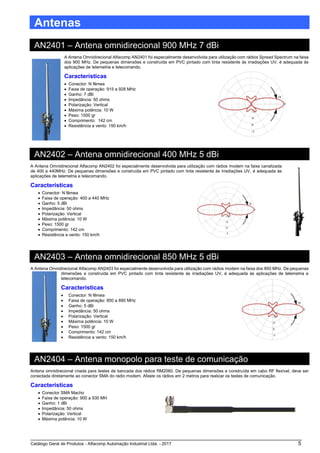

Antenas
AN2401 – Antena omnidirecional 900 MHz 7 dBi
A Antena Omnidirecional Alfacomp AN2401 foi especialmente desenvolvida para utilização com rádios Spread Spectrum na faixa
dos 900 MHz. De pequenas dimensões e construída em PVC pintado com tinta resistente às irradiações UV, é adequada às
aplicações de telemetria e telecomando.
Características
• Conector: N fêmea
• Faixa de operação: 915 a 928 MHz
• Ganho: 7 dBi
• Impedância: 50 ohms
• Polarização: Vertical
• Máxima potência: 10 W
• Peso: 1500 gr
• Comprimento: 142 cm
• Resistência a vento: 150 km/h
A Antena Omnidirecional Alfacomp AN2402 foi especialmente desenvolvida para utilização com rádios modem na faixa canalizada
de 400 a 440MHz. De pequenas dimensões e construída em PVC pintado com tinta resistente às irradiações UV, é adequada às
aplicações de telemetria e telecomando.
Características
• Ganho: 5 dBi
• Peso: 1500 gr
A Antena Omnidirecional Alfacomp AN2403 foi especialmente desenvolvida para utilização com rádios modem na faixa dos 850 MHz. De pequenas
dimensões e construída em PVC pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e
telecomando.
Características
• Ganho: 5 dBi
• Peso: 1500 gr
AN2404 – Antena monopolo para teste de comunicação
Antena omnidirecional criada para testes de bancada dos rádios RM2060. De pequenas dimensões e construída em cabo RF flexível, deve ser
conectada diretamente ao conector SMA do rádio modem. Afaste os rádios em 2 metros para realizar os testes de comunicação.
Características
• Conector SMA Macho
• Faixa de operação: 900 a 930 MH
• Ganho: 1 dBi

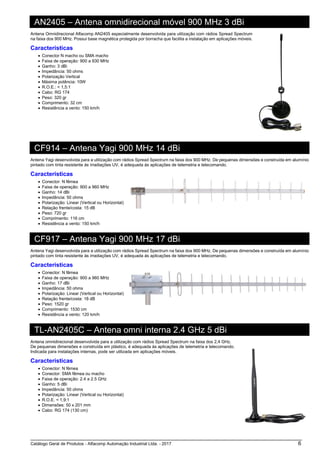

AN2405 – Antena omnidirecional móvel 900 MHz 3 dBi
Antena Omnidirecional Alfacomp AN2405 especialmente desenvolvida para utilização com rádios Spread Spectrum
na faixa dos 900 MHz. Possui base magnética protegida por borracha que facilita a instalação em aplicações móveis.
Características
• Conector N macho ou SMA macho
• Ganho: 3 dBi
• Polarização Vertical
• Máxima potência: 10W
• R.O.E.: < 1,5:1
• Cabo: RG 174
• Peso: 320 gr
CF914 – Antena Yagi 900 MHz 14 dBi
Antena Yagi desenvolvida para a utilização com rádios Spread Spectrum na faixa dos 900 MHz. De pequenas dimensões e construída em alumínio
pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando.
Características
• Ganho: 14 dBi
• Polarização: Linear (Vertical ou Horizontal)
• Relação frente/costa: 15 dB
• Peso: 720 gr
CF917 – Antena Yagi 900 MHz 17 dBi
Antena Yagi desenvolvida para a utilização com rádios Spread Spectrum na faixa dos 900 MHz. De pequenas dimensões e construída em alumínio
pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando.
Características
• Ganho: 17 dBi
• Peso: 1520 gr
TL-AN2405C – Antena omni interna 2.4 GHz 5 dBi
Antena omnidirecional desenvolvida para a utilização com rádios Spread Spectrum na faixa dos 2,4 GHz.
De pequenas dimensões e construída em plástico, é adequada às aplicações de telemetria e telecomando.
Indicada para instalações internas, pode ser utilizada em aplicações móveis.
Características
• Conector: SMA fêmea ou macho
• Faixa de operação: 2.4 a 2.5 GHz
• Ganho: 5 dBi
• R.O.E. < 1,9:1
• Dimensões: 50 x 201 mm
• Cabo: RG 174 (130 cm)

MM2412S60 – Antena setorial 2.4 GHz 12 dBi
Antena Setorial desenvolvida para a utilização com rádios Spread Spectrum na faixa dos 2,4 GHz. De pequenas dimensões e construída em
alumínio pintado com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando.
Suporte em alumínio anodizado com ajuste de ângulo. Proteção em polipropileno resistente a raios UV a prova
d’água.
Características
• Ganho: 12 dBi
• Ângulo de abertura: 60 graus
• Diâmetro: 17 cm
MM2415 – Antena omnidirecional 2.4 GHz 15 dBi
Antena omnidirecional Alfacomp MM2415 especialmente desenvolvida para utilização com rádios Spread
Spectrum na faixa dos 2.4 GHz. De pequenas dimensões e construída em alumínio e fibra de vidro pintada
com tinta resistente às irradiações UV, é adequada às aplicações de telemetria e telecomando.
Características
• Ganho: 15 dBi
• Máxima potência: 50W
• R.O.E. < 1,5:1
• Peso: 1100 gr
MM2425 – Antena parábola de grade direcional 2.4 GHz 25 dBi
Antena de alto ganho para recepção e transmissão de dados nos sistemas wireless na frequência de 2.4 GHz.
Características
• Homologada pela Anatel com 25 dBi
• Alta relação frente/costa
• Maior ganho e menor VSWR da categoria
• Baixo percentual de ruído
• Possui polarização vertical ou horizontal
• Dipolo injetado
• Compatível com equipamentos Wi-Fi em 2.4 GHz
• Sistema de fixação com ajuste preciso de elevação e direcionamento
• Cabo RGC 213 de alta performance
• Disponível com conector N Fêmea ou N Macho
• Suporte e acessórios em alumínio anodizado
• Ganho: 25 dBi
• Polarização: Linear vertical ou horizontal
• Máxima potência: 50 Watts
• Largura de faixa: 120MHz
• Cabo: RG 213
• Peso: 3000 g
• Dimensões: 675 x 800 mm

Cabos
Cabos de RF montados
Cabos montados para interligações de rádios, protetores contra surtos e antenas. Comprimentos
sob consulta.
Modelos
• CB3100: Cabo Interno de RF rádio SD225U1 ao Centelhador (BNC / RG58)
• CB3101: Cabo Interliga RM2060 ao Centelhador (SMA / RG58)
Cabos seriais montados
Cabos montados para interligações de equipamentos com portas seriais. Comprimentos
sob consulta. Modelos:
• CB3150: Cabo Serial Interliga 2060LR ao PC (DB9F E DB9F)
• CB3151: Cabo Serial Interliga Modem ao SD225U1 (DB9F E DB9F)
• CB3152: Cabo Extensão Serial (DB9F E DB9M)
• CB3153: Cabo Serial Interliga Modem ao PC (DB9-F E DB9M)
• CB3154: Cabo Serial Interliga T96 ao PC (DB15M E DB9F)
• CB3155: Cabo Serial Interliga Modem ao PL104 (DB9-F E RJ45)
• CB3156: Cabo Serial Interliga PL104 ao T96 (RJ45 E DB15M)
• CB3157: Cabo Serial Interliga BCM ao Modem (RJ45 E DB9M)
• CB3158: Cabo Serial Interliga 2060LR ao CLP Atos (DB9F e RJ12)
• CB3159: Cabo Serial Interliga 2-2060LR ao CLP Atos (2-DB9F e RJ12)
• CB3160: Cabo Serial Interliga 2060LR ao CS485 (DB9F e DB9M)
• CB3161: Cabo Serial Interliga RM2060 ao PC (RJ12 e DB9F)
• CB3162: Cabo Serial Interliga 2 SD225U1
• CB3163: Cabo Serial Interliga Modem ao FBs – PORT2
• ACA20: Cabo de programação dos CLPs Haiwell
CLPs – Controladores Lógicos Programáveis
DUO 350
A Série Duo atende aplicações em que controle e supervisão são fundamentais em um único produto e ambiente. Os poderosos recursos do DUO,
entre eles simulação de software, possibilitam aplicações stand alone ou em redes distribuídas.
Características do software de programação
• Simulador de software;
• Configuração do controle e da interface em ambiente integrado Windows;
• Software Intuitivo;
• Programação disponível em 5 linguagens, compatível com norma IEC 61131-3: Ladder
Diagram (LD), Structure Text (ST), Instruction List (IL), Function Block Diagram (FBD),
Sequential Function Chart (SFC);
• Utilização de mais de um tipo de linguagem na mesma aplicação.
Principais características
• Poderosa CPU com software de processamento digital e analógico;
• Display gráfico de 3,2”, configurável em ambiente integrado de programação;
• 25 teclas, sendo 7 teclas de funções principais com recurso de softkeys;
• 20 entradas digitais rápidas configuráveis para 2 contadores bidirecionais ou 4 contadores
unidirecionais;
• 16 saídas digitais a transistor (DUO 350);
• 14 saídas digitais a relé e 2 a transistor (DUO 351);
• Saídas rápidas configuráveis para PTO, PWM/Frequência;
• 4 entradas analógicas configuráveis para 0 a 10 V, 0 a 20 mA ou 4 a 20 mA, com 12 bits de resolução;
• 2 saídas analógicas configuráveis para 0 a 10 V ou 0 a 20 mA, com 12 bits de resolução;
• 2 portas comunicação (1 x RS232 e 1 x RS485) com MODBUS mestre e escravo nativo.

CLP Haiwell
CLPs versáteis para uso geral em automação de processos e máquinas nas mais diversas aplicações industriais em que alto desempenho e ótimo
custo-benefício são necessários.
Características gerais da família de CLPs Haiwell
48K passos de programação Arquitetura ARM Conectores extraíveis
Alimentação 220 VCA ou 24 VCC RS232 e RS485 Ethernet opcional
Até 5 portas COM simultâneas MODBUS RTU e ASCII Free Communication Protocol
Haiwell High Speed Protocol Atende a IEC61131 MODBUS TCP
Software de programação gratuito 3 níveis de senhas 32 malhas de PID
Programação em Ladder (LD), Diagrama de blocos(FBD) e Lista de instruções(IL)
10 páginas de monitoração de variáveis on-line
Ambiente de programação com 100% de simulação
Programação remota via Ethernet
Dimensionamento das CPUs
93×95×82 mm 131×95×82 mm 177×95×82 mm
10 pontos 16 pontos 24 pontos 32 pontos 48 pontos 60 pontos
6 IN + 4 OUT 8 IN + 8 OUT 12 IN + 12 OUT 16 IN + 16 OUT 28 IN + 20 OUT 36 IN + 24 OUT
Caracterização das séries C, T, H e N
Série Aplicação Particularidade
C
Baixo custo Não expansível
T
Uso geral 2 Enconders A/B em 200kHz
2 Step motors em 200 kHz
Até 7 módulos de expansão
H
Alto desempenho
Alta velocidade de processamento
4 Enconders A/B em 200kHz
4 Step motors em 200 kHz
N
Controle de movimentação
Alta velocidade de processamento
4, 6 e 8 Enconders A/B em 200kHz
4, 6 e 8 Step motors em 200 kHz

Especificação do modelo do CLP
T 48 S 0 T – e
Ethernet e: Porta Ethernet integrada
vazio: Sem porta Ethernet integrada
Tipo de saída R: Relé
T: Transistor NPN
P: Transistor PNP
Alimentação 0: 24 VCC
2: 220 VCA
Especificação S: CLP padrão com IOs digitais
Número de IOs 10, 16, 20, 24, 32, 40, 48 e 60 pontos de IO
Série do CLP
C: Econômica
T: Uso geral
H: Alto desempenho
N: Controle de movimentação
Módulos digitais de expansão（-e: porta Ethernet integrada）
Ethernet integrada Sem Ethernet Especificações
Dimensões24 VCC 220 VCA 24 VCC 220 VCA IN OUT Comunicação
H08DI 8 30×95×82 mm
H08DOR 8R
H08DOT 8T
H08XDR 4 4R
H08XDT 4 4T
H16DI 16 RS485
Funciona como remota
70×95×82 mm
H16DOR 16R
H16DOT 16T
H16XDR 8 8R
H16XDT 8 8T
H24DI-e H24DI2-e H24DI H24DI2 24 RS485
Funciona como remota 93×95×82 mmH24XDR-e H24XDR2-e H24XDR H24XDR2 12 12R
H24XDT-e H24XDT2-e H24XDT H24XDT2 12 12T
H40DI-e H40DI2-e H40DI H40DI2 40 RS485
131×95×82
mmH36DOR-e H36DOR2-e H36DOR H36DOR2 36R
H36DOT-e H36DOT2-e H36DOT H36DOT2 36T
H40XDR-e H40XDR2-e H40XDR H40XDR2 20 20R
H40XDT-e H40XDT2-e H40XDT H40XDT2 20 20T
H64XDR-e H64XDR2-e H64XDR H64XDR2 32 32R RS485
177×95×82
mmH64XDT-e H64XDT2-e H64XDT H64XDT2 32 32T
Podem ser utilizados como módulos de expansão em todos os CLPs Haiwell. Módulos digitais com mais de 8 pontos possuem porta RS485 também
podem ser utilizados como IOs remotos. Módulos com porta Ethernet e porta RS485 podem ser utilizados como IOs remotos em instalações
distribuídas.
Módulos analógicos de expansão（-e: porta Ethernet integrada）
Ethernet integrada Sem Ethernet Especificações
Dimensões24 VCC 220 VCA 24 VCC 220 VCA AI AO Resolução Comunicação
H04DT 4 Canais de temperatura com
sensor DS18B20
9~12 bits
30×95×82mm
H32DT 32 Canais de temperatura
com sensor DS18B20
9~12 bits RS485
S04AI S04AI2 4 12 bits RS485
70×95×82 mm
S04AO S04AO2 4 12 bits
S04XA S04XA2 2 2 12 bits
H04RC H04RC2 4 termoresistências 16 bits
H04TC H04TC2 4 termopares 16 bits
H08TC H08TC2 8 termopares 16 bits
S08AI-e S08AI2-e S08AI S08AI2 8 12 bits RS485
93×95×82 mm
S08AO-e S08AO2-e S08AO S08AO2 8 12 bits
S08XA-e S08XA2-e S08XA S08XA2 4 4 12 bits
H08RC-e H08RC2-e H08RC H08RC2 8 termoresistências 16 bits
H02PW-e H02PW 2 canais de saída de tensão e
corrente controlados e medidos 12 bits
RS485
Podem ser utilizados como módulos de expansão em todos os CLPs Haiwell. Módulos que possuem porta RS485 também podem ser utilizados como
IOs remotos. Módulos com porta Ethernet e porta RS485 podem ser utilizados como IOs remotos em instalações distribuídas. Canais analógicos AI,

AO possuem 6 tipos de sinais: [4,20]mA, [1,5]V, [0,20]mA, [0,5]V, [0,10]V, [-10,10]V. Termoresistências suportadas: PT100, PT1000, Cu50,
Cu100. Termopares suportados: S, K, T, E, J, B, N, R, Wre3/25, Wre5/26, [0,20]mV, [0,50]mV, [0,100]mV;
Módulos de comunicação e acessórios
Modelo Especificações Dimensões
S01RS Módulo de comunicação isolado com 1 porta RS232/RS45. Protocolos: MODBUS RTU/ASCII, Freedom
communication protocol, Haiwell high speed. Baud rate: 1200 a 57600 bps.
30×95×82
mm
S01GL Módulo de comunicação isolado com 1 porta RS232/RS45. Protocolos: MODBUS RTU/ASCII, Freedom
communication protocol, Haiwell high speed. Baud rate: 1200 a 115200 bps.
H01ZB Módulo de comunicação Zigbee.
PC2ZB Módulo de comunicação Zigbee para conectar ao PC. 48x70x24
mm
ACA20 Cabo de programação RS232.
(DB9/mini DIN – comprimento 2 metros)
2.0 m
Podem ser utilizados como módulos de expansão para os CLPs Haiwell das séries T, H e N.
Conectores
Conectores SMA
Os conectores da Série SMA têm impedância de 50Ω e são fabricados de acordo com as normas IEC 169-15 e MIL-C 39012. São utilizados em
estações de base, instrumentação, controle de processos, telecomunicações e redes.
Características
• Impedância: 50 Ω
• Frequência de operação: 0 a 12 GHz em cabos flexíveis - 0 a 18 GHz em cabos semirrígidos
• Tensão máxima de operação: 750 Volts
• Tensão máxima de teste: 1000 Volts RMS
• VSWR: ≤ 1,05 + 0,01 f(GHz)
• Perda de retorno: 20 dB até 4 GHz
• Perda de inserção: máx. 0,1 √f(GHz) dB
• Resistência de contato: contato central: ≤ 3 mΩ - contato externo: ≤ 2,5 mΩ
• Resistência de isolação: ≥ 5GΩ min
• Resistência de isolação após conexão: ≥ 200MΩ min
• Temperatura de operação: -65ºC a 165ºC
Conector N para RG58
Os conectores da Série N com impedância de 50 Ω são fabricados de acordo as normas IEC 169-16, MIL-C-39012 e MIL-55339. Sua utilização
principal é na conexão de cabos coaxiais de RF padrão RG58. São utilizados em antenas, instrumentação, estações de base, celular, rádio de
micro-ondas, radar, radiodifusão e redes de computadores.
Características
• Impedância: 50 Ω
• Frequência de operação: 0 – 11 GHz
• VSWR: ≤ 1,3 até 4 GHz
• Perda de inserção: 0,15 dB até 4 GHz
• Resistência de isolação: ≥ 5GΩ min
• Resistência de isolação após conexão: ≥ 200MΩ min
• Resistência de contato: ≤ 1 mΩ

Conector N para RG213
Os conectores da Série N com impedância de 50 Ω são fabricados de acordo as normas IEC 169-16, MIL-C-39012 e MIL-55339. Sua utilização
principal é na conexão de cabos coaxiais de RF padrão RG58. São utilizados em antenas, instrumentação, estações de base, celular, rádio de
micro-ondas, radar, radiodifusão e redes de computadores.
Características
Derivador N
Os conectores da Série N com impedância de 50 Ω são fabricados de acordo as normas IEC 169-16, MIL-C-39012 e MIL-55339. O divisor CN3205
permite interligar antenas em paralelo para formar arranjos do sistema irradiante. São utilizados em antenas, instrumentação, estações de base,
celular, rádio de micro-ondas, radar, radiodifusão e redes de computadores. O divisor CN3205 permite interligar antenas em paralelo para formar
arranjos do sistema irradiante.
Características
Conectores BNC
Os conectores da Série BNC com impedância de 50 Ω são fabricados de acordo as Normas IEC 169-8
e MIL-C 39012. São utilizados principalmente em telecomunicações, VHF, sinais de controle,
monitoração e redes de computadores, antenas, osciloscópios, rádios, setor automotivo e em
equipamentos médicos.
Características
• Impedância: 50 Ω
• Frequência de operação: 0 a 4 GHz
• VSWR: conector reto: ≤ 1,3 até 4 GHz - conector angular: ≤ 1,35 até 4 GHz
• Perda de retorno: conector reto: 18 dB até 4 GHz - conector angular: 17 dB até 4 GHz
• Resistência de contato: contato central: ≤ 2,5 mΩ - contato externo: ≤ 1,0 mΩ
• Resistência de isolação após conexão: ≥ 200MΩ min

Protetor contra surtos duplo N
Também conhecido como centelhador de RF, este dispositivo protege a conexão entre o rádio e a antena contra surtos. Possui as mesmas
características elétricas dos conectores da linha N e é composto por duas conexões N fêmeas.
Características
Fontes de alimentação
2061 – Fonte de alimentação com bateria
Fonte de alimentação chaveada especialmente desenvolvida para alimentar um CLP e um rádio modem.
Dotado de bateria interna de 12 V / 7 Ah, fornece em suas saídas as tensões de 24 V para o CLP e 12 V
para o rádio. Enquanto a alimentação está presente na entrada CA, o módulo mantém a carga na bateria.
Quando acontece a interrupção da energia da rede, a bateria sustenta o fornecimento nas saídas de 24 V e
12 V.
Características
• Alimentação: 95 V a 250 V CA
• Saídas: 24 VDC/2,0 A e 12 VDC/1,5A.
• Ripple menor que 2% das tensões nominais de saída.
• Corrente de carga da bateria: 400 mA máximo.
• Consumo: 100 W.
• Led indicador de fonte ativa.
• Proteção contra curtos nas saídas, sobre tensão na entrada e sobre aquecimento.
• Saída digital em 24 V indicando a presença de energia na entrada CA do módulo. Pode ser ligada a
uma entrada digital do CLP para alarmar falta de energia na rede da instalação.
• Temperatura de operação: 0o
a 50o
C.
S-25 – Fonte de alimentação chaveada 25W (12 ou 24V)
Entrada AC universal (Full range). Proteções contra curto-circuito, sobrecarga e sobre tensão. Resfriamento por convecção do ar. LED indicador
de energização. Teste burn-in em fábrica de 100%.
ESPECIFICAÇÕES TÉCNICAS
Modelo S-25-12 S-25-24
Tensão de saída 12V 24V
Corrente nominal 2,0A 1,0A
Ripple máximo 120 mV 200 mV
Ajuste de tensão 10% 10%
Regulação de linha 1,0%
Regulação de carga 1,0%
Tensão de entrada automática 90 a 264 VCA
Frequência de entrada 50 a 60 Hz
Corrente de entrada 0,4 A (110 VCA) / 0,2 A (220 VCA)
Temperatura de operação -20o
C a + 60o
C
Umidade 20 a 90% (não condensante)
Dimensões 85 x 58 x 38 mm

Entrada AC selecionável. Proteções contra curto-circuito, sobrecarga e sobre tensão. Resfriamento por convecção do ar. LED indicador de
energização. Teste burn-in em fábrica de 100%. Capacitores eletrolíticos de longa vida (105o
C). Alta eficiência, longa vida e alta confiabilidade.
Modelo S-75-12 S-75-24
Tensão de entrada selecionável 85 a 132 (110 VCA) / 180 a 264 (220 VCA)
C a + 60o
C
Modelo S-150-12 S-150-24
C a + 60o
C
Modelo S-250-12 S-250-24
Corrente nominal 20A 10A
Corrente de entrada 3,1 A (110 VCA) 1,6 A (220 VCA)
C a + 60o
C

Iluminadores de painel
SW3301 – Iluminador de painel
O Iluminador de Painel SW3301 desempenha as seguintes funções:
• Iluminação de painéis elétricos compactos
• Sinalização de porta aberta
• Chave fim de curso
De dimensões compactas, o SW3301 pode ser alimentado por 24 VCC, 110 VCA ou 220
VCA. A chave fim de curso é do tipo NF. Quando a porta do painel é aberta, a chave é
liberada, acionando a iluminação e acionando o relé que fecha o contato NA do conector. O
contato NA pode ser ligado a uma entrada digital de CLP, alarmando que a porta está aberta.
Características
• Tensão de alimentação: 24 VCC, 110 VCA ou 220 VCA (selecionável pela conexão)
• Elementos de iluminação: 12 LEDs brancos de alta intensidade
• Comutador: Chave fim de curso NF
• Dimensões: Altura 24 x Largura 56 x Profundidade 65 mm
• Formato: Gabinete metálico
Insensibilizadores
Kit para insensibilizador
O Insensibilizador de suínos é um equipamento eletrônico que gera tensões e correntes
em alta frequência e onda quadrada, utilizado para efetuar a insensibilização de suínos no
momento do abate.
A utilização da alta frequência com controle da potência aplicada, em lugar de utilizar
tensão senoidal a 60 Hz, demonstrou diminuição das ocorrências de hematomas,
salpicamentos e quebras de ossos, levando a uma melhora na qualidade da carne.
O Insensibilizador retifica a tensão de alimentação (220VCA) gerando uma tensão DC de
311 volts. Esta tensão é utilizada por um circuito de chaveamento em ponte que alimenta
um transformador isolador com uma onda quadrada de 311 volts pico a pico e com
frequência e largura de pulsos ajustáveis. A saída do transformador constitui a tensão de
insensibilização.
Interfaces analógicas
IA2801 – Saída analógica em 0 a 10 V e 4 a 20mA
O módulo ALFACOMP IA2801 consiste em uma solução de alto desempenho e baixo custo para conversão de pulsos
de uma saída digital de CLP para sinal analógico de tensão e corrente. De formato adequado para montagem em painéis
elétricos de automação industrial, é alojado em gabinete metálico para encaixe em trilho DIN.
O módulo efetua a conversão de pulsos, na faixa de 1 a 255 pulsos, em tensão analógica de 0 a 10V e corrente analógica
de 4 a 20mA. Se a quantidade de pulsos for maior que 255 pulsos, o conversor leva as saídas analógicas para o fundo
de escala, 10V e 20mA. A totalização dos pulsos é encerrada quando houver um intervalo maior que 0,5 segundos.
Após transcorrido esse intervalo, a saída analógica é atualizada. Se a entrada de pulsos for silenciada por 30 segundos,
as saídas analógicas são zeradas.
Características
• Tensão de Alimentação: +24 VCC
• Consumo de energia: 100 mA max.
• Entrada: Trem de pulsos (1 a 255 pulsos com amplitude de 24Vpp)
• Saídas: Tensão: 0 a 10V - 50mA máx. (Resistência de carga: >200Ω ) - Corrente: 4 a 20mA ( Resistência de
carga: <500Ω )
• Temperatura de operação: -40° a +80°C
• Umidade: 10% a 90% (não condensante)
• Dimensões (montado em trilho DIN horizontal): Altura 73 x Largura 23 x Profundidade 51 mm
• Forma: Placa eletrônica alojada em gabinete metálico para encaixe em trilho DIN

IA2820 – 8 entradas analógicas em 4 a 20mA – conversor multiplexado
A interface analógica IA2820 constitui um conversor multiplexado de sinais. Tem a capacidade de converter
até 8 sinais analógicos de corrente de 4 a 20 mA gerando uma saída em pulsos, de frequência proporcional
à entrada selecionada. Sua utilização destina-se às configurações de CLP que possuem entrada de
contagem rápida, viabilizando aquisição de até 8 sinais analógicos por módulo IA2820 a um preço
extremamente competitivo. Para cada entrada analógica, o módulo é dotado de conexão destacável e com:
24 V, Sinal e GND. Dessa forma, o módulo funciona também como borneira, economizando espaço e
tempo de montagem.
Características
• Alimentação: 18 a 30 VDC.
• Consumo: 200 mA máximo (considerando todos os sensores a dois fios e transmitindo sinal máximo
de 20mA).
• Entradas analógicas: 8 entradas 4 a 20mA - Impedância de 220 ohms.
• Saída: pulsos com amplitude da tensão de alimentação e frequência de 600 a 3000 Hz.
• Entradas de Seleção: 3 entradas em 24 VDC.
• Proteções: entradas analógicas e conexão aos 24 V protegidas por supressor de transientes
(Transorb) e fusíveis rearmáveis (PTC). Proteção de 600 W por 1 ms com tempo de reposta menor
de 5 ps.
• Dimensões: Largura 23 mm, Altura 103 mm, Profundidade 101 mm (conectores incluídos). O módulo
é construído em gabinete metálico com fixação para trilho DIN.
Interfaces digitais
ID2901 – Isolador a relé
O módulo ID2901 constitui um isolador a relé para uma saída digital de 24V.
Características
• Tensão de Acionamento: 24 VCC
• Corrente de saída: 1A em 220VCA
• Dimensões: 70 x 50 x 20 mm
• Led indicador de estado
• Aplicação: comutação de cargas em quadros de comando e automação
2004 – Isolador a relé para 4 saídas digitais
O módulo Alfacomp 2004 constitui um isolador a relé para 4 saídas digitais de 24V. As bobinas dos relés
têm uma ligação em comum no borne 0V. O módulo possui 4 saídas independentes e isoladas; S0 até
S3.
Características
• Tensão de Acionamento: 24 VCC
• Corrente de saída: 1A em 220VCA
• Aplicação: comutação de cargas em quadros de comando e automação

ID2908 – Isolador a relé para 8 saídas digitais
O módulo ID2908 constitui um isolador a relé para 8 saídas digitais de 24V. As bobinas dos relés têm uma
ligação em comum no borne 0V. O módulo possui 8 saídas independentes e isoladas; S0 até S7.
Ocupando apenas 23 mm no trilho DIN, o módulo funciona como borneira, simplificando a montagem de
quadros de comando e economizando espaço. 8 LEDs indicam o estado dos relés. As conexões são por
bornes destacáveis, facilitando a troca rápida de módulos.
Características
• Tensão de acionamento: 24 VCC
• Capacidade de comutação: 1A em 220 VCA
• Indicação: 8 LEDs indicam o estado dos relés
• Dimensões: Altura 88 x Largura 23 x Profundidade 74 mm (conectores incluídos)
• Formato: placa eletrônica em suporte metálico aberto e fixação para trilho DIN
Interfaces seriais
CS485-V – Conversor serial RS232/RS485
O conversor serial CS485-V consiste em uma solução de alto desempenho e baixo custo para
conversão do padrão serial RS232 em RS485. De formato adequado para montagem em
painéis elétricos de automação industrial, é alojado em gabinete metálico para encaixe em trilho
DIN e pode ser alimentado por tensão CC de 10 a 30V. O conversor suporta taxas de
comunicação de 1200 a 57600 bps sem necessidade de ajustes. O padrão RS485 permite a
comunicação de até 32 dispositivos em distâncias de até 1200 metros.
Características
• Tensão de alimentação: 10 a 30 VCC
• Porta serial 1 – RS232: RJ12
• Porta serial 2 – RS485: Borne destacável com 5 conexões
• Velocidade serial: 1200 a 57600 bps
• Consumo de energia: 70 mA max
• Temperatura de operação: -40° a +80°C
• Dimensões: Altura 79 x Largura 23 x Profundidade 58 mm (conectores incluídos)
• Proteções: a porta RS485 é dotada de dispositivos do tipo Transorb para proteção contra
surtos de tensão
CS-Ethernet – Conversor serial Ethernet
O conversor CS-Ethernet consiste em uma solução de alto desempenho e baixo custo para conversão do
padrão TCP/IP para serial RS232/RS485. De formato adequado para montagem em painéis elétricos de
automação industrial, é alojado em gabinete metálico para encaixe em trilho DIN e pode ser alimentado por
tensão CC de 10 a 30V. O conversor suporta taxas de comunicação de 300 a 230400 bps nas portas RS232
e RS485, sem necessidade de ajustes. O padrão RS485 permite a comunicação de até 32 dispositivos em
distâncias de até 1200 metros.
Características
• Tensão de Alimentação: 10 a 30 VCC
• Porta Ethernet: RJ45
• Velocidade Ethernet: 10Mbps
• Protocolos: DHCP, TCP/IP, TCP/IP-MODBUS
• Porta serial 1 – RS232: RJ12
• Porta serial 2 – RS485: Borne destacável com 5 conexões
• Consumo de energia: 240 mA Max
• Temperatura de operação: 0° a +70°C
• Dimensões (montado em trilho DIN horizontal): Altura 70 x Largura 25 x Profundidade 60 mm
• Proteções: A porta RS485 é dotada de dispositivos do tipo Transorb para proteção contra surtos de
tensão

Medidores e indicadores
ST9250R - Multimedidor de grandezas elétricas
Os registradores de grandezas elétricas ST9250R atuam como poderosos sistemas de monitoramento de energia elétrica, avaliando de forma
contínua e em tempo real a tensão e a corrente nas três fases pelo método True RMS, permitindo o cálculo preciso de todos os itens de interesse.
Os parâmetros do registrador podem ser ajustados no próprio equipamento, através de uma interface amigável ou via interface serial padrão
elétrico RS-485, pelo protocolo MODBUS-RTU.
Características
• Entrada trifásica
• Display simultâneo das três fases
• Ligação delta ou estrela, com ou sem neutro
• Relação de TC x/5A
• Medição de tensão até 600VCA ou com TP
• Memória para 12.000 registros
• Porta serial RS485 e protocolo MODBUS RTU
• Cálculo de harmônicos até 49a
• True RMS
• Alimentação independente de 80 a 270 VCA
• Caixa DIN 98x98x75
• Fixação em trilho DIN
• Software supervisório
Módulos GPRS
DL2016 – Datalogger GPRS
O datalogger DL2016 da Alfacomp é um dispositivo capaz de coletar, armazenar, controlar, rastrear, enviar e receber dados via rede GSM/GPRS.
Através das IOs que o equipamento possui, ele possibilita o controle e monitoramento de grandezas elétricas e ou físicas como, por exemplo,
tensão, corrente, temperatura, velocidade do vento, nível de água, quantidade de chuva e também o controle de cargas de potência através dos
três relés de saída. Estas IOs também podem ser lidas ou controladas através de comandos SMS.
Características
• Tensão de Alimentação: 8 a 30 VCC
• Carregador de bateria: para baterias de 7,2V/1500mAh
• Interfaces Seriais: RS232 e RS485
• Protocolos: Smart M2M, MQTT e MODBUS
• Entradas Digitais: 06 entradas digitais
• Saídas Digitais: 03 saídas digitais a relê
• Entradas Analógicas: 07 entradas analógicas de 12 bits
• GPS: antena ativa externa
• GPRS: entrada para dois SIM CARDs (SIM 1, SIM 2)
• Consumo de energia: 260mA Max
• Temperatura de operação: 0° a +60°C
• Dimensões (montado em trilho DIN horizontal): 110 x 95 x 40mm

Painéis de telemetria
PT5200 – Repetidoras e Conversores para CCO
Os painéis da família PT5200 são destinados a comunicação entre CCO e estações remotas de telemetria. Foram desenhados para abrigar uma
fonte de alimentação e um elemento de comunicação. Também estão disponíveis os modelos com dois elementos de comunicação para uso em
repetidoras.
Características
• Fonte de alimentação 24V
• Bateria interna de 7Ah (somente repetidoras)
• Elemento de comunicação (Conforme tabela abaixo)
• Seccionador, DPS e tomada SW3300
Elementos de Comunicação
PT5200-CS485 Conversor Serial RS232 / RS485 – Alfacomp CS485-V
PT5200-CSETH Conversor Serial / Ethernet – Alfacomp CS-Ethernet
PT5200-RM2071 Radio Modem 2.4GHz, 60mW – Alfacomp RM2071
PT5200-RM2060 Radio Modem 900MHz, 1W – Alfacomp RM2060
PT5200-GPRS Modem GPRS Quadriband, 2 SIM Cards
PT5200-2RM2071 02 Rádios Modem 2.4GHz, 60mW – Alfacomp RM2071
PT5200-2RM2060 02 Rádios Modem 900MHz, 1W – Alfacomp RM2060
PT5401 e PT5403 – Controle de reservatório por relé de nível via rádio
Os painéis são baseados no CLP Altus FBs. O painel PT5401 abriga um relé de nível e transmite o estado desse ao PT5403 que aciona um relé
para comandar a moto bomba da elevatória.
Características
• CLP Altus FBs 14 MATJ
• Rádio modem ou conversor RS232/RS485 ou CS485V
• Seccionador, DPS e tomada, SW3300
• Iluminador de painel SW3301
• Detector de porta aberta
• 1 entrada digital com relé de nível (PT5401)
• 1 saída digital a relé (PT5403)

PT5410 – Monitoração de reservatórios e comando de elevatórias
Por possuir entradas e saídas digitais e entradas analógicas, este modelo é adequado à monitoração
de reservatórios que nível, vazão e pressão, assim como pode ser instalado em elevatórias equipadas
com medidores de pressão, vazão entre outros transdutores.
Características
• 6 entradas digitais livres
• 3 saídas digitais a relé com o módulo 2004
• 8 entradas analógicas em 4 a 20 mA – IA2820
PT5420– Controle de elevatórias
O painel de telemetria PT5420 é baseado no CLP FBs-14MATJ e destina-se ao uso em instalações de
saneamento tais como pontos de macro medição, reservatórios e pontos de medição de pressão e
controle de elevatórias. Dotado de fonte de alimentação com bateria, pode ser instalado em postes e ao
tempo.
Características
• Fonte de alimentação com bateria Alfacomp 2061
• 5 entradas digitais em 24V livres. Podem ser ligadas ao sinal pulsado dos totalizadores de macro
medidores
• 3 saídas digitais a relé com o módulo ID2908
• 8 entradas analógica em 4 a 20 mA com o módulo IA2820
PT5430 – Monitoração de nível, pressão e vazão via GPRS –
alimentação CA
O painel de telemetria PT5430 é baseado no CLP FBs-14MATJ, e se destina ao uso em instalações de saneamento tais como pontos de macro
medição, reservatórios e pontos de medição de pressão. O painel pode ser instalado ao tempo e em
postes.
Características
• Rádio modem GPRS/GSM
• Fonte de alimentação ininterrupta
• 2 baterias 12V/1,5Ah

alimentação CA
O painel de telemetria PT5430 é baseado no CLP FBs-14MATJ, e se destina ao uso em
instalações de saneamento tais como pontos de macro medição, reservatórios e pontos
de medição de pressão. O painel pode ser instalado ao tempo e em postes.
Características
• Rádio modem GPRS/GSM
• Fonte de alimentação ininterrupta
• 2 baterias 12V/1,5Ah
alimentação solar
O painel de telemetria PT5431 é baseado no CLP FBs-14MATJ, e se destina ao uso em
instalações de saneamento, tais como pontos de macromedição, reservatórios e pontos de
medição de pressão. Dotado de regulador de energia para célula solar e baterias, funciona
em locais sem rede elétrica.
Características
• Rádio modem GPRS/GSM Marthe A820
• Regulador de carga para painel solar
• 7 baterias 12V/7Ah

PT5500 – Painéis de telemetria com IHM para reservatórios e
elevatórias de água e esgoto
Os painéis são baseados no CLP DUO 350 de marca ALTUS. Os equipamentos destinam-se ao uso em instalações de saneamento, tais como
elevatórias de água e esgoto, pontos de macro medição e reservatórios.
Características
• CLP dotado de IHM, relógio de tempo real, uma porta
serial RS232 e uma RS485, modelo Altus DUO 350
• Fonte de alimentação com bateria Alfacomp 2061
• 15 entradas digitais livres em 24VDC
• 8 saídas digitais a relé com o módulo ID2908
• 8 entradas analógica em 4 a 20 mA com o módulo
IA2820
• 2 saídas analógicas
• Manopla frontal para seleção Manual/Automático
CCO Touch – Painel para CCO com IHM de 10”
O painel de telemetria CCO TOUCH substitui com vantagens de preço e espaço um computador
rodando software supervisório em um CCO (Centro de Controle e Operação).
Características
• IHM touch screen de 10”
• Rádio modem spread spectrum em 900 MHz
• Fonte de alimentação com bateria
• Espaço para instalar IOs locais
• Proteções contra surto
• Iluminador de painel a LED
CCO Mini Touch – Painel para CCO com IHM de 7”
O painel de telemetria CCO Mini Touch substitui com vantagens de preço e espaço um computador
Características
• IHM touch screen de 7”

CCO Micro Touch – Painel para CCO com IHM de 4,3”
O painel de telemetria CCO Micro Touch substitui com vantagens de preço e espaço um computador
Características
• IHM touch screen de 4,3”
Protetores contra surtos
SW3300 – Seccionador, tomada e DPS
O módulo Alfacomp SW3300 foi projetado para compor painéis elétricos de comando e automação. Por incluir diversas funções em um módulo
único, o dispositivo simplifica a montagem do quadro, contribui para layouts mais compactos e integra as seguintes funções:
• Seccionamento
• Proteção contra sobre corrente por meio de fusíveis
• Proteção contra sobre tensões por meio de varistores
• Tomada bipolar com terra
• Sinalização luminosa de energização
Características
• Tensão de utilização: 110 ou 220 V entre Fase e Neutro
• Corrente nominal máxima: 5 A
• Proteção contra sobre corrente: 2 fusíveis de 5 A
• Proteção contra sobre tensões: 3 varistores de óxido metálico com capacidade de 20 KA e
tensão máxima de 275 V
• Forma: Placa eletrônica alojada em suporte metálico com fixação para trilho DIN
• Sinalização: A chave seccionadora possui lâmpada neon que indica o estado ligado
SS2701 – Supressor de surtos para um canal analógico
Protetor de canais analógicos contra surtos elétricos causados por sobre tensões na fiação de campo. Montado em circuito impresso e alojado em
suporte plástico para fixação em trilho DIN, o módulo incorpora dois circuitos de proteção contra surtos, sendo um para evitar que surtos danifiquem
o circuito de alimentação em 24 V e o outro para proteção de um canal analógico. Cada circuito é dotado de fusível, centelhador a gás, varistor de
óxido metálico, diodo supressor e indutores. O módulo substitui com vantagens de custo, espaço e tempo de montagem, um arranjo de dois
protetores, dois fusíveis e 4 bornes. Um dos diferenciais do produto é o fato de ser o único do mercado dotado de fusíveis rearmáveis (PTC).
Características
• Tensão nominal de operação: 24 VCC
• Corrente máxima fornecida pela saída de 24 V (protegido por termistor rearmável): 1 A
• Corrente máxima na entrada de sinal analógico (protegido por termistor rearmável): 50mA
• Resistência máxima: 2,5 ohms
• Tensão de atuação nominal do centelhador a gás: 75 V 10 kA
• Tensão de atuação nominal do varistor de óxido metálico: 33 V
• Tensão de atuação nominal do diodo supressor na saída de 24 V (Transorb): 30 V
• Tensão de atuação nominal do diodo supressor na entrada de sinal (Transorb): 13 V
• Temperatura de operação: -25°C a +60°C
• Frequência máxima (-3 dB / impedância de carga):500 kHz / 240 ohms
• Capacidade de descarga de corrente típica (8/20 μs): 10 kA
• Tensão de supressão para pulso de 1 kV/μs na entrada:40 V
• Potência de absorção do transorb por 1ms: 600W
• Tempo de resposta do transorb: menor que 5 ps
• Corrente de fuga: 1 uA
• Altura 70 mm, Largura 35 mm, Profundidade 40 mm

SS2702 – Supressor de surtos para 4 canais analógicos
Protetor de canais analógicos contra surtos elétricos causados por sobre tensões na fiação de campo. Montado em circuito impresso e alojado em
suporte plástico para fixação em trilho DIN, o módulo incorpora cinco circuitos de proteção contra surtos, sendo um para evitar que surtos danifiquem
o circuito de alimentação em 24 V e os outros quatro para proteção de canais analógicos. Cada circuito é dotado de fusível, centelhador a gás,
varistor de óxido metálico, diodo supressor e indutores. O módulo substitui com vantagens de custo, espaço e tempo de montagem, um arranjo de
quatro protetores, fusíveis e bornes. Um dos diferenciais do produto é o fato de ser o único do mercado dotado de fusíveis rearmáveis (PTC).
Características
• Tensão nominal de operação: 24 VCC
• Corrente máxima fornecida pela saída de 24 V (protegido por fusível): 1A
• Corrente máxima na entrada de sinal analógico (protegido por termistor
rearmável): 50 mA
• Resistência máxima: 2,5 ohms
• Tensão de atuação nominal do centelhador a gás: 75 V 10 kA
• Tensão de atuação nominal do varistor de óxido metálico: 33 V
• Tensão de atuação nominal do diodo supressor na saída de 24 V (Transorb):
30 V
• Tensão de atuação nominal do diodo supressor na entrada de sinal
(Transorb): 13 V
• Temperatura de operação: -25°C a +60°C
• Frequência máxima (-3 dB / impedância de carga):500 kHz / 240 ohms
• Capacidade de descarga de corrente típica (8/20 μs): 10 kA
• Tensão de supressão para pulso de 1 kV/μs na entrada: 40 V
• Potência de absorção do transorb por 1ms: 600 W
• Tempo de resposta do transorb: menor que 5 ps
• Altura 70 mm, Largura 96 mm, Profundidade 40 mm
• Tensão nominal de Entrada: 24 VCC
• Tensão nominal de Saída: 23,3 VCC
• Corrente de saída: 2A
Rádios modem
RM2060 – Rádio modem Spread Spectrum 900 MHz
O transceptor RM2060 incorpora circuito pré-amplificador de sensibilidade ampliada na etapa de
recepção (-110 dBm). A maior sensibilidade o torna mais apropriado às aplicações de distância
estendida. O transceptor Alfacomp RM2060 consiste em uma solução de alto desempenho e baixo
custo para comunicação wireless utilizando tecnologia Spread Spectrum na faixa dos 900 MHz, que
dispensa licença de operação junto a Anatel. Operando em arquitetura servidor/cliente, permite
construir redes ponto a ponto ou ponto-multiponto. Para aumentar a segurança e integridade das
comunicações, os transceptores RM2060 permitem a encriptação dos dados. O transceptor incorpora
as interfaces seriais RS232 e RS485 e permite comunicação simultânea pelas duas portas. O rádio
pode ser instalado junto à antena e alimentado pelo cabo do RS485 ficando a até 100 metros de
distância do CLP ou micro.
Características
• Potência de saída de 1000 mW
• Alcance de até 32 km com visada
• Baud rate serial de 1200 a 115.2 Kbps
• Sensibilidade do receptor de -110 dBm
• Faixa de operação 915-928 MHz
• Conexão RF SMA fêmea
• Conexão serial RS232 RJ12 macho
• Conexão serial RS485 com borne destacável juntamente com a alimentação
• Alimentação: 10 a 30 VCC
• Consumo de energia: 400 mA durante transmissão e 25 mA fora de transmissão (em 24 V).

RM2071 – Rádio modem para chão de fábrica 2.4GHz
O transceptor RM2071 incorpora circuito pré-amplificador com sensibilidade de (–100) dBm. Sua construção
robusta e a simplicidade de utilização o tornam perfeito para a comunicação de dados em chão de fábrica. O
equipamento dispensa licença de operação junto à Anatel e consiste em uma solução de alto desempenho e
baixo custo para comunicação wireless utilizando tecnologia Spread Spectrum na faixa dos 2.4 GHz. Operando
de forma transparente, permite construir redes ponto-a-ponto ou ponto-multiponto. O RM2071 incorpora as
interfaces seriais RS232 e RS485 e permite comunicação simultânea pelas duas portas. O rádio pode ser
instalado junto à antena e alimentado pelo cabo do RS485 ficando até 100 metros distante do CLP ou micro.
Características
• Potência de saída: 60 mW
• Alcance: 100 m em ambiente fechados e 1600 metros com antenas direcionais e visada
• Baud rate serial: 1200 a 115.2 kbps
• Baud rate de RF: 250 kbps
• Software de configuração: Baseado em Windows - fácil utilização
• Número de redes: 13
• Tensão: 10 a 30 VCC
• Consumo de energia: 200 mA durante transmissão e 40 mA fora de transmissão (em 12 V) - 100 mA
durante transmissão e 25 mA fora de transmissão (em 24 V)
KIT RÁDIO ENLACE 1
O KIT RÁDIO ENLACE 1 reúne os equipamentos e materiais necessários para estabelecer a comunicação serial entre dois pontos. O padrão de
comunicação pode ser em RS232 ou RS485. A velocidade serial admitida é de 1.200 a 115.200 bps. O alcance do enlace é de até 30 km com
visada.
Exemplo de aplicação: comunicação entre CLPs.
Características
• 2 Rádio modem SPREAD SPECTRUM 900 MHz
RM2060 - 1W
• 2 Cabo interno de RF com conectores SMA e N macho
• 2 Protetor de surto de RF (Centelhador)
• 2 Cabo externo de RF RGC213 - comprimento 10
metros - com conectores N macho
• 2 Antena Yagi de 14 dBi
• 2 Antena para teste em bancada
• 1 Cabo de programação do rádio modem
• 1 Conector para teste de loop back
• 1 CD contendo softwares de programação e teste
KIT RÁDIO ENLACE 2.4GHz
O KIT Rádio Enlace 2.4 GHz reúne os equipamento e materiais
necessários para estabelecer a comunicação serial entre dois pontos
em chão de fábrica. O padrão de comunicação pode ser em RS232 ou
RS485. A velocidade serial admitida é de 1.200 a 115.200 bps. O
alcance do enlace é de até 500 m se houver visada entre os dois pontos.
Características
• 2 RM2071 - Rádio modem SPREAD SPECTRUM 2.4 GHz -
60mW
• 2 Antena omnidirecional TL-ANT2405C (5 dBi)
• 1 Cabo de programação do rádio modem
• 1 Conector para teste de loop back
• 1 CD contendo softwares de programação e teste

KIT RPE1 – Rádio em ponto elevado
O KIT RPE1 foi concebido para permitir a instalação do rádio RM2060 próximo à antena. Com esta solução,
as perdas no cabo de RF são minimizadas e podemos instalar o rádio afastado do CLP e interligado por
cabo de rede CAT5. A alimentação do rádio e a comunicação em RS485 são transportadas pelo cabo em
distâncias de até 200 metros. O gabinete utilizado tem IP67 e pode ficar ao tempo.
Características
• Gabinete CEMAR CBOX-OB ALT 150x110x70
• 2 prensa-cabos de 9mm
• Placa suporte externa para abraçadeira
• Abraçadeira SUPRENS U-51
• Capacitor eletrolítico 4700uF/35V com fios
• Cabo Alfacomp CB3101 (1 metro) N para SMA
• Trilho de fixação para o rádio
Sensores
VTPL - Transmissor de pressão
O sensor fornece sinal de saída de 4 a 20 mA em loop de 2 fios, ideal para aplicações com longos cabos de conexão. A
baixa tensão necessária para a alimentação do loop de corrente, mínimo de 10V, favorece a conexão em sistemas de
aquisição de dados alimentados com baterias de 12V e painéis solares. A resistência máxima de loop pode ser calculada
conforme a tabela de especificações técnicas. Ideal para estações de bombeamento de água. Pode ficar submerso por
longos períodos sem sofrer danos.
Características
• Saída: 4 a 20 mA
• Tensão de operação: 10 a 28 VCC
• Faixa de medição: 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 bar
• Precisão: 0,25 % do Span
• Temperatura de operação: -10o
C a + 80o
C
• Proteções: contra inversão de polaridade
• Contra transientes
• Carga máxima: em 12V = 250 ohms, em 24V = 850 ohms
• Diafragma: aço inox AISI 304
• Corpo: aço inox AISI 316 ou AISI 304 (sob consulta)
• Cabo: 2 x 22AWG PU / Tubo
• Polaridade: Vermelho (+), Branco (-)
• Grau de proteção: IP 68
• Conexão mecânica: ½” BSP
• Dimensões: 25 mm x 90 mm
VTPI – Transmissor de nível hidrostático
O sensor fornece sinal de saída de 4 a 20 mA em loop de 2 fios, ideal para aplicações com longos cabos de conexão. A
baixa tensão necessária para a alimentação do loop de corrente, mínimo de 10V, favorece a conexão em sistemas de
aquisição de dados alimentados com baterias de 12V e painéis solares. A resistência máxima de loop pode ser calculada
conforme a tabela de especificações técnicas.
Características
• Saída: 4 a 20 mA
• Tensão de operação: 10 a 28 VCC
• Faixa de medição: 0,2 a 30 bar ou 2 a 200 mca
• Precisão: 0,25 % do Span
• Temperatura de operação: -10o
C a + 80o
C
• Proteções: contra inversão de polaridade
• Contra transientes
• Carga máxima: em 12V = 250 ohms, em 24V = 850 ohms
• Sobrecarga máxima: 2,5 / 2,5 / 30 / 40 / 100
• Diafragma: aço inox AISI 316
• Corpo: aço inox AISI 316
• Cabo: 2 x 22AWG PU / Tubo
• Comprimento = Faixa de medição + 2 metros
• Polaridade: Vermelho (+), Branco (-)
• Grau de proteção: IP 68

Telemetria de água e esgoto
Automação, monitoração e controle, em tempo real, de reservatórios e elevatórias de
água e esgoto, ETAs e ETEs via rádio.
O sistema de telemetria é necessário em companhias de água e esgoto para:
• Garantir o abastecimento da população;
• Monitorar em tempo real o funcionamento de estações elevatórias, reservatórios,
medidores de vazão e demais dispositivos elétricos e hidráulicos do sistema;
• Armazenar e apresentar dados históricos sobre a qualidade do abastecimento;
• Alarmar vazamentos, falhas de operação, falhas de equipamentos, intrusões,
valores anormais de níveis, pressões e vazões;
• Prevenir e minimizar perdas;
• Enfim, garantir a qualidade dos serviços prestados.
Solicite um orçamento para a telemetria de água e esgoto de sua cidade.
Contato
Alfacomp Automação Industrial Ltda.
Rua Barão do Triunfo, 576/402 – Porto Alegre - RS
(51)3029.7161
comercial@alfacomp.ind.br
www.alfacomp.ind.br
Representante em Ribeirão Preto , SP
Eduardo Feierabend Munhoz
atpmunhoz@superig.com.br
(16) 3916 – 5209 (net)
(16) 997 965 0259(oi)

Catálogo de Produtos Alfacomp - 2017

Mais conteúdo relacionado

Semelhante a Catálogo de Produtos Alfacomp - 2017

Mais de Alfacomp Automação Industrial Ltda.

Catálogo de Produtos Alfacomp - 2017
