Este documento descreve o protocolo TFTP e como ele funciona para transferir arquivos entre máquinas em redes diferentes implementando UDP. TFTP usa pedidos de leitura/escrita e transfere arquivos em blocos de 512 bytes, usando ACKs para garantir a entrega de cada pacote antes do próximo. Ele permite a retransmissão de pacotes perdidos para completar a transferência com segurança.

1. ESCOLA SENAI BONIFÁCIO ALMODÓVAR
VILHENA - RO Camila
Fabiana
Lucas Soares
Russeline
Suellen

2. TFTP é um simples protocolo de
transferência de arquivos. Foi
implementado sobre o topo da
Internet Datagram Protocol (UDP
ou Datagrama) assim pode ser
usado para mover arquivos entre
máquinas sobre diferentes redes
implementando UDP.

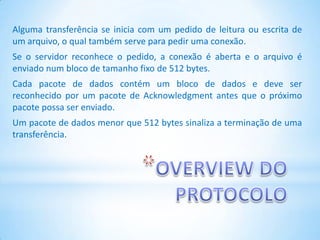

3. Alguma transferência se inicia com um pedido de leitura ou escrita de
um arquivo, o qual também serve para pedir uma conexão.
Se o servidor reconhece o pedido, a conexão é aberta e o arquivo é
enviado num bloco de tamanho fixo de 512 bytes.
Cada pacote de dados contém um bloco de dados e deve ser
reconhecido por um pacote de Acknowledgment antes que o próximo
pacote possa ser enviado.
Um pacote de dados menor que 512 bytes sinaliza a terminação de uma
transferência.

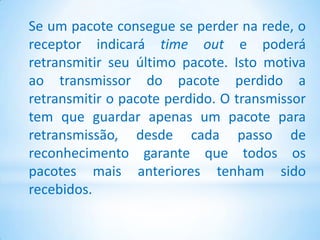

4. Se um pacote consegue se perder na rede, o
receptor indicará time out e poderá
retransmitir seu último pacote. Isto motiva
ao transmissor do pacote perdido a
retransmitir o pacote perdido. O transmissor
tem que guardar apenas um pacote para
retransmissão, desde cada passo de
reconhecimento garante que todos os
pacotes mais anteriores tenham sido
recebidos.

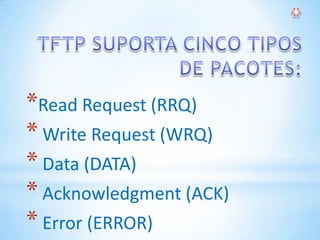

5. *Read Request (RRQ)
* Write Request (WRQ)
* Data (DATA)
* Acknowledgment (ACK)
* Error (ERROR)

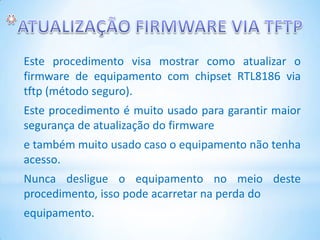

6. Este procedimento visa mostrar como atualizar o
firmware de equipamento com chipset RTL8186 via
tftp (método seguro).
Este procedimento é muito usado para garantir maior
segurança de atualização do firmware
e também muito usado caso o equipamento não tenha
acesso.
Nunca desligue o equipamento no meio deste
procedimento, isso pode acarretar na perda do
equipamento.

7. • Programa de tftp client
• RTLApconf
•Cabo CAT5 padrão EIA/TIA T568B
(Crossover)
•Arquivo do firmware extensão “.bin”

8. 1) Primeiro passo é conectar o cabo
de rede na placa de rede do computador e na porta
LAN 2 do equipamento e antes de ligar o mesmo
segurar o botão reset e ligar, quando ligar o
equipamento esperar 5 segundos e soltar o botão
reset.
2) Segundo passo é instalar o programa
TFTP CLIENT no computador e criar
um atalho na área de trabalho.

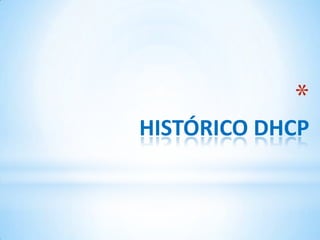

11. *
HISTÓRICO DHCP

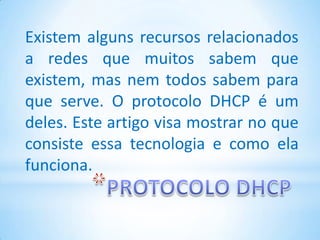

12. Existem alguns recursos relacionados
a redes que muitos sabem que
existem, mas nem todos sabem para
que serve. O protocolo DHCP é um
deles. Este artigo visa mostrar no que
consiste essa tecnologia e como ela
funciona.

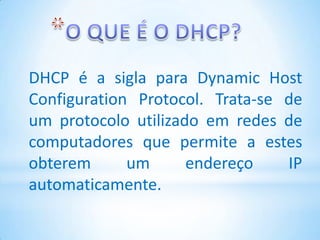

13. DHCP é a sigla para Dynamic Host
Configuration Protocol. Trata-se de
um protocolo utilizado em redes de
computadores que permite a estes
obterem um endereço IP
automaticamente.

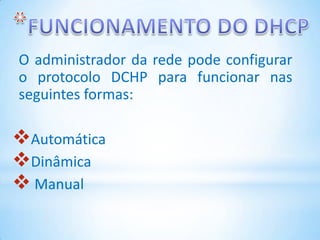

14. O administrador da rede pode configurar
o protocolo DCHP para funcionar nas
seguintes formas:
Automática
Dinâmica
 Manual

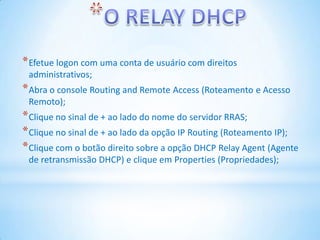

15. * Efetue logon com uma conta de usuário com direitos
administrativos;
* Abra o console Routing and Remote Access (Roteamento e Acesso
Remoto);
* Clique no sinal de + ao lado do nome do servidor RRAS;
* Clique no sinal de + ao lado da opção IP Routing (Roteamento IP);
* Clique com o botão direito sobre a opção DHCP Relay Agent (Agente
de retransmissão DHCP) e clique em Properties (Propriedades);

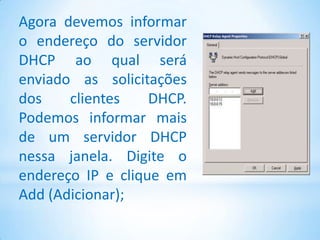

17. Agora devemos informar
o endereço do servidor
DHCP ao qual será
enviado as solicitações
dos clientes DHCP.
Podemos informar mais
de um servidor DHCP
nessa janela. Digite o
endereço IP e clique em
Add (Adicionar);
